EL
Connettore a scomparsa in alluminio
I connettori a scomparsa EL sono adatti per collegamenti tra travi principali e travi secondarie, nonché per collegamenti tra travi secondarie e montanti.
Marquage CE
ETE
Classe service 2
Feu R 30
Dettagli del prodotto
Immagini
Caratteristiche
Applicazione
Dati tecnici
Dimensioni
Gamma prodotto
| Codici | Travetto Dimensioni [mm] | Dimensioni [mm] | Fori Supporto | Fori Travetti | Peso [kg] | ||||
|---|---|---|---|---|---|---|---|---|---|
| Larghezza | Altezza | A | B | C | t1 | Ø5.4 | Ø5.4 | ||
| Min. | Min. | ||||||||
| EL30-B | 30 | 160 | 120 | 55 | 30 | 10 | 1 | 3 | 0.12 |
| EL40-B | 50 | 160 | 120 | 55 | 40 | 10 | 1 | 6 | 0.16 |
| EL60-B | 70 | 160 | 120 | 55 | 60 | 10 | 2 | 9 | 0.24 |
| EL80-B | 90 | 160 | 120 | 55 | 80 | 10 | 3 | 12 | 0.32 |
| EL100-B | 110 | 160 | 120 | 55 | 100 | 10 | 4 | 15 | 0.41 |

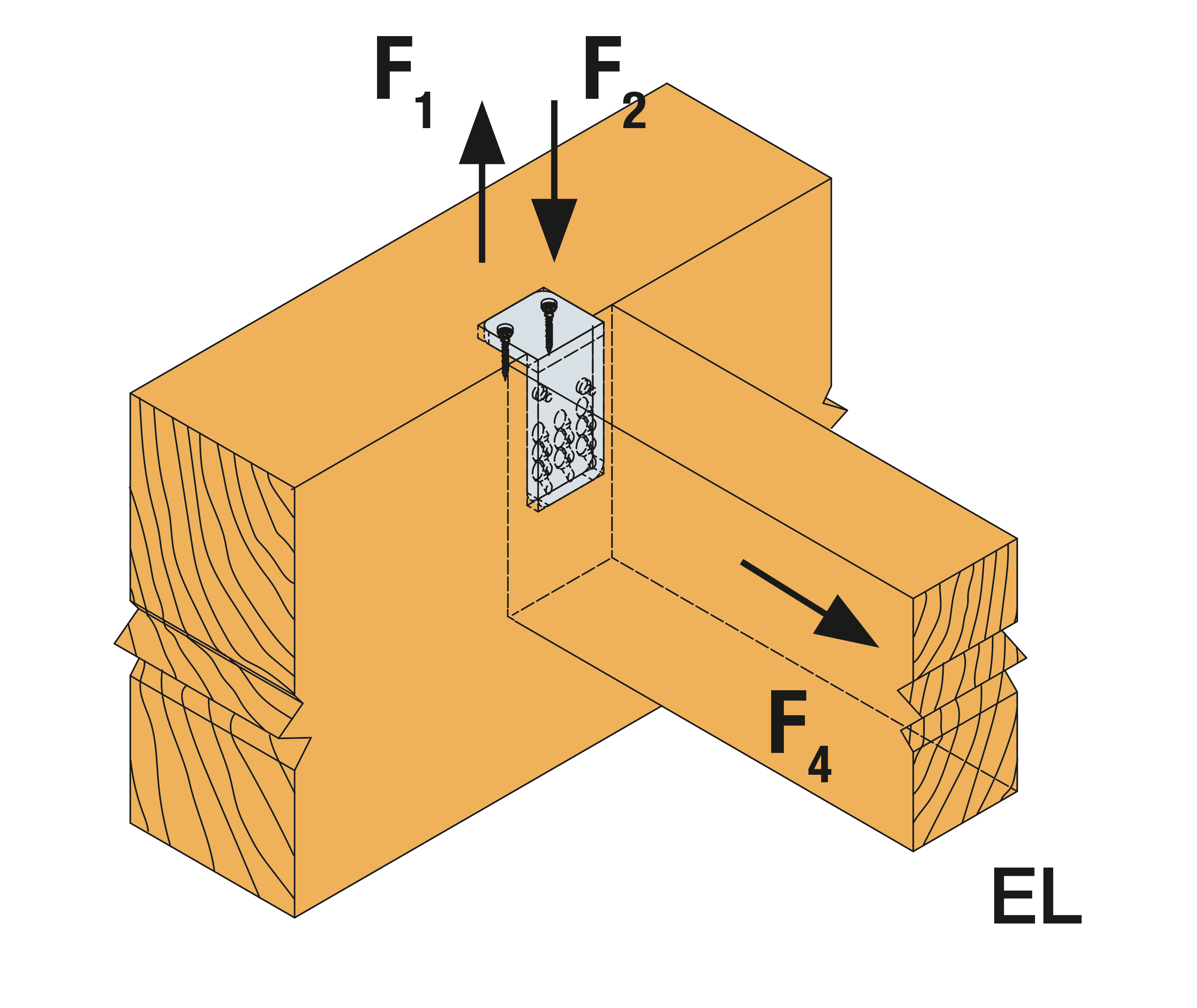

Capacità caratteristiche
| Codici | Legno/Legno - Chiodatura completa | ||||||
|---|---|---|---|---|---|---|---|
| Fissaggi | Capacità caratteristiche - Legno C24 [kN] | ||||||
| Supporto | Travetto | R1,k | |||||
| Q.tà | Tipo | Q.tà | VBU PRO 5,0x70 | VBU PRO 5,0x100 | 5,0x70 filetto totale | CSFT5,0x70 | |
| EL30-B | 1 | CSA5,0xl | 3 | 4.6 | 6.8 | 7.3 | 7.6 |
| EL40-B | 1 | CSA5,0xl | 6 | 8.5 | 9.9 | 9.9 | 9.9 |
| EL60-B | 2 | CSA5,0xl | 9 | 12.3 | 13.6 | 13.6 | 13.6 |
| EL80-B | 3 | CSA5,0xl | 12 | 15.9 | 17 | 17 | 17 |
| EL100-B | 4 | CSA5,0xl | 15 | 19.4 | 20.4 | 20.4 | 20.4 |
Per R2.k applicare:
con F1.d = carico effettivo
Prova:
