ELS

Connettore a scomparsa in alluminio

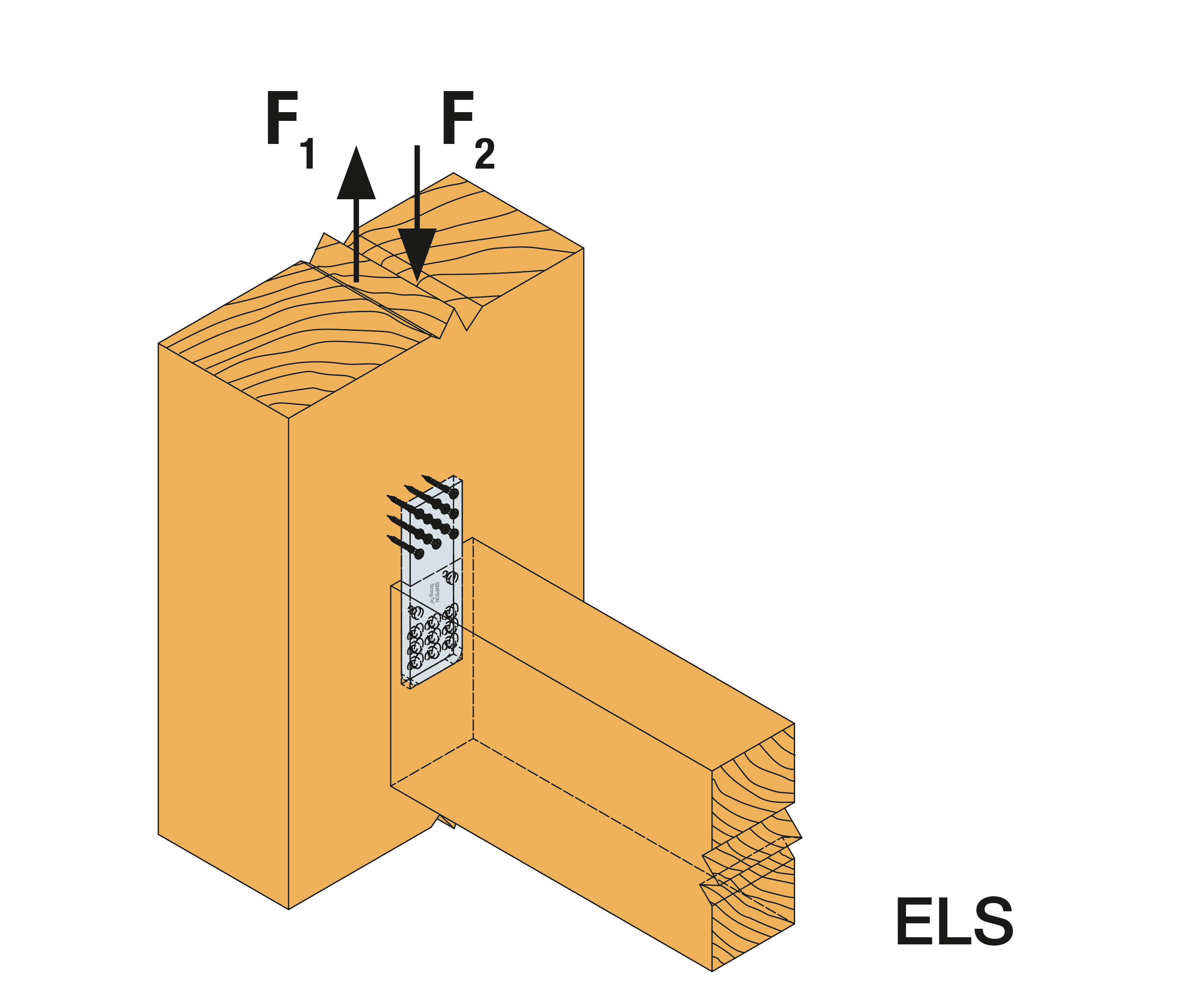

I connettori a scomparsa ELS sono adatti per collegamenti tra travi principali e travi secondarie, nonché per collegamenti tra travi secondarie e montanti.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Feu R 30

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Alluminio EN AW-6082 T2 secondo DIN EN 755-2

Vantaggi

È possibile realizzare collegamenti con pendenze verso l'alto fino a 90° e pendenze da 15° a 165°.
Realizzate collegamenti tra montanti e travi secondarie nel modo più semplice possibile.
Inoltre, è possibile realizzare collegamenti tra travi principali e secondarie, ad esempio nel caso di un tirante tra arcarecci centrali più alti.
Il connettore consente di realizzare collegamenti con smussatura orizzontale.
Sono possibili collegamenti inclinati.
I collegamenti inclinati verso il basso sono ammessi solo per i tagli dei travetti se l'angolo acuto della pendenza orizzontale è compreso tra 15° e 45°.
L'elevato grado di prefabbricazione in fabbrica garantisce tempi di montaggio ridotti in cantiere.
Il connettore ELS è disponibile in 5 misure.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato
Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

Per connessioni di travi secondarie in legno massiccio o legno ingegnerizzato a travi principali in legno massiccio / legno ingegnerizzato

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Travetto Dimensioni [mm]		Dimensioni [mm]			Fori Supporto	Fori Travetti	Q.tà scatola	Peso [kg]
	Larghezza	Altezza	A	B	t₁	Ø5	Ø5.4
	Min.	Min.	A	B	t₁	Ø5	Ø5.4
ELS40-B	50	160	178	40	10	8	6	25	0.17
ELS60-B	70	160	178	60	10	13	9	25	0.26
ELS80-B	90	160	178	80	10	18	12	25	0.35
ELS100-B	110	160	178	100	10	23	15	25	0.43

Capacità caratteristiche

Codici	Legno/Legno - Chiodatura completa
	Fissaggi			Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto	R_1,k
	Q.tà	Tipo	Q.tà	VBU PRO 5,0x70	VBU PRO 5,0x100	5,0x70 filetto totale	CSFT5,0x70
ELS40-B	8	CNA4,0x40	6	8.5	12.8	13.5	17.1
ELS60-B	13	CNA4,0x40	9	12.3	18.4	19.5	24.8
ELS80-B	18	CNA4,0x40	12	15.9	23.8	25.3	32
ELS100-B	23	CNA4,0x40	15	19.4	29.1	30.9	39.3
