ETB

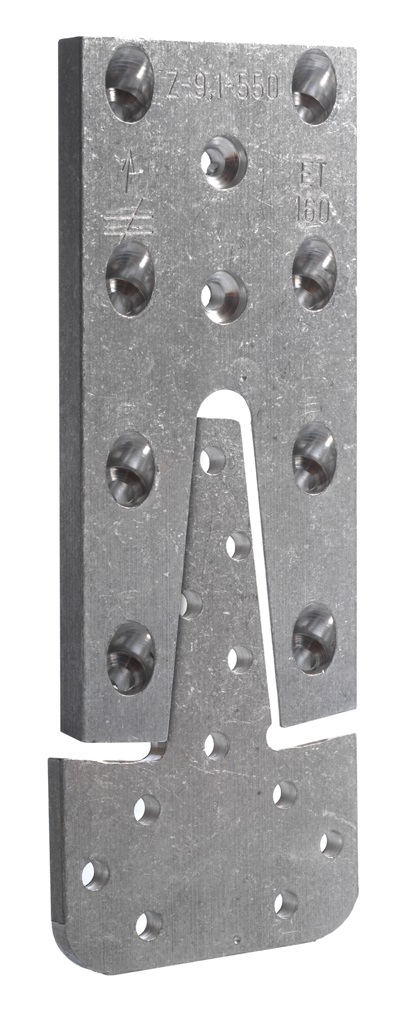

Giunto a scomparsa in alluminio

La prima piastra del connettore viene fissata con chiodi in una cavità nell'elemento di supporto, mentre la seconda piastra viene installata con viti sull'estremità dell'elemento secondario.

Non sono necessarie asole o fori per i tasselli.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Feu R 30

Aluminium

Dettagli del prodotto

Immagini

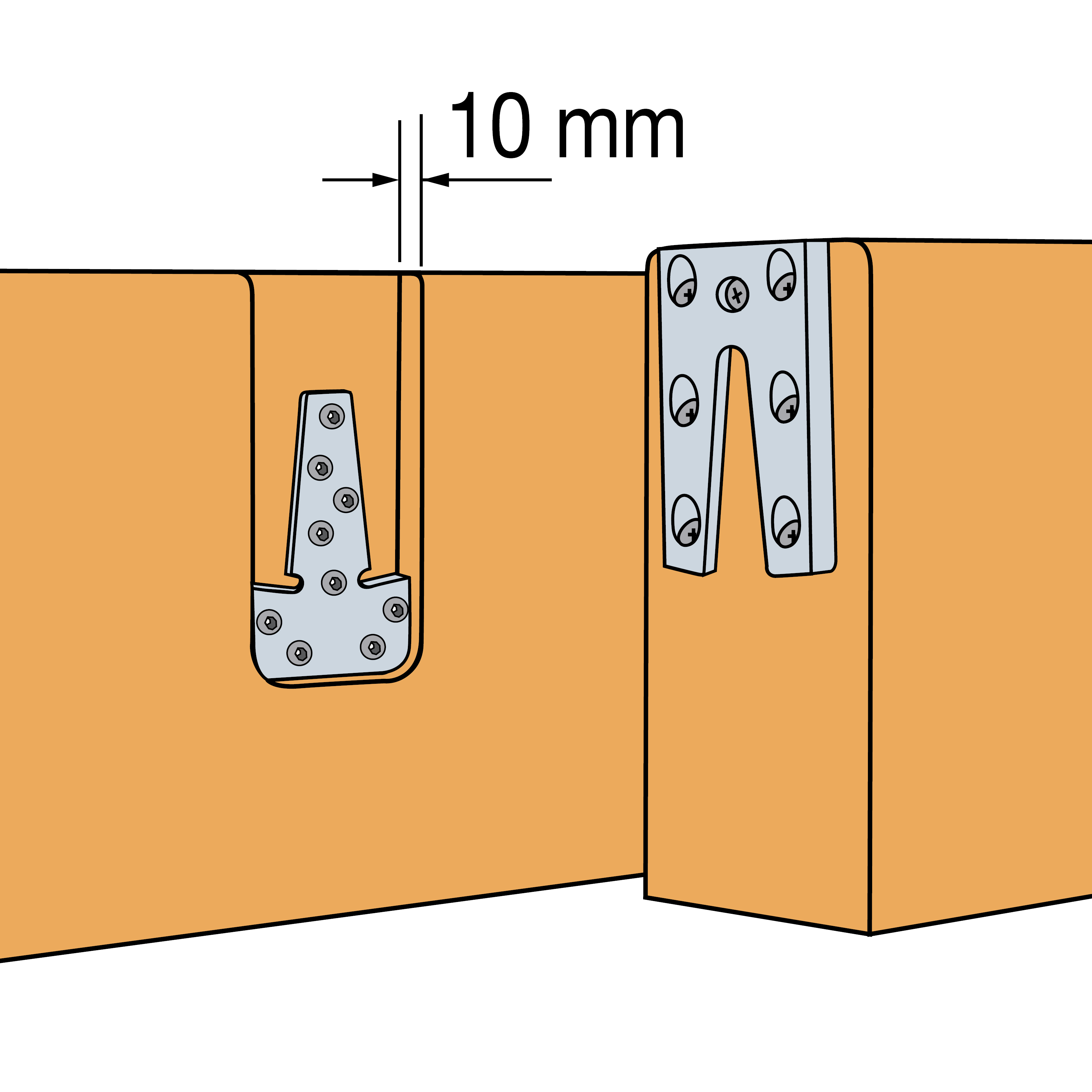

Profondità di lavorazione del legno

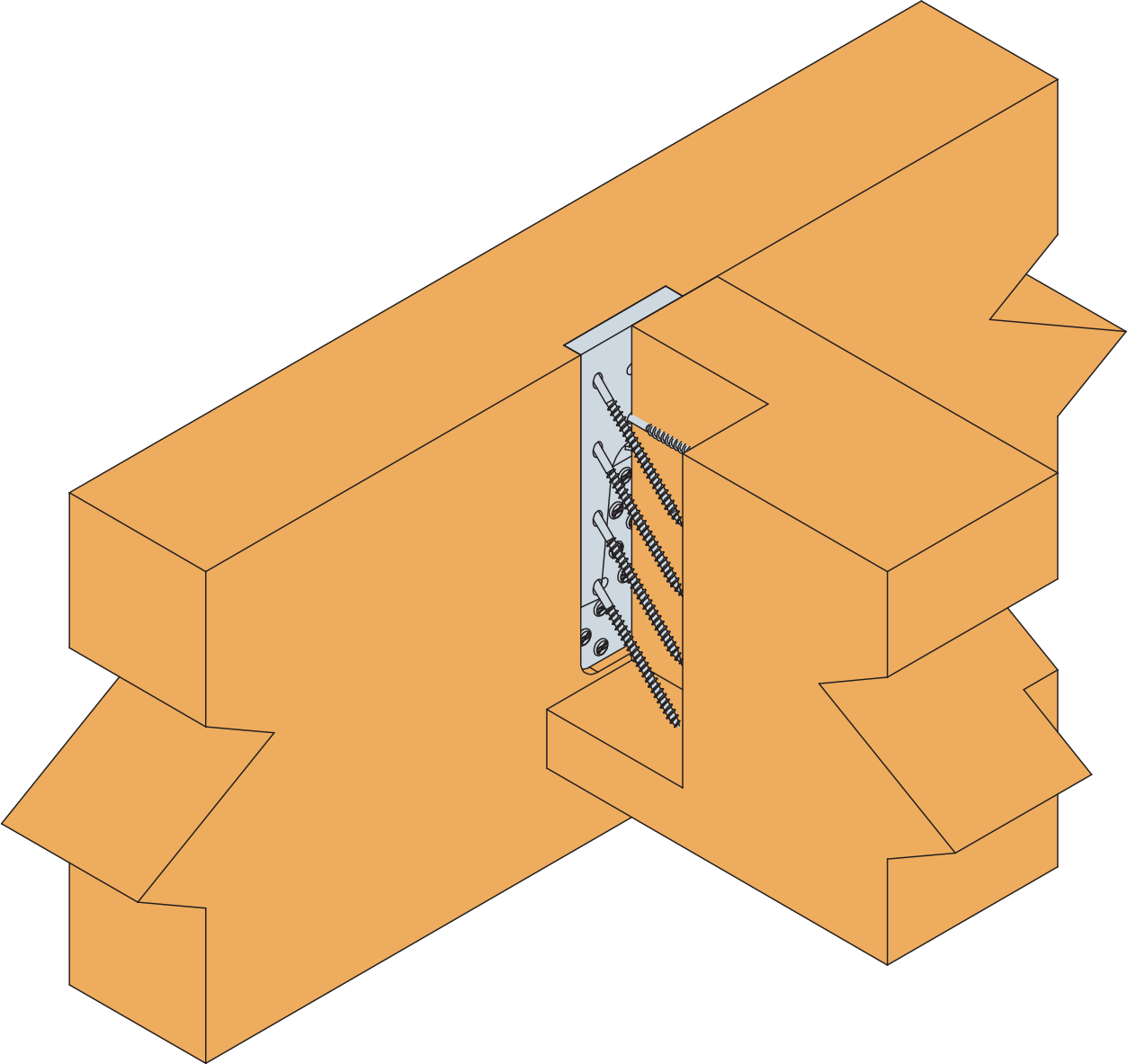

Installazione sul pilastro senza lavorazione

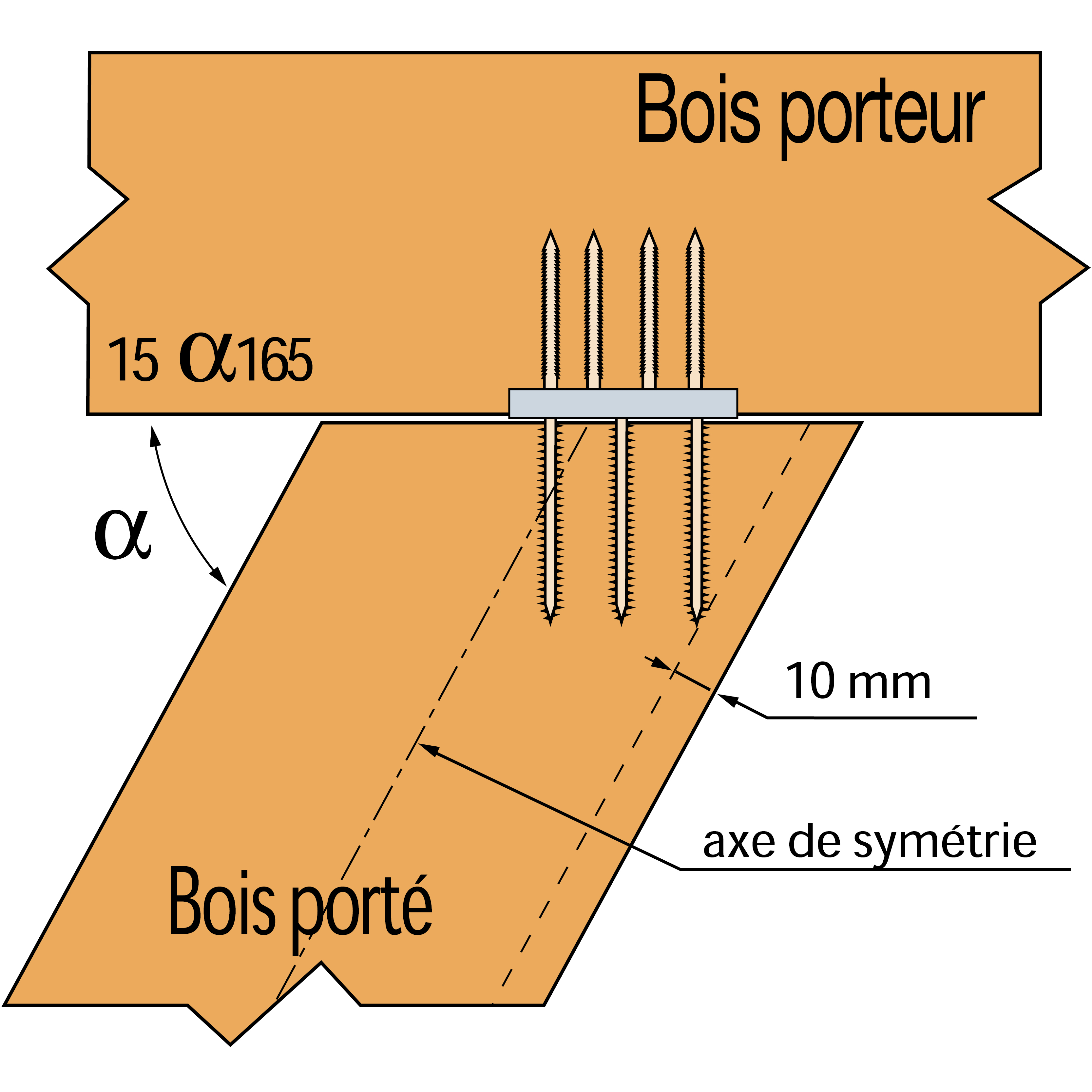

Con un angolo - Vista dall'alto

Con pendenza - solo positiva

Caratteristiche

Materiale

Piastra elemento secondario: Alluminio da 10 mm.
Piastra elemento di supporto: Alluminio da 6 mm.

Vantaggi

Connessione a scomparsa.
Molteplici applicazioni.

Applicazione

Applicazioni

Legno lamellare

Utilizzo

Connessioni legno-legno.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensione travetto [mm]			Dimensioni [mm]						Fori supporto	Fori travetto	Box Quantity	Peso [kg]
			Larghezza	Altezza		A	B	C	D	t₁	t₂	Ø5	Ø5.4
			Min.	Min.	Max.	A	B	C	D	t₁	t₂	Ø5	Ø5.4
ETB90-B	5688246	42277162	70	115	150	90	60	58	69	6	10	6	4	25	0.1
ETB120-B	5804558	23383334	70	150	200	121	60	85	95	6	10	9	6	25	0.14
ETB160-B	5804559	23383342	70	185	250	166	60	95	130	6	10	11	8	25	0.19
ETB190-B	5804560	23383359	90	220	300	195	75	138	165	6	10	19	11	25	0.27
ETB230-B	5804561	23383367	90	255	350	230	75	138	200	6	10	19	14	25	0.34

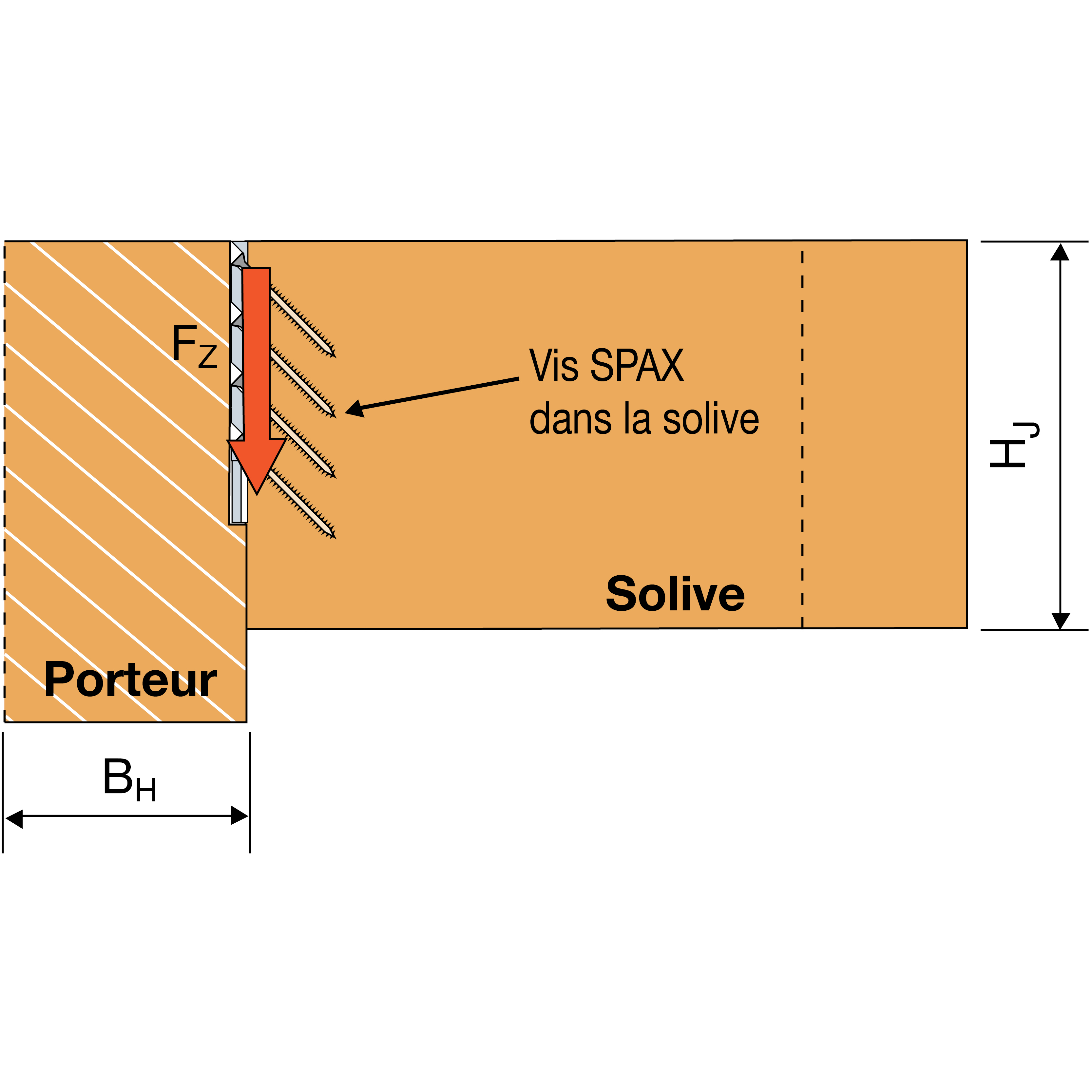

Capacità caratteristiche - Trave/Trave

Codici	Trave/Trave
	Fissaggi			Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto	R_1,k
	Q.tà	Tipo	Q.tà	TTUFS5,0x70	TTUFS5,0x100	FTETL5,0x80	CSFT5,0x70
ETB90-B	6	CNA4,0x40	4	5.9	8.9	9.6	11.1
ETB120-B	9	CNA4,0x40	6	8.5	12.8	13.8	16.7
ETB160-B	11	CNA4,0x40	8	11	16.5	17.8	20.4
ETB190-B	19	CNA4,0x40	11	14.7	22	23.8	29.7
ETB230-B	19	CNA4,0x40	14	18.2	27.4	29.5	35.2

Capacità caratteristiche - Trave/Pilastro

Codici	Trave/Pilastro
	Fissaggi			Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto	R_1,k
	Q.tà	Tipo	Q.tà	TTUFS5,0x70	TTUFS5,0x100	FTETL5,0x80	CSFT5,0x70
ETB90-B	6	CNA4,0x40	4	5.9	8.9	9.6	11.1
ETB120-B	9	CNA4,0x40	6	8.5	12.8	13.8	16.7
ETB160-B	11	CNA4,0x40	8	11	16.5	17.8	20.4
ETB190-B	12	CNA4,0x40	9	12.3	18.4	19.8	22.2
ETB230-B	12	CNA4,0x40	10	13.5	20.2	21.8	22.2

Installazione

Fissaggi

I chiodi e le viti utilizzate devono essere conformi alla norma ETA-04/0013.

Installazione

Il montaggio delle staffe ETB è semplificato dall'uso di una dima.
La svasatura può essere eseguita con una fresa da Ø16 mm e una rondella da Ø30 mm.
ATTENZIONE: la staffa ETB non deve essere utilizzata per un montaggio con pendenza negativa.
