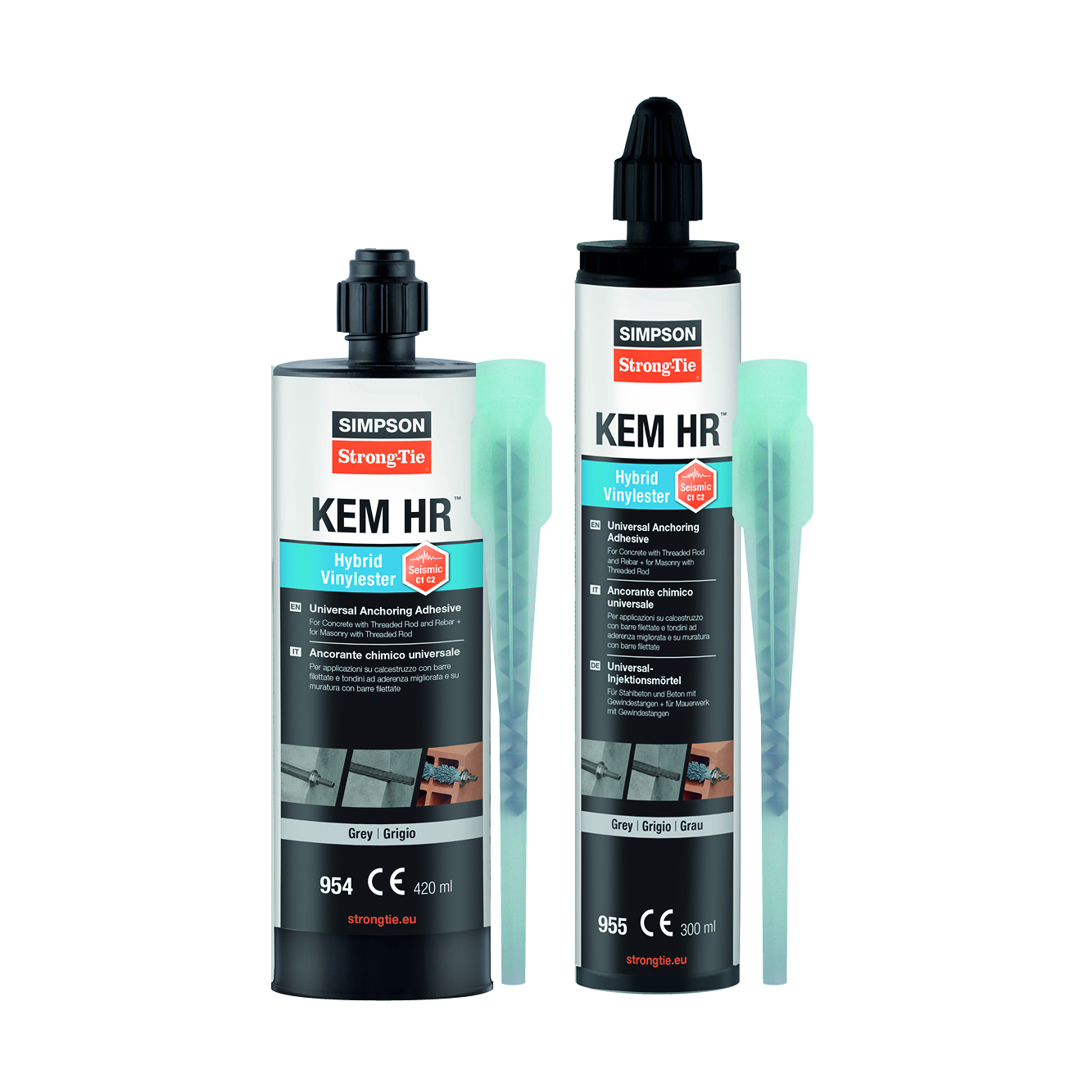

KEM HR

Hybrid Vinylester Universal Anchoring Adhesive with Seismic Certification

KEM HR è un adesivo vinilestere ibrido ad alte prestazioni per ancoraggi strutturali in aree sismiche.
La formula a indurimento rapido garantisce prestazioni elevate nell'ancoraggio di barre filettate e ferri d’armatura per riprese di getto in calcestruzzo fessurato e non fessurato, nonché in muratura.
Temperatura di esercizio: da -40 a +80 °C nel breve periodo e da -40 a +50 °C sul lungo periodo.

Scheda tecnica

Marquage CE

ETE

Seismic C1 C2

Presentazione

Immagini

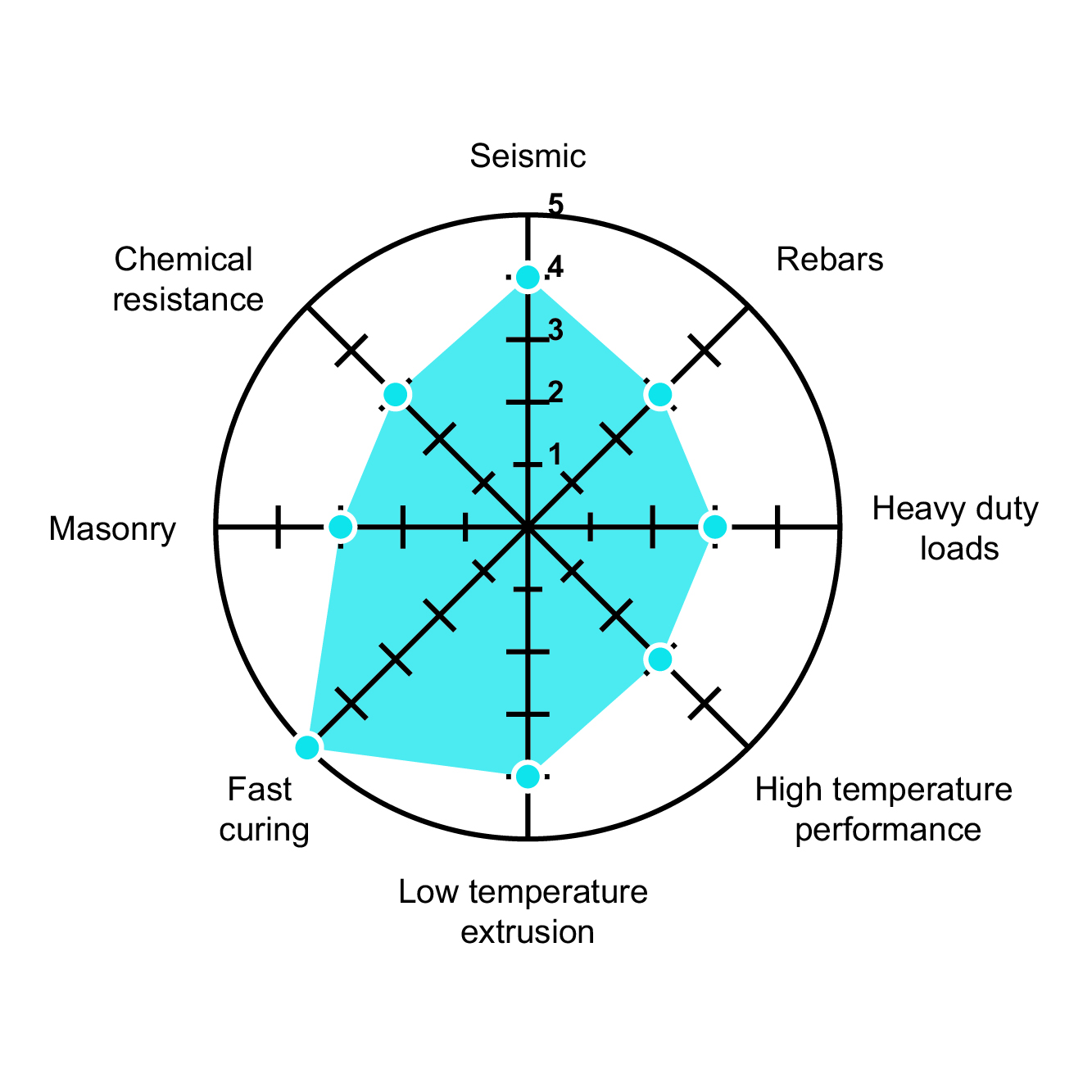

Caratteristiche

Materiale

Vinilestere ibrido

Applicazione

Applicazioni

Costruzioni in carpenteria metallica
Fissaggio su calcestruzzo di elementi lignei
Costruzioni e macchine industriali
Strutture in acciaio e metallo (ringhiere, staffe, ecc.)
Fissaggio di elementi metallici (parapetti, cancelli, staffe, ecc.)
Ferri d'armatura per riprese di getto

Idoneo per

Ferri d’armatura per riprese di getto in calcestruzzo fessurato e non fessurato
Ferri d’armatura per riprese di getto in muratura

Supporti idonei:

Calcestruzzo
Mattone pieno
Mattone semipieno
Mattone forato
Blocco forato Poroton
Blocco forato Leca
Blocco forato in cemento
Cemento cellulare
Pietra compatta ¹⁾
Legno

¹⁾ Per applicazioni su pietra naturale o marmo, eseguire prima una prova di installazione ed attendere 24/48 ore per eventuali reazioni

Per indicazioni di installazione ed informazioni più dettagliate consultare la documantazione tecnica.

Dati tecnici

KEM HR

La tabella "KEM HR" non può essere visualizzata: nessun riferimento disponibile.

Resistenza Caratteristica - Trazione - Nrk [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance – acciaio al carbonio 5.8[kN]
	hef	trazione - NRk[kN]
		calcestruzzo fessurato	calcestruzzo non fessurato
		C20/25	C20/25
KEM HR + M8	80	9.1	17.1
KEM HR + M10	90	12.7	22.6
KEM HR + M12	110	18.7	33.2
KEM HR + M16	125	28.3	50.3
KEM HR + M20	170	-	85.5
KEM HR + M24	210	-	126.7

Resistenza caratteristica - Taglio - VRk [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance[kN]
	hef	taglio - VRk[kN]
		Static and quasi-static loads[kN]
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM HR + M8	80	11	13
KEM HR + M10	90	17.4	20
KEM HR + M12	110	25.3	30
KEM HR + M16	125	47.1	55
KEM HR + M20	170	73.5	85.8
KEM HR + M24	210	105.9	123.6

Resistenza di progetto - Trazione - NRd [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance – acciaio al carbonio 5.8[kN]
	hef	trazione - NRd (1)[kN]
		calcestruzzo fessurato	calcestruzzo non fessurato
		C20/25	C20/25
KEM HR + M8	80	5	9.5
KEM HR + M10	90	7.1	12.6
KEM HR + M12	110	10.4	18.4
KEM HR + M16	125	15.7	27.9
KEM HR + M20	170	-	47.5
KEM HR + M24	210	-	70.4

Resistenza di progetto - Taglio - VRd [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance[kN]
	hef	taglio - VRd (1-2)[kN]
		Static and quasi-static loads[kN]
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM HR + M8	80	8.8	8.2
KEM HR + M10	90	13.9	13
KEM HR + M12	110	20.2	18.9
KEM HR + M16	125	37.7	35.2
KEM HR + M20	170	58.8	55
KEM HR + M24	210	84.7	79.2

Resistenza ammissibile - Trazione - N [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance – acciaio al carbonio 5.8[kN]
	hef	trazione - N[kN]
		calcestruzzo fessurato	calcestruzzo non fessurato
		C20/25	C20/25
KEM HR + M8	80	3.6	6.8
KEM HR + M10	90	5.1	9
KEM HR + M12	110	7.4	13.2
KEM HR + M16	125	11.2	20
KEM HR + M20	170	-	33.9
KEM HR + M24	210	-	50.3

Resistenza ammissibile - Taglio - V [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance
	hef	taglio - V[kN]
		Static and quasi-static loads[kN]
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM HR + M8	80	6.3	5.9
KEM HR + M10	90	9.9	9.3
KEM HR + M12	110	14.4	13.5
KEM HR + M16	125	26.9	25.2
KEM HR + M20	170	42	39.3
KEM HR + M24	210	60.5	56.6

Resistenza Caratteristica sismico C1 - Trazione - NRk,eq,c1 [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance[kN]
	hef	Seismic C1
		trazione - NRk,eq,c1[kN]
		C20/25
KEM HR + M8	80	4.6
KEM HR + M10	90	6.4
KEM HR + M12	110	9.5
KEM HR + M16	125	13.8

Resistenza Caratteristica sismico C1 - Taglio - con rondella sismica - VRk,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance with seismic washer (αgap = 1,0)
	hef	Seismic C1[kN]
		taglio - VRk,eq,c1
		acciaio al carbonio 5.8	acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M8	80	9.3	9.3	9.3
KEM HR + M10	90	12.7	12.7	12.7
KEM HR + M12	110	19.1	19.1	19.1
KEM HR + M16	125	27.7	27.7	27.7

Resistenza Caratteristica sismico C1 - Taglio - senza rondella sismica - VRk,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance without seismic washer (αgap = 0,5)
	hef	Seismic C1[kN]
		taglio - VRk,eq,c1
		acciaio al carbonio 5.8	acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M8	80	4.7	4.7	4.7
KEM HR + M10	90	6.4	6.4	6.4
KEM HR + M12	110	9.6	9.6	9.6
KEM HR + M16	125	13.9	13.9	13.9

Resistenza di progetto sismico C1 - Trazione - NRd,eq,c1 [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance[kN]
	hef	Seismic C1
		trazione - NRd,eq,c1[kN]
		C20/25
KEM HR + M8	80	2.6
KEM HR + M10	90	3.5
KEM HR + M12	110	5.3
KEM HR + M16	125	7.7

Resistenza di progetto sismico C1 - Taglio - con rondella sismica - VRd,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance with seismic washer (αgap = 1,0)
	hef	Seismic C1[kN]
		taglio - VRd,eq,c1
		acciaio al carbonio 5.8	acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M8	80	5.2	5.2	5.2
KEM HR + M10	90	7.2	7.2	7.2
KEM HR + M12	110	10.8	10.8	10.8
KEM HR + M16	125	15.7	15.7	15.7

Resistenza di progetto sismico C1 - Taglio - senza rondella sismica - VRd,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance without seismic washer (αgap = 0,5)
	hef	Seismic C1
		taglio - VRd,eq,c1
		acciaio al carbonio 5.8	acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M8	80	2.6	2.6	2.6
KEM HR + M10	90	3.6	3.6	3.6
KEM HR + M12	110	5.4	5.4	5.4
KEM HR + M16	125	7.9	7.9	7.9

Resistenza ammissibile sismico C1 - Trazione - Neq,c1 [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance
	hef	Seismic C1
		trazione - Neq,C1[kN]
		C20/25
KEM HR + M8	80	1.8
KEM HR + M10	90	2.5
KEM HR + M12	110	3.8
KEM HR + M16	125	5.5

Resistenza ammissibile sismico C1 - Taglio - con rondella sismica - Veq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance with seismic washer (αgap = 1,0)
	hef	Seismic C1[kN]
		taglio - Veq,C1
		acciaio al carbonio 5.8	acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M8	80	3.7	3.7	3.7
KEM HR + M10	90	5.2	5.2	5.2
KEM HR + M12	110	7.7	7.7	7.7
KEM HR + M16	125	11.2	11.2	11.2

Resistenza ammissibile sismico C1 - Taglio - senza rondella sismica - Veq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance without seismic washer (αgap = 0,5)
	hef	Seismic C1[kN]
		taglio - Veq,C1
		acciaio al carbonio 5.8	acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M8	80	1.9	1.9	1.9
KEM HR + M10	90	2.6	2.6	2.6
KEM HR + M12	110	3.9	3.9	3.9
KEM HR + M16	125	5.6	5.6	5.6

Resistenza Caratteristica sismico C2 - Trazione - NRk,eq,c2 [kN] - Acciaio al carbonio 8.8/inox 70

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance[kN]
	hef	Seismic C2
		trazione - NRk,eq,c2
		C20/25
KEM HR + M12	110	3.1
KEM HR + M16	125	6

Resistenza Caratteristica C2 - Taglio - con rondella sismica - VRk,eq,c2 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance with seismic washer (αgap = 1,0)
	hef	Seismic C2[kN]
		taglio - VRk,eq,c2
		acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M12	110	6.2	6.2
KEM HR + M16	125	11.9	11.9

Resistenza Caratteristica C2 - Taglio - senza rondella sismica - VRk,eq,c2 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance without seismic washer (αgap = 0,5)
	hef	Seismic C2[kN]
		taglio - VRk,eq,c2
		acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M12	110	3.1	3.1
KEM HR + M16	125	6	6

Resistenza di progetto sismico C2 - Trazione - NRd,eq,c2 [kN] - Acciaio al carbonio 8.8/inox 70

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance[kN]
	hef	Seismic C2
		trazione - NRd,eq,c2
		C20/25
KEM HR + M12	110	1.7
KEM HR + M16	125	3.3

Resistenza di progetto sismico C2 - Taglio - con rondella sismica - VRd,eq,c2 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance with seismic washer (αgap = 1,0)
	hef	Seismic C2
		taglio - VRd,eq,c2
		acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M12	110	3.5	3.5
KEM HR + M16	125	6.8	6.8

Resistenza di progetto sismico C2 - Taglio - con rondella sismica - VRd,eq,c2 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance without seismic washer (αgap = 0,5)
	hef	Seismic C2
		taglio - VRd,eq,c2
		acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M12	110	1.8	1.8
KEM HR + M16	125	3.4	3.4

Resistenza ammissibile sismico C2 - Trazione - Neq,c2 [kN] - Acciaio al carbonio 8.8/inox 70

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance
	hef	Seismic C2
		trazione - Neq,C2
		C20/25
KEM HR + M12	110	1.2
KEM HR + M16	125	2.4

Resistenza ammissibile sismico C2 - Taglio - con rondella sismica - Veq,c2 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance with seismic washer (αgap = 1,0)
	hef	Seismic C2[kN]
		taglio - Veq,C2
		acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M12	110	2.5	2.5
KEM HR + M16	125	4.8	4.8

Resistenza ammissibile sismico C2 - Taglio - senza rondella sismica - Veq,c2 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance without seismic washer (αgap = 0,5)
	hef	Seismic C2[kN]
		taglio - Veq,C2
		acciaio al carbonio 8.8	acciaio inossidabile A4 70
KEM HR + M12	110	1.3	1.3
KEM HR + M16	125	2.4	2.4

Muratura - Mattone pieno - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1

Riferimento	Chemical fixings Loads
	Masonry
	Permissible trazione and shearloads for a single ancoraggio without effects of distances and spacings
	Clay mattone pieno - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1
	embedment profondità hef	drill foro d0	trazione - N[kN]	taglio - V[kN]	bordo distanza Ccr = Cmin	interasse Scr = Smin	max torque Tinst max
KEM HR + M8	80	10	0.9	1.6	120	240	6
KEM HR + M10	90	12	0.9	1.9	135	270	10
KEM HR + M12	100	14	0.7	2.6	150	300	10
KEM HR + M16	100	18	1.3	2.6	150	300	10

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interassi e distanze dai bordi
(2) Calcolo secondo EOTA TR054
(3) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche del certificato ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m relativi al singolo diametro.
(4) Valori validi per temperatura di 24°C sul lungo termine con picchi fino a 40°C. Per temperature maggiori fare riferimento ai dati riportati nella certificazione ETA
(5) Per tutti gli altri casi, informazioni più dettagliate o diversi tipi di muratura, fare riferimento alla certificazione ETA

Muratura - Bimattone doppio UNI - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1

Riferimento	Chemical fixings Loads
	Masonry
	Permissible trazione and shearloads for a single ancoraggio without effects of distances and spacings
	Clay mattone forato double UNI - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1
	min embedment profondità hef	Stud diametro	drill foro d0	trazione - N	taglio - V	bordo distanza Ccr = Cmin	interasse Scr = Smin	max torque Tinst max
KEM HR + BRP Ø12	50	M6 - M8	12	0.4	0.9	100	250	2
KEM HR + BRP Ø15	85	M8 - M10	16	0.4	0.9	100	250	2
KEM HR + BRP Ø20	85	M12 - M16	22	0.4	0.9	120	250	2

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interassi e distanze dai bordi
(2) Calcolo secondo EOTA TR054
(3) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche del certificato ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m relativi al singolo diametro.
(4) Valori validi per temperatura di 24°C sul lungo termine con picchi fino a 40°C. Per temperature maggiori fare riferimento ai dati riportati nella certificazione ETA
(5) Barra di diametro M6 non inclusa in certificazione
(6) Per tutti gli altri casi, informazioni più dettagliate o diversi tipi di muratura, fare riferimento alla certificazione ETA

Muratura - Mattone forato - fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1

Riferimento	Chemical fixings Loads
	Masonry
	Permissible trazione and shearloads for a single ancoraggio without effects of distances and spacings
	Clay mattone forato - fbk ≥ 6 MPa - ρ ≥ 0,6 kg/dm3 EN 771-1[mm]
	min embedment profondità hef	Stud diametro	drill foro d0	trazione - N[mm]	taglio - V[mm]	bordo distanza Ccr = Cmin[mm]	interasse Scr = Smin	max torque Tinst max
KEM HR + BRP Ø12	50	M6 - M8	12	0.2	0.2	100	250	2
KEM HR + BRP Ø15	85	M8 - M10	16	0.2	0.2	100	250	2
KEM HR + BRP Ø20	85	M12 - M16	22	0.2	0.2	120	250	2

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interassi e distanze dai bordi
(2) Calcolo secondo EOTA TR054
(3) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche del certificato ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m relativi al singolo diametro.
(4) Valori validi per temperatura di 24°C sul lungo termine con picchi fino a 40°C. Per temperature maggiori fare riferimento ai dati riportati nella certificazione ETA
(5) Barra di diametro M6 non inclusa in certificazione
(6) Per tutti gli altri casi, informazioni più dettagliate o diversi tipi di muratura, fare riferimento alla certificazione ETA

Installazione

Parametri di installazione - Calcestruzzo

Riferimento	Chemical fixings dati di installazione
	Embedment profondità[mm]	installazione parametri
	hef	Ø drilling diametro[mm]	profondità of the drilling foro[mm]	Ø max. fixture foro[mm]	Ouverture de clé sur plat[kN]	installazione Torque[Nm]
KEM HR + M8	80	10	80	9	13	10
KEM HR + M10	90	12	90	12	17	20
KEM HR + M12	110	14	110	14	19	40
KEM HR + M16	125	18	125	18	24	80
KEM HR + M20	170	24	170	22	30	120
KEM HR + M24	210	28	210	26	36	160

Note alle tabelle dei carichi per le barre filettate su calcestruzzo:

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interasse e distanze dai bordi in calcestruzzo C20/25
(2) Calcolo secondo EN 1992-4:2018 (γc= 1,5; ψ_sus= 1)
(3) Le resistenze di progetto Nrd e Vrd derivano dalle resistenze caratteristiche in certificazione ETA ed includono i fattori parziali di sicurezza y_m relativi al singolo diametro.
(4) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche in certificazione ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m relativi al singolo diametro
(5) Values valid for temperature 24°C on the long term and up to 40°C on the short term. For higher temperatures see the certification ETA
(6) Valori di taglio puro con distanze dai bordi C≥10xh_nom
(7) I valori di resistenza per carichi sismici sono comprensivi di α_eq = 0,85 (single anchor under tension in the case of concrete cone failure
(8) i valori di resistenza di trazione sismica C2 si riferiscono a barre filettate di classe minima 8.8 per l’acciaio al carbonio e 70 per inox.
(9) Per tutti gli altri casi e per informazioni più dettagliate, fare riferimento alla scheda tecnica ed alla certificazione ETA.

Interassi, distanze dai bordi e spessore del supporto - Calcestruzzo

Riferimento	Chemical fixings dati di installazione
	interasse, bordo distanza and elemento spessore
	BFK embedment depths[kN]
	interasse caratteristico - scr,N[mm]	Min. interasse - smin[mm]	distanza caratteristica dal bordo - ccr,N[mm]	Min. bordo distanza - cmin[mm]	Min. elemento spessore - hmin[mm]
KEM HR + M8	240	40	120	40	110
KEM HR + M10	270	50	135	50	120
KEM HR + M12	330	60	165	60	140
KEM HR + M16	380	80	190	80	161
KEM HR + M20	510	100	255	100	218
KEM HR + M24	630	120	315	120	266

Riferimento

Vantaggi

Indurimento veloce
Prestazione sismica C1 e C2
Utilizzabile su calcestruzzo costantemente umido o fori allagati

Caratteristiche del prodotto

Certificazione Europea ETA-20/0106 per Categoria sismica C1 e C2 secondo TR049
Certificazione Europea ETA-20/0106 per calcestruzzo fessurato opz.1 secondo EAD 330499-01-0601
Certificazione Europea ETA-20/0105 per muratura secondo EAD 330076-00-0604
Certificazione Europea ETA-20/0104 per ferri di ripresa post-installati secondo EAD 330087-00-0601 (ex TR023)
Carichi medio-pesanti
Senza stirene
Buona tixotropia
Fissaggi in verticale a soffitto
Temperatura di lavoro dopo indurimento: -40 / +50°C (max 80°C breve periodo)
LEED tested A+

Scheda di Sicurezza disponibile online sul sito www.strongtie.eu/sds

Note tecniche

Altri

kem-hr-eta-20-0106-en-op1-2020-01-30-2873-cpr-m-527-18-10-2020.pdf

eta-20-0104-kem-hr-rebar-2873-cpr-m-527-20-10-20-01-01-2021.pdf

eta-20-0105-kem-hr-masonry-2873-cpr-m-527-19-10-20-01-01-2021.pdf

Certificazione

Dichiarazione di prestazione (DoP)

it-dop-e20-0106-01-f.pdf

product.doc.history.none

it-dop-e20-0105-01-f.pdf

product.doc.history.none

it-dop-e20-0104-01-f.pdf

product.doc.history.none

Valutazione tecnica europea (ETA)

eta-20-0104-kem-hr-rebar-30-01-2020-en.pdf

product.doc.history.none

eta-20-0105-kem-hr-masonry-30-01-2020-en.pdf

product.doc.history.none

eta-20-0106-kem-hr-op1-seismic-30-01-2020-en.pdf

product.doc.history.none

Connettori

Elementi di fissaggio

Ancoranti e fissaggi

Presentazione

Immagini

Caratteristiche

Materiale

Applicazione

Applicazioni

Idoneo per

Dati tecnici

KEM HR

Resistenza Caratteristica - Trazione - Nrk [kN] - Acciaio al carbonio 5.8

Resistenza caratteristica - Taglio - VRk [kN]

Resistenza di progetto - Trazione - NRd [kN] - Acciaio al carbonio 5.8

Resistenza di progetto - Taglio - VRd [kN]

Resistenza ammissibile - Trazione - N [kN] - Acciaio al carbonio 5.8

Resistenza ammissibile - Taglio - V [kN]

Resistenza Caratteristica sismico C1 - Trazione - NRk,eq,c1 [kN] - Acciaio al carbonio 5.8

Resistenza Caratteristica sismico C1 - Taglio - con rondella sismica - VRk,eq,c1 [kN]

Resistenza Caratteristica sismico C1 - Taglio - senza rondella sismica - VRk,eq,c1 [kN]

Resistenza di progetto sismico C1 - Trazione - NRd,eq,c1 [kN] - Acciaio al carbonio 5.8

Resistenza di progetto sismico C1 - Taglio - con rondella sismica - VRd,eq,c1 [kN]

Resistenza di progetto sismico C1 - Taglio - senza rondella sismica - VRd,eq,c1 [kN]

Resistenza ammissibile sismico C1 - Trazione - Neq,c1 [kN] - Acciaio al carbonio 5.8

Resistenza ammissibile sismico C1 - Taglio - con rondella sismica - Veq,c1 [kN]

Resistenza ammissibile sismico C1 - Taglio - senza rondella sismica - Veq,c1 [kN]

Resistenza Caratteristica sismico C2 - Trazione - NRk,eq,c2 [kN] - Acciaio al carbonio 8.8/inox 70

Resistenza Caratteristica C2 - Taglio - con rondella sismica - VRk,eq,c2 [kN]

Resistenza Caratteristica C2 - Taglio - senza rondella sismica - VRk,eq,c2 [kN]

Resistenza di progetto sismico C2 - Trazione - NRd,eq,c2 [kN] - Acciaio al carbonio 8.8/inox 70

Resistenza di progetto sismico C2 - Taglio - con rondella sismica - VRd,eq,c2 [kN]

Resistenza di progetto sismico C2 - Taglio - con rondella sismica - VRd,eq,c2 [kN]

Resistenza ammissibile sismico C2 - Trazione - Neq,c2 [kN] - Acciaio al carbonio 8.8/inox 70

Resistenza ammissibile sismico C2 - Taglio - con rondella sismica - Veq,c2 [kN]

Resistenza ammissibile sismico C2 - Taglio - senza rondella sismica - Veq,c2 [kN]

Muratura - Mattone pieno - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1

Muratura - Bimattone doppio UNI - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1

Muratura - Mattone forato - fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1

Installazione

Parametri di installazione - Calcestruzzo

Interassi, distanze dai bordi e spessore del supporto - Calcestruzzo

Riferimento

Vantaggi

Caratteristiche del prodotto

Note tecniche

Altri

Certificazione

Dichiarazione di prestazione (DoP)

Valutazione tecnica europea (ETA)

Informazioni su Simpson Strong-Tie®

Simpson Strong-Tie Italy

Phone

Email

Website
