AB6983 / AB36125 / AB3560

Piastra angolare

Le piastre angolari sono utilizzate per l'ancoraggio e la trasmissione degli sforzi tra le travi e la piastra di base.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

EPD

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.
275 g/m² su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

Connessione ad una parete in aree ristrette con distanza appropriata dal bordo degli elementi di fissaggio.
Giunzione a distanza dalla parete.

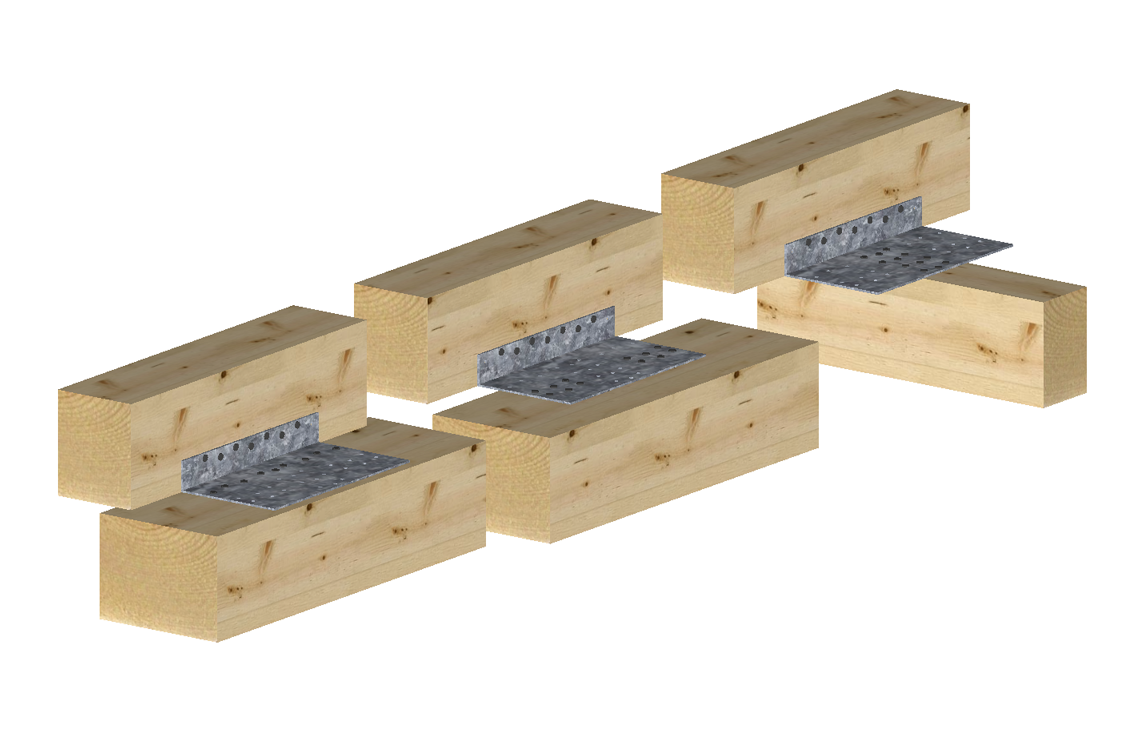

Connessione perpendicolare o parallela ai travetti.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato, calcestruzzo, acciaio, ecc.
Elemento secondario: legno massiccio, legno ingegnerizzato.

Utilizzo

Le piastre angolari sono utilizzate per l'ancoraggio degli elementi in maniera da trasmettere gli sforzi sulla trave principale o sull'orditura principale del soffitto.
Il connettore può essere utilizzato anche per la trasmissione degli sforzi longitudinali ai pannelli della parete.

Dati tecnici

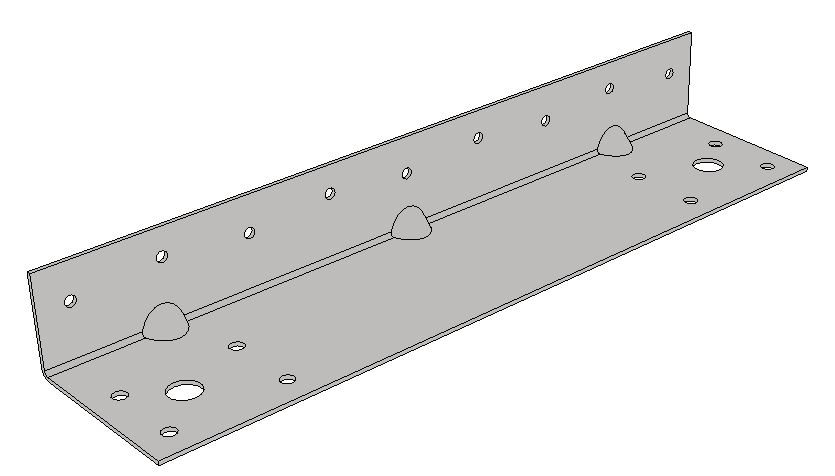

Dimensioni

Gamma prodotto

Codici	Dimensioni [mm]				Fori lato A		Fori lato B			Peso [kg]
Codici	A	B	C	t	Ø4 [mm]	Ø5 [mm]	Ø5 [mm]	Ø11	Ø13 [mm]	Peso [kg]
AB6983	69	83	300	2.5	14	-	-	-	2	0.89
AB36125	36	125	247	2	-	9	30	-	-	0.64
AB3560	35	60	270	1.5	9	-	8	2	-	0.3

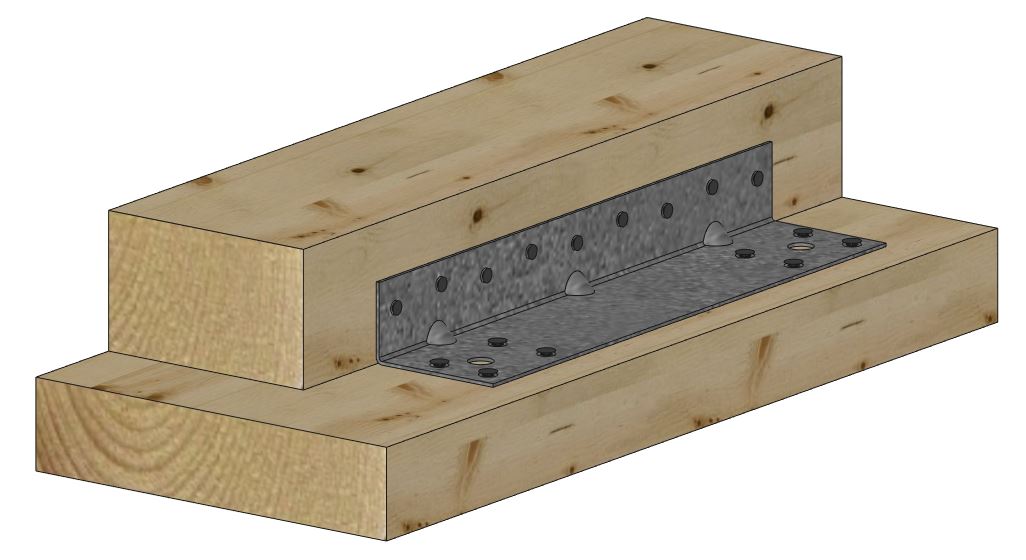

Capacità caratteristiche - Legno/Legno

Codici	Legno/Legno
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x40
AB36125	7	7	10.3
AB3560	9	8	10,6*

* CNA3,1x40 Lato A, CSA5,0x25 Lato B

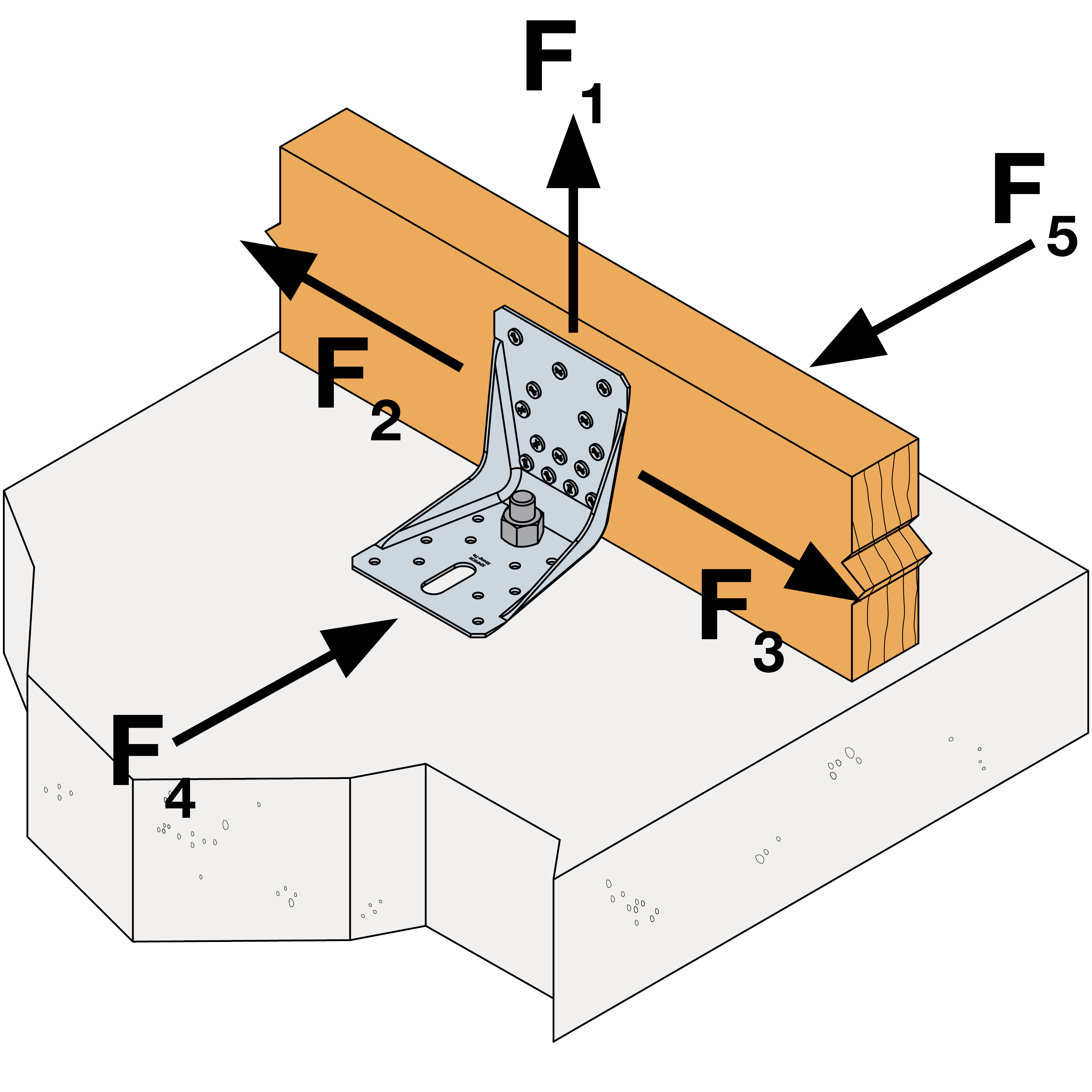

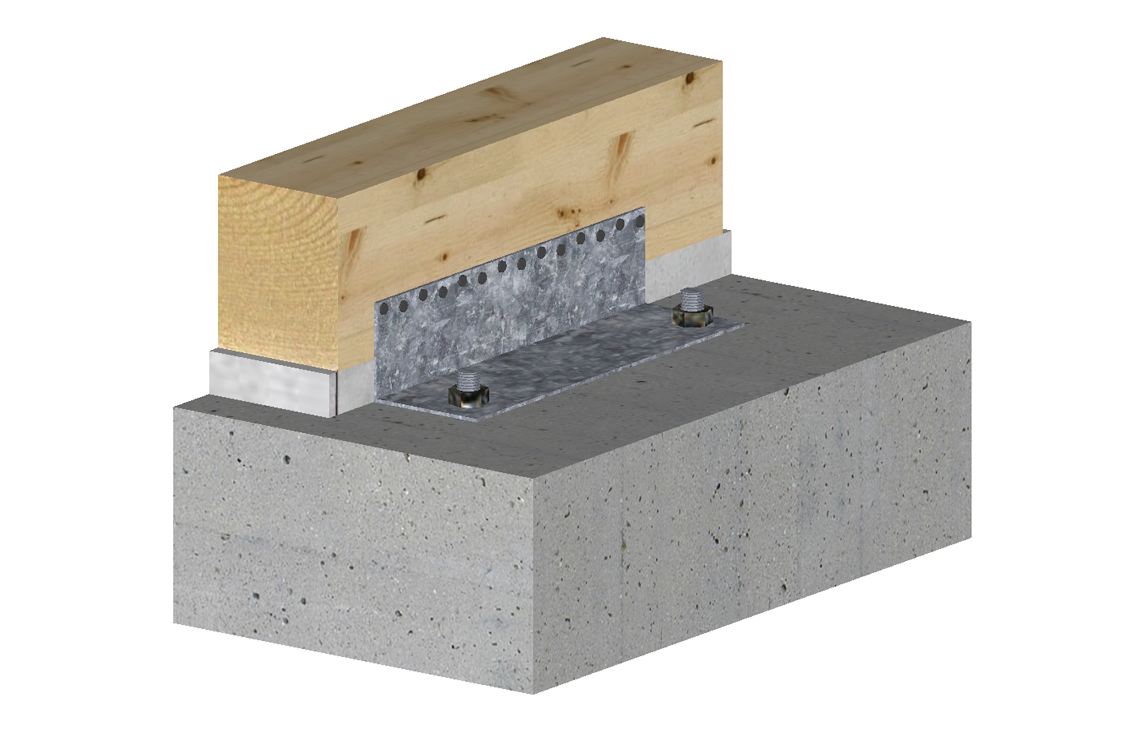

Capacità caratteristiche - Legno/Calcestruzzo

Codici	Product capacities - Timber to Concrete
	Fasteners				Characteristic capacities - Timber C24 - 1 angle brackets per connection [kN]
	Flange A		Flange B		R_2.k = R_3.k
	Qty	Type	Qty	Type	CNA3,1x40	Bolt factor
AB6983	14	CNA	2	M12*	Min (13.1 ; 16/kmod)	0.56

* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.

** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
