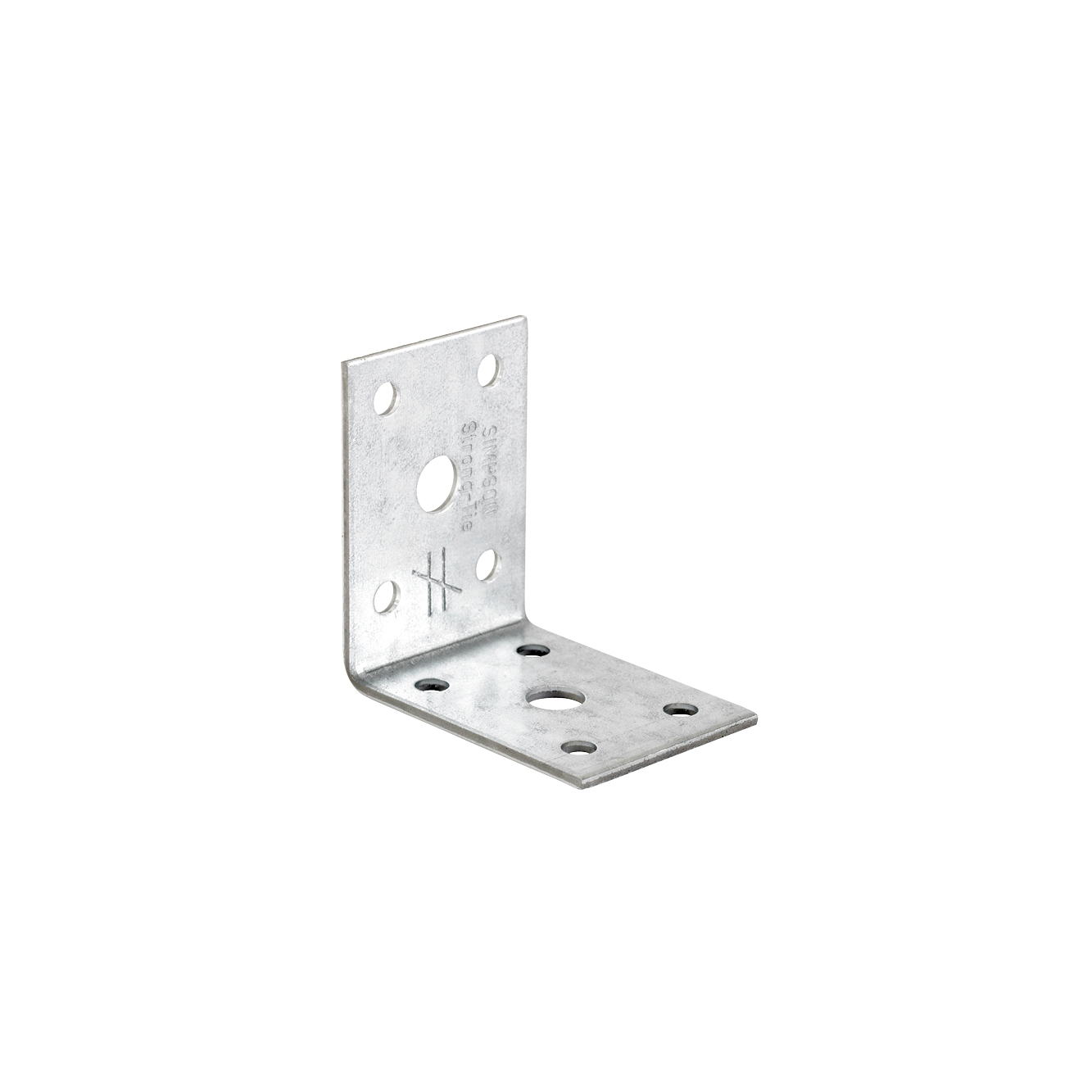

AC35350
Piastra di fissaggio angolare
Le piastre di fissaggio angolari sono utilizzate per giunzioni legno/legno o legno/calcestruzzo.
Per un carico uniforme si consiglia di utilizzare due angolari per ogni giunto.
Classe service 2
Acier galvanisé Z275
EPD
Presentazione
Immagini
Caratteristiche
Applicazione
Dati tecnici
Gamma prodotto
Dimensioni
| Riferimento | Connector Dimensions | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Other | Dimensioni[mm] | Fori lato A | Fori lato B | |||||||||
| DB nr. | NOBB nr. | Pz/conf. | Peso[kg] | A[mm] | B[mm] | C[mm] | t[mm] | Round | Round | |||
| Ø5[mm] | Ø8.5[mm] | Ø5[mm] | Ø8.5[mm] | |||||||||
| AC35350 | 5294082 | 28998516 | 100.0 | 0.048 | 50 | 50 | 35 | 2 | 4 | 1 | 4 | 1 |

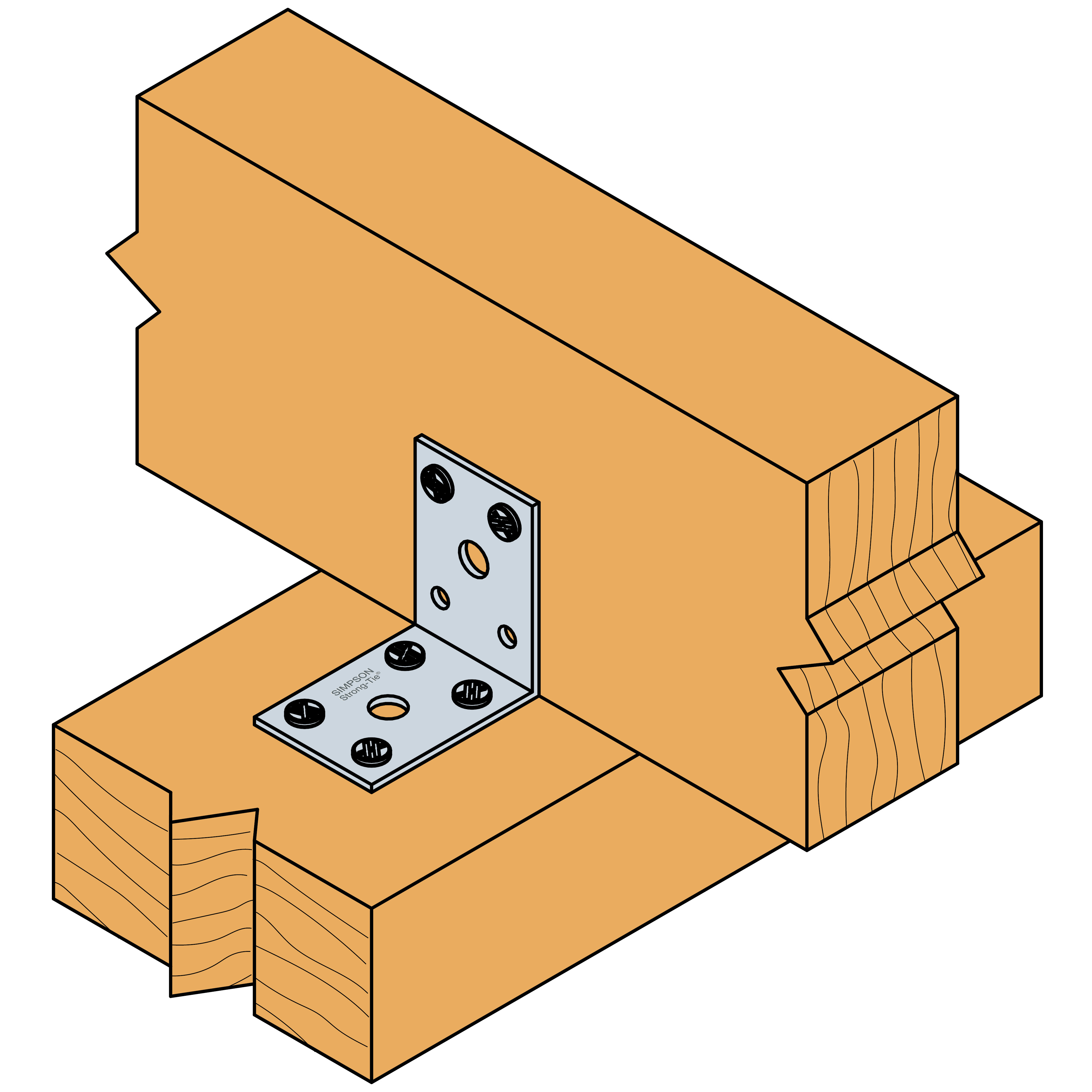

Installazione
Installazione
