ANP

Piastra di fissaggio angolare

Le piastre angolari ANP sono utilizzate per assemblaggi legno-legno.

Scheda tecnica
Marquage CE
Marquage CE
ETE
ETE
EPD
EPD
Classe service 2
Classe service 2
Connector Selector
Connector Selector

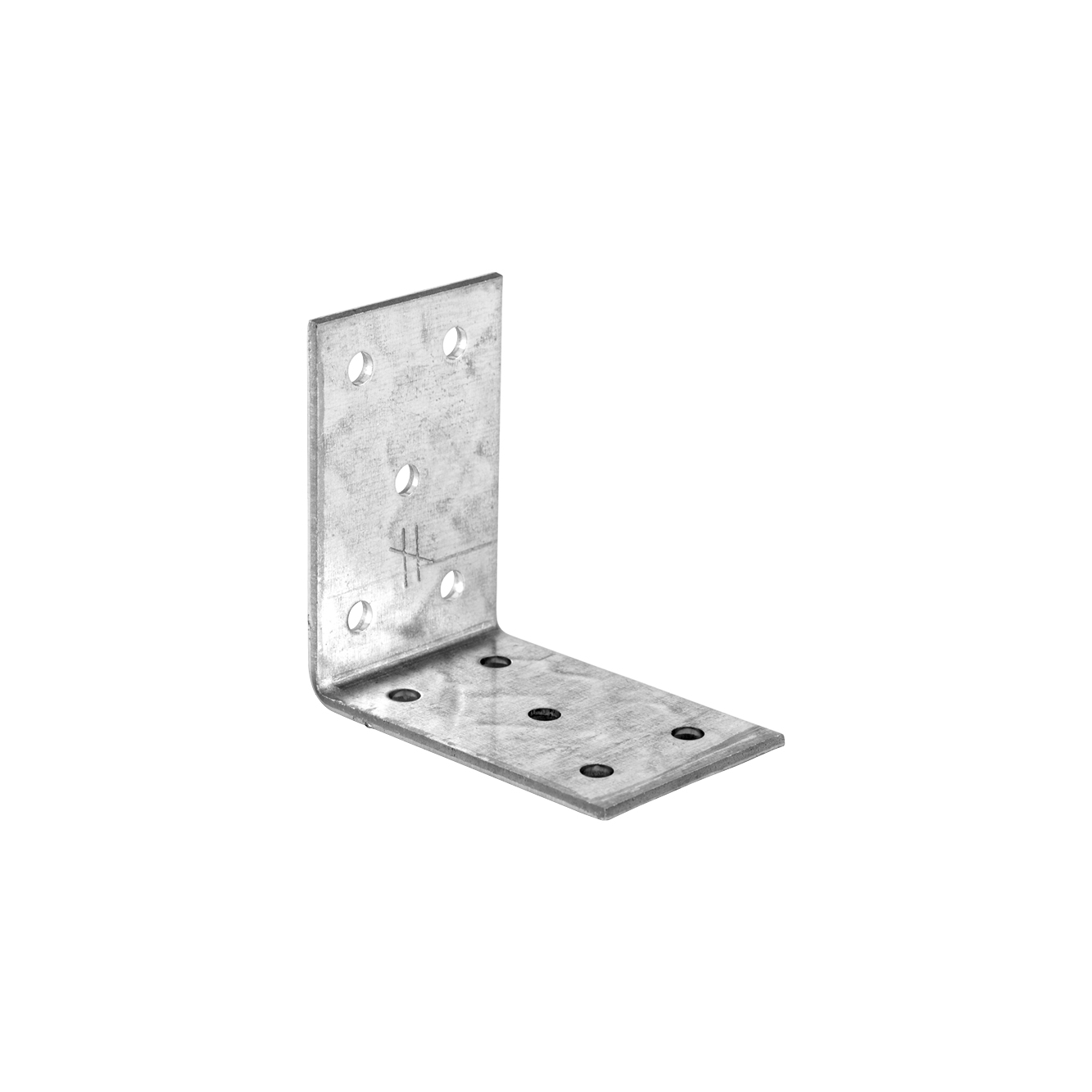

ANP main image

Presentazione

Immagini


Caratteristiche

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

  • Le piastre di fissaggio angolari sono disponibili in molte dimensioni diverse.
  • Utilizzo ottimale in molti settori.

Applicazione

Applicazioni

  • Elemento di supporto: legno massiccio, legno ingegnerizzato
  • Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

  • Adatti per collegamenti trasversali, sostituzioni e connessioni trave/palo.

Dati tecnici

Gamma prodotto

Dimensioni

Gamma prodotto
Gamma prodotto
RiferimentoConnector Dimensions
OtherDimensioni[mm]Fori lato A[mm]Fori lato B[mm]
DB nr.NOBB nr.Pz/conf.Peso[kg]A[mm]B[mm]C[mm]t[mm]RoundRound
Ø5[mm]Ø5[mm]
ANP254440 *774239828998490200.00.06242.542.5402.533
ANP254460 *164404621221080150.00.08942.542.5602.555
ANP254660825816221221098150.00.1142.562.5602.575
ANP256640 *168063621221114100.00.0962.562.5402.555
ANP256650565039521221015150.00.1162.562.5502.566
ANP256660461872421221122100.00.1462.562.5602.588
ANP256680164405321221130100.00.1862.562.5802.51111
ANP256610056533994391085650.00.2262.562.51002.51414
ANP256860 *825817021221148100.00.1662.582.5602.5108
ANP2561060825818821221106100.00.1862.5102.5602.5128
ANP258860565041143910875100.00.1882.582.5602.51010
ANP25888077424064391088650.00.2482.582.5802.51414
ANP258810016843694731314050.00.382.582.51002.51818
ANP2510106056533812899422650.00.22102.5102.5602.51313
ANP2510108058045512338309450.00.3102.5102.5802.51818
ANP25101010056533732899426750.00.37102.5102.51002.52323

(*) Attualmente senza ETA/marchio CE.





Trave/Trave - Chiodatura completa

Trave/Trave - Chiodatura completa
RiferimentoAngle bracket capacity
Trave/Trave
FissaggiCapacità caratteristiche - Legno C24 - 2 angolari per connessione[kN]
Lato ALato BR₁.ₖR₂.ₖ = R₃.ₖ[kN]
Q.tàQ.tàCNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60
ANP254660333.484.645.83.744.685.32
ANP256650222.823.43.962.883.583.96
ANP256660333.64.85.73.384.24.68
ANP256680445.126.287.426.027.58.42
ANP2566100555.97.849.267.969.9411.06
ANP2561060653.945.266.585.747.17.7
ANP258860453.884.95.923.964.945.54
ANP258880665.346.67.267.288.989.9
ANP2588100786.448.149.749.211.4612.7
ANP25101060653.884.966.045.867.227.88
ANP25101080885.466.57.167.769.6410.6
ANP2510101001086.488.39.6411.0213.6415

Carico combinato:

\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2/3,d}} {R_{2/3,d}}\right)^2\le1

Palo/Trave - Chiodatura completa

Palo/Trave - Chiodatura completa
RiferimentoAngle bracket capacity
Legno/Legno - Chiodatura parziale
FissaggiCapacità caratteristiche - Legno C24 - 2 angolari per connessione[kN]
Lato ALato BR₁.ₖR₂.ₖ = R₃.ₖ
Q.tàQ.tàCNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x40CNA4.0x50CNA4.0x60
ANP25610604.05.03.945.266.583.083.784.1
ANP2588603.05.03.884.95.923.163.884.22
ANP2588804.06.05.346.67.265.146.427.02
ANP25881005.08.06.448.149.747.268.99.66
ANP251010605.05.03.884.966.044.96.066.68
ANP251010806.06.05.466.57.165.967.388.16
ANP2510101008.08.06.488.39.649.5611.812.96

Installazione

Installazione

Fissaggi

  • Chiodi CNA Ø4 o viti CSA Ø5.
