Principali linee di prodotto

Connettori
Piastre di fissaggio e connettori a taglio
NP

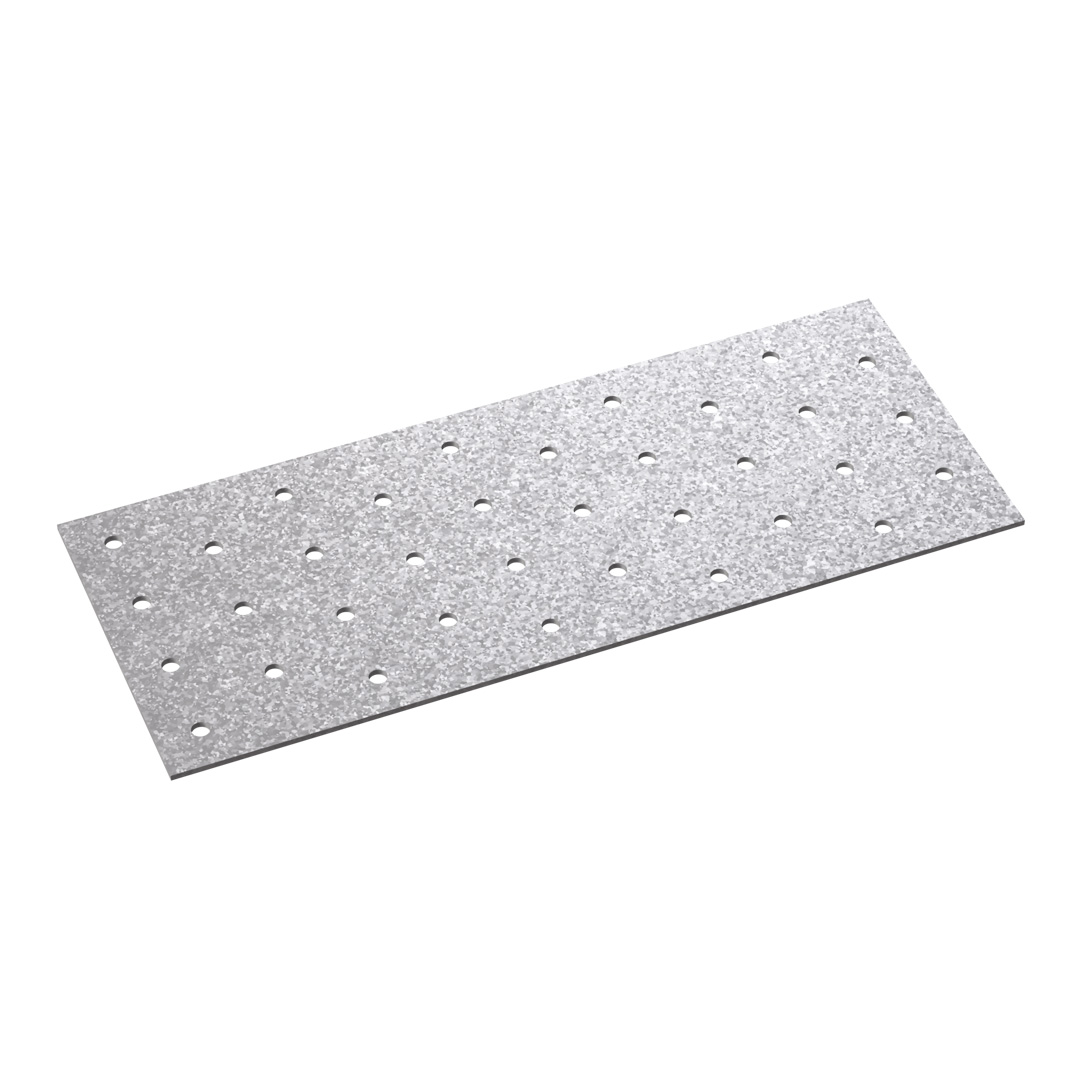

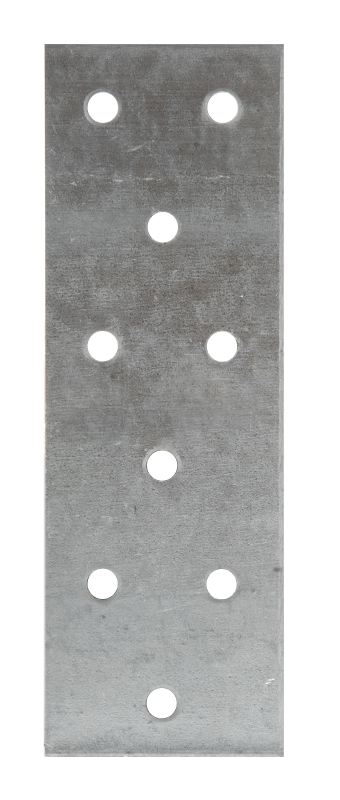

Piastra di fissaggio perforata

Le piastre forate vengono utilizzate per collegare tra loro due o più elementi in legno. Sono disponibili in varie dimensioni.

Scheda tecnica
Marquage CE
Marquage CE
Acier galvanisé Z275
Acier galvanisé Z275
Intérieur
Intérieur
Classe service 2
Classe service 2
EPD
EPD
NP main image

Presentazione

Immagini

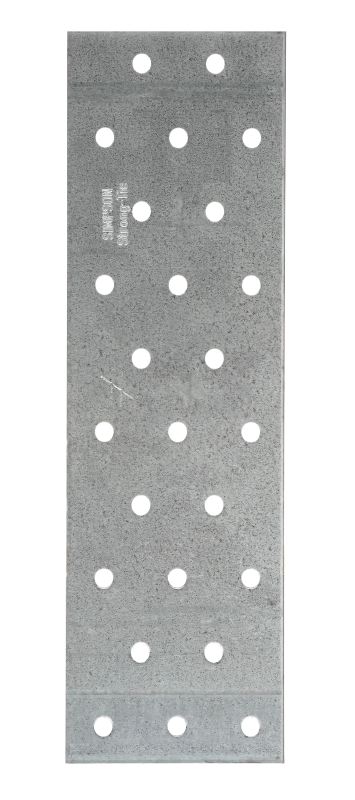

NP hulplade 1.jpg

Caratteristiche

Materiale

  • Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

  • Altamente versatile.
  • Può essere piegato in loco.

Applicazione

Applicazioni

  • Elemento di supporto: legno massiccio, legno lamellare, legno composito, ecc.
  • Elemento secondario: legno massiccio, legno lamellare, legno composito, capriate, profili, ecc.

Utilizzo

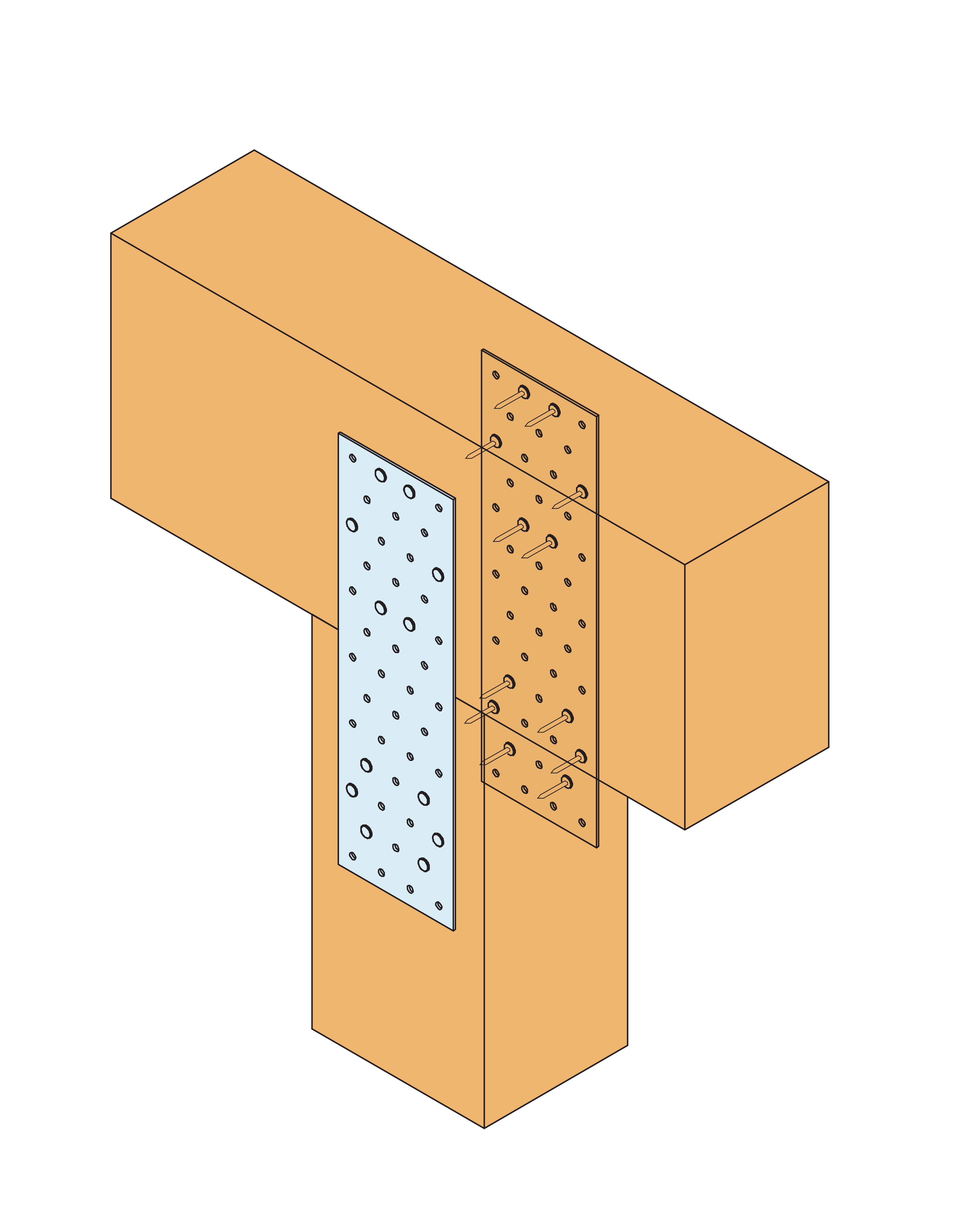

  • Collegamento pilastro/trave
  • Giunzione
  • Riparazioni
  • Assemblaggi che richiedono una piegatura speciale in cantiere, ecc.

Dati tecnici

Dimensioni e Capacità Caratteristiche

Dimensioni

Dimensioni e Capacità Caratteristiche
Dimensioni e Capacità Caratteristiche
Dimensioni e Capacità Caratteristiche
Riferimentoconnettore dimensionichiodo plates capacità
altrodimensioni del prodotto[mm]traveCharacteristic Capacities[kN]
NOB nr.Tun / DB nr.peso[kg]quantità per scatolaA[mm]B[mm]spessore[mm]rotondoR₁.ₖ
quantitàdiametro
NP15/140/220431397401392241--1402201.572.0Ø5min (n x Rlat,k ; 46.8/kmod)
NP20/50/2002121835982562400.155050200220.0Ø5min (n x Rlat,k ; 23.8/kmod)
NP20/60/1402159402389779100.125060140218.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/60/2002159411489779280.1765060200225.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/60/2402121836782581540.225060240230.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/80/2002159403189779360.2325080200235.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2402121818556503460.295080240242.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/3002159404989779440.355080300253.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/100/1402121820177424140.20450100140232.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/100/2002159405689779510.350100200245.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/100/4002121825021843310.625100400289.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/2002121827677424220.3550120200255.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/3002159408089779850.5325120300283.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/200/3002159410689780090.89202003002143.0Ø5min (n x Rlat,k ; 89.1/kmod)
NP20/350/40241761661292251--35040234.0Ø5-

Con: n: numero di chiodi Rlat,k : Capacità di taglio del fissaggio

Installazione

Installazione

Fissaggi

  • Chiodi CNA Ø4.
  • Viti CSA Ø5.

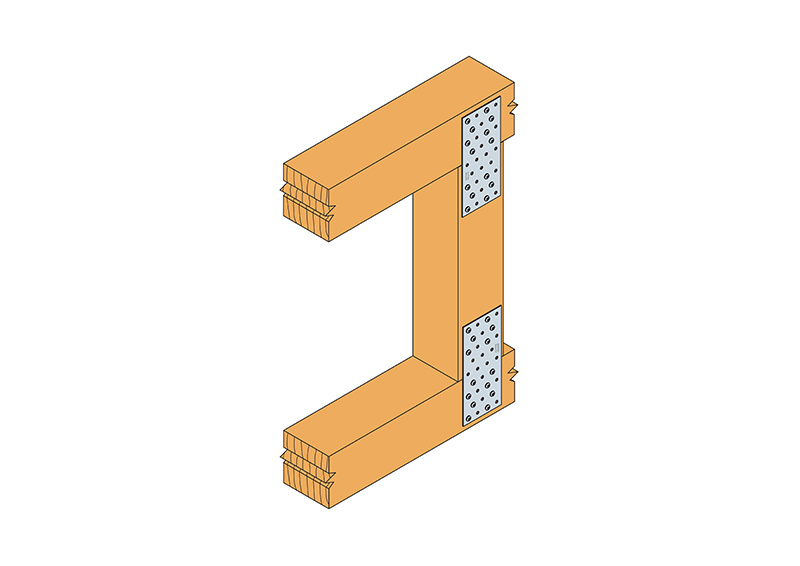

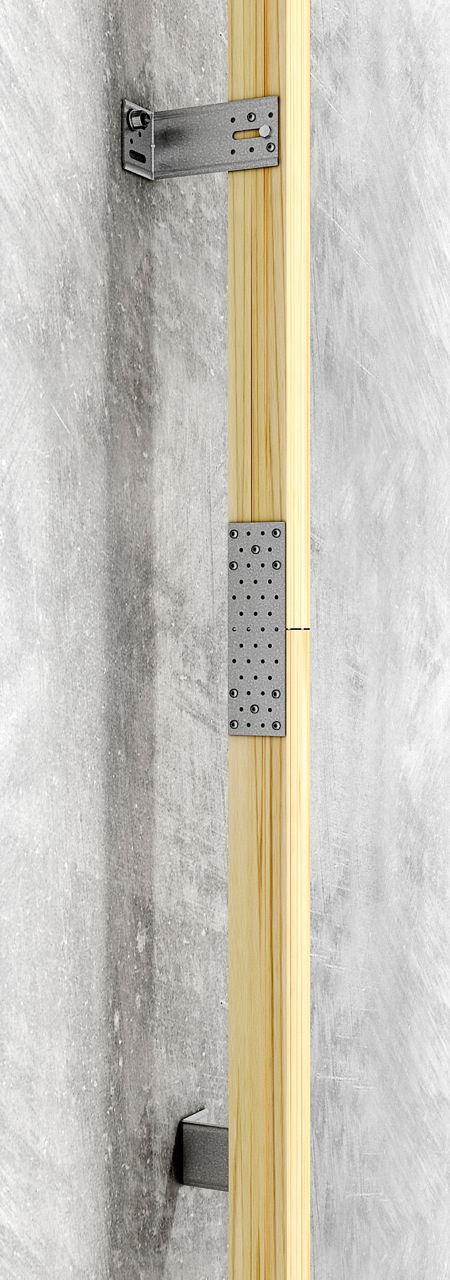

Fissaggio di travi in ​​legno e travi squadrate.
NP hulplade 1.jpg

Certificazione

Dichiarazione di prestazione (DoP)

it-dop-h10-0005-06.pdf
product.doc.history.none

Dichiarazioni ambientali di prodotto (DAP)

epd-certificate-sst-connectors
product.doc.history.none
