Connessioni Per Legno
Bandelle e piastre

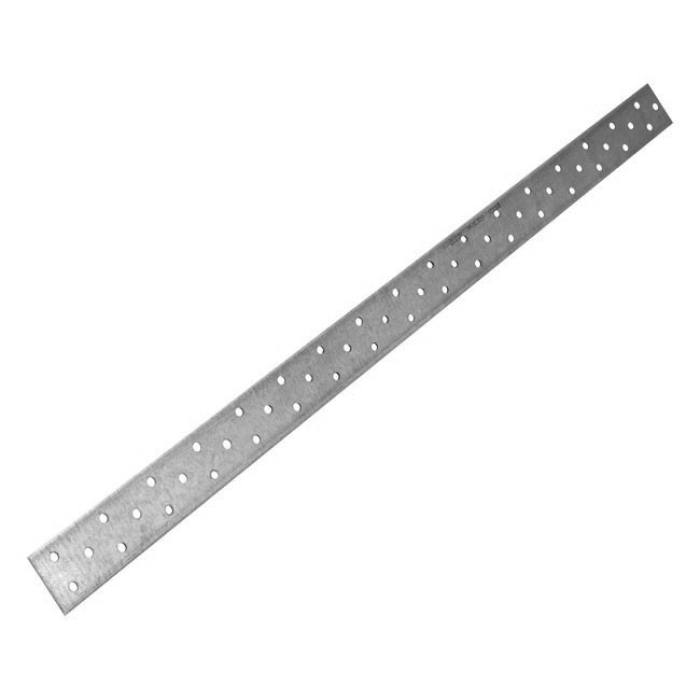

NP 1200

Piastra di fissaggio perforata

Le piastre forate vengono utilizzate per collegare tra loro due o più elementi in legno. Sono disponibili in varie dimensioni.

Scheda tecnica
Marquage CE
Classe service 2
Acier électrozingué 20µm
Intérieur
EPD

Dettagli del prodotto

Caratteristiche

Material

  • Acciaio zincato S250GD + Z275 secondo EN 10346.
  • 275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

  • Le piastre di fissaggio possono essere prodotte in dimensioni e forme diverse a seconda delle esigenze e dei requisiti del cliente.
  • Possono essere utilizzate laddove le piastre di fissaggio standard non sono disponibili.

Applicazione

Applicazioni

  • Connessioni legno/legno

Utilizzo

  • Collegamento pilastro/trave
  • Giunzione
  • Riparazioni
  • Assemblaggi che richiedono una piegatura speciale in cantiere, ecc.

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Dati tecnici

Dimensioni

NP 1200-EUdim.jpg

Gamma prodotto

Codici DB nr. NOBB nr. Dimensioni [mm] Fori Conf. Peso [kg]
A B t Ø
NP20/40/12007742240215940154012002Ø5150.7
NP20/60/12001292249438995656012002Ø5101.1
NP20/80/12001292250414970178012002Ø5101.4
NP20/100/120021842654149702510012002Ø551.7
NP20/120/120021842734149703312012002Ø552.1
NP20/140/120034013124149704114012002Ø552.4
NP20/160/120034013204149705816012002Ø552.8
NP20/200/120018061454149707420012002Ø553.5
NP25/260/1200--26012002.5Ø5--

Installazione

Installazione

Fissaggi

  • Chiodi CNA Ø4.
  • Viti CSA Ø5.

Certificati di idoneità

Media - Product File: DoP

it-dop-h10-0005-08-s.pdf (210.35 KB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
