Connettori

PJIB

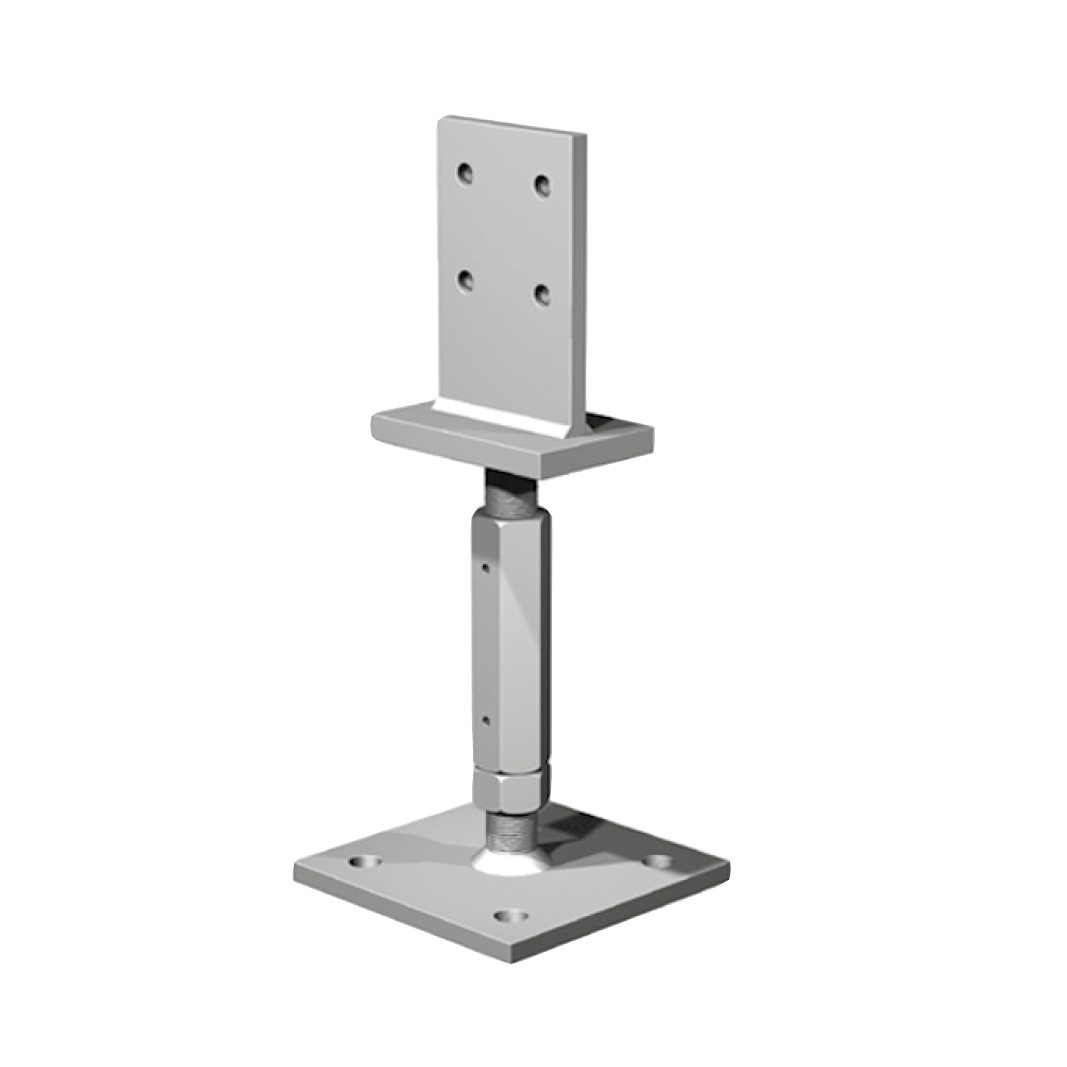

Portapilastro regolabile

Il portapilastro regolabile a scomparsa PJIBG è adatto pilastri con sezioni a partire da 80mm. Può sopprtare sia carichi verticali che orizzontali ed è fissato al basamento in calcestruzzo tramite ancoranti.

Scheda tecnica

Marquage CE

ETE

Acier galvanisé à chaud

EPD

Classe service 3

Exterieur

Connector Selector

Presentazione

Immagini

Caratteristiche

Materiale

Materiale: Acciaio S235JR secondo EN 10025
Zincato a fuoco secondo EN ISO 1461 - spessore circa 55 micron

Vantaggi

Il portapilastro è regolabile in altezza e consente un fissaggio a scomparsa sul pilastro in legno.

Applicazione

Applicazioni

Elemento di supporto: Calcestruzzo, acciaio, legno
Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

I portapilastri PJIB sono adatti per l'impiego in edifici leggeri, come ad esempio le pensiline, dove è richiesta la possibilità di regolare l'altezza.

Dati tecnici

Gamma prodotto

Dimensioni

Riferimento	connettore dimensioni
	dimensioni del prodotto[mm]									Top plate fori	Bottom plate fori	altro
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t₁[mm]	t₂[mm]	rotondo	rotondo	peso[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t₁[mm]	t₂[mm]	Ø8.5[mm]	quantità[mm]	peso[kg]
PJIBG	90	60	110	120	120	163 - 213	20	8	8	4	4	2.4

Capacità caratteristiche

Riferimento	base del pilastro capacità
	prodotto capacities - legno to calcestruzzo[kN]
	numero of Fasteners				Characteristic capacities - legno C24[kN]

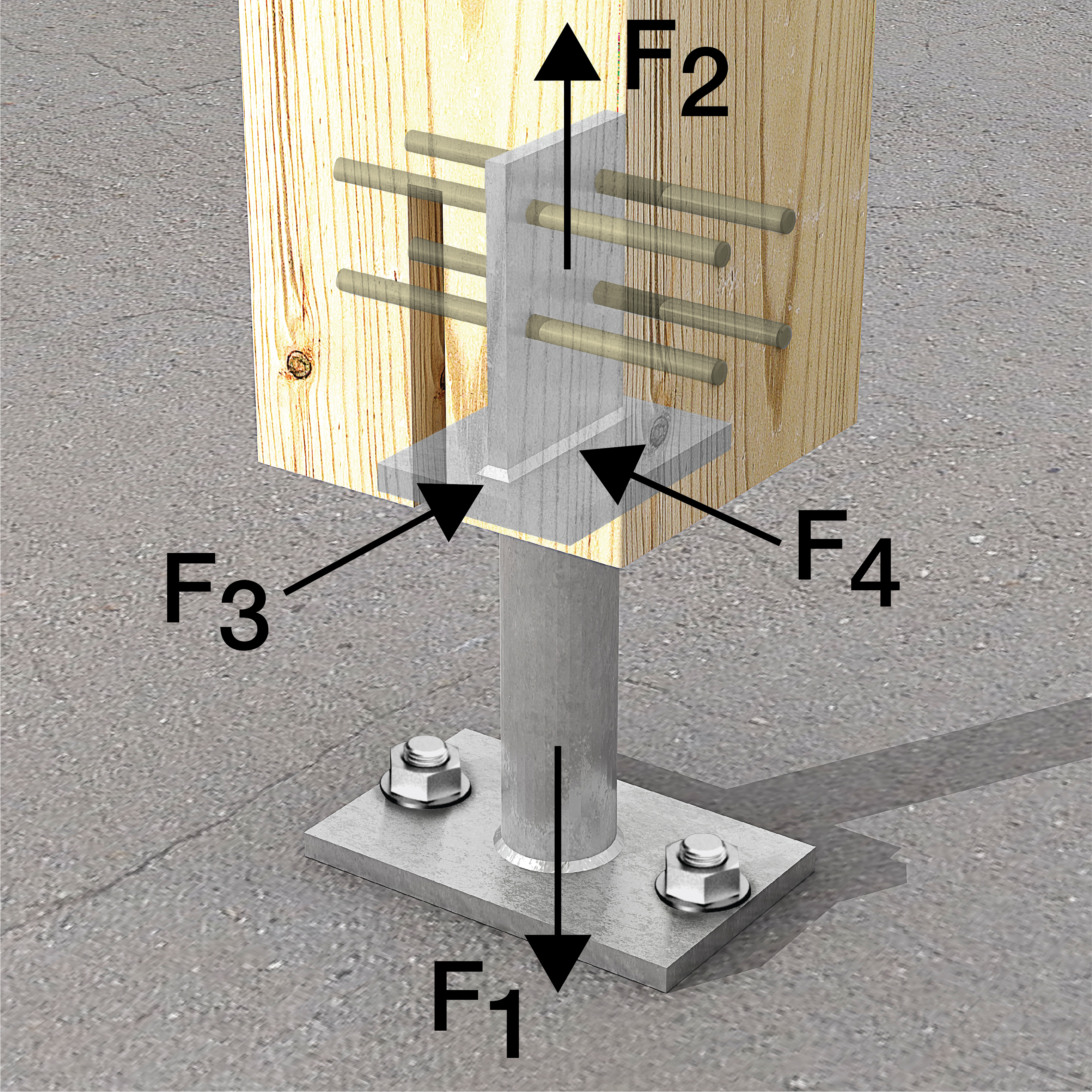

	On post		On calcestruzzo		R₁.ₖ	R2,k			R3,k		R4,k
	quantità	tipo	quantità	tipo		Ø8x80	Ø8x100	Ø8x120	min. g	max. g	min. g			max. g
	quantità	tipo	quantità	tipo		Ø8x80	Ø8x100	Ø8x120	min. g	max. g	Ø8x80	Ø8x100	Ø8x120	Ø8x80	Ø8x100	Ø8x120
PJIBG	4	Ø8	4.0	Ø12	min( 90.7 ; 54.5/kmod )	16	18.7	20.7	1.4/kmod	1.1/kmod	min( 2 ; 1.6/kmod )	min( 2.3 ; 1.8/kmod )	min( 2.6 ; 1.8/kmod )	min( 1.7 ; 1.4/kmod )	min( 2 ; 1.4/kmod )	min( 2.1 ; 1.4/kmod )

Per le direzioni di carico R_1.k e R_3.k, le capacità sono valide per tutte le lunghezze dell'ancorante.

Combinazione di carico:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Certificazione

Dichiarazione di prestazione (DoP)

it-dop-e07-0285-08-s-2.pdf

product.doc.history.show

2020-05-18

it-dop-e07-0285-06.pdf

2019-05-23

it-dop-e07-0285-issue-5.pdf

2018-07-03

it-dop-e07-0285-issue-4.pdf

2015-05-18

f57d3458559bfc9f82ef9f5c427852b57a25c0a7.pdf

2013-03-01

it-dop-e07-0285-issue-1.pdf

Valutazione tecnica europea (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Dichiarazioni ambientali di prodotto (DAP)

epd-certificate-sst-connectors

product.doc.history.none
