FPN

Tassello prolungato per serramenti

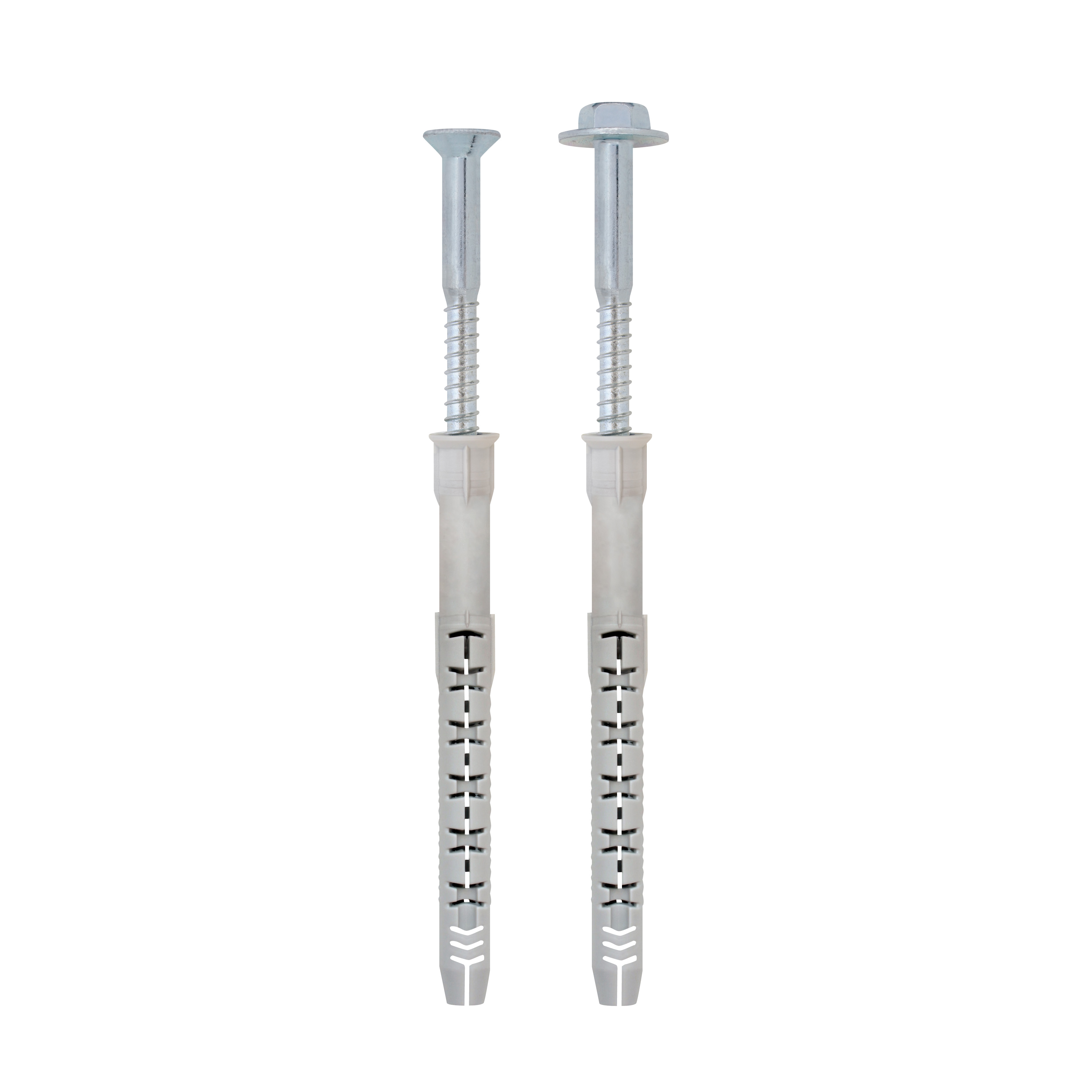

Tassello FPN diametri Ø8 e Ø10 mm con vite premontata, certificato per installazioni multiple su calcestruzzo e muratura.

Assemblato
Tassello bordo svasato
Vite TPS
Zincata bianca
Ø 6 impronta Torx T30
Ø 7 impronta Torx T40

Scheda tecnica

Marquage CE

ETE

Feu R 90

FPN_SSTBP_homepage_IT_it

Presentazione

Immagini

Caratteristiche

Materiale

Tassello: Nylon
Vite TPS zincata bianca impronta Torx

Vantaggi

Bassa coppia di serraggio (prima espansione a mano)
Multiespansione a geometria variabile
Nylon extra flessibile
Vite premontata

Applicazione

Supporto

Calcestruzzo
Cemento cellulare
Pietre naturali
Mattoni

Utilizzo

Calcestruzzo
Mattone semipieno
Blocco forato Poroton
Blocco forato Leca
Pietra compatta
Mattone pieno
Mattone Forato
Blocco forato cemento
Cemento cellulare

Dati tecnici

Dimensioni del prodotto - Vite a testa svasata

Riferimento	Nylon fixings dimensioni
	Info prodotto
	Plug[mm]	vite[mm]	Max fixture spessore[mm]	quantità per scatola[pcs]	quantità per outer scatola[mm]
64361B08080S0	8x80	6x85	10	100.0	600.0
64361B08100S0	8x100	6x105	30	50.0	300.0
64361B08120S0	8x120	6x125	50	50.0	300.0
64361B08150S0	8x150	6x155	80	50.0	250.0
64361B08170S0	8x170	6x175	100	50.0	200.0
64361B10085S0	10x85	7x90	15	50.0	300.0
64361B10100S0	10x100	7x105	130	50.0	300.0
64361B10115S0	10x115	7x120	45	50.0	300.0
64361B10135S0	10x135	7x140	65	50.0	300.0
64361B10160S0	10x160	7x165	90	50.0	200.0
64361B10200S0	10x200	7x205	130	50.0	200.0
64361B10230S0	10x230	7x235	160	50.0	200.0

Dimensioni del prodotto – Vite speciale TER con rondella integrata

Riferimento	Nylon fixings dimensioni
	Info prodotto
	Plug[mm]	vite[mm]	Max fixture spessore[mm]	quantità per scatola[pcs]	quantità per outer scatola[mm]
64362B10085S0	10x85	7x90	15	50.0	300.0
64362B10100S0	10x100	7x105	130	50.0	300.0
64362B10115S0	10x115	7x120	45	50.0	300.0
64362B10135S0	10x135	7x140	65	50.0	300.0
64362B10160S0	10x160	7x165	90	50.0	200.0

Carichi ammissibili

La tabella "Carichi ammissibili" non può essere visualizzata: nessun riferimento disponibile.

Carichi ammissibili - calcestruzzo 1) 2) 3) 6)

La tabella "Carichi ammissibili - calcestruzzo 1) 2) 3) 6)" non può essere visualizzata: nessun riferimento disponibile.

Carichi ammissibili - Mattone pieno 1) 2) 3) 6)

La tabella "Carichi ammissibili - Mattone pieno 1) 2) 3) 6)" non può essere visualizzata: nessun riferimento disponibile.

Carichi ammissibili - Mattone forato e cemento cellulare 1) 2) 3) 6)

La tabella "Carichi ammissibili - Mattone forato e cemento cellulare 1) 2) 3) 6)" non può essere visualizzata: nessun riferimento disponibile.

Carichi ammissibili momenti flettenti 1) 2) 3) 6)

La tabella "Carichi ammissibili momenti flettenti 1) 2) 3) 6)" non può essere visualizzata: nessun riferimento disponibile.

Resistenza di progetto

La tabella "Resistenza di progetto" non può essere visualizzata: nessun riferimento disponibile.

Portate consigliate - ancoraggio singolo - nessuna distanza dal bordo

Dimensioni

La tabella "Portate consigliate - ancoraggio singolo - nessuna distanza dal bordo" non può essere visualizzata: nessun riferimento disponibile.

Capacità di progetto - ancoraggio singolo - nessuna distanza dal bordo

Dimensioni

La tabella "Capacità di progetto - ancoraggio singolo - nessuna distanza dal bordo" non può essere visualizzata: nessun riferimento disponibile.

Installazione

Metodi di perforazione

Mattone pieno/cemento	perforazione a percussione
Mattone cavo	perforazione a rotazione
Calcestruzzo cellulare	perforazione a percussione

Installazione

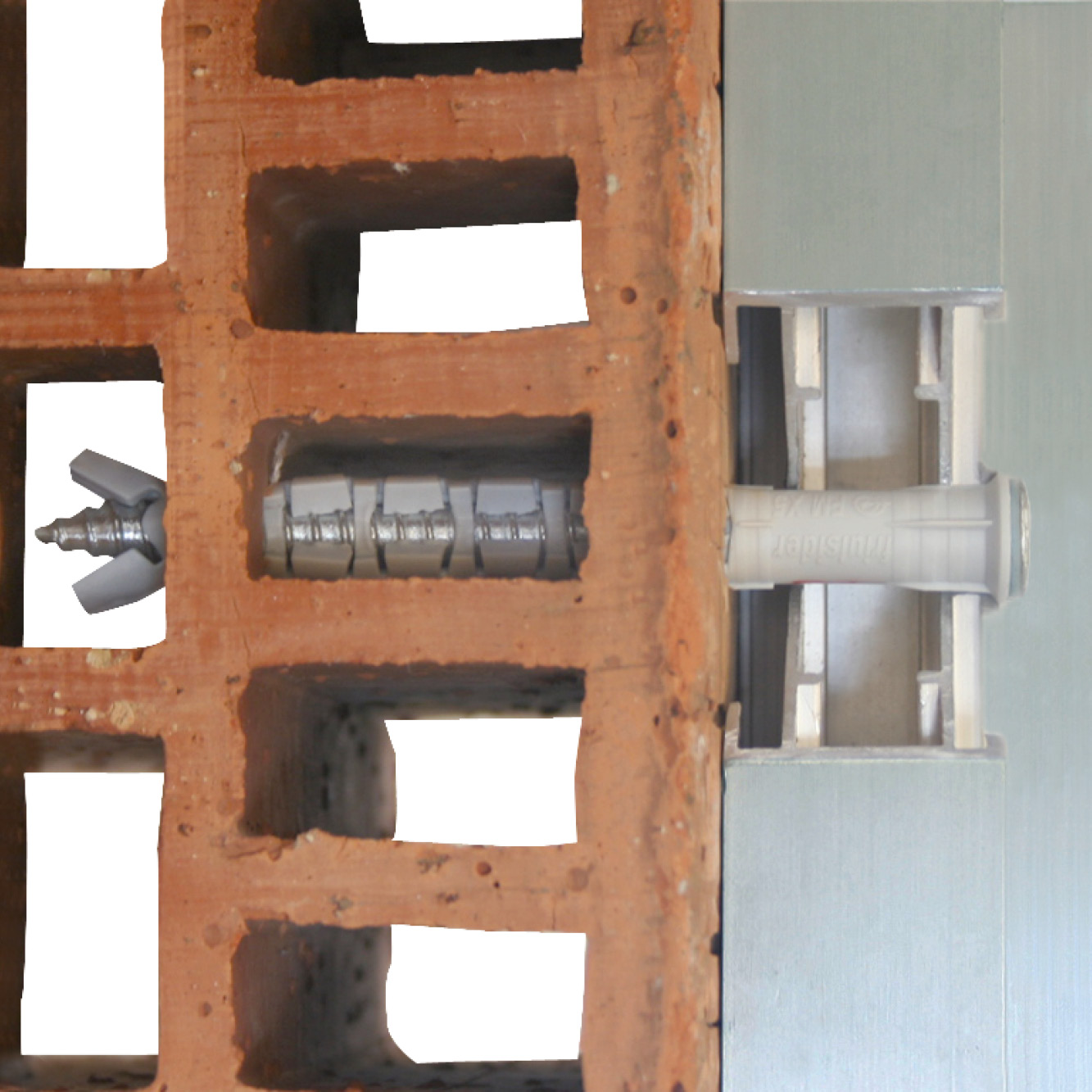

Questo tassello consente una rapida installazione sulla parte da fissare e attraverso di essa. Le alette di bloccaggio sui lati garantiscono una presa e un bloccaggio perfettamente sagomati sia per i materiali cavi che per quelli solidi.

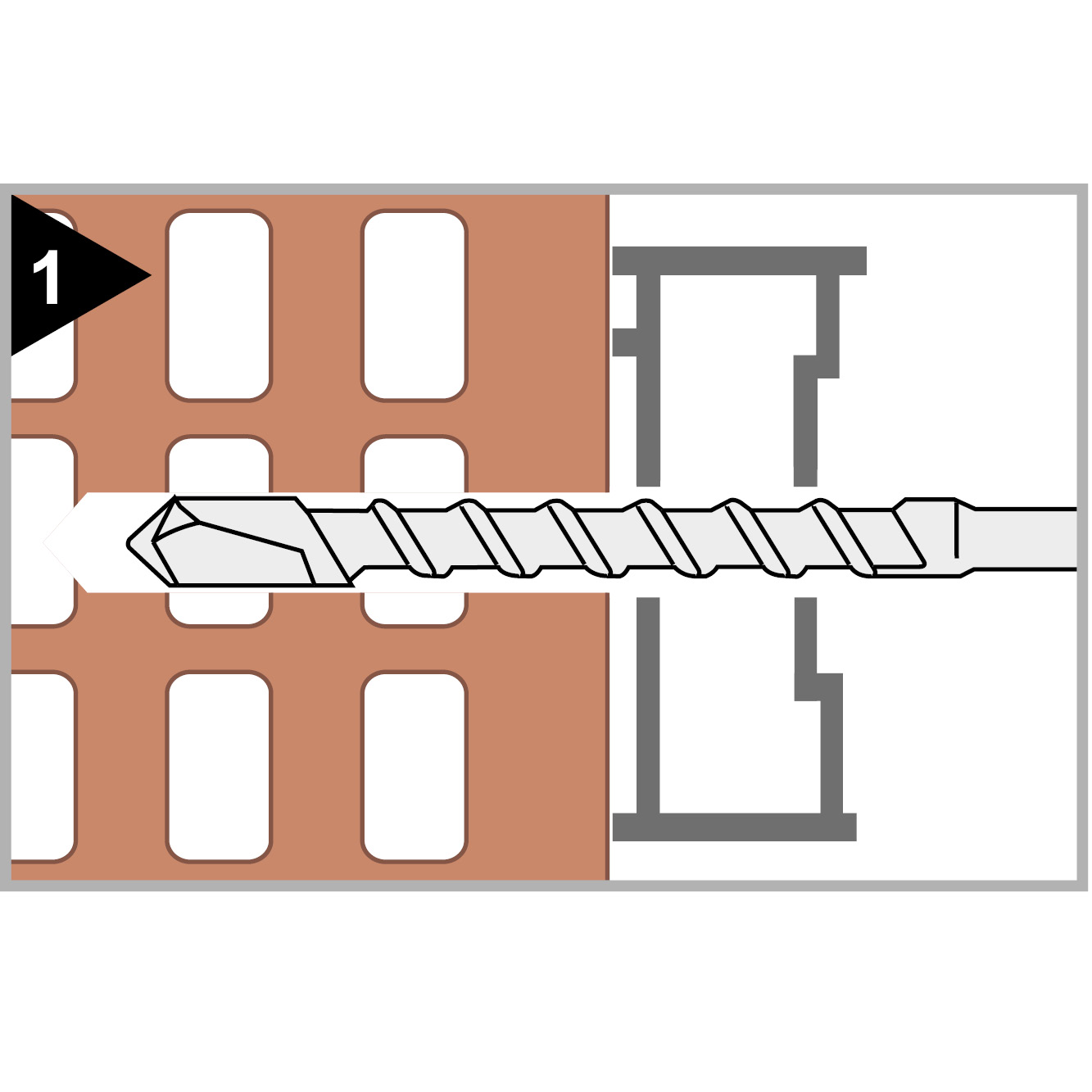

Percer le trou

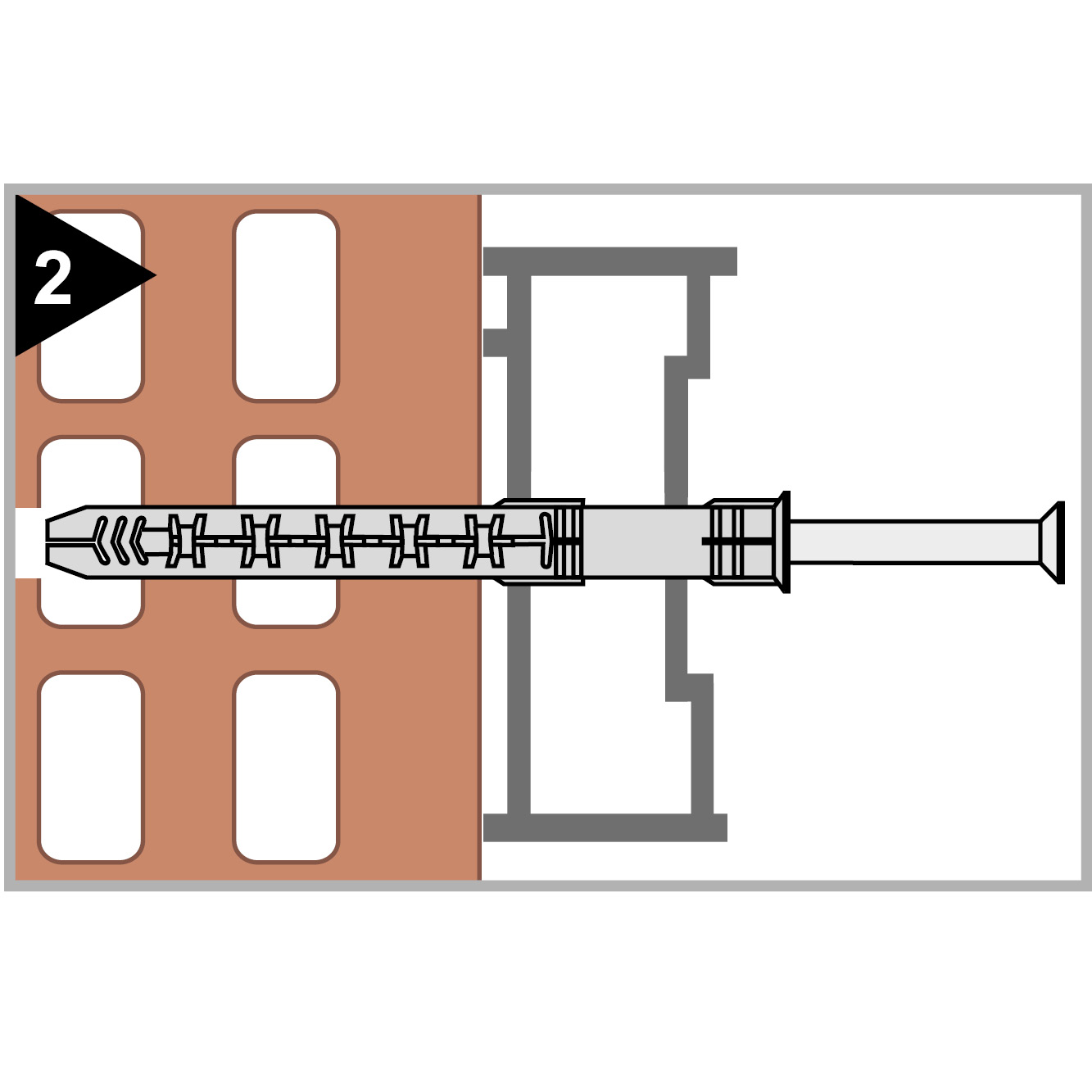

Dépoussièrer le trou

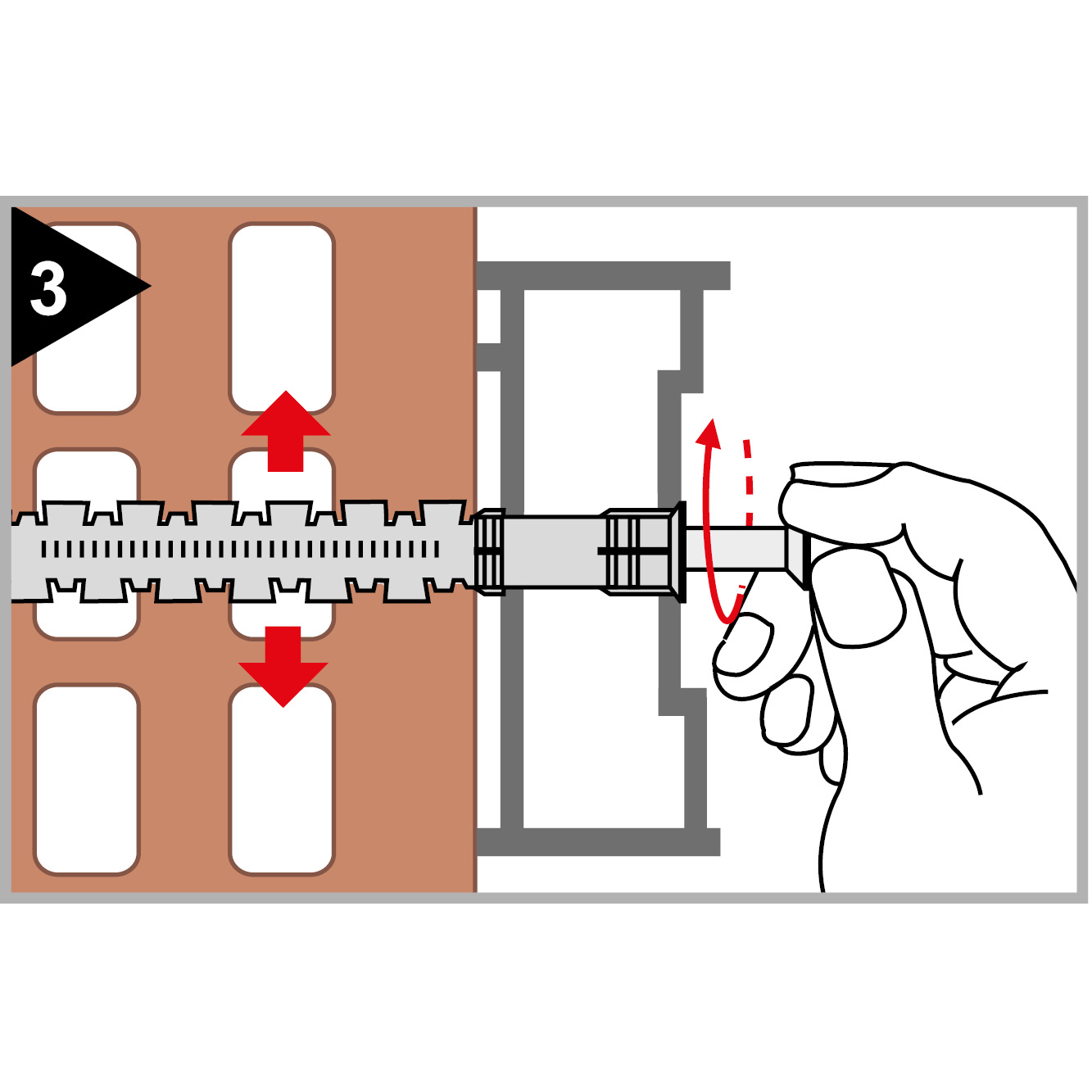

Set the anchor through the fixture

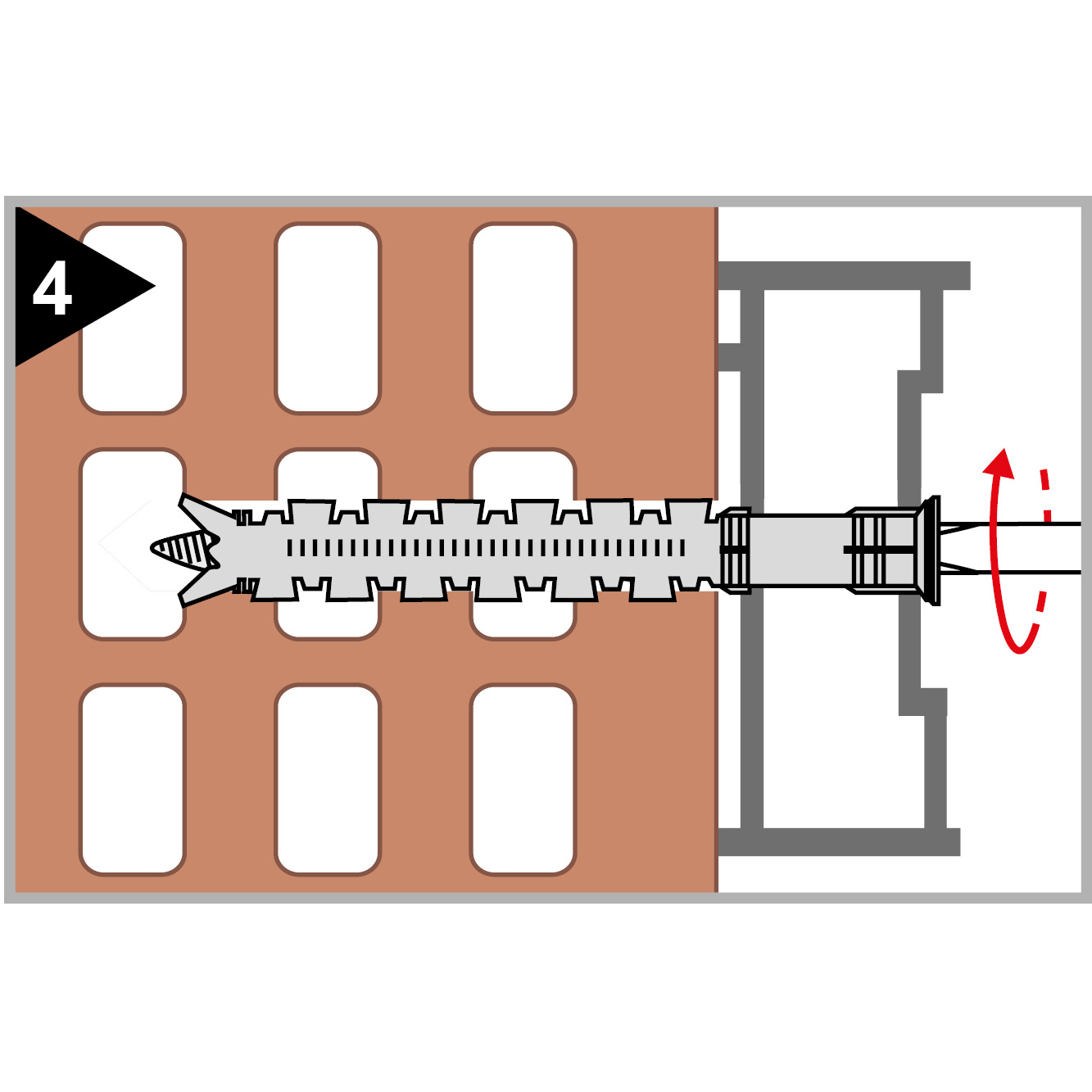

Screwing

Dati di installazione

La tabella "Dati di installazione" non può essere visualizzata: nessun riferimento disponibile.

Dati di installazione

La tabella "Dati di installazione" non può essere visualizzata: nessun riferimento disponibile.

Dati di installazione

La tabella "Dati di installazione" non può essere visualizzata: nessun riferimento disponibile.

Certificazione

Valutazione tecnica europea (ETA)

eta-12-0358-fpn-en.pdf
