KEM V

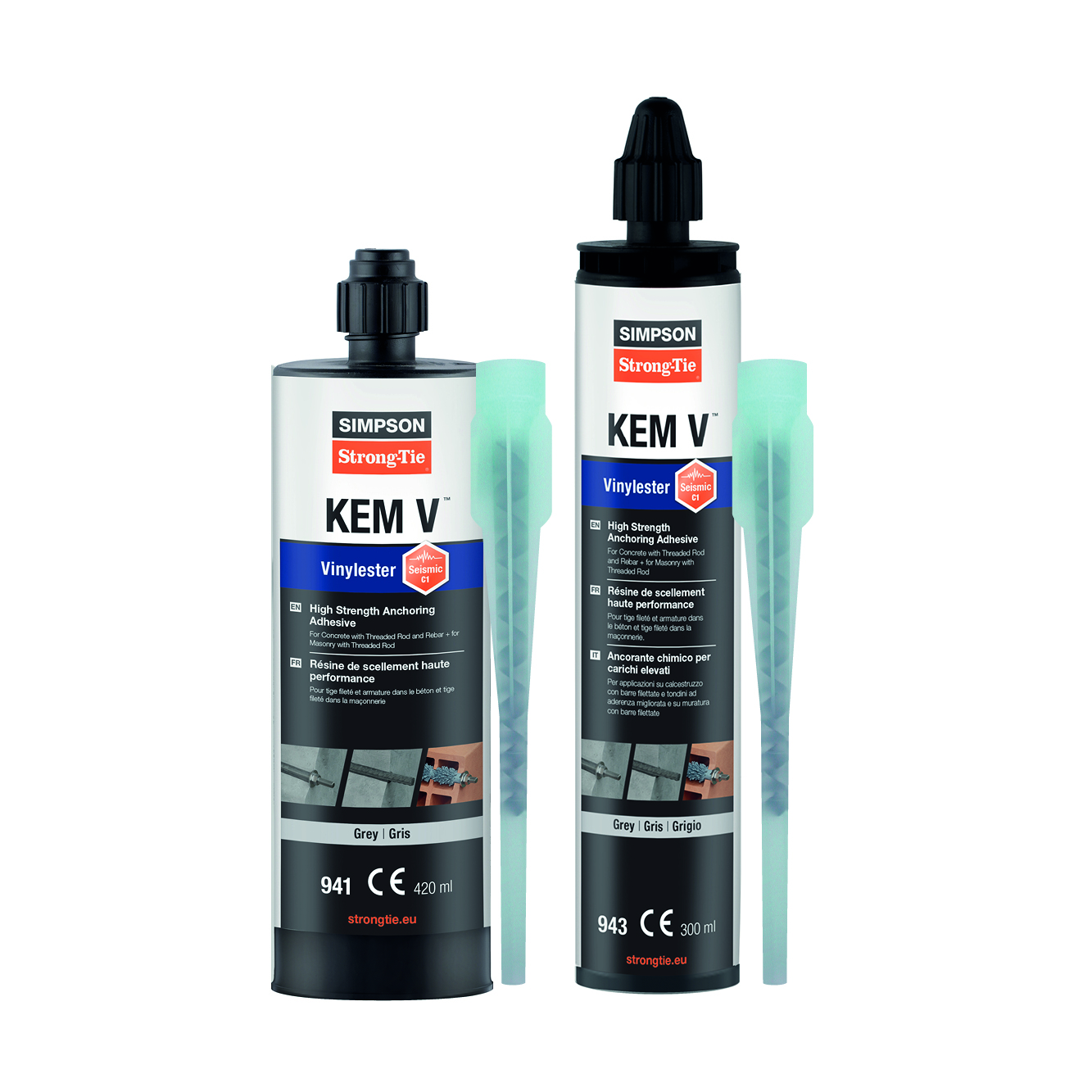

Vinylester High Strength Anchoring Adhesive with Seismic Certification

KEM V è un adesivo vinilestere ad alte prestazioni per ancoraggi strutturali sottoposti a sollecitazioni elevate in aree sismiche.
KEM V garantisce prestazioni elevate nell'ancoraggio di barre filettate e ferri d’armatura per riprese di getto in calcestruzzo fessurato e non fessurato, nonché in muratura.
Temperatura di esercizio: da -40 a +120 °C nel breve periodo e da -40 a +72 °C sul lungo periodo.

Scheda tecnica

Marquage CE

ETE

Seismic C1 C2

Feu R 120

Utilisable en milieu humide

Fix Calc

Presentazione

Immagini

Caratteristiche

Materiale

Vinilestere

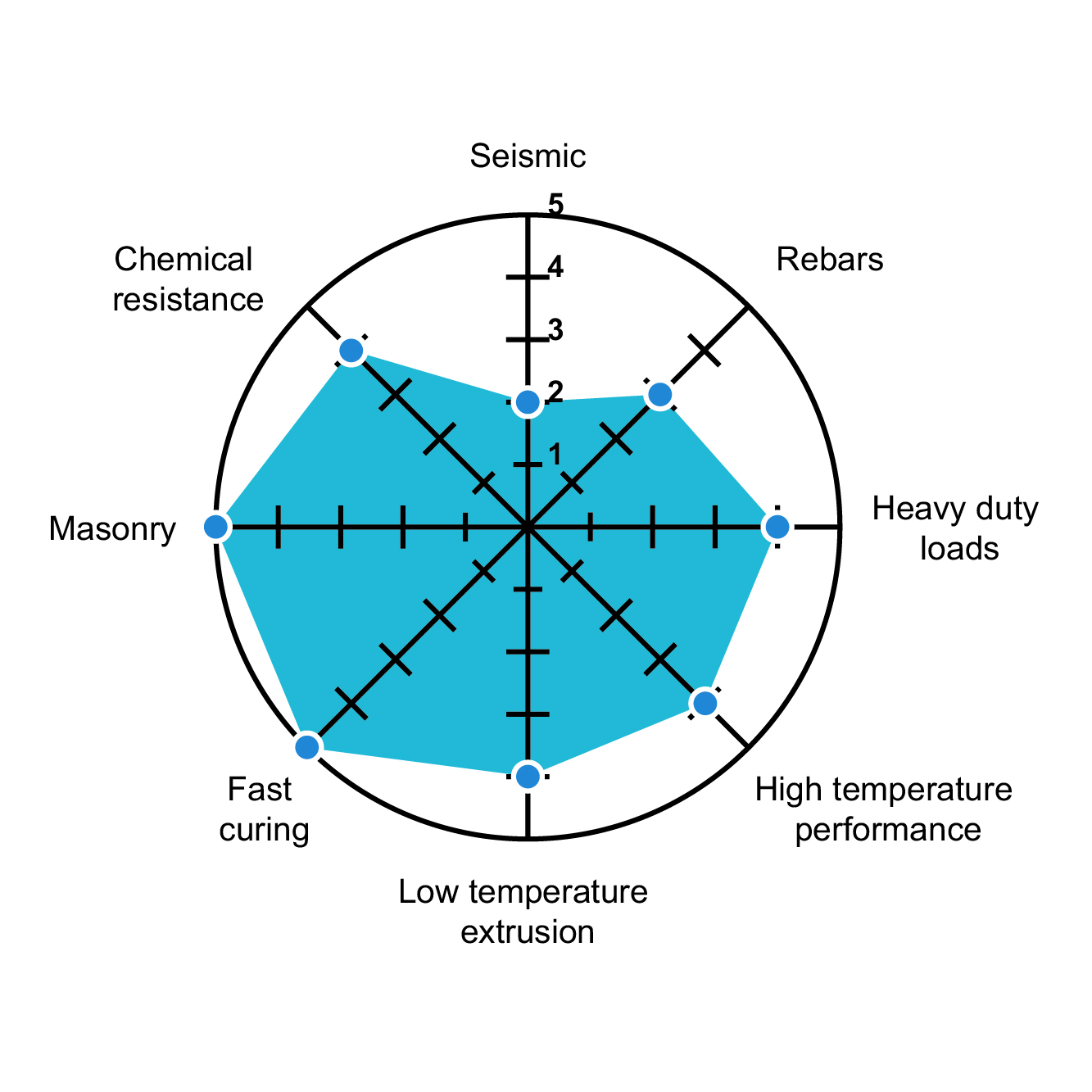

Vantaggi

Eccellenti caratteristiche meccaniche e termiche
Prestazione sismica C1
Elevatissima resistenza chimica, utilizzabile in ambienti fortemente aggressivi
Utilizzabile su calcestruzzo costantemente umido o fori allagati
Temperatura minima di installazione -10°C
Resistenza al fuoco R120

Applicazione

Applicazioni

Costruzioni in carpenteria metallica
Fissaggio su calcestruzzo di elementi lignei
Costruzioni e macchine industriali
Strutture in acciaio e metallo (ringhiere, staffe, ecc.)
Fissaggio di elementi metallici (parapetti, cancelli, staffe, ecc.)
Ferri d'armatura per riprese di getto

Idoneo per

Ferri d’armatura per riprese di getto in calcestruzzo fessurato e non fessurato
Ferri d’armatura per riprese di getto in muratura

Supporti idonei:

Calcestruzzo
Mattone pieno
Mattone semipieno
Mattone forato
Blocco forato Poroton
Blocco forato Leca
Blocco forato in cemento
Cemento cellulare
Pietra compatta ¹⁾
Legno

¹⁾ Per applicazioni su pietra naturale o marmo, eseguire prima una prova di installazione ed attendere 24/48 ore per eventuali reazioni

Per indicazioni di installazione ed informazioni più dettagliate consultare la documantazione tecnica.

Dati tecnici

KEM V

La tabella "KEM V" non può essere visualizzata: nessun riferimento disponibile.

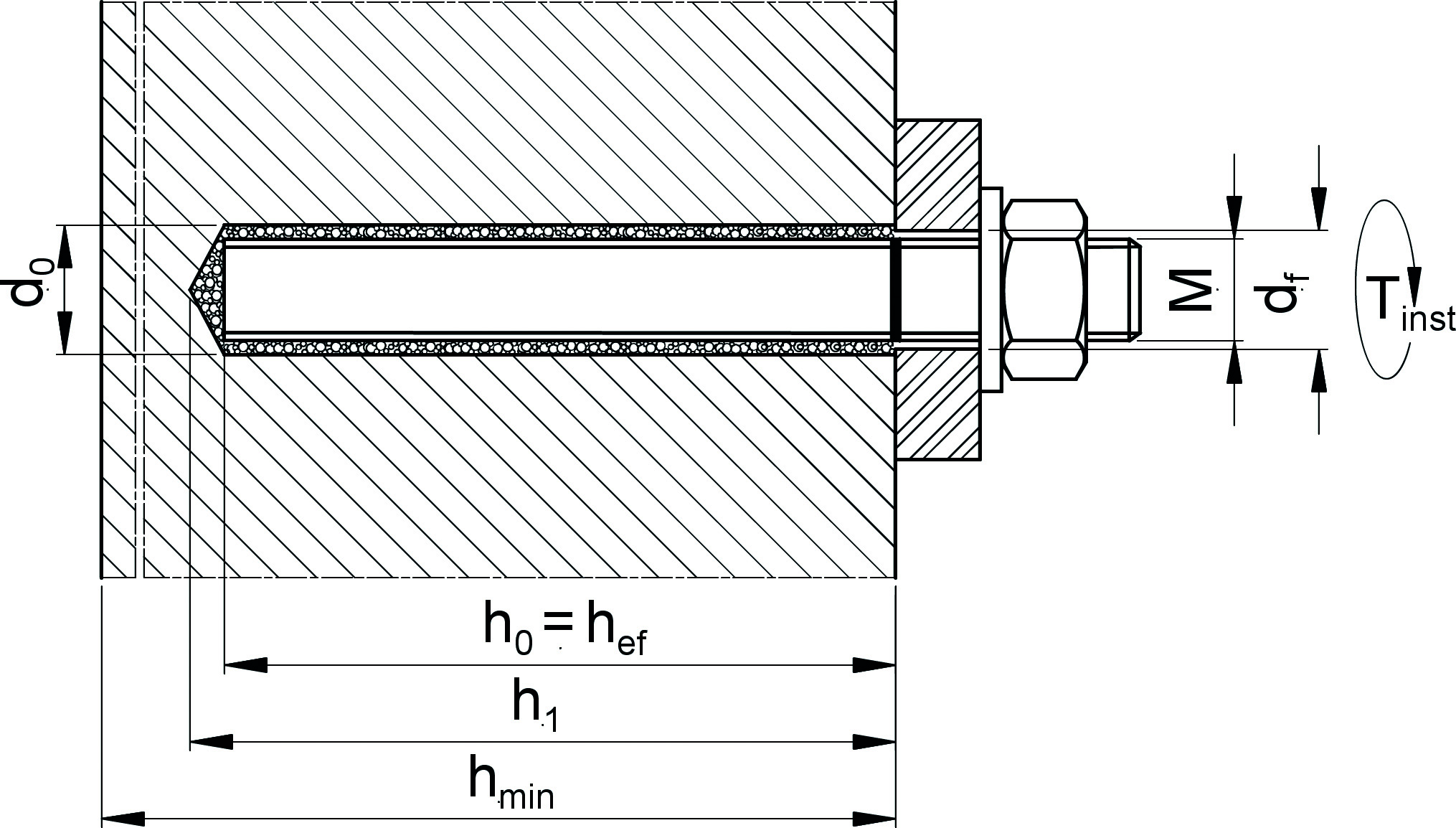

Interassi, distanze dai bordi e spessore del supporto - Calcestruzzo

Riferimento	Chemical fixings dati di installazione
	interasse, bordo distanza and elemento spessore
	BFK embedment depths[kN]
	interasse caratteristico - scr,N	Min. interasse - smin[mm]	distanza caratteristica dal bordo - ccr,N[mm]	Min. bordo distanza - cmin[mm]	Min. elemento spessore - hmin[mm]
KEM V + M8	240	40	120	40	110
KEM V + M10	270	50	135	50	120
KEM V + M12	330	60	165	60	140
KEM V + M16	380	80	190	80	161
KEM V + M20	510	100	255	100	218
KEM V + M24	630	120	315	120	266
KEM V + M30	810	150	405	150	340

Resistenza Caratteristica - Trazione - Nrk [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance – acciaio al carbonio 5.8[kN]
	hef	trazione - NRk[kN]
		calcestruzzo fessurato	calcestruzzo non fessurato
		C20/25	C20/25
KEM V + M8	80	8	18
KEM V + M10	90	14.1	29
KEM V + M12	110	22.8	42
KEM V + M16	125	34.5	68.8
KEM V + M20	170	58.7	109
KEM V + M24	210	87	149.7
KEM V + M30	270	152.8	218.3

Resistenza caratteristica - Taglio - VRk [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance[kN]
	hef	taglio - VRk[kN]
		Static and quasi-static loads[kN]
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	11	13
KEM V + M10	90	17	20
KEM V + M12	110	25	30
KEM V + M16	125	47	55
KEM V + M20	170	74	86
KEM V + M24	210	106	124
KEM V + M30	270	168	140

Resistenza di progetto - Trazione - NRd [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance[kN]
	hef	trazione - NRd (1)[kN]
		calcestruzzo fessurato	calcestruzzo non fessurato
		C20/25	C20/25
KEM V + M8	80	5.4	12
KEM V + M10	90	7.9	18.9
KEM V + M12	110	12.7	27.6
KEM V + M16	125	19.2	38.2
KEM V + M20	170	32.6	60.6
KEM V + M24	210	48.4	83.2
KEM V + M30	270	84.9	121.3

Resistenza di progetto - Taglio - VRd [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance[kN]
	hef	taglio - VRd (1-2)[kN]
		Static and quasi-static loads[kN]
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	8.8	8.3
KEM V + M10	90	13.9	12.8
KEM V + M12	110	20.2	19.2
KEM V + M16	125	37.7	35.3
KEM V + M20	170	58.8	55.1
KEM V + M24	210	84.7	79.5
KEM V + M30	270	134.6	58.8

Resistenza ammissibile - Trazione - N [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance – acciaio al carbonio 5.8[kN]
	hef	trazione - N[kN]
		calcestruzzo fessurato	calcestruzzo non fessurato
		C20/25	C20/25
KEM V + M8	80	3.8	8.6
KEM V + M10	90	5.6	13.5
KEM V + M12	110	9.1	19.7
KEM V + M16	125	13.7	27.3
KEM V + M20	170	23.3	43.3
KEM V + M24	210	34.5	59.4
KEM V + M30	270	60.6	86.6

Resistenza ammissibile - Taglio - V [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance
	hef	taglio - V[kN]
		Static and quasi-static loads[kN]
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	6.3	5.9
KEM V + M10	90	9.9	9.2
KEM V + M12	110	14.5	13.7
KEM V + M16	125	26.9	25.2
KEM V + M20	170	42	39.3
KEM V + M24	210	60.5	56.7
KEM V + M30	270	96.2	42

Resistenza Caratteristica sismico C1 - Trazione - NRk,eq,c1 [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance[kN]
	hef	Seismic C1
		trazione - NRk,eq,c1[kN]
		C20/25
KEM V + M8	80	5
KEM V + M10	90	8.8
KEM V + M12	110	15.3
KEM V + M16	125	23.2
KEM V + M20	170	39.5
KEM V + M24	210	60.1
KEM V + M30	270	114.5

Resistenza Caratteristica sismico C1 - Taglio - con rondella sismica - VRk,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance with seismic washer (αgap = 1,0)
	hef	Seismic C1[kN]
		taglio - VRk,eq,c1
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	7.7	9
KEM V + M10	90	12.1	14.2
KEM V + M12	110	17.7	20.7
KEM V + M16	125	33	38.5
KEM V + M20	170	51.5	60
KEM V + M24	210	74.1	86.5
KEM V + M30	270	117.8	98.2

Resistenza Caratteristica sismico C1 - Taglio - senza rondella sismica - VRk,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Characteristic resistance without seismic washer (αgap = 0,5)
	hef	Seismic C1[kN]
		taglio - VRk,eq,c1
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	3.9	4.5
KEM V + M10	90	6.1	7.1
KEM V + M12	110	8.9	10.4
KEM V + M16	125	16.5	19.3
KEM V + M20	170	25.8	30
KEM V + M24	210	37.1	43.3
KEM V + M30	270	58.9	49.1

Resistenza di progetto sismico C1 - Trazione - NRd,eq,c1 [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance[kN]
	hef	Seismic C1
		trazione - NRd,eq,c1[kN]
		C20/25
KEM V + M8	80	3.3
KEM V + M10	90	4.9
KEM V + M12	110	8.5
KEM V + M16	125	12.9
KEM V + M20	170	22
KEM V + M24	210	33.4
KEM V + M30	270	63.6

Resistenza di progetto sismico C1 - Taglio - con rondella sismica - VRd,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance with seismic washer (αgap = 1,0)
	hef	Seismic C1[kN]
		taglio - VRd,eq,c1
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	5.7	5.8
KEM V + M10	90	9.7	9.1
KEM V + M12	110	14.1	13.2
KEM V + M16	125	26.3	24.7
KEM V + M20	170	41.2	38.5
KEM V + M24	210	59.3	55.4
KEM V + M30	270	94.3	41.2

Resistenza di progetto sismico C1 - Taglio - senza rondella sismica - VRd,eq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Design resistance without seismic washer (αgap = 0,5)
	hef	Seismic C1
		taglio - VRd,eq,c1
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	2.9	2.9
KEM V + M10	90	4.9	4.6
KEM V + M12	110	7.1	6.6
KEM V + M16	125	13.2	12.4
KEM V + M20	170	20.6	19.3
KEM V + M24	210	29.7	27.7
KEM V + M30	270	47.2	20.6

Resistenza ammissibile sismico C1 - Trazione - Neq,c1 [kN] - Acciaio al carbonio 5.8

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance
	hef	Seismic C1
		trazione - Neq,C1[kN]
		C20/25
KEM V + M8	80	2.4
KEM V + M10	90	3.5
KEM V + M12	110	6.1
KEM V + M16	125	9.2
KEM V + M20	170	15.7
KEM V + M24	210	23.9
KEM V + M30	270	45.4

Resistenza ammissibile sismico C1 - Taglio - con rondella sismica - Veq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance with seismic washer (αgap = 1,0)
	hef	Seismic C1[kN]
		taglio - Veq,C1
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	4.1	4.1
KEM V + M10	90	7	6.5
KEM V + M12	110	10.1	9.5
KEM V + M16	125	18.8	17.6
KEM V + M20	170	29.4	27.5
KEM V + M24	210	42.4	39.6
KEM V + M30	270	67.3	29.5

Resistenza ammissibile sismico C1 - Taglio - senza rondella sismica - Veq,c1 [kN]

Riferimento	Chemical fixings dati di installazione	Chemical fixings Loads
	Embedment profondità[mm]	Permissible resistance without seismic washer (αgap = 0,5)
	hef	Seismic C1[kN]
		taglio - Veq,C1
		acciaio al carbonio 5.8	acciaio inossidabile A4 70
KEM V + M8	80	2.1	2.1
KEM V + M10	90	3.5	3.3
KEM V + M12	110	5.1	4.8
KEM V + M16	125	9.4	8.8
KEM V + M20	170	14.7	13.8
KEM V + M24	210	21.2	19.8
KEM V + M30	270	33.7	14.8

Muratura - Mattone pieno - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1

Riferimento	Chemical fixings Loads
	Masonry
	Permissible trazione and shearloads for a single ancoraggio without effects of distances and spacings
	Clay mattone pieno - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1
	embedment profondità hef	drill foro d0	trazione - N[kN]	taglio - V[kN]	bordo distanza Ccr = Cmin	interasse Scr = Smin	max torque Tinst max
KEM V + M8	80	10	1.6	1.6	120	240	2
KEM V + M10	90	12	1.7	1.6	135	270	2
KEM V + M12	100	14	2	1.6	150	300	2

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interassi e distanze dai bordi
(2) Calcolo secondo EOTA TR054
(3) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche del certificato ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m
(4) Valori validi per temperatura di 24°C sul lungo termine con picchi fino a 40°C. Per temperature maggiori fare riferimento ai dati riportati nella certificazione ETA
(5) Per tutti gli altri casi, informazioni più dettagliate o diversi tipi di muratura, fare riferimento alla certificazione ETA

Muratura - Bimattone doppio UNI - fbk ≥ 28 MPa - ρ ≥ 1,2 kg/dm3 EN 771-1

Riferimento	Chemical fixings Loads
	Masonry
	Permissible trazione and shearloads for a single ancoraggio without effects of distances and spacings
	Clay mattone forato double UNI - fbk ≥ 28 MPa - ρ ≥ 1,2 kg/dm3 EN 771-1
	min embedment profondità hef	Stud diametro	drill foro d0	trazione - N	taglio - V	bordo distanza Ccr = Cmin	interasse Scr = Smin	max torque Tinst max
KEM V + BRP Ø12	50	M6 M8	12	0.3	0.7	100	250	2
KEM V + BRP Ø15	85	M8 M10	16	0.3	0.7	100	250	2
KEM V + BRP Ø20	85	M12	22	0.3	0.7	120	250	2

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interassi e distanze dai bordi
(2) Calcolo secondo EOTA TR054
(3) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche del certificato ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m
(4) Valori validi per temperatura di 24°C sul lungo termine con picchi fino a 40°C. Per temperature maggiori fare riferimento ai dati riportati nella certificazione ETA
(5) Barra di diametro M6 non inclusa in certificazione
(6) Per tutti gli altri casi, informazioni più dettagliate o diversi tipi di muratura, fare riferimento alla certificazione ETA

Muratura - Mattone forato - fbk ≥ 6 MPa - ρ ≥ 0,6 kg/dm3 EN 771-1

Riferimento	Chemical fixings Loads
	Masonry
	Permissible trazione and shearloads for a single ancoraggio without effects of distances and spacings
	Clay mattone forato - fbk ≥ 6 MPa - ρ ≥ 0,6 kg/dm3 EN 771-1[mm]
	min embedment profondità hef	Stud diametro	drill foro d0	trazione - N[mm]	taglio - V[mm]	bordo distanza Ccr = Cmin[mm]	interasse Scr = Smin	max torque Tinst max
KEM V + BRP Ø12	50	M6 M8	12	0.1	0.7	100	250	2
KEM V + BRP Ø15	85	M8 M10	16	0.1	0.7	100	250	2
KEM V + BRP Ø20	85	M12	22	0.1	0.7	120	250	2

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interassi e distanze dai bordi
(2) Calcolo secondo EOTA TR054
(3) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche del certificato ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m
(4) Valori validi per temperatura di 24°C sul lungo termine con picchi fino a 40°C. Per temperature maggiori fare riferimento ai dati riportati nella certificazione ETA
(5) Barra di diametro M6 non inclusa in certificazione
(6) Per tutti gli altri casi, informazioni più dettagliate o diversi tipi di muratura, fare riferimento alla certificazione ETA

Installazione

Parametri di installazione - Calcestruzzo

Riferimento	Chemical fixings dati di installazione
	Embedment profondità[mm]	installazione parametri
	hef	Ø drilling diametro[mm]	profondità of the drilling foro[mm]	Ø max. fixture foro[mm]	Ouverture de clé sur plat[kN]	installazione Torque[Nm]
KEM V + M8	80	10	80	9	13	10
KEM V + M10	90	12	90	12	17	20
KEM V + M12	110	14	110	14	19	40
KEM V + M16	125	18	125	18	24	80
KEM V + M20	170	24	170	22	30	120
KEM V + M24	210	28	210	26	36	160
KEM V + M30	270	35	270	33	46	200

Note alle tabelle dei carichi per le barre filettate su calcestruzzo:

1kN ≈ 100 kgf

(1) Ancorante singolo senza influenza di interasse e distanze dai bordi in calcestruzzo C20/25
(2) Calcolo secondo EN 1992-4:2018 (γ_c= 1,5; ψ_sus= 1)
(3) Le resistenze di progetto N_rd e V_rd derivano dalle resistenze caratteristiche in certificazione ETA ed includono i fattori parziali di sicurezza y_m
(4) Le resistenze ammissibili N e V derivano dalle resistenze caratteristiche in certificazione ETA ed includono i fattori parziali di sicurezza γ_f=1.4 e γ_m
(5) Values valid for temperature 24°C on the long term and up to 40°C on the short term. For higher temperatures see the certification ETA
(6) Barre filettate M30 in inox classe A4 50
(7) Valori di taglio puro con distanze dai bordi C≥10xhnom
(8) I valori di resistenza per carichi sismici sono comprensivi di αeq = 0,85 (single anchor under tension in the case of concrete cone failure
(9) Per tutti gli altri casi e per informazioni più dettagliate, fare riferimento alla scheda tecnica ed alla certificazione ETA.

Riferimento

Caratteristiche del prodotto

Certificazione Europea per Categoria C1 e C2 in ZONA SISMICA secondo il TR049
Certificazione Europea ETA-08/0383 per calcestruzzo fessurato op.1 secondo EAD 330499-01-0601
Certificazione Europea ETA-12/0553 per ferri di ripresa post-installati secondo EAD 330087-01-0601
Certificazione Europea ETA-12/0543 per muratura secondo EAD 330076-01-0604.
Certificazione di resistenza al fuoco
Certificato per applicazioni nell'acqua potabile secondo norma NSF/ANSI 61.
Temperatura di lavoro dopo indurimento: -40 / +72°C (max 120°C breve periodo)
Impermeabile all'acqua secondo norma EN12390-8
Elevata resistenza chimica della resina solidificata
LEED tested A+

Scheda di Sicurezza disponibile online sul sito www.strongtie.eu/sds

Note tecniche

Altri

kem-up-vinylester-eta-08-0383-en-op1-seismic-2018-12-04-2873-cpr-m-527-12-10-2020.pdf

1683-kem-up-941-942-943.pdf

kem-up-vinylester-eta-12-0553-en-rebar-2021-01-01-2873-cpr-m-527-11-10-20.pdf

kem-up-vinylester-eta-12-0543-en-masonry-2021-02-15-2873-cpr-m-527-6-10-2020.pdf

kem-up-vinylester-fire-tr020-18-06-2018-en.pdf

Connettori

Elementi di fissaggio

Ancoranti e fissaggi

Presentazione

Immagini

Caratteristiche

Materiale

Vantaggi

Applicazione

Applicazioni

Idoneo per

Dati tecnici

KEM V

Interassi, distanze dai bordi e spessore del supporto - Calcestruzzo

Resistenza Caratteristica - Trazione - Nrk [kN] - Acciaio al carbonio 5.8

Resistenza caratteristica - Taglio - VRk [kN]

Resistenza di progetto - Trazione - NRd [kN] - Acciaio al carbonio 5.8

Resistenza di progetto - Taglio - VRd [kN]

Resistenza ammissibile - Trazione - N [kN] - Acciaio al carbonio 5.8

Resistenza ammissibile - Taglio - V [kN]

Resistenza Caratteristica sismico C1 - Trazione - NRk,eq,c1 [kN] - Acciaio al carbonio 5.8

Resistenza Caratteristica sismico C1 - Taglio - con rondella sismica - VRk,eq,c1 [kN]

Resistenza Caratteristica sismico C1 - Taglio - senza rondella sismica - VRk,eq,c1 [kN]

Resistenza di progetto sismico C1 - Trazione - NRd,eq,c1 [kN] - Acciaio al carbonio 5.8

Resistenza di progetto sismico C1 - Taglio - con rondella sismica - VRd,eq,c1 [kN]

Resistenza di progetto sismico C1 - Taglio - senza rondella sismica - VRd,eq,c1 [kN]

Resistenza ammissibile sismico C1 - Trazione - Neq,c1 [kN] - Acciaio al carbonio 5.8

Resistenza ammissibile sismico C1 - Taglio - con rondella sismica - Veq,c1 [kN]

Resistenza ammissibile sismico C1 - Taglio - senza rondella sismica - Veq,c1 [kN]

Muratura - Mattone pieno - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1

Muratura - Bimattone doppio UNI - fbk ≥ 28 MPa - ρ ≥ 1,2 kg/dm3 EN 771-1

Muratura - Mattone forato - fbk ≥ 6 MPa - ρ ≥ 0,6 kg/dm3 EN 771-1

Installazione

Parametri di installazione - Calcestruzzo

Riferimento

Caratteristiche del prodotto

Note tecniche

Altri

Certificazione

Valutazione tecnica europea (ETA)

Informazioni su Simpson Strong-Tie®

Simpson Strong-Tie Italy

Phone

Email

Website
