SWD

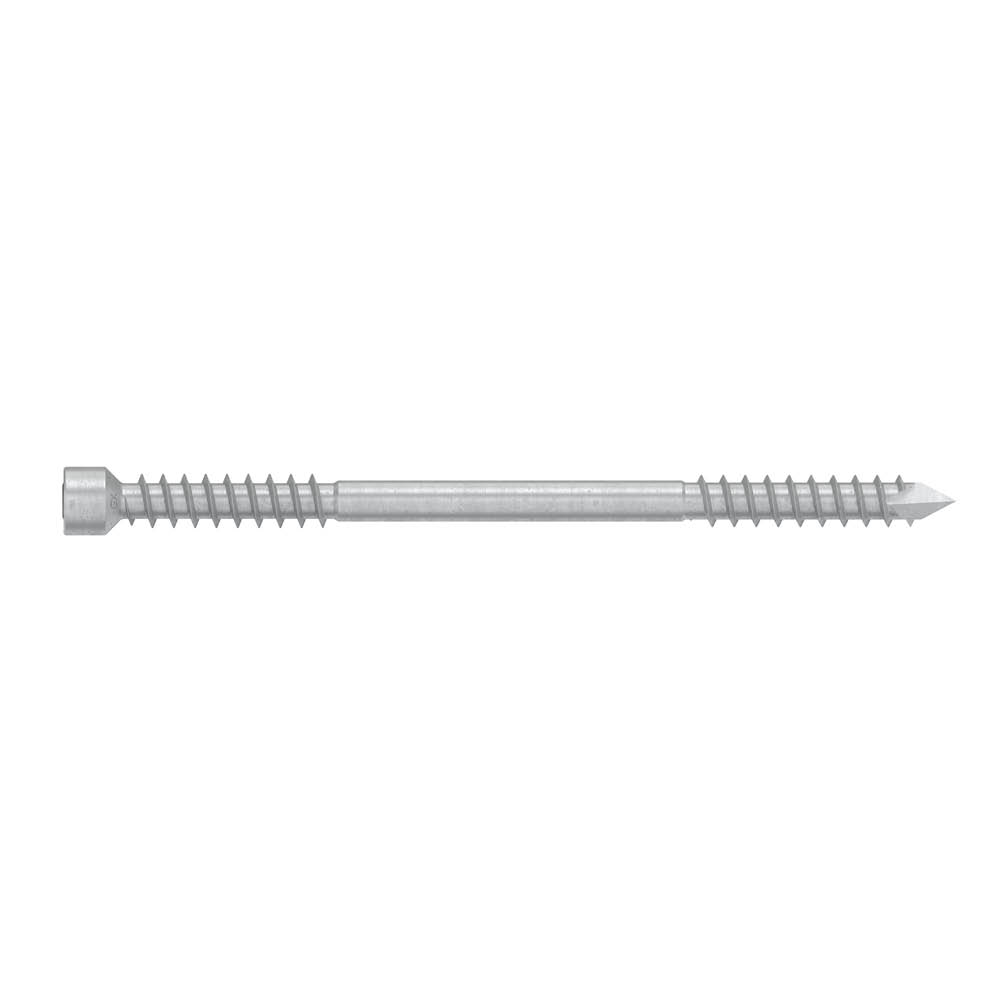

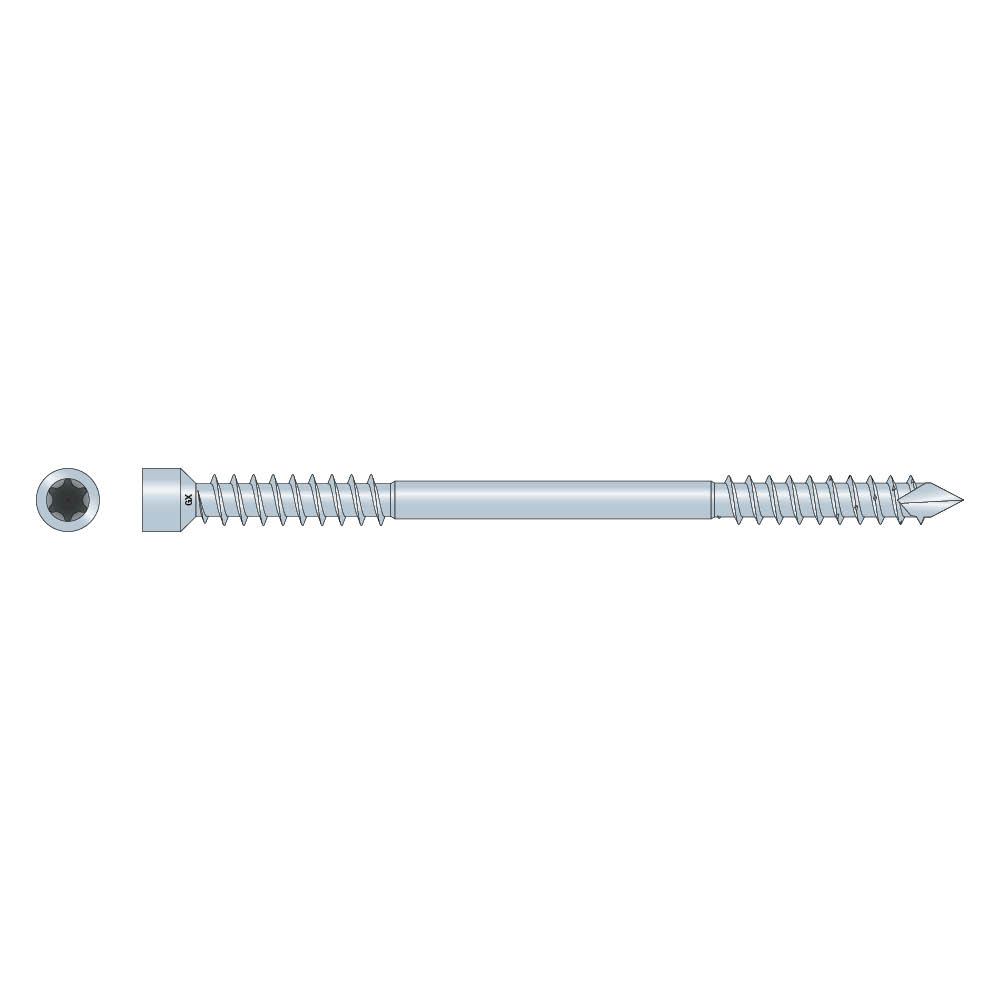

Vite per fissaggio strutturale a doppio filettatura

Le viti SWD possono essere utilizzate per creare connessioni quasi nascoste grazie alla piccola testa cilindrica. Il design della vite la rende adatta per installazioni inclinate e angolate che aumentano la capacità di carico.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Protec® +

Exterieur

EPD

Fastener Designer

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio
Rivestimento Protec^®

Caratteristiche prodotto

Testa cilindrica ridotta
Doppia filettatura
Punta a scalpello

Applicazione

Applicazioni

Legno-Legno

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Codice	Dimensioni [mm]										Q.tà
Codici	Codice	d	l	d_h	d₁	A_h	h_t	l_g1	l_g2	t_fix	Inserto	Q.tà
SWD6.5X65	75425	6.5	65	8	4	-	-	28	21.5	-	T-30	50
SWD6.5X90	75426		90	8	4	-	-	40	33.5	-	T-30	50
SWD6.5X130	75427		130	8	4	-	-	40	33.5	-	T-30	50
SWD6.5X160	75428		160	8	4	-	-	65	58.5	-	T-30	50
SWD6.5X190	75429		190	8	4	-	-	80	73.5	-	T-30	50
SWD6.5X220	75430		220	10	4	-	-	95	88.5	-	T-30	50
SWD8.0X90	75431	7.8	90	10	5.4	-	-	40	31.5	-	T-40	50
SWD8.0X130	75432		130	10	5.4	-	-	40	31.5	-	T-40	50
SWD8.0X160	75433		160	10	5.4	-	-	65	56.5	-	T-40	50
SWD8.0X190	75434		190	10	5.4	-	-	80	71.5	-	T-40	50
SWD8.0X220	75435		220	10	5.4	-	-	95	86.5	-	T-40	50
SWD8.0X245	75436		245	10	5.4	-	-	107.5	99	-	T-40	50
SWD8.0X275	75437		275	10	5.4	-	-	107.5	99	-	T-40	50
SWD8.0X300	75438		300	10	5.4	-	-	135	126.5	-	T-40	50
SWD8.0X330	75439		330	10	5.4	-	-	135	126.5	-	T-40	50

Capacità caratteristiche

Codici	Momento di snervamento caratteristico – M_y,k [Nm]	Resistenza caratteristica ad estrazione - f_ax,k,90° [N/mm²]	Parametro caratteristico all’attraversamento della testa - f_head,k [N/mm²]	Resistenza caratteristica a trazione - f_tens,k [kN]	Resistenza caratteristica a torsione - f_tor,k [Nm]	Rapporto torsionale
SWD6.5X65	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X90	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X130	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X160	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X190	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X220	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD8.0X90	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X130	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X160	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X190	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X220	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X245	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X275	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X300	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X330	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD6.5	12.4	13.7	-	14.5	12.6	-
SWD8	26.8	13.1	-	25.3	27.7	-
