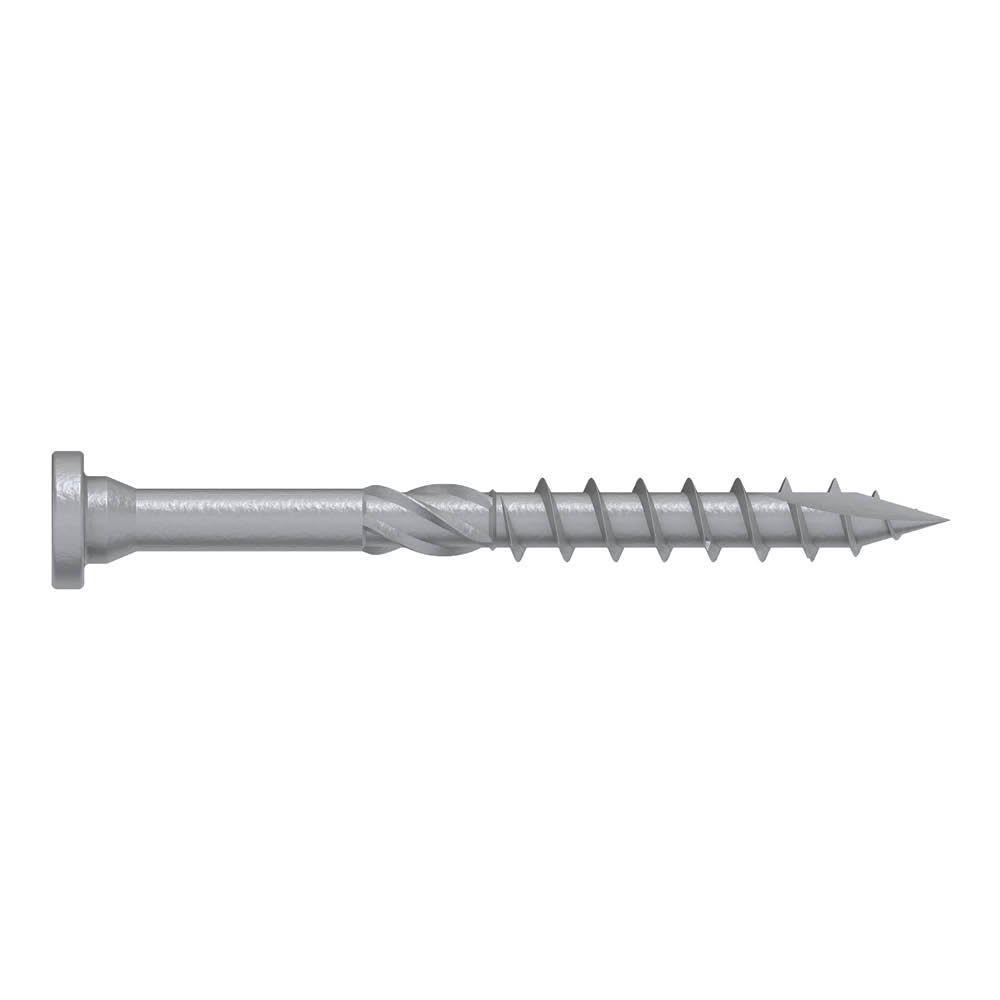

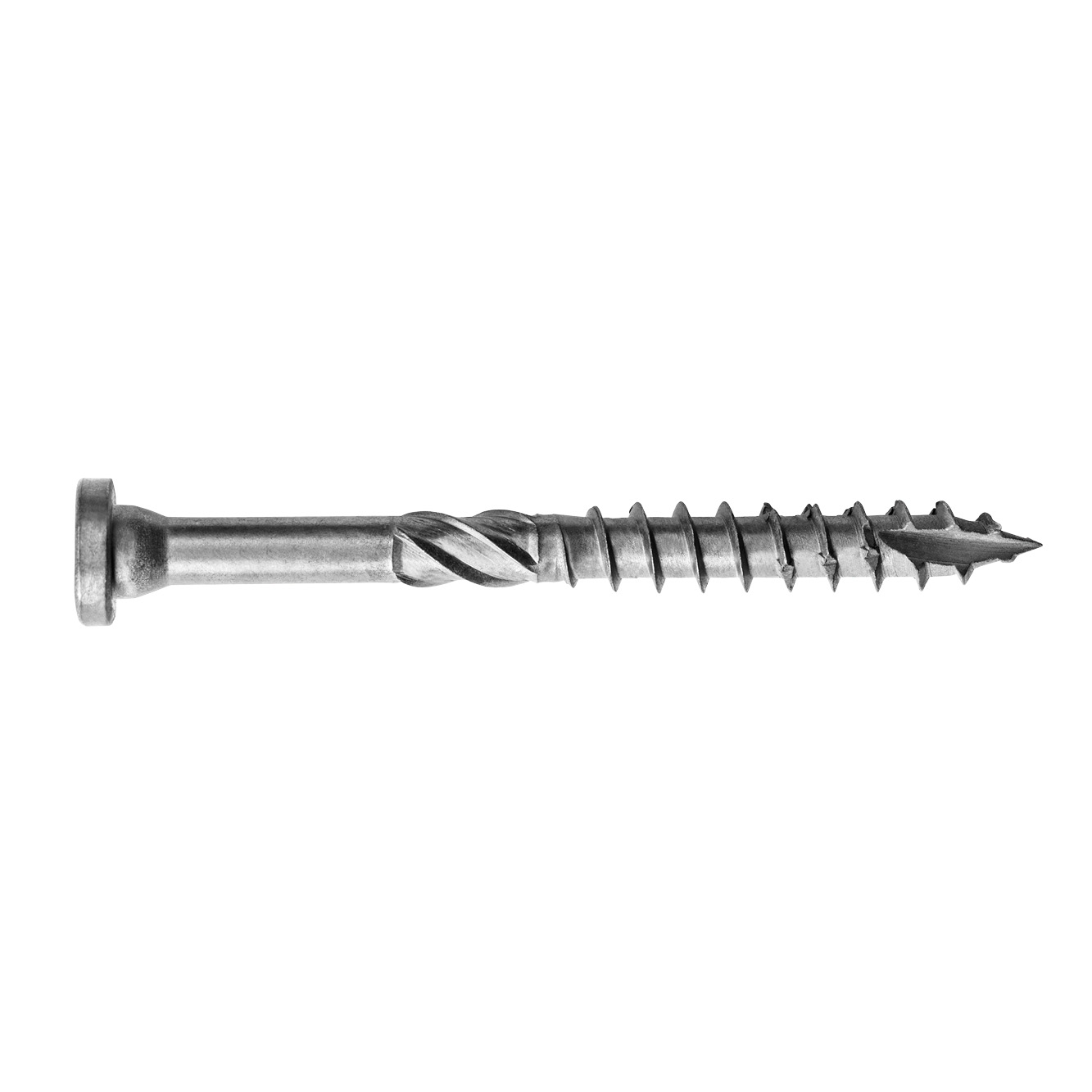

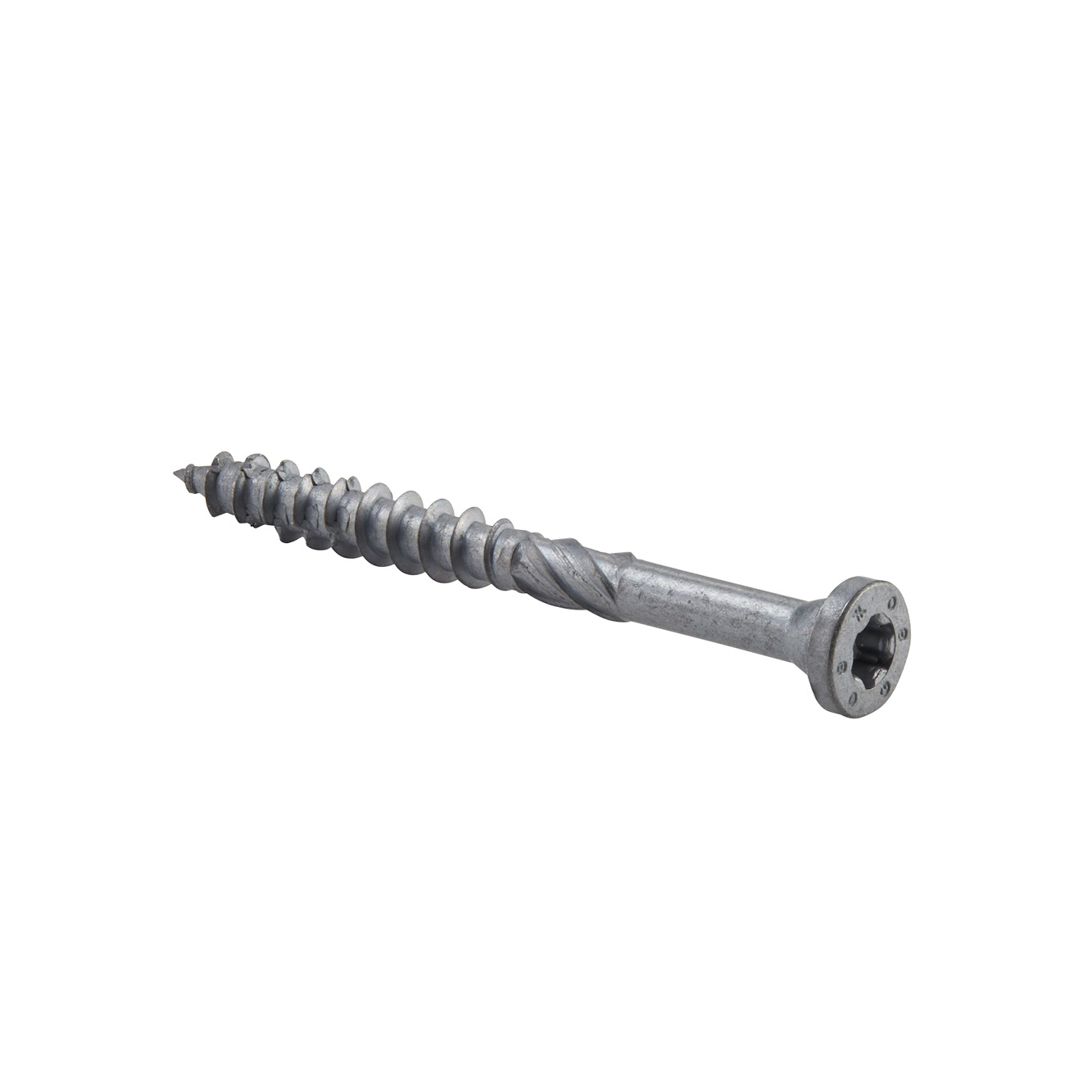

SSF
Vite portante per legno - connessioni acciaio/legno

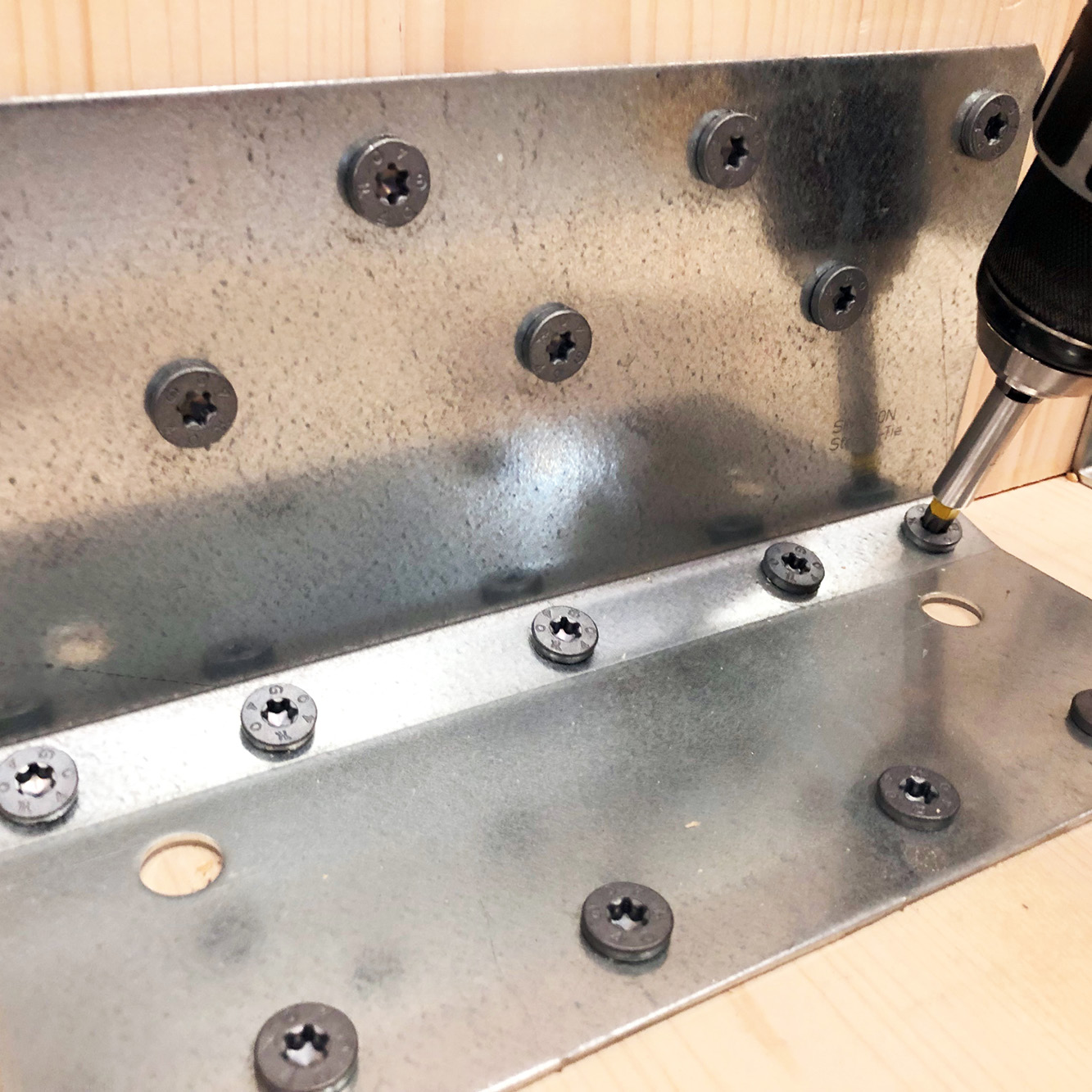

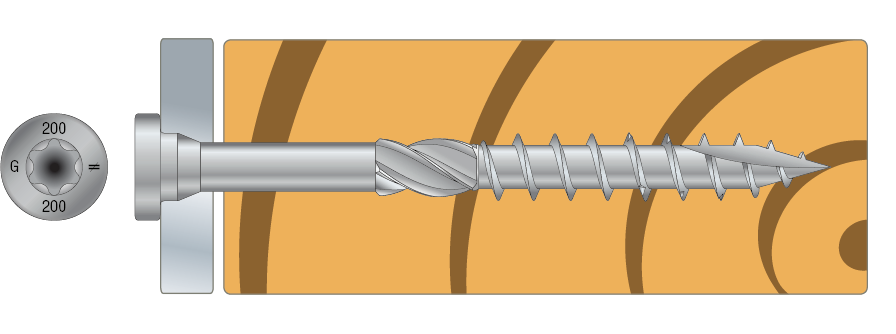

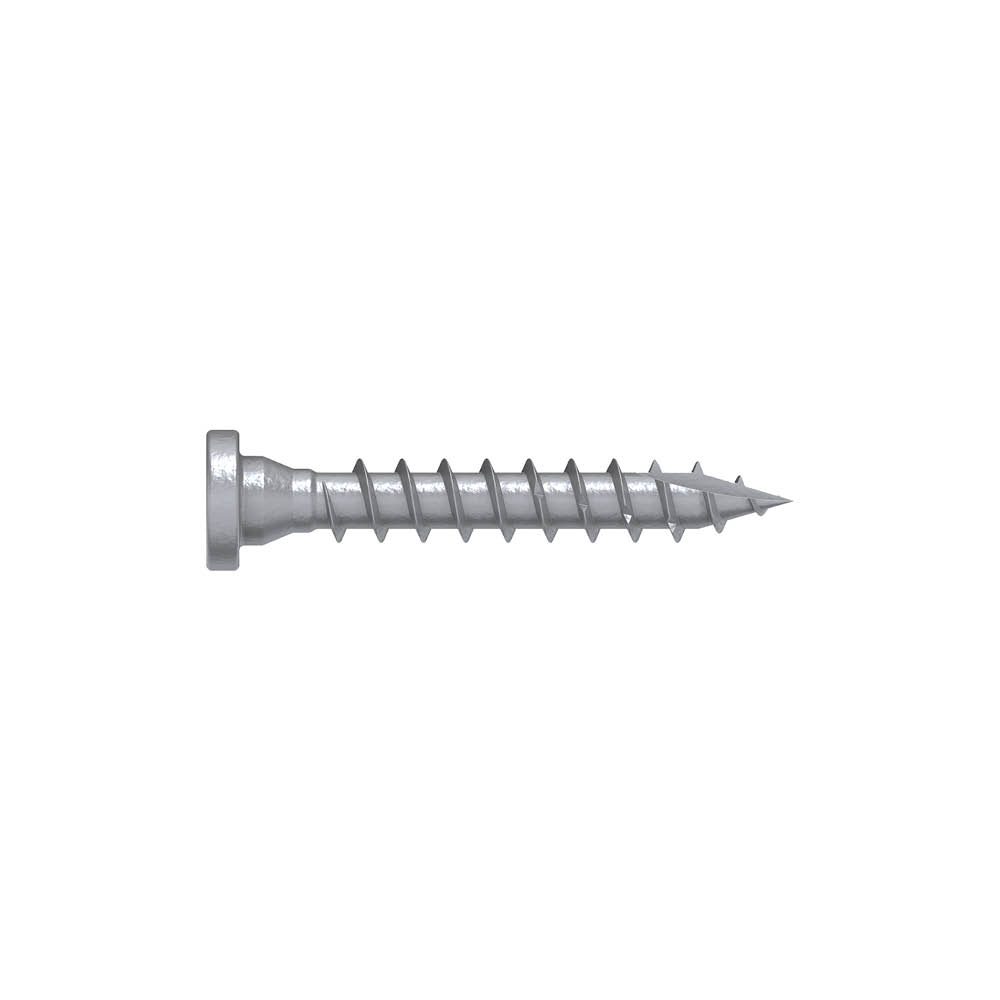

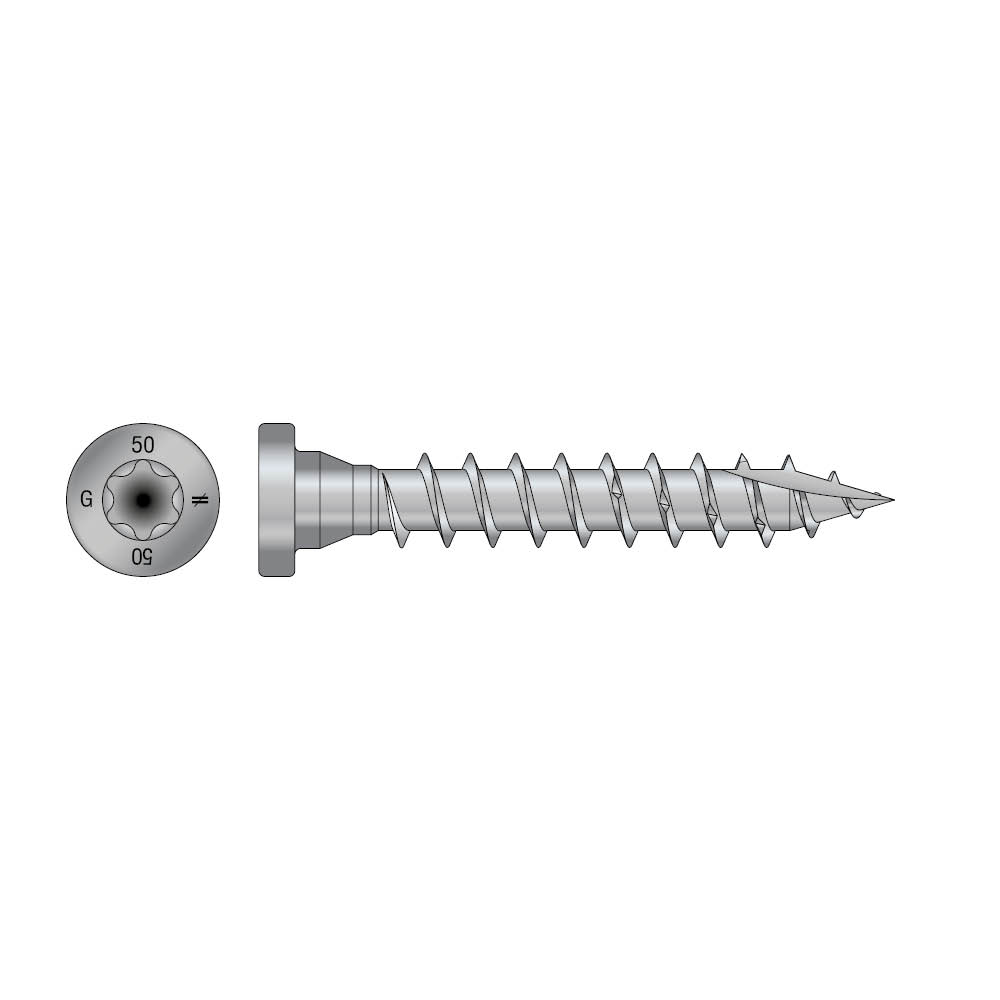

La vite SSF è una vite di collegamento per carichi pesanti progettata per applicazioni acciaio-legno. Il design della vite fornisce un'eccellente connessione all'acciaio e può trasferire carichi elevati. La testa piana con impronta Torx crea un risultato finale esteticamente migliore.
Marquage CE
ETE
Impreg® +
Exterieur
Fastener Designer
Dettagli del prodotto
Immagini
Caratteristiche
Applicazione
Dati tecnici

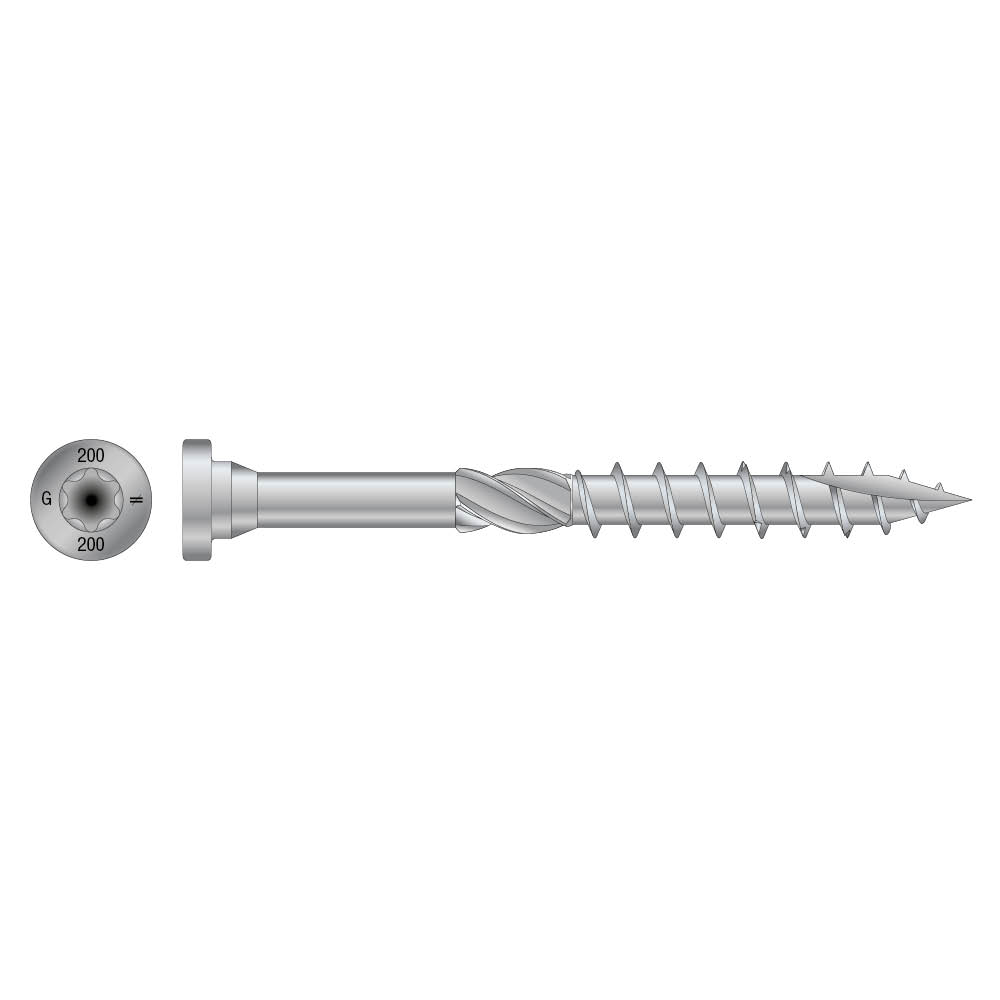

Dimensioni
Gamma prodotto
| Codici | Codice | DB nr. | NOBB nr. | Dimensioni [mm] | Q.tà | Peso [kg] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | bit | Filetto | ||||||
| SSF8.0X40 | 75185 | 2054545 | 55520742 | 8 | 40 | 13 | 3 | 8.2 | 5.1 | 32 | T-40 | FT | 50 | 0.01 |
| SSF8.0X60 | 75186 | 2054546 | 55520757 | 60 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 | PT | 50 | 0.014 | |
| SSF8.0X80 | 75187 | 2054547 | 55520761 | 80 | 13 | 3 | 8.2 | 5.1 | 42 | T-40 | PTM | 50 | 0.014 | |
| SSF10.0X40 | 75188 | 2054548 | 55520776 | 10 | 40 | 15 | 3 | 10.2 | 6.2 | 32 | T-40 | FT | 50 | 0.014 |
| SSF10.0X60 | 75189 | 2054549 | 55520780 | 60 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 | PT | 50 | 0.017 | |
| SSF10.0X80 | 75190 | 2054550 | 55520795 | 80 | 15 | 3 | 10.2 | 6.2 | 42 | T-40 | PTM | 50 | 0.026 | |

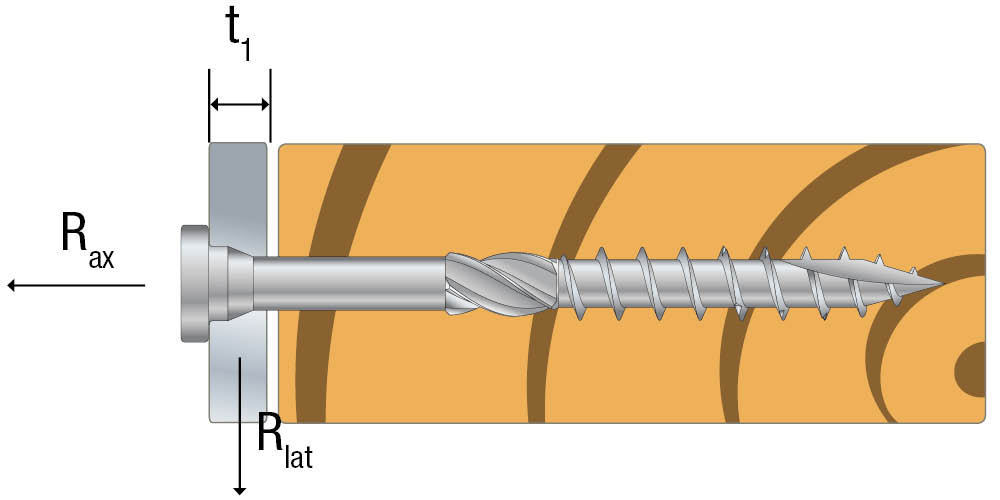

Capacità caratteristiche
| Codici | Capacità caratteristiche | ||||
|---|---|---|---|---|---|
| Momento di snervamento caratteristico – My,k [My.k] [Nm] | Resistenza caratteristica ad estrazione - fax,k,90° [fax.k.90°] [N/mm²] | Parametro caratteristico all’attraversamento della testa - fhead,k [fhead.k] [N/mm²] | Resistenza caratteristica a trazione - ftens,k [ftens.k] [kN] | Rapporto torsionale | |
| SSF8.0X40 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X60 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF8.0X80 | 25.3 | 13.9 | - | 24.1 | ≥ 1,5 |
| SSF10.0X40 | - | - | - | - | - |
| SSF10.0X60 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
| SSF10.0X80 | 38.7 | 12.1 | - | 32.8 | ≥ 1,5 |
