FB20
Bandella metallica perforata in rotolo
La bandella FB20 è utilizzata per prevenire l'instabilità degli elementi in legno. Viene utilizzata principalmente per le capriate.
Marquage CE
Classe service 2
Acier galvanisé Z275
Intérieur
Presentazione
Immagini
Caratteristiche
Applicazione
Dati tecnici
Dimensioni di prodotto
Dimensioni
| Riferimento | connettore dimensioni | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| dimensioni del prodotto[mm] | fori[mm] | altro | |||||||
| A[mm] | B[mm] | t[mm] | ∅[mm] | Dim. | Square | Min. section 19.3mm²[mm²] | quantità per scatola | peso[kg] | |
| FB12 | 12* | 10 m | 0.7 | Ø4,4 | - | - | 5.3 | 15.0 | 0.67 |
| FB17 | 17* | 10 m | 0.7 | Ø3 | Ø6,3 | - | 7.4 | 10.0 | 0.91 |
| FB20 | 20 | 10 m | 0.9 | Ø4 | Ø7 | 7x7 | 10.8 | 10.0 | 1.2 |
* Non certificato CE

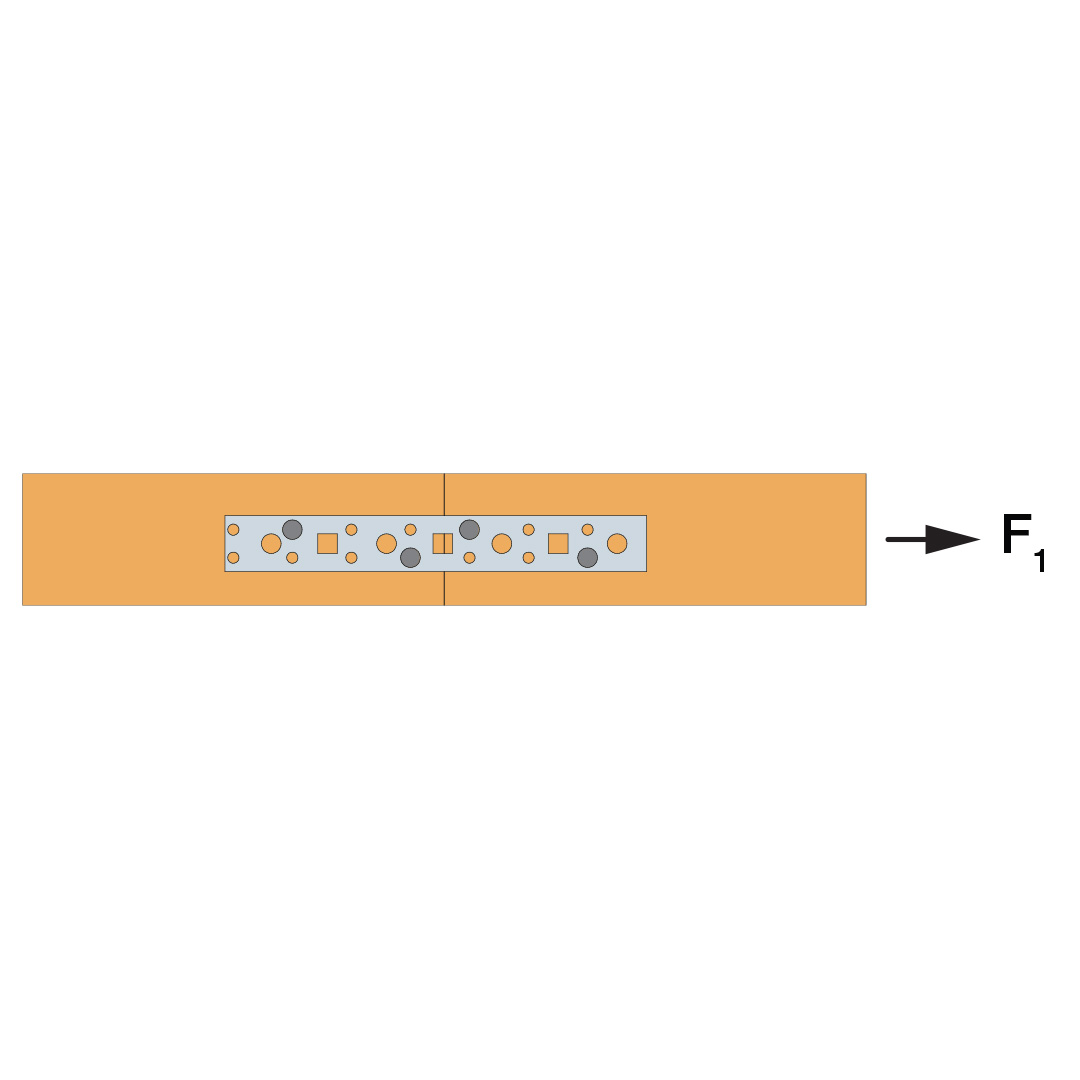

Capacità di carico
Dimensioni
| Riferimento | Straps capacità | ||||
|---|---|---|---|---|---|
| Characteristic capacities - legno C24[kN] | |||||
| R₁,ₖ[kN] | |||||
| acciaio | 35 | 40 | 50 | 60 | |
| FB12 | - | - | - | - | - |
| FB17 | - | - | - | - | - |
| FB20 | 3,2 / kmod | 1,66 x n | 1,85 x n | 2,22 x n | 2,36 x n |
*Il valore R1,k è calcolata in base alle capacità dei chiodi, ma non deve superare il valore massimo.
n = numero effettivo di chiodi nella fila secondo l'Eurocodice 5 - 8.3.1.1 (8).
FB12 e FB17 non certificate CE
Capacità caratteristiche
| Riferimento | Straps capacità |
|---|---|
| Strap Characteristic Tensile capacità[kN] | |
| R₁,ₖ | |
| FB12 | - |
| FB17 | - |
| FB20 | 3 |
La capacità della connessione è la minore tra la capacità di trazione caratteristica dichiarata della bandella e la capacità di fissaggio.
Per determinare la capacità della connessione si devono considerare la quantità, il tipo e le dimensioni dei fissaggi, le distanze tra i bordi e i materiali di base.
FB12 e FB17 non certificate CE
