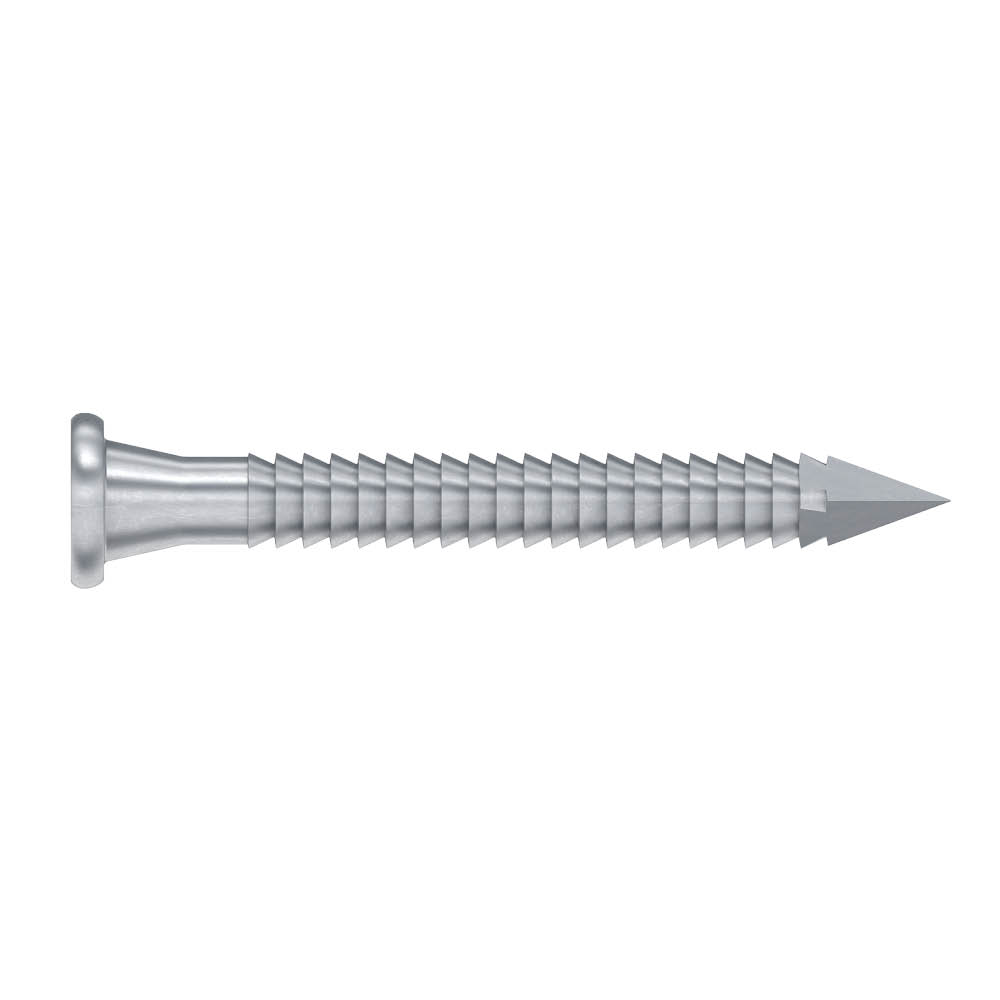

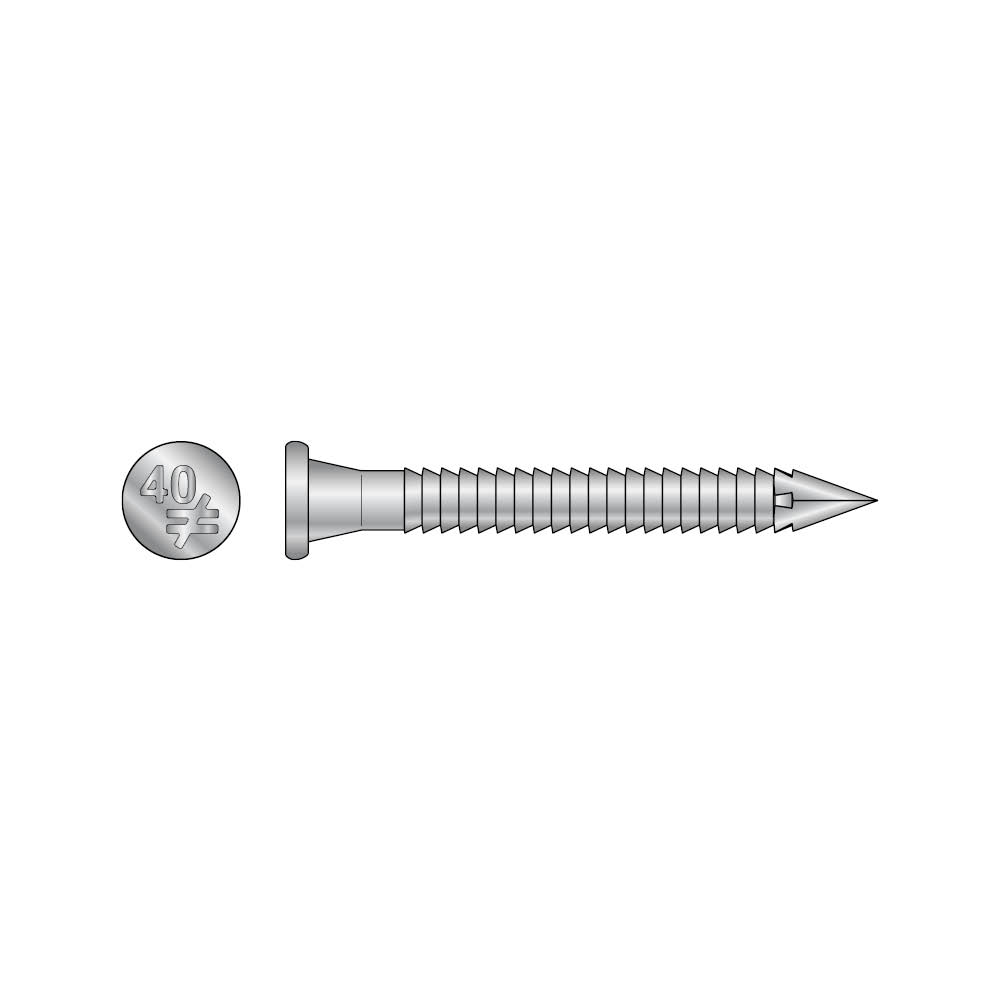

I chiodi CNA sono chiodi di collegamento con collare sottotesta ad aderenza migliorata. Questi chiodi sono consigliati per gli assemblaggi strutturali e per l'installazione dei connettori su legno. Tutti i test e certificazioni dei connettari Simpson sono stati eseguiti con questo tipo di chiodo. I chiodi CNA riportano la marcatura ≠ "no equal" e lunghezza del chiodo.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Acier électrozingué 12µm

EPD

Fastener Designer

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio C9D o C10D - Zincatura galvanica.

Caratteristiche

Certificato CE EN14592 (solamente Ø3,1).
ETA-04/0013.
Collare sottotesta calibrato con invito conico per un inserimento sicuro nei fori dei connettori.
Elevata resistenza all'estrazione

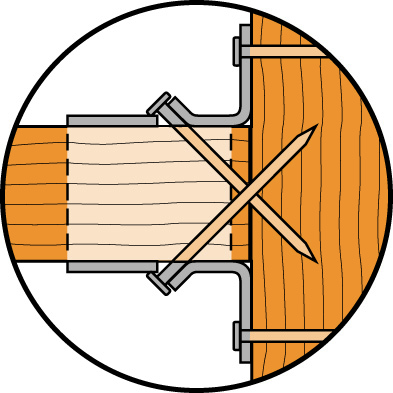

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno composito, lamellare
Elemento secondario: legno massiccio, legno composito, lamellare

Utilizzo

Fissaggio di:

Scarpe d'ancoraggio
Angolari
Bandelle
Piastre

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Dati tecnici

Dimensioni

Dimensioni e Capacità

Codici	Dimensioni [mm]					Capacità caratteristica laterale R_lat,k / Spessore materiale [mm] [kN]			Capacità caratteristiche				Capacità caratteristica assiale R_ax,k [kN]
Codici	l	l_g	d	d_h	h_t	1,2 mm	1,5 - 2,0 mm	2,5 - 4,0 mm	Momento di snervamento caratteristico – M_y,k [M_y.k] [Nm]	Parametro caratteristico ad estrazione - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Parametro caratteristico all’attraversamento della testa - f_head,k [f_head.k] [N/mm²]	Resistenza caratteristica a Trazione - f_tens,k [f_tens.k] [kN]	Capacità caratteristica assiale R_ax,k [kN]
CNA3.1X35	-	-	-	-	-	-	-	-	-	-	-	-	-
CNA4.0X40	40	31	4	7	1.5	1.9	1.9	1.8	-	-	-	-	0.7
CNA4.0X50	50	41	4	7	1.5	2.2	2.2	2.2	-	-	-	-	1
CNA4.0X60	60	51	4	7	1.5	2.4	2.4	2.4	-	-	-	-	1.2
CNA4.0X75	75	66	4	7	1.5	2.5	2.5	2.5	-	-	-	-	1.5
CNA4.0X100	100	70	4	7	1.5	2.5	2.5	2.5	-	-	-	-	1.4
CNA6.0X60	60	50	6	12	2	-	-	-	-	-	-	-	-
CNA6.0X80	80	70	6	12	2	-	-	-	-	-	-	-	-
CNA6.0X100	100	70	6	12	2	-	-	-	-	-	-	-	-

I carichi si riferiscono a piastre di acciaio di spessore 2 mm ed a legno di classe C24, per altri spessori e materiali fare riferimento a ETA-04/0013.

Gamma prodotto

Codici	DB nr.	NOBB nr.	Gunnebo art.nr	Dimensioni [mm]					Q.tà	Imballo	Peso [kg]
Codici	DB nr.	NOBB nr.	Gunnebo art.nr	l	l_g	d	d_h	h_t	Q.tà	Imballo	Peso [kg]
CNA3.1X35	-	-	-	-	-	-	-	-	-	-	0.002
CNA4.0X40	1868694	21221544	Z465237	40	31	4	7	1.5	250	2000	0.005
CNA4.0X50	1868686	21221551	Z465732	50	41		7	1.5	250	2000	0.004
CNA4.0X60	1868678	21221569	Z466335	60	51		7	1.5	250	2000	0.005
CNA4.0X75	1322080	42316294	Z466636	75	66		7	1.5	250	2000	0.008
CNA4.0X100	1371870	42671512	-	100	70		7	1.5	250	2000	0.007
CNA6.0X60	1371937	-	-	60	50	6	12	2	100	800	0.014
CNA6.0X80	1371940	-	-	80	70		12	2	100	800	0.018
CNA6.0X100	1371918	-	-	100	70		12	2	100	800	0.023

Prestazioni - ETA-04/0013

Codici	Capacità caratteristica laterale R_lat,k / Spessore materiale [mm] [kN]			Capacità caratteristica assiale R_ax,k [kN]	Capacità caratteristiche [kN]
Codici	1,2 mm	1,5 - 2,0 mm	2,5 - 4,0 mm	Capacità caratteristica assiale R_ax,k [kN]	R_ax,k	R_lat,k
CNA3.1X35	-	-	-	-	-	-
CNA4.0X40	1.9	1.9	1.8	0.7	0.74	1.85
CNA4.0X50	2.2	2.2	2.2	1	0.98	2.22
CNA4.0X60	2.4	2.4	2.4	1.2	1.23	2.36
CNA4.0X75	2.5	2.5	2.5	1.5	1.45	2.5
CNA4.0X100	2.5	2.5	2.5	1.4	1.43	2.48
CNA6.0X60	-	-	-	-	1.84	3.97
CNA6.0X80	-	-	-	-	2.15	4.47
CNA6.0X100	-	-	-	-	2.15	4.47
