FP

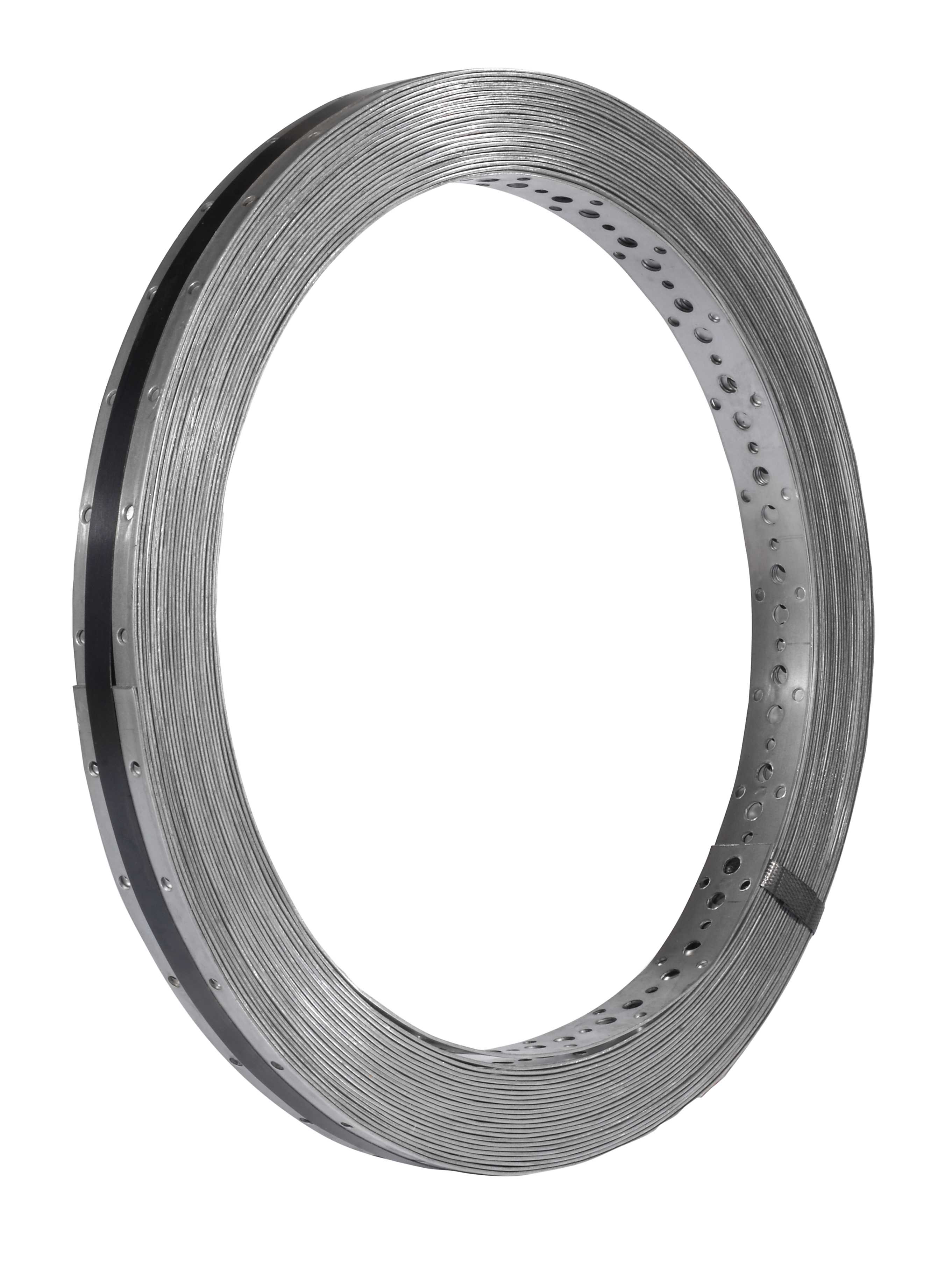

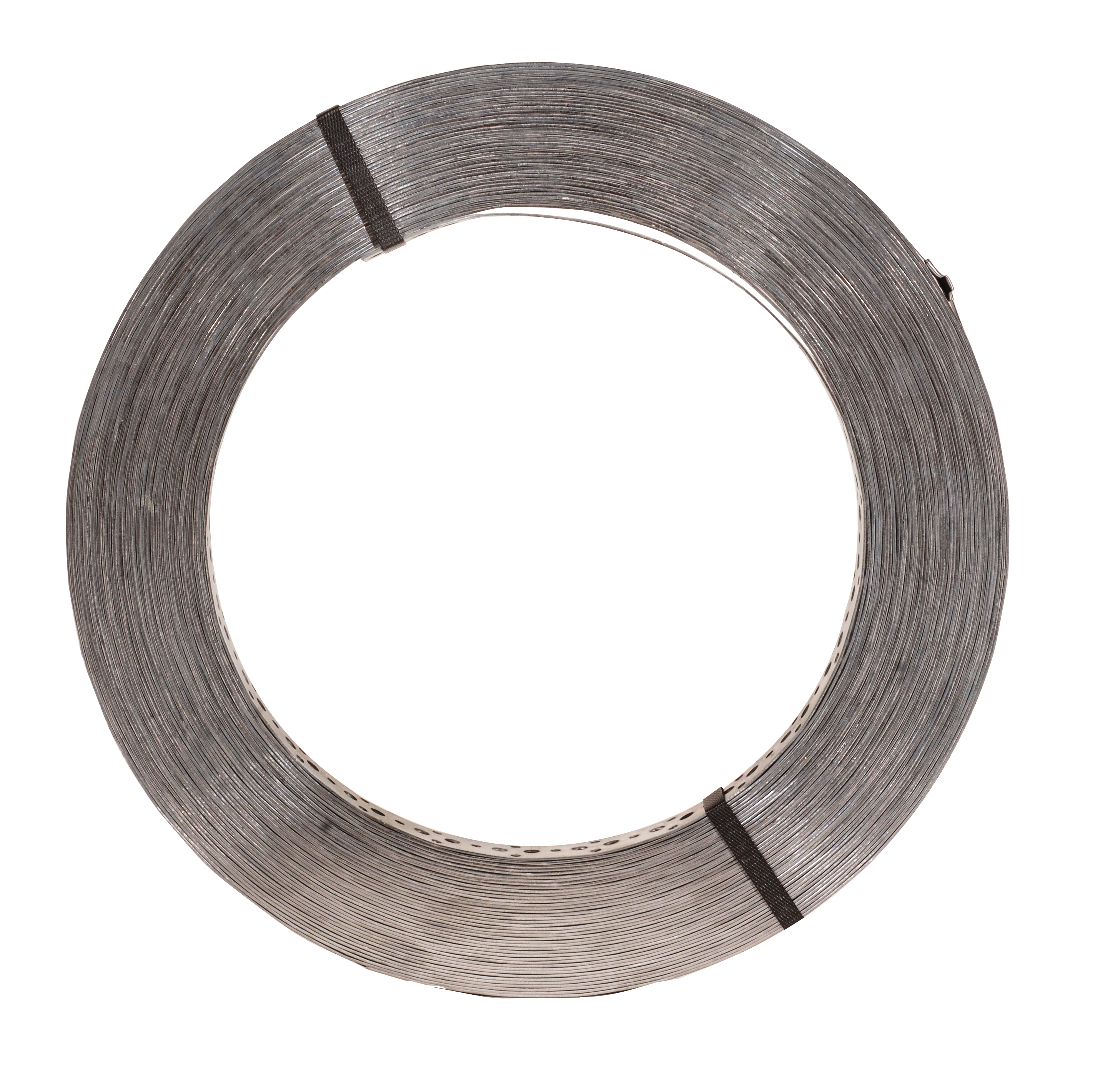

Bandella metallica perforata in rotolo
La bandella FP è utilizzata per prevenire l'instabilità degli elementi in legno. Viene utilizzata principalmente per le capriate.
Marquage CE
Classe service 2
Intérieur
Acier galvanisé Z275
Presentazione
Immagini
Collegamento delle pareti a telaio alla soletta in calcestruzzo
Bandella metallica perforata FP
Caratteristiche
Applicazione
Dati tecnici
Gamma prodotto
Dimensioni
| Riferimento | connettore dimensioni | ||||||
|---|---|---|---|---|---|---|---|
| dimensioni del prodotto[mm] | fori[mm] | altro | |||||
| A[mm] | B[mm] | t[mm] | ∅[mm] | Dim. | Min. section 19.3mm²[mm²] | peso[kg] | |
| FP60/2/25 | 60 | 25 | 2 | Ø5 | Ø8 | 90 | 22 |
| FP60/1.5/25 | 60 | 25 | 1.5 | Ø5 | Ø8 | 60 | 17 |
Capacità di carico
Dimensioni
| Riferimento | Straps capacità | ||||
|---|---|---|---|---|---|
| Characteristic capacities - legno C24[kN] | |||||
| R₁,ₖ[kN] | |||||
| acciaio | 35 | 40 | 50 | 60 | |
| FP60/2/25 | 26,73 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| FP60/1.5/25 | 17,7 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
*Il valore R1,k è calcolata in base alle capacità dei chiodi, ma non deve superare il valore massimo.
n = numero effettivo di chiodi nella fila secondo l'Eurocodice 5 - 8.3.1.1 (8).
