ZYK / ZYKT

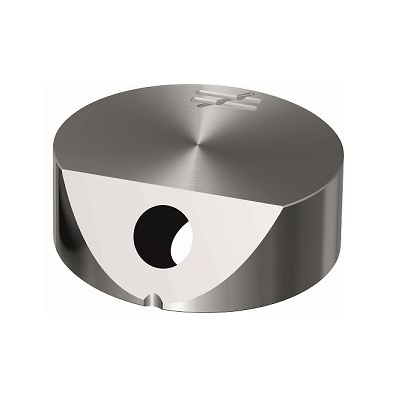

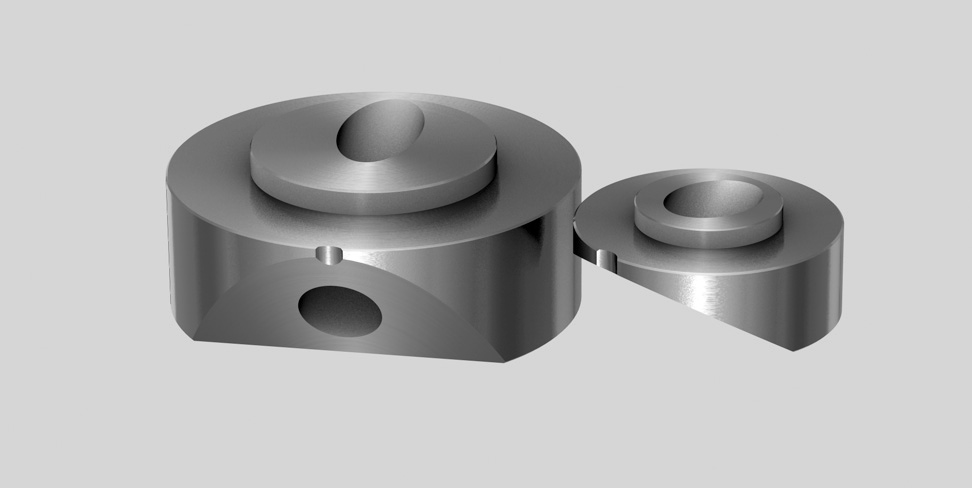

Connettore ZYKLOP per viti inclinate

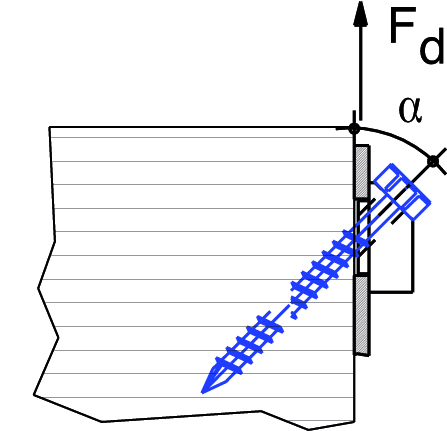

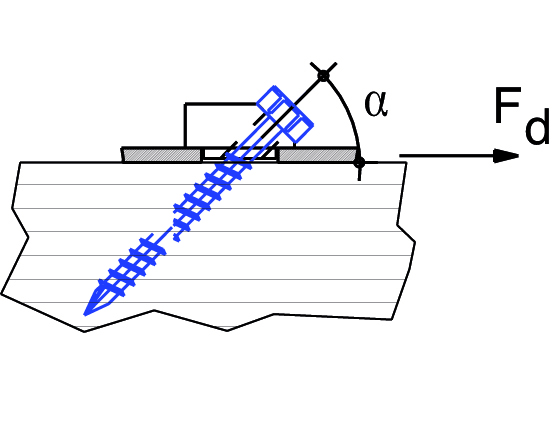

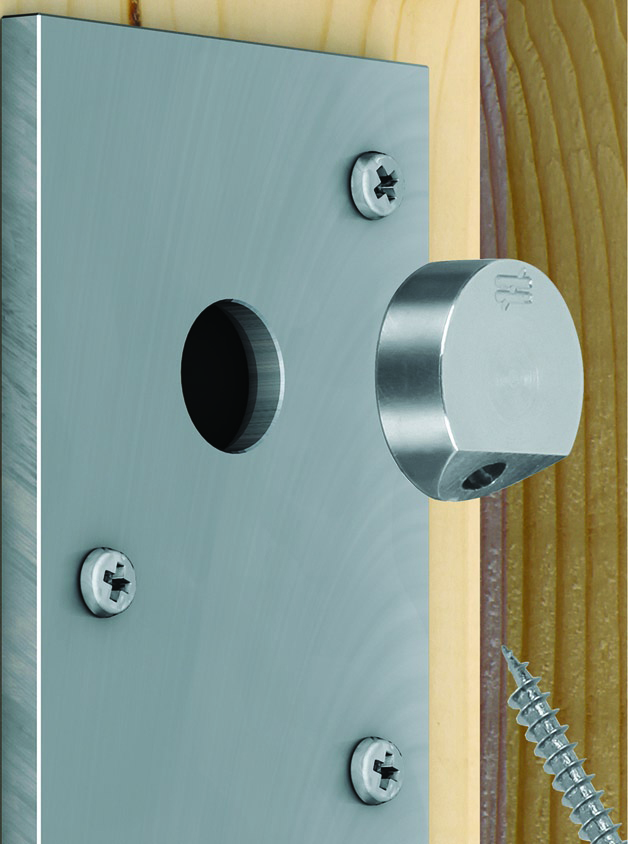

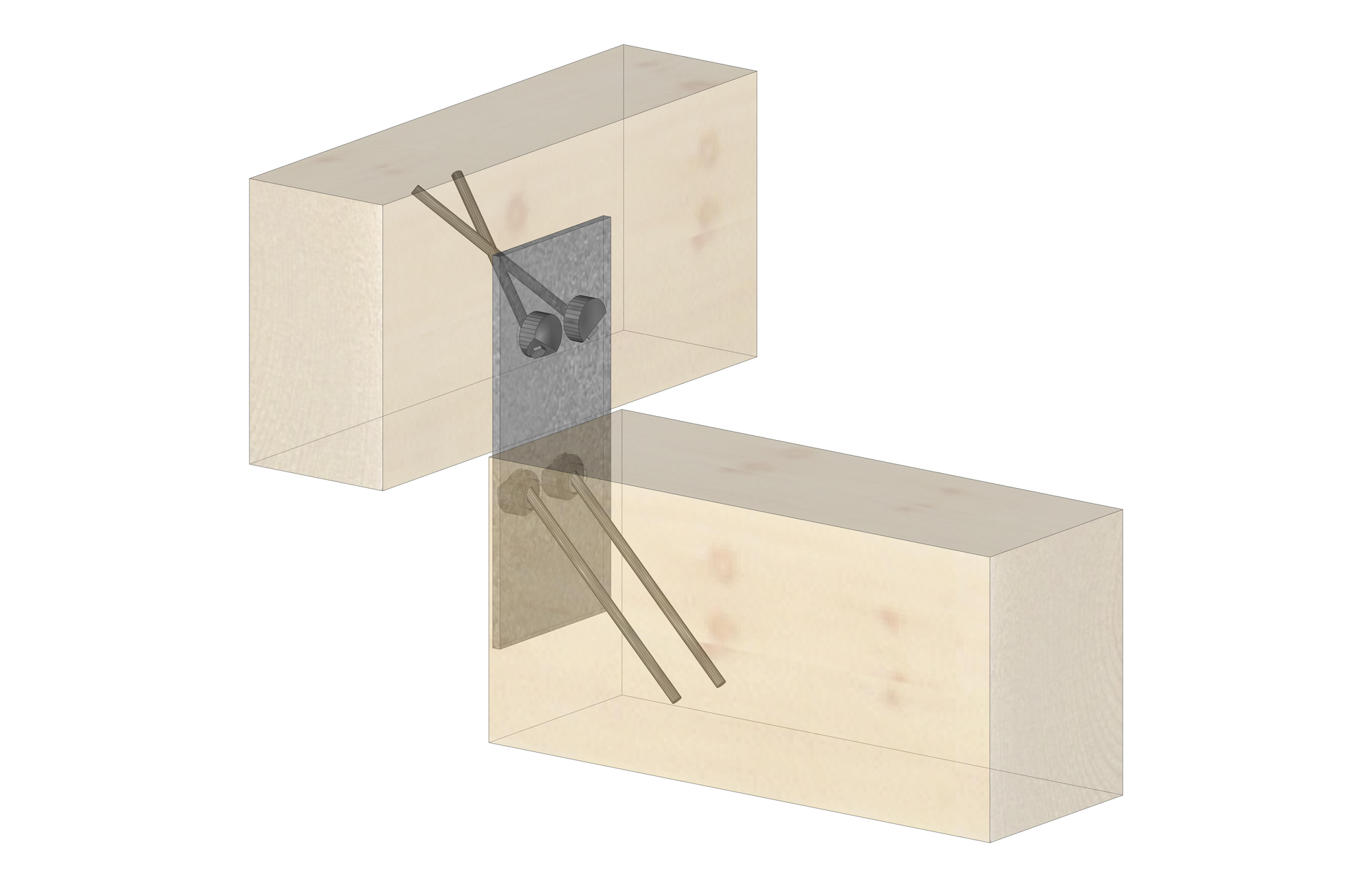

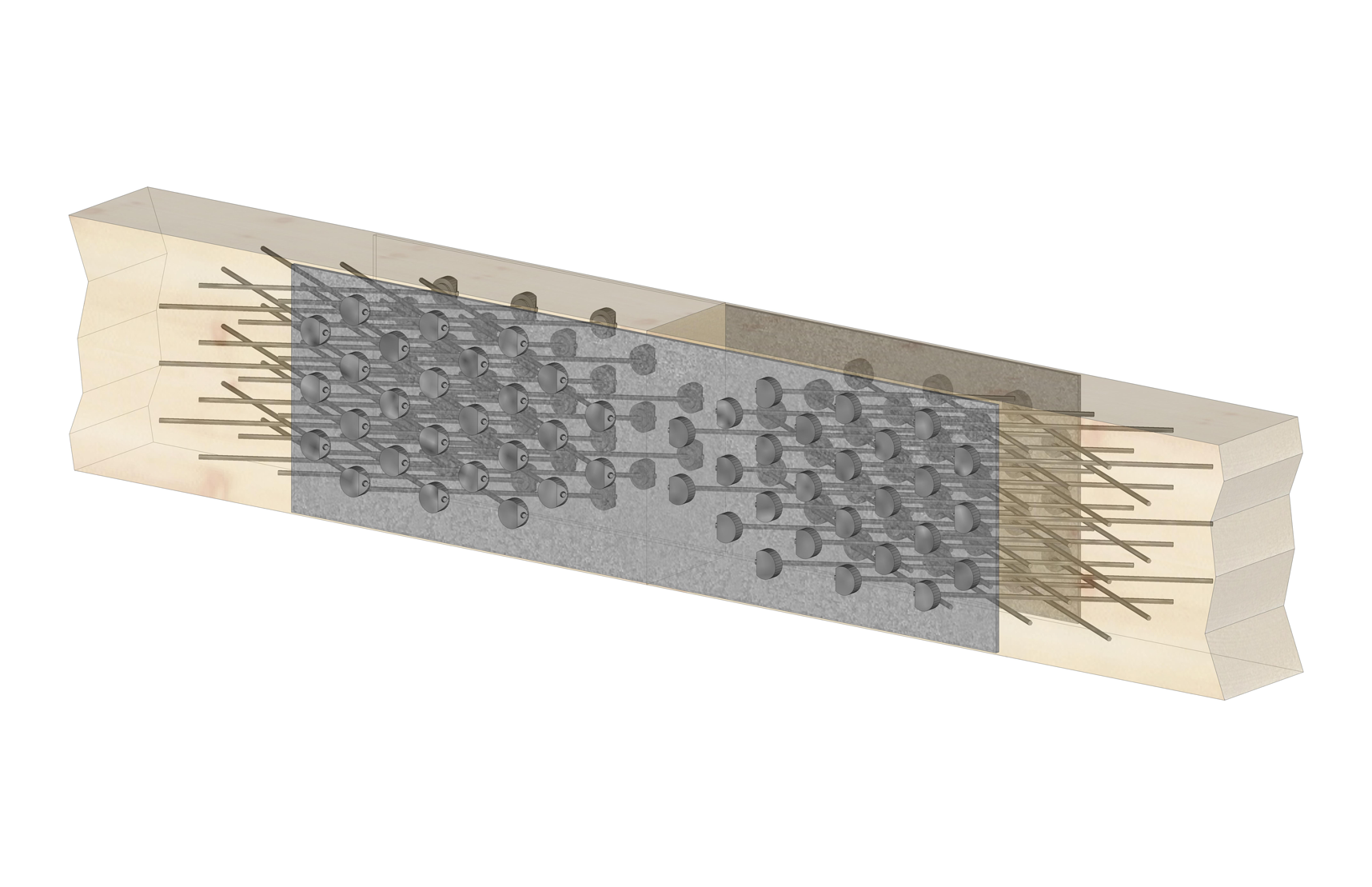

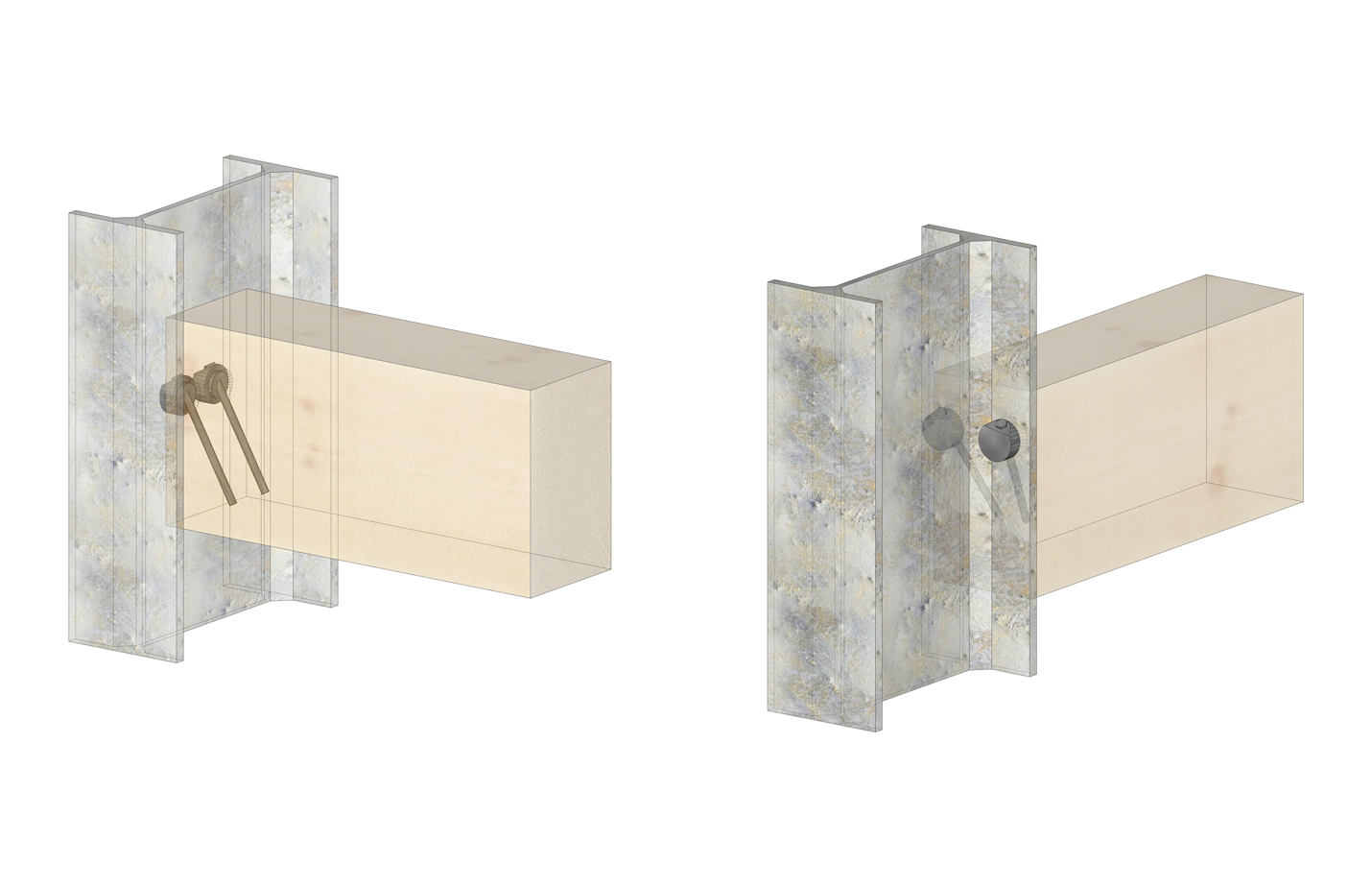

ZYKLOP™ è un connettore speciale che consente di collegare la lamiera d'acciaio ai componenti in legno utilizzando un piano inclinato completamente filettato. La lamiera d'acciaio è dotata di aperture rettangolari imperative. Il collegamento può essere effettuato sul lato o sull'estremità del legno.
Marquage CE
ETE
Classe service 2
Acier électrozingué
Intérieur
EPD
Dettagli del prodotto
Immagini
Caratteristiche
Applicazione
Dati tecnici
Dimensioni
Gamma prodotto
| Codici | Dimensioni [mm] | Tipo punta | Peso [kg] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Connettore ZYKLOPTM | Viti SST | Spessore minima piastra | |||||||||

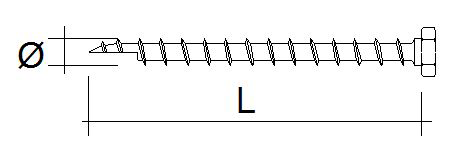

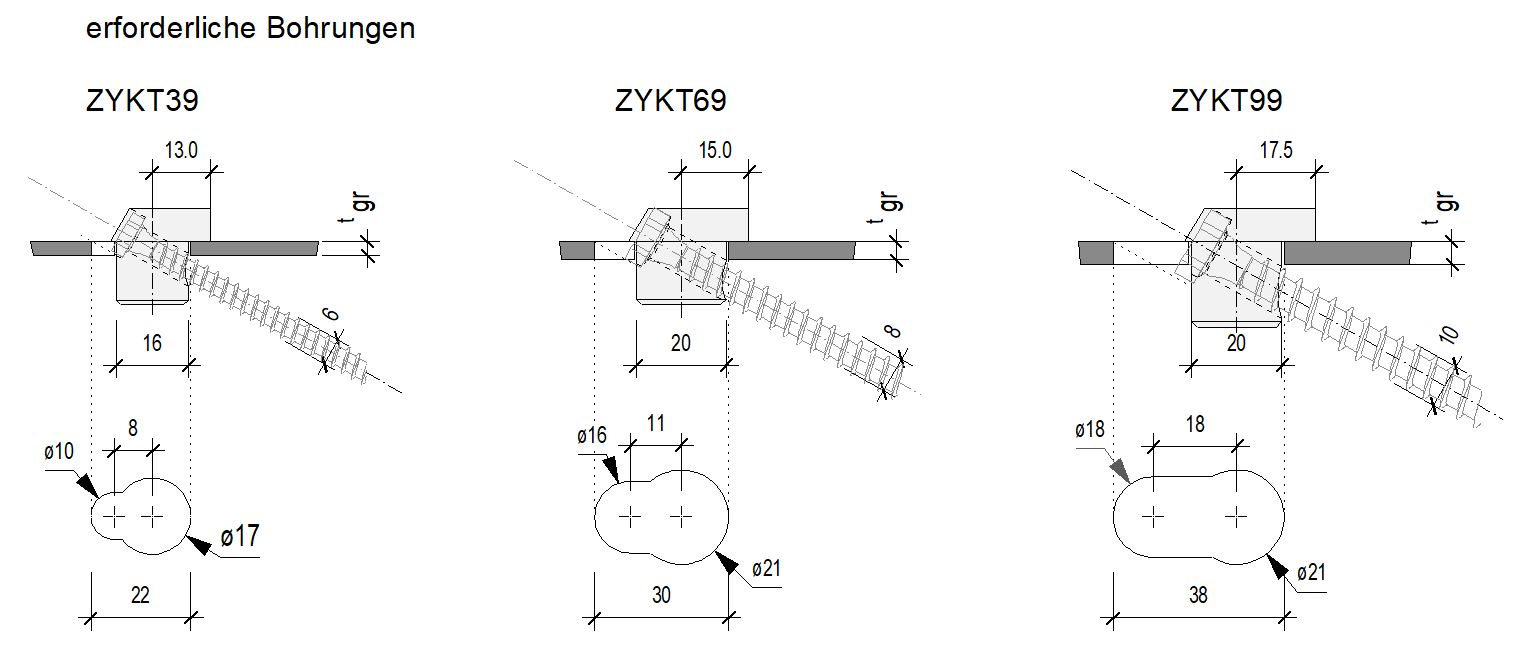

| A | B | C | D | Pendenza α° | X* | ∅ x L | Lunghezza filettata | tgr | |||
| ZYK10 | 32 | 20 | 11.5 | 1.9 | 30 | 16 | 6x200 | 192 | 3 | BZYK6 | 0.098 |
| ZYK11 | 25 | 16 | 10 | 1.9 | 45 | 11 | 6x200 | 192 | 6 | BZYK6 | 0.07 |
| ZYK12 | 20 | 12 | 7.5 | 1.9 | 60 | 8 | 6x200 | 192 | 10 | BZYK6 | 0.043 |
| ZYK40 | 45 | 27 | 14 | 2.9 | 30 | 23 | 8x300 | 290 | 5 | BZYK8 | 0.24 |
| ZYK41 | 30 | 20 | 12 | 2.9 | 45 | 14 | 8x300 | 290 | 8 | BZYK8 | 0.14 |
| ZYK42 | 25 | 16 | 9.5 | 2.5 | 60 | 10 | 8x300 | 290 | 9 | BZYK8 | 0.1 |
| ZYK70 | 50 | 30 | 16.5 | 3.4 | 30 | 26 | 10x400 | 388 | 5 | BZYK10 | 0.38 |
| ZYK72 | 30 | 20 | 11 | 2.9 | 60 | 11 | 10x400 | 388 | 12 | BZYK10 | 0.56 |
| ZYKT39 | 25 | 16 | 7.4 | 14 | 30 | 14 | 6x200 | 192 | 3 | BZYK6 | 0.1 |
| ZYKT69 | 30 | 20 | 7.5 | 14 | 30 | 17 | 8x300 | 290 | 4 | BZYK8 | 0.12 |
| ZYKT99 | 35 | 20 | 7.5 | 19 | 30 | 16 | 10x400 | 388 | 5 | BZYK10 | 0.19 |
*lunghezza passo
**Limiti di spessore tgr: spessore massimo dell'acciaio, fino a questo spessore non è necessario alcun taglio aggiuntivo nella linea della vite.
Capacità caratteristiche - Viti
| Codici | r ax,k,α [N/mm] | R t,u,k [kN] | |
|---|---|---|---|
| Elemento laterale in legno | Fine venature del legno | ||
| ZYK10 | 62.1 | 81 | 12.5 |
| ZYK11 | 81 | 81 | 12.5 |
| ZYK12 | 81 | 62.1 | 12.5 |
| ZYK40 | 66.9 | 87.2 | 23.5 |
| ZYK41 | 87.2 | 87.2 | 23.5 |
| ZYK42 | 87.2 | 66.9 | 23.5 |
| ZYK70 | 88.2 | 115 | 33 |
| ZYK72 | 115 | 88.2 | 33 |
| ZYKT39 | 62.1 | 81 | 12.5 |
| ZYKT69 | 66.9 | 87.2 | 23.5 |
| ZYKT99 | 88.2 | 115 | 33 |
Capacità caratteristiche - ZYKLOP - Connettori
| Codici | ZYKLOPTM to timber side member | ZYKLOPTM to end grain | ||||||
|---|---|---|---|---|---|---|---|---|
| Max. capacities and corresponding steel thickness | Min. thickness with corresponding capacities | Max. capacities and corresponding steel thickness | Min. thickness with corresponding capacities | |||||
| Max. Rk,ZYK [kN] | Min. tst [mm] | Min. tst [mm] | Rk,ZYK [kN] | Max. Rk,ZYK [kN] | Min. tst [mm] | Min. tst [mm] | Rk,ZYK [kN] | |
| ZYK10 | 10.8 | 2 | 2 | 10.8 | 10.8 | 2 | 2 | 10.8 |
| ZYK11 | 8.8 | 4 | 2 | 4.6 | 8.8 | 2 | 2 | 8.8 |
| ZYK12 | 6.3 | 4.5 | 2 | 2.6 | 6.3 | 2 | 2 | 6.3 |
| ZYK40 | 20.4 | 3 | 3 | 20.4 | 20.4 | 3 | 3 | 20.4 |
| ZYK41 | 16.6 | 5.5 | 3 | 7.8 | 16.6 | 3 | 3 | 16.6 |
| ZYK42 | 11.8 | 6.5 | 2.5 | 3.8 | 11.8 | 3.5 | 2.5 | 9 |
| ZYK70 | 28.6 | 3.5 | 3.5 | 28.6 | 28.6 | 3.5 | 3.5 | 28.6 |
| ZYK72 | 16.5 | 7.5 | 3 | 5.3 | 16.5 | 4 | 3 | 12.7 |
| ZYKT39 | 10.8 | 2.5 | 1.5 | 7.7 | 10.8 | 1.5 | 1.5 | 10.8 |
| ZYKT69 | 20.4 | 4 | 2 | 10.8 | 20.4 | 2 | 2 | 20.4 |
| ZYKT99 | 28.6 | 5 | 2 | 13.4 | 28.6 | 2 | 2 | 28.6 |
*Valori massimi
Valido anche per spessori maggiori di acciaio. I valori intermedi possono essere trovati per interpolazione.
Dimensionamento:
La capacità di un collegamento con il connettore ZYKLOP™ deve essere determinata come segue:
con
Da verificare:

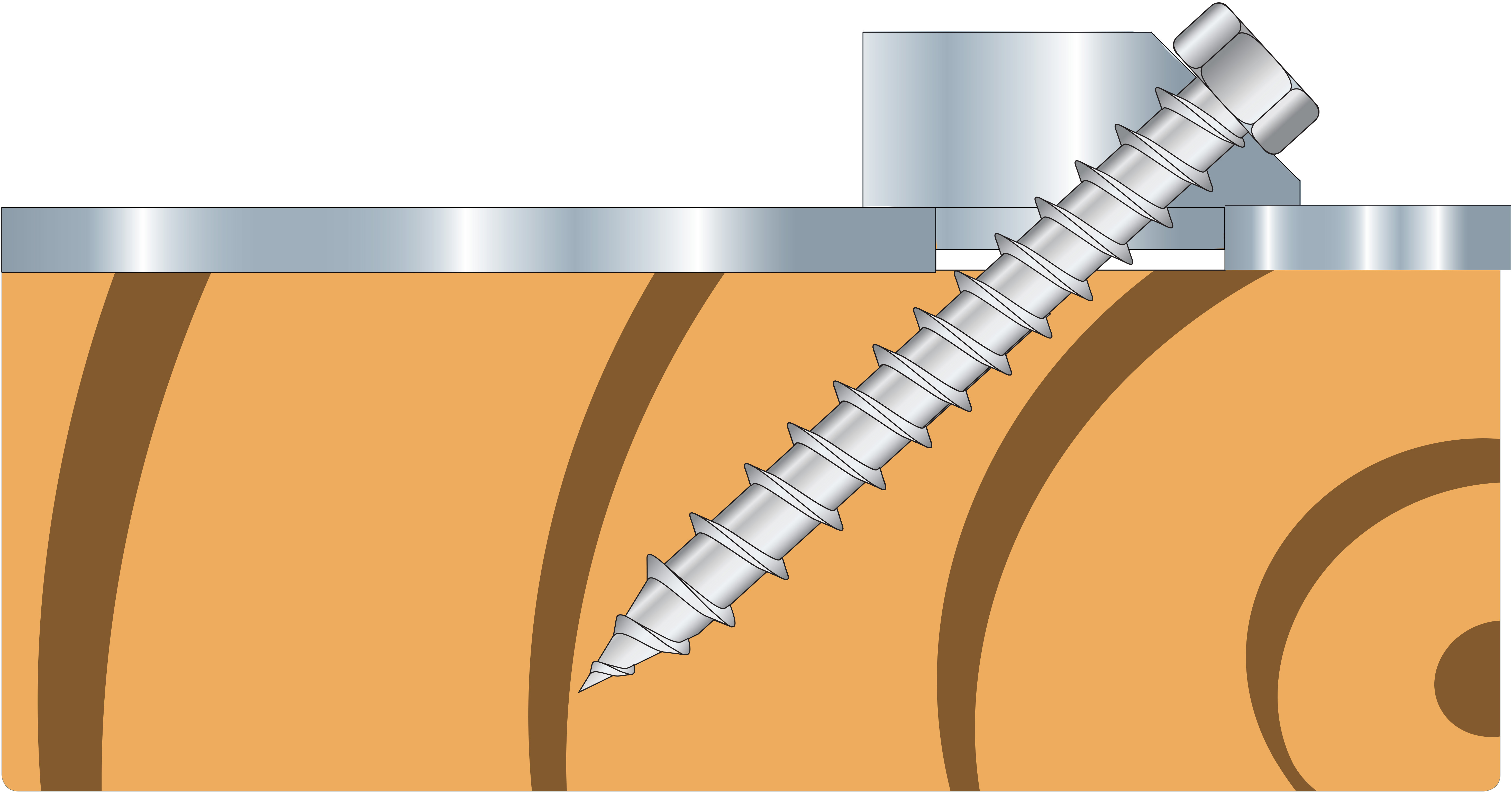

Installazione
