ICST

Giunto a scomparsa per telai

L'ICST è un prodotto per il collegamento, ad esempio, di elementi di parete, principalmente per case prefabbricate.
Per un uso generale è necessario utilizzare almeno 2 coppie.

Production Status

discontinued

Scheda tecnica

Marquage CE

ETE

Classe service 2

Feu R 30

Acier électrozingué 20µm

Intérieur

Feu R 60

EPD

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio dolce prezincato grado S250 + Z275
Spessore 2 mm

Vantaggi

Utilizzare due pezzi uguali su entrambi gli elementi in legno.
La fresatura è necessaria solo su 1 lato. Si può decidere liberamente su quale lato.
Si possono usare più di 2 coppie per carichi più elevati o per motivi costruttivi.

Applicazione

Applicazioni

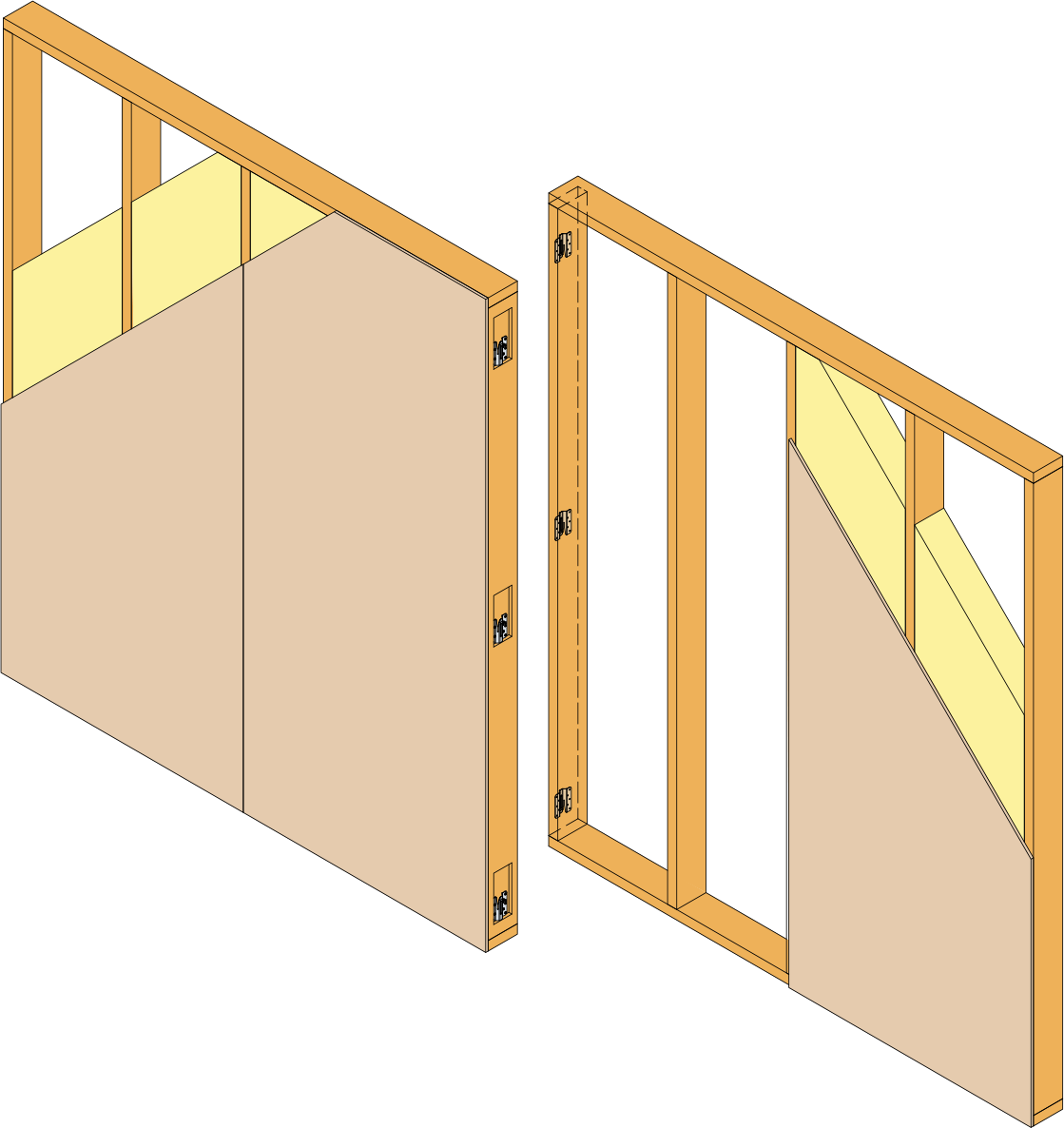

Pareti case prefabbricate.

Utilizzo

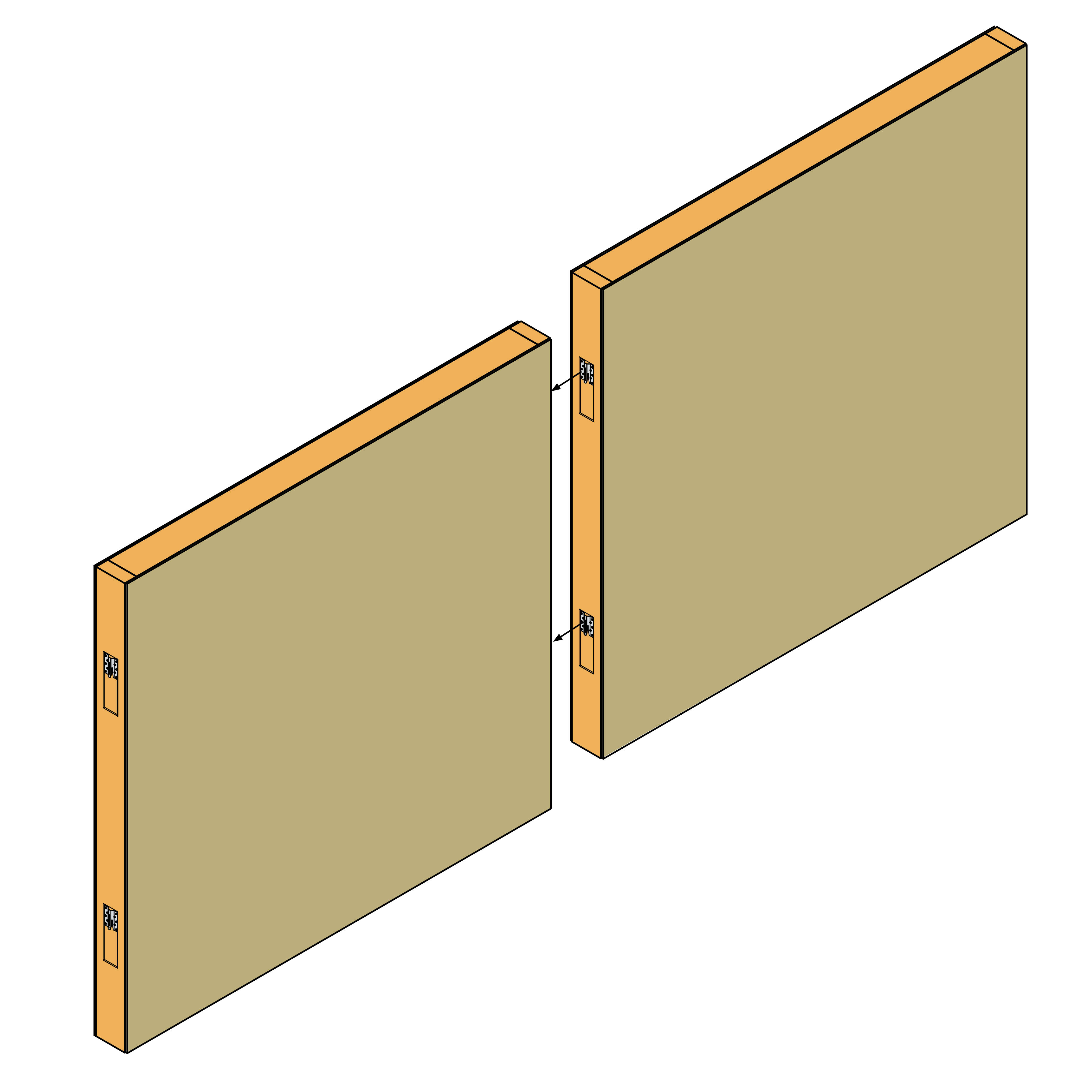

Collegamento in parete di due elementi.

Dati tecnici

Dimensioni

Gamma prodotto

Table "Gamma prodotto" cannot be displayed : no references available.

Capacità caratteristiche

Table "Capacità caratteristiche" cannot be displayed : no references available.

*R_lat,k è la capacità laterale degli elementi di fissaggio, R_ax,k è la capacità assiale degli elementi di fissaggio, k_mod è il fattore di modifica per la durata del carico e il contenuto di umidità.

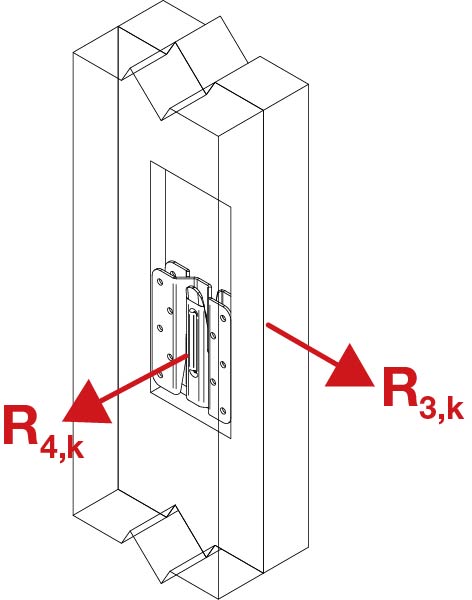

Capacità caratteristiche R3,k

Table "Capacità caratteristiche R3,k" cannot be displayed : no references available.

Installazione

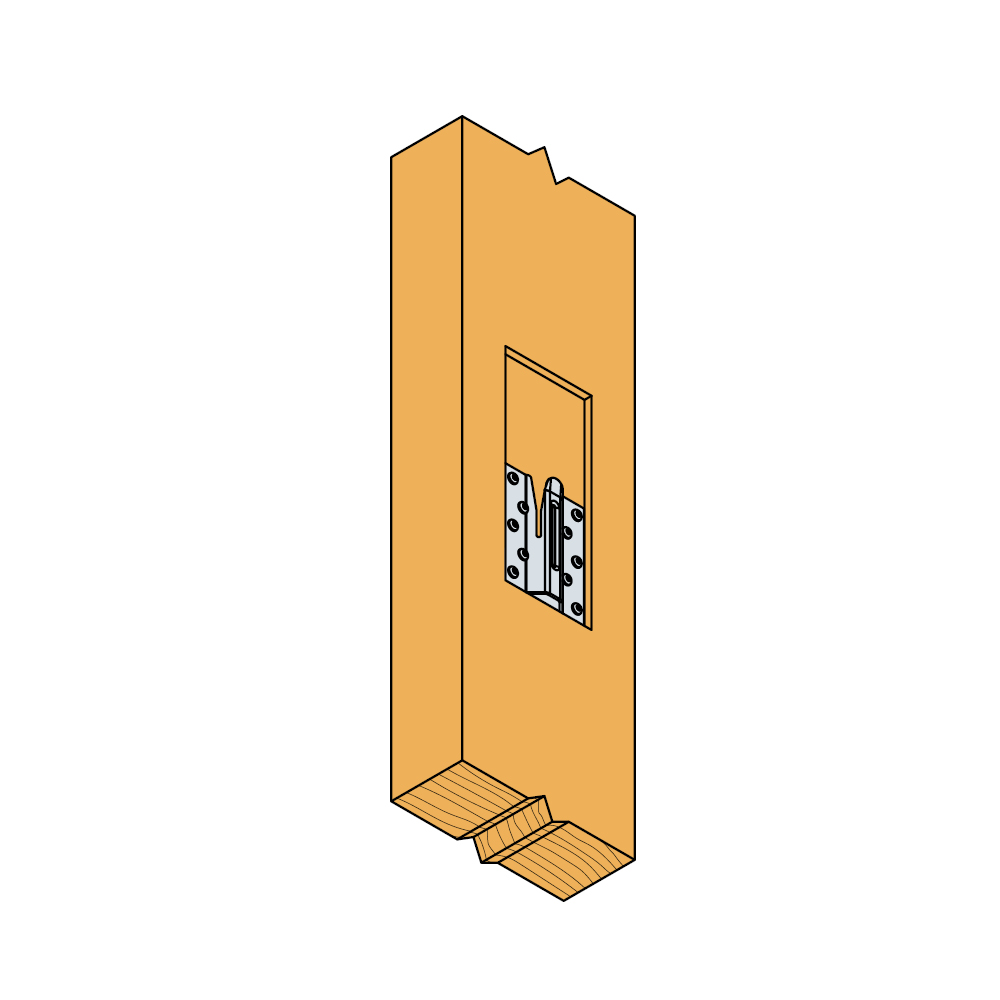

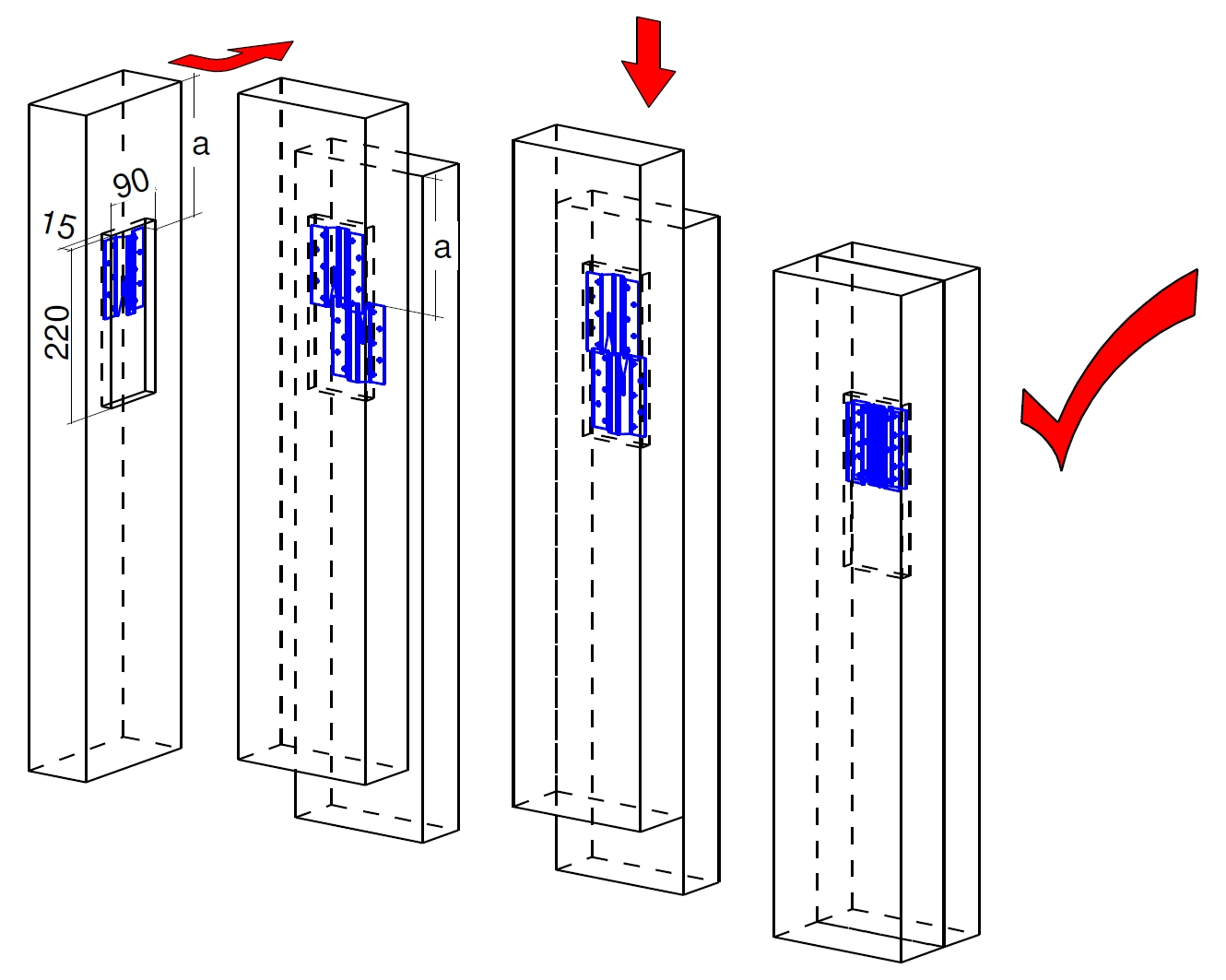

La fresatura è necessario solo su 1 lato e deve avere una profondità di 15 mm, una larghezza di 90 mm e una lunghezza minima di 220 mm.
La distanza tra l'ICST e l'estremità degli elementi in legno deve essere di almeno 100 mm.

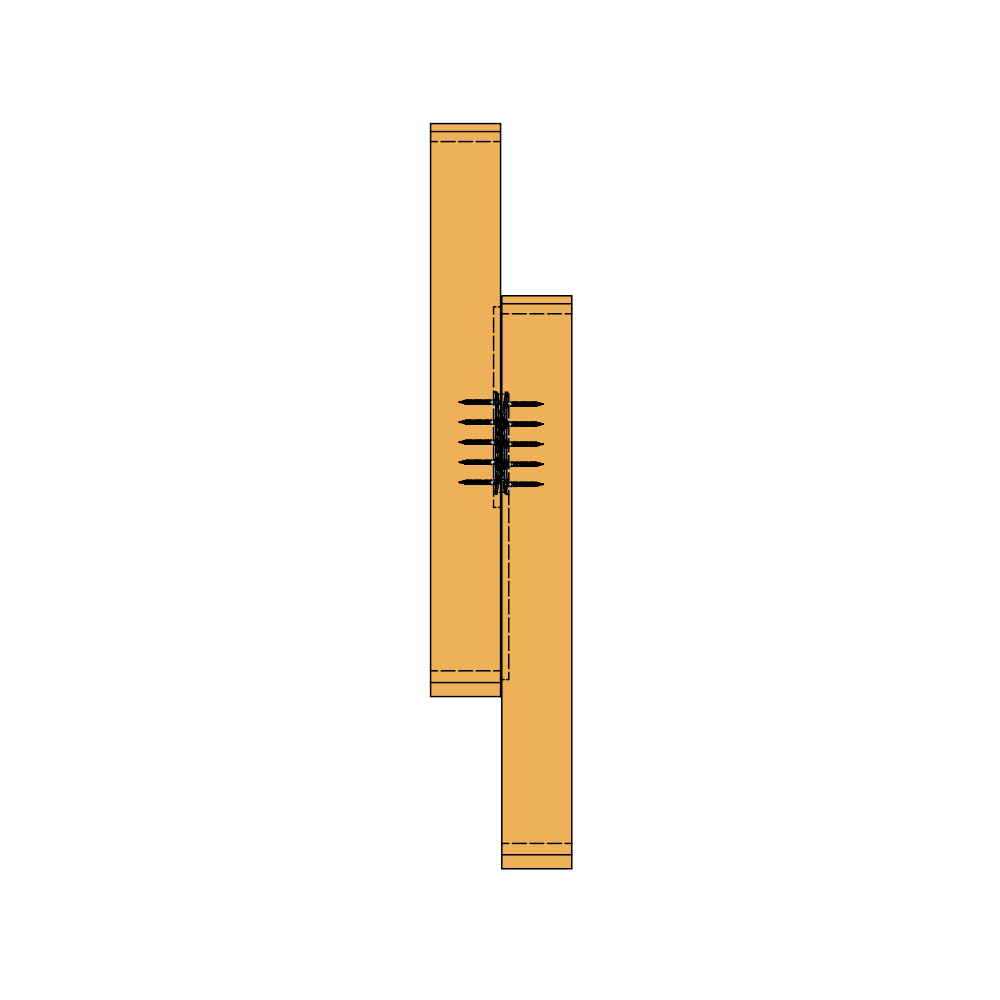

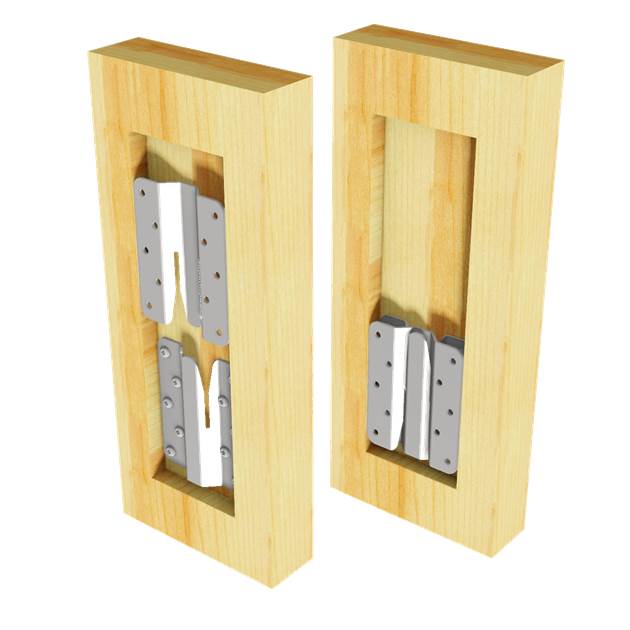

L'ICST è composto da due parti, che si troveranno faccia a faccia nella posizione finale.
La parte centrale di guida del connettore facilita l'assemblaggio del legno.
L'ICST è preconizzato nel caso di pareti "chiuse" (rivestimento esterno e interno installato).

Opzioni

È possibile variare le pendenze e le inclinazioni, ma solo la distanza deve essere in un unico piano.
È necessario controllare la sequenza di montaggio degli elementi della parete, perché per il montaggio è sempre necessario scendere uno verso l'altro.
