AA60280

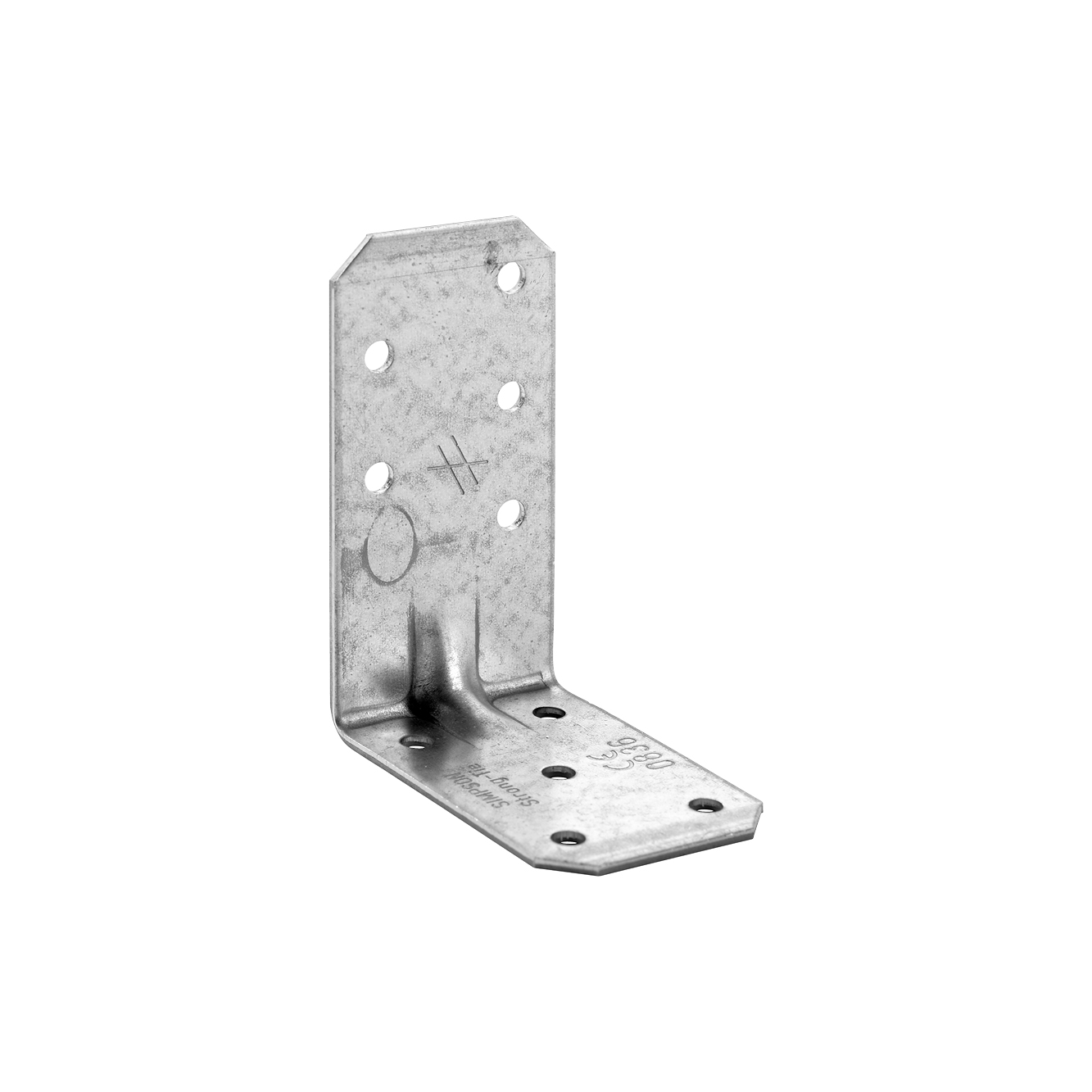

Piastra di fissaggio angolare con nervatura

La piastra di fissaggio angolare con nervatura AA è realizzata in lamiera d'acciaio zincata da 2,0 mm

Scheda tecnica

Marquage CE

ETE

Classe service 2

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346

Vantaggi:

Vari utilizzi, soprattutto in luoghi dove si devono realizzare giunzioni stabili con legno di piccole dimensioni.
Carico in tutte le direzioni

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato
Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

Utilizzati per l'unione di travi trasversali in piccole costruzioni in legno.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori lato A	Fori lato B	Pz/conf.
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5 [mm]	Ø5 [mm]	Pz/conf.
AA60280	1393510	43118914	83	62	40	2	5	5	50

Capacità caratteristiche

Codici	Legno/Legno - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k		R_2.k = R_3.k		R_4.k = R_5.k
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AA60280	5	5	2.9	4.5	4.1	6.2	min (1,4; 1,3 / kmod )	min (2,2; 2,1 / kmod )

*I carichi si riferiscono a b = 80 mm ed e = 120 mm

Progettazione
In caso di carichi combinati verificare quanto segue:

Capacità caratteristiche predeterminate

Codici	Legno/Legno - Chiodatura completa
	Fissaggi				Capacità caratteristiche predeterminate - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k		R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AA60280	5	CNA	5	CNA	2.9	4.6	4.1	6.1

Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - k_mod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
