PPB
Portapilastro regolabile
Il portapilastro PPB è regolabile in altezza, può essere sottoposto solo a carichi verticali.
Marquage CE
ETE
Classe service 3
EPD
Acier galvanisé à chaud
Exterieur
Presentazione
Immagini
Caratteristiche
Applicazione
Dati tecnici
Gamma prodotto
Dimensioni
| Riferimento | connettore dimensioni | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| altro | dimensioni del prodotto[mm] | Top plate fori | Bottom plate fori | ||||||||||||||
| Tun / DB nr. | NOB nr. | No. of hexagon nuts | quantità per scatola | peso[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | t₁[mm] | t₂[mm] | rotondo | rotondo | ||
| Ø5.5 | Ø9[mm] | Ø12[mm] | |||||||||||||||
| PPB80G | 7742448 | 22062814 | 2 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | - | 4 | 4 |
Capacità caratteristiche
Dimensioni
| Riferimento | base del pilastro capacità | |||||
|---|---|---|---|---|---|---|
| prodotto capacities - legno to calcestruzzo | ||||||
| numero of Fasteners | Characteristic capacities - legno C24[kN] | |||||

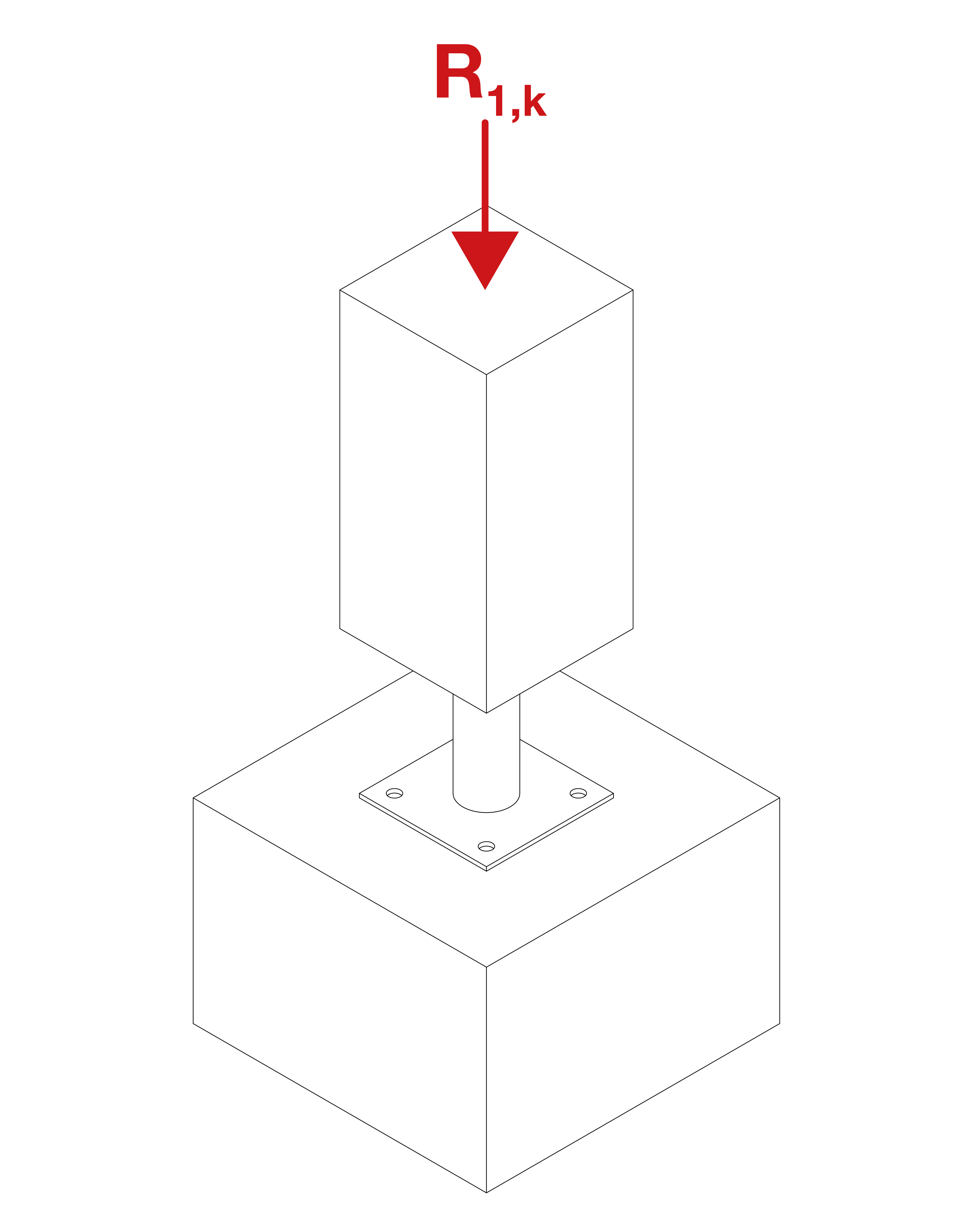

| On post | On calcestruzzo | R1,k (2)[kN] | ||||
| quantità | tipo | quantità | tipo | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
Si applica quanto segue:

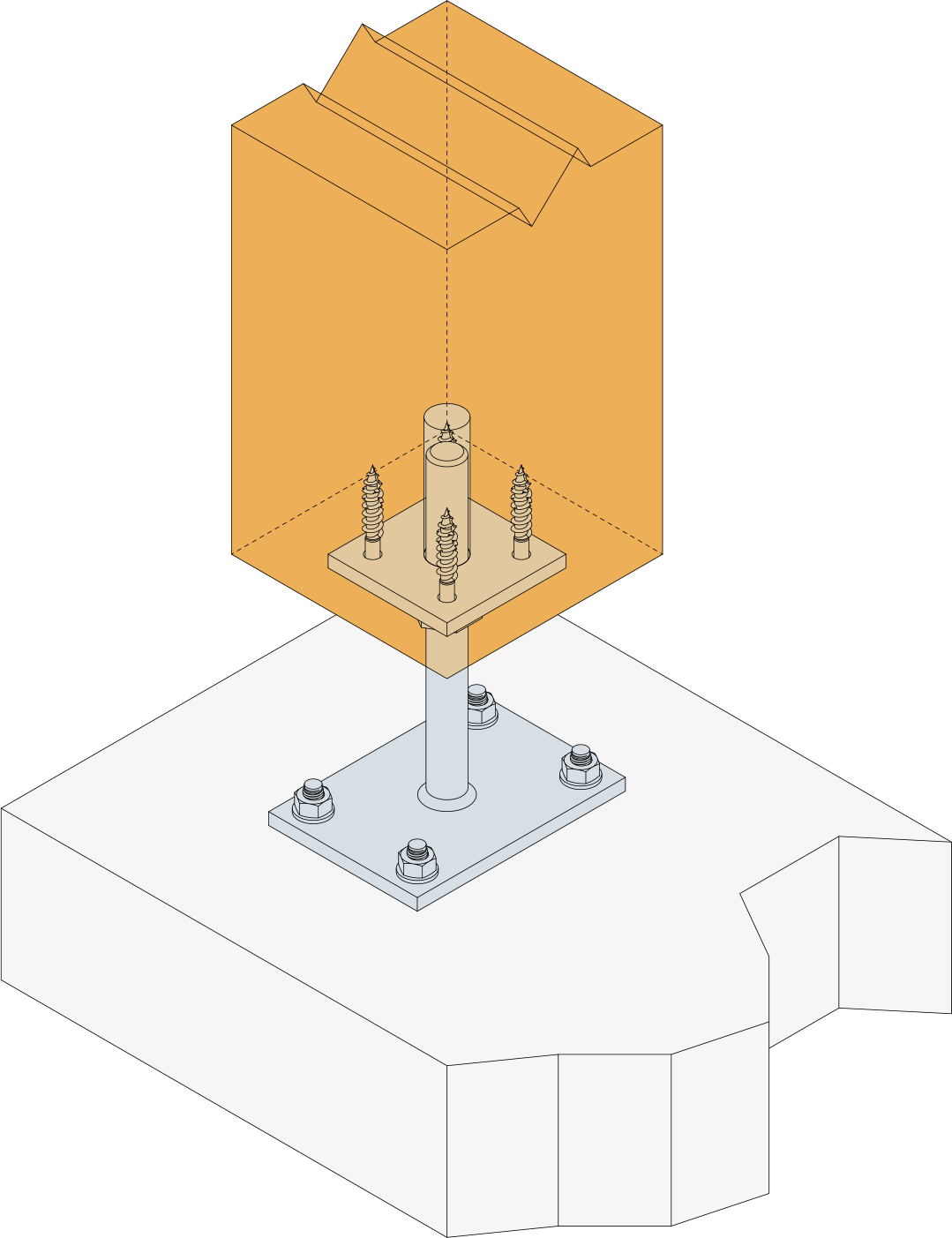

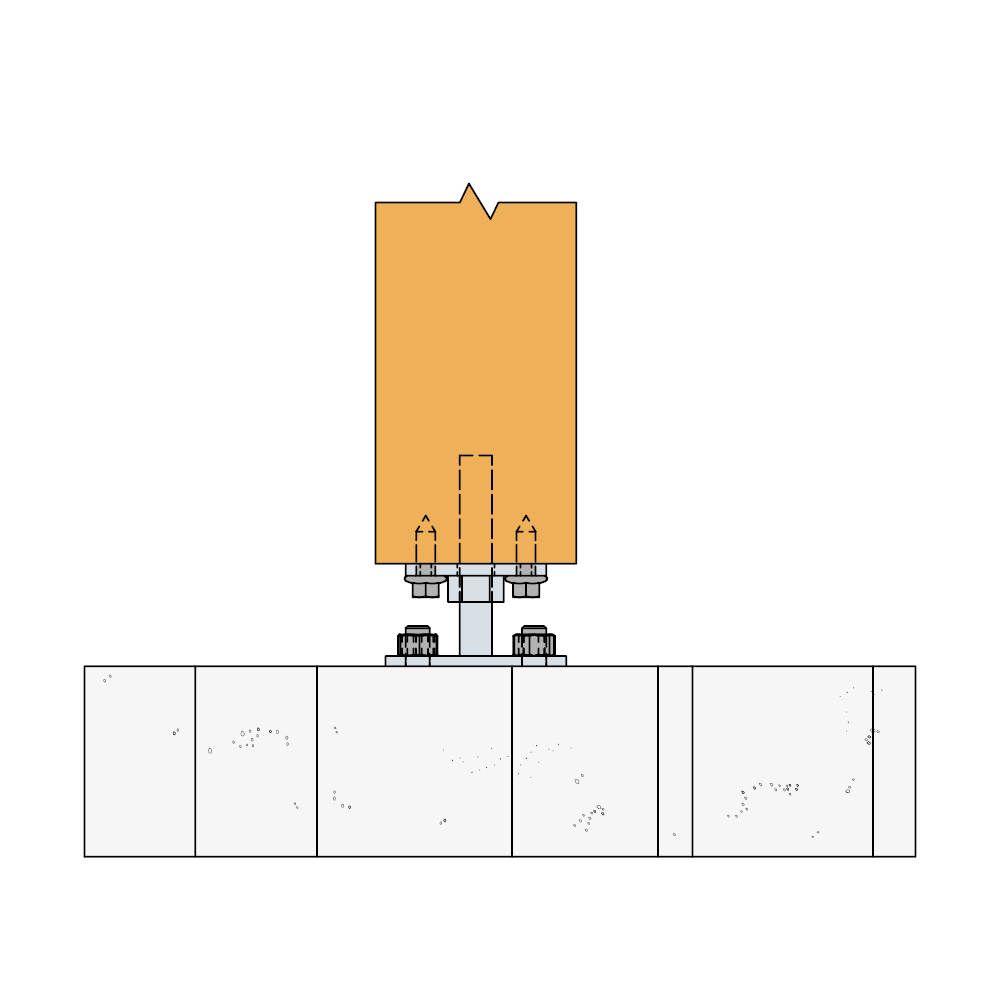

Installazione
Installazione
Libreria CAD e BIM
2D
PPB80G
-
-
-
-
-
3D
PPB80G
-
-
-
-
-
-
3D semplificato
Schema di chiodatura
PPB80G
-
-
