Spinotto per staffa a scomparsa

Spinotti per staffe a scomparsa.

Scheda tecnica

Marquage CE

Classe service 2

Acier électrozingué

Intérieur

Dettagli del prodotto

Immagini

2 spinotti


Connessione del travetto

Caratteristiche

Materiale

Acciaio S235JR secondo EN 10025:1993.
Zincatura galvanica secondo NF EN ISO 2081.

Vantaggi

Utilizzato per il fissaggio strutturale di travi e pilastri su staffe a scomparsa.

Applicazione

Applicazioni

Staffa a scomparsa
Portapilastri strutturali

Utilizzo

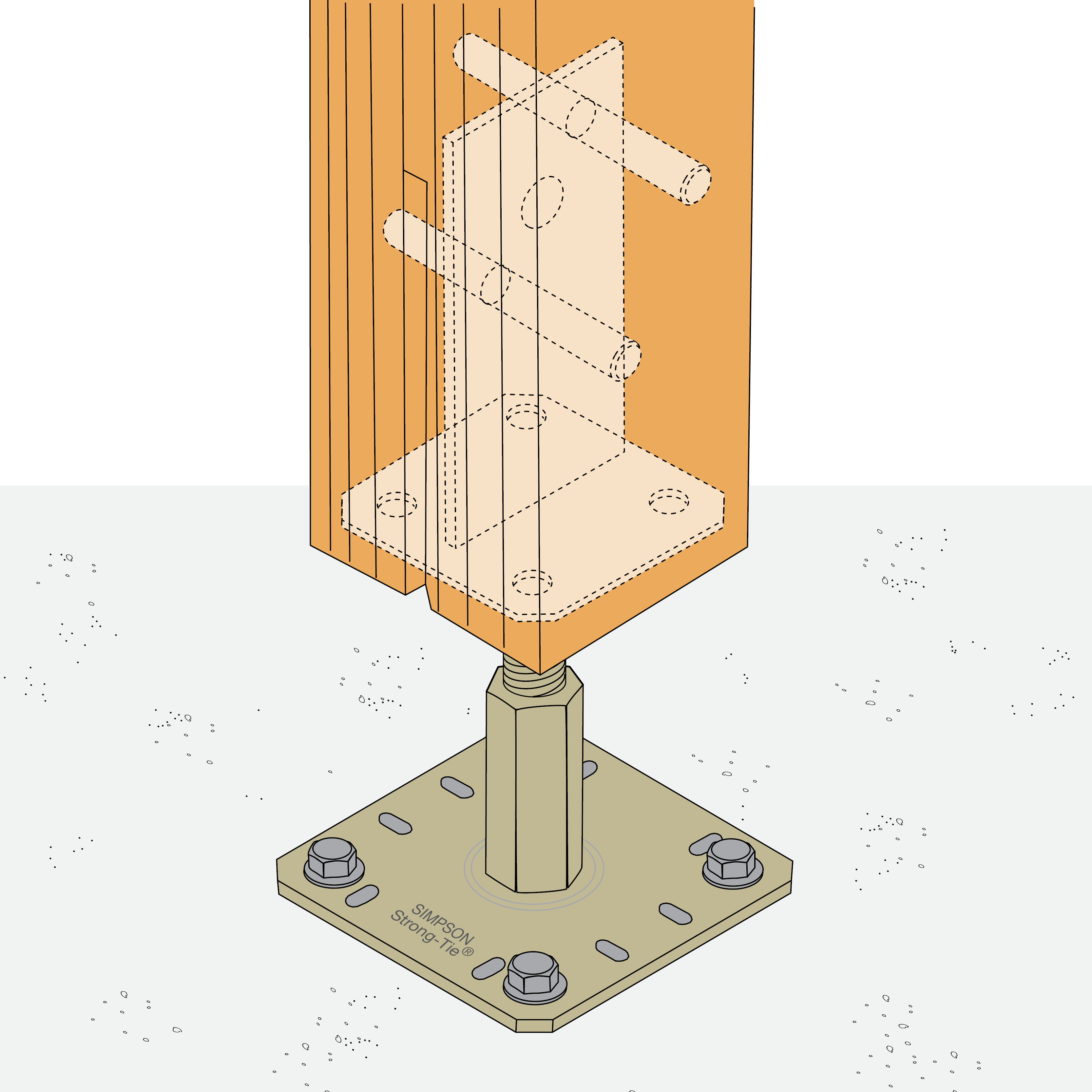

Utilizzato per il montaggio di staffe a scomparsa e portapilastri strutturali.

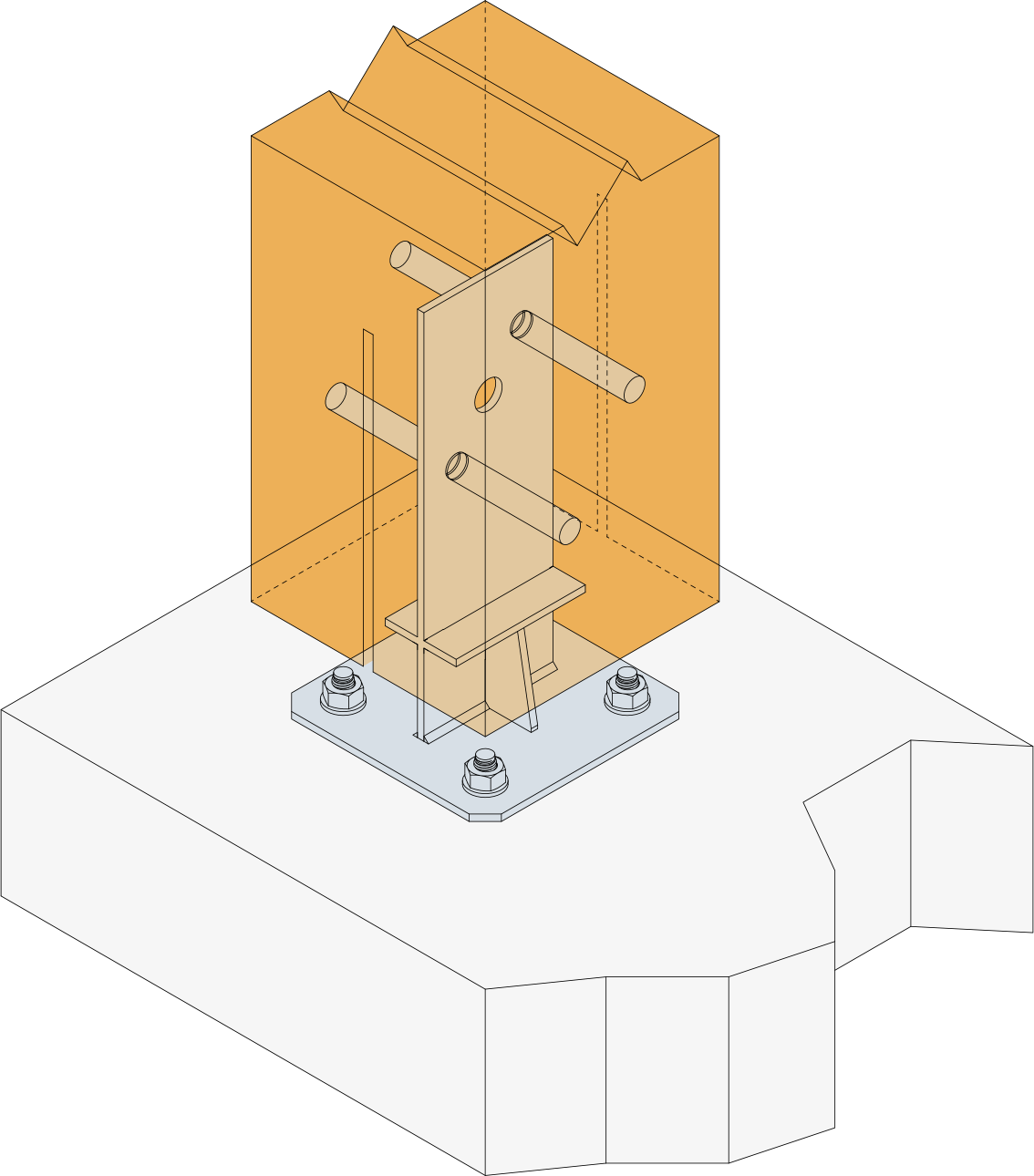

Utilizzati quando le piastre a scomparsa fanno parte di un dettaglio strutturale per un assemblaggio in legno.

I spinotti STD completano i seguenti prodotti:

Staffe a scomparsa: ETNM, CBH, BTN, ecc.
Portapilastri: PI, PIL, PIS, PISB, PVI, PVIB, PPSDT ecc.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dim. Spinotto [mm]		Prodotti compatibili	Box Quantity	Peso [kg]
Codici	DB nr.	NOBB nr.	d	l	Prodotti compatibili	Box Quantity	Peso [kg]
STD8X65-B	1252318	43811074	8	65	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.026
STD8x70-B	-	-	-	-	-	100	0.027
STD8X90-B	1252328	43811123	8	90	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.036
STD8X115-B	1252333	43810972	8	115	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.046
STD12X80-B	1252372	43810896	12	80	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.074
STD12X90-B	1252373	43810915	12	90	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.078
STD12X100-B	1252374	41710718	12	100	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.091
STD12X110-B	-	-	12	110	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.1
STD12X120-B	1252376	43810786	12	120	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.11
STD12X140-B	1252378	43810813	12	140	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.12
STD12X160-B	1252379	43810832	12	160	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.15
STD12X180-B	1252380	43810843	12	180	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.15
STD12X200-B	1252381	43810858	12	200	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.16
STD16X120-B	1252383	43810926	16	120	PPS, PPSDT & PPSR	50	0.22
STD16X140-B	1252384	43810934	16	140	PPS, PPSDT & PPSR	50	0.23
STD16x160-B	1252386	47584441	16	160	PPS, PPSDT & PPSR	50	0.3
STD16X180-B	1252388	47584460	16	180	PPS, PPSDT & PPSR	50	0.31
STD16X200-B	1252389	47584524	16	200	PPS, PPSDT & PPSR	50	0.32
STD12X130-B	-	-	12	130	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.11

La lunghezza dello spinotto è pari alla larghezza della trave o della colonna.

Capacità caratteristiche

Codici	Capacità caratteristiche
Codici	Momento di snervamento caratteristico – M_y,k [M_y.k] [Nm]
STD8X65-B	22.7
STD8x70-B	-
STD8X90-B	22.7
STD8X115-B	22.7
STD12X80-B	65.2
STD12X90-B	65.2
STD12X100-B	65.2
STD12X110-B	65.2
STD12X120-B	65.2
STD12X140-B	65.2
STD12X160-B	65.2
STD12X180-B	65.2
STD12X200-B	65.2
STD16X120-B	137.8
STD16X140-B	137.8
STD16x160-B	137.8
STD16X180-B	137.8
STD16X200-B	137.8
STD12X130-B	65.2

Installazione

Il foro sulla trave è eseguito con un diametro inferiore o uguale al diametro nominale del spinotto con una dima o in officina con macchine CNC.
Gli smussi facilitano l'inserimento degli spinotti nel legno.
Gli spinotti contribuiscono alla capacità di carico delle giunzioni. Seguire le raccomandazioni di installazione riportate negli ETA: ETA-07/0245 (Staffe a scomparsa) ed ETA-07/0285 (Portapilastri).

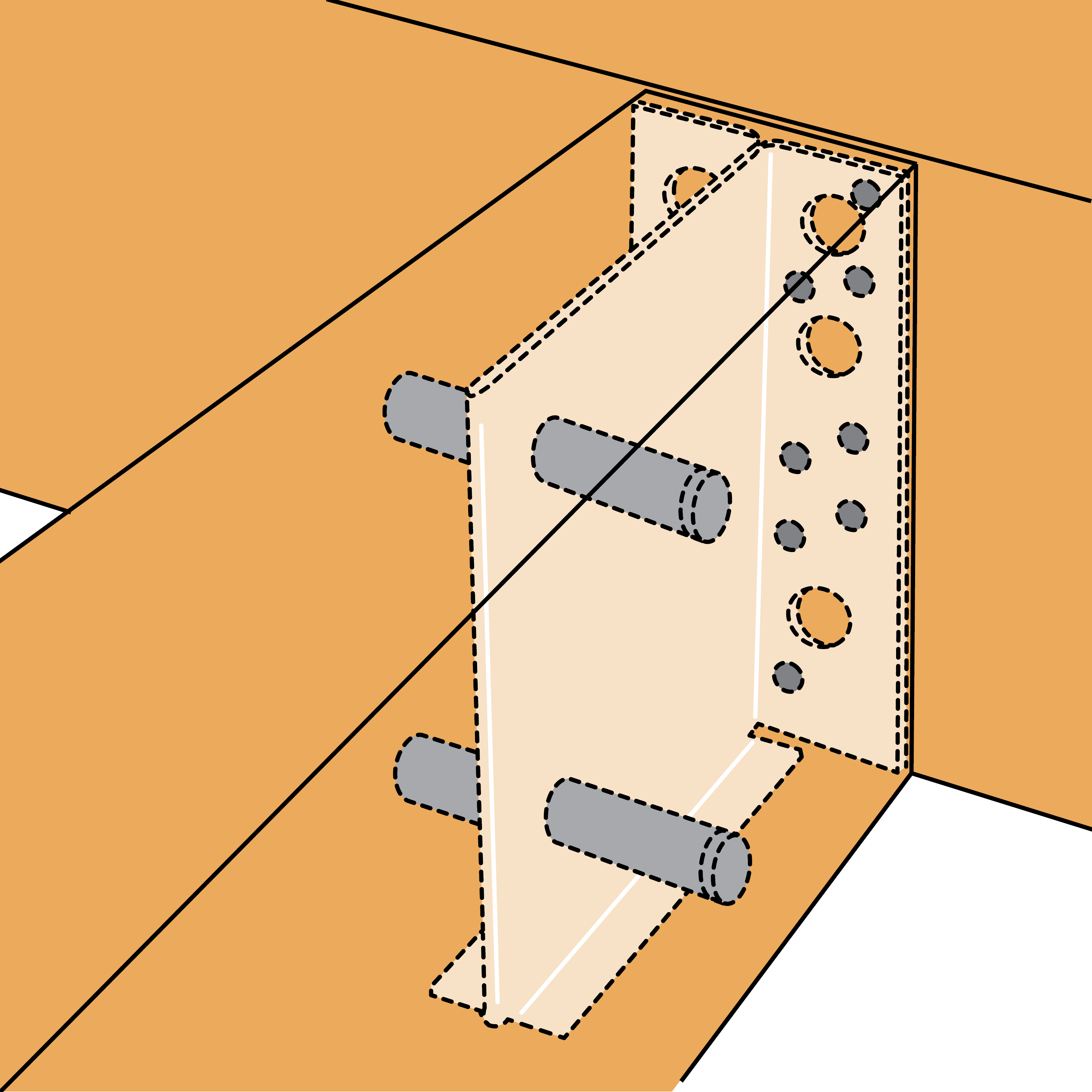

2 spinotti
