BTC

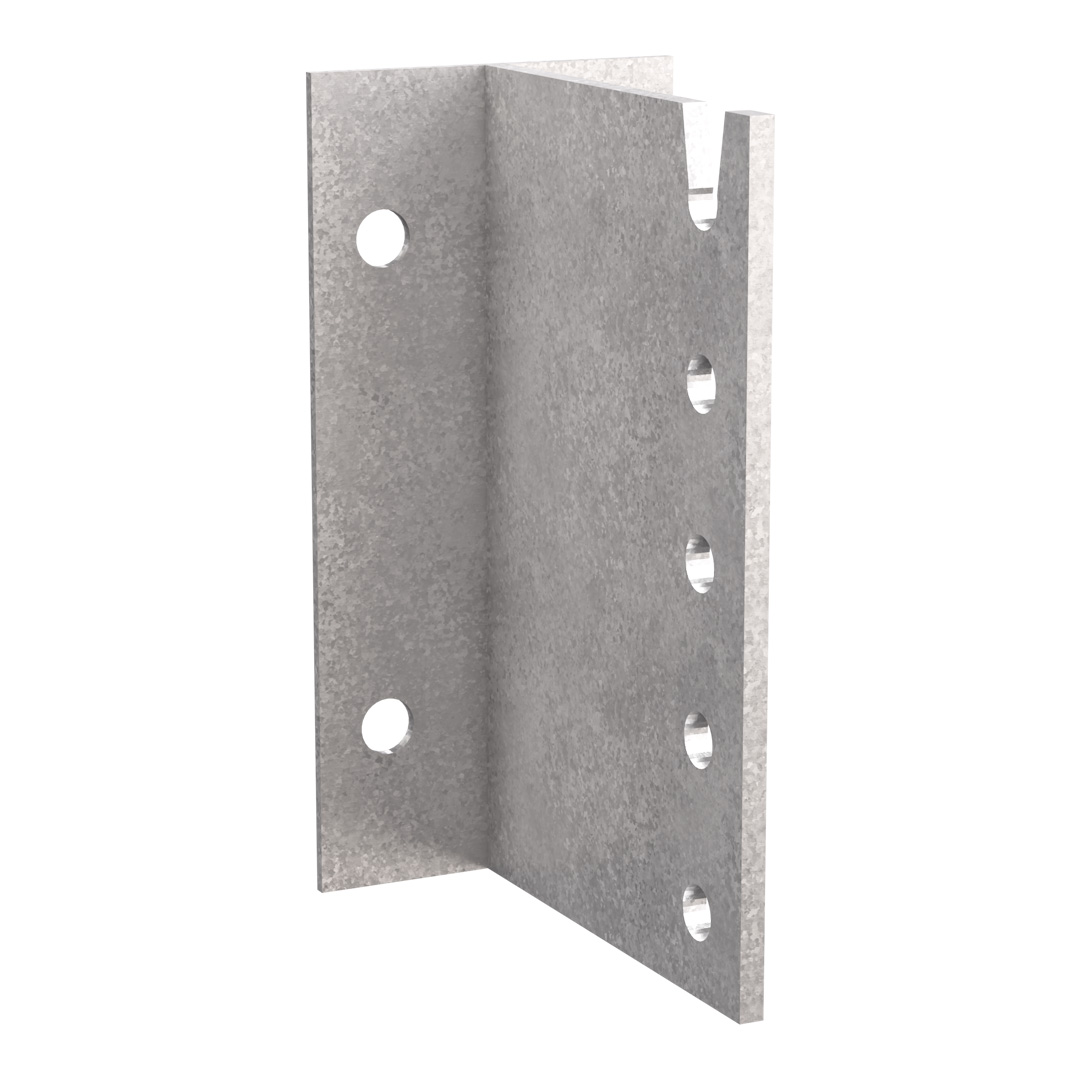

Staffa a scomparsa

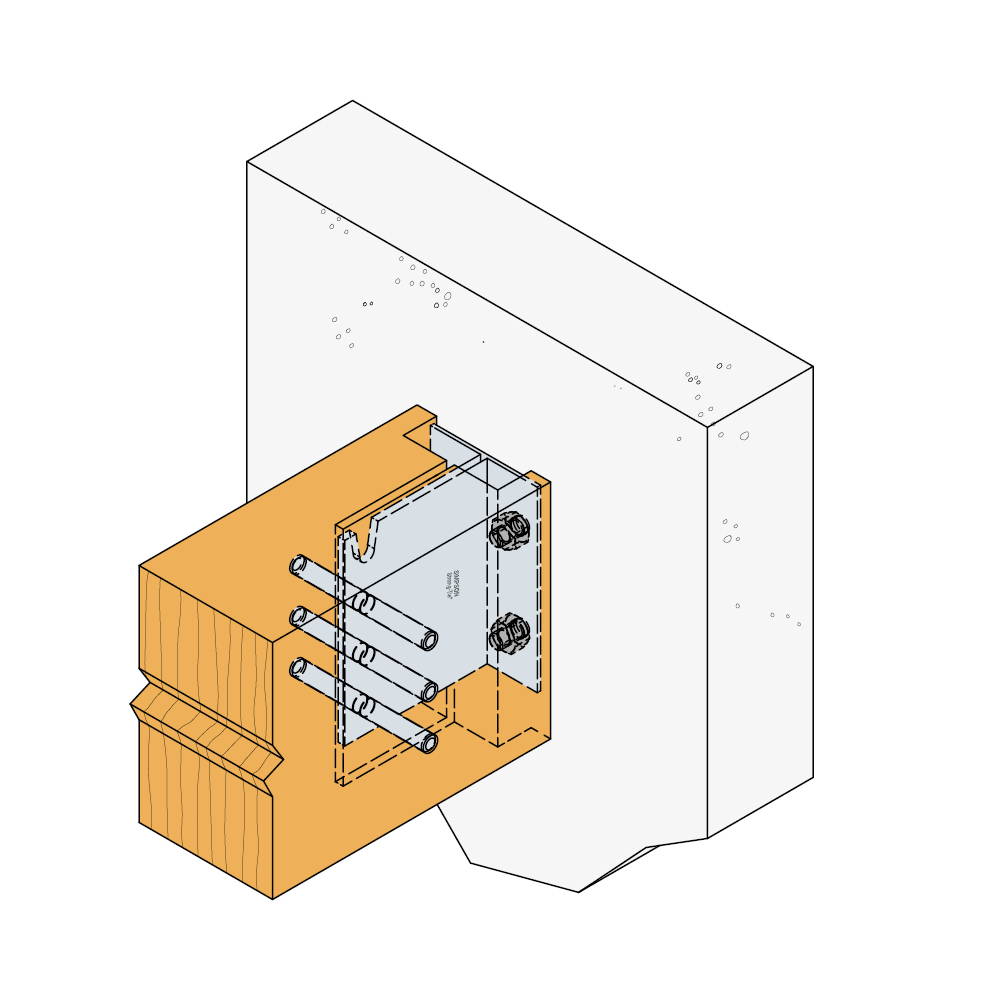

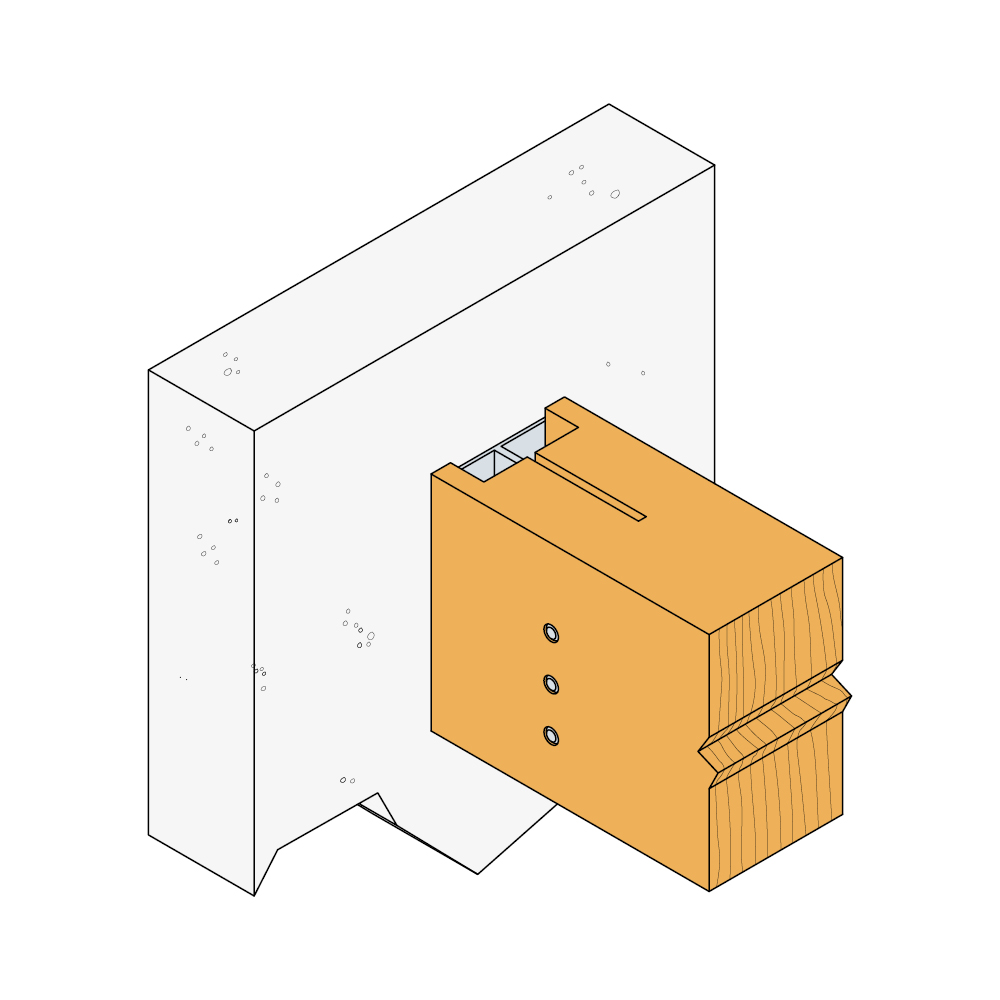

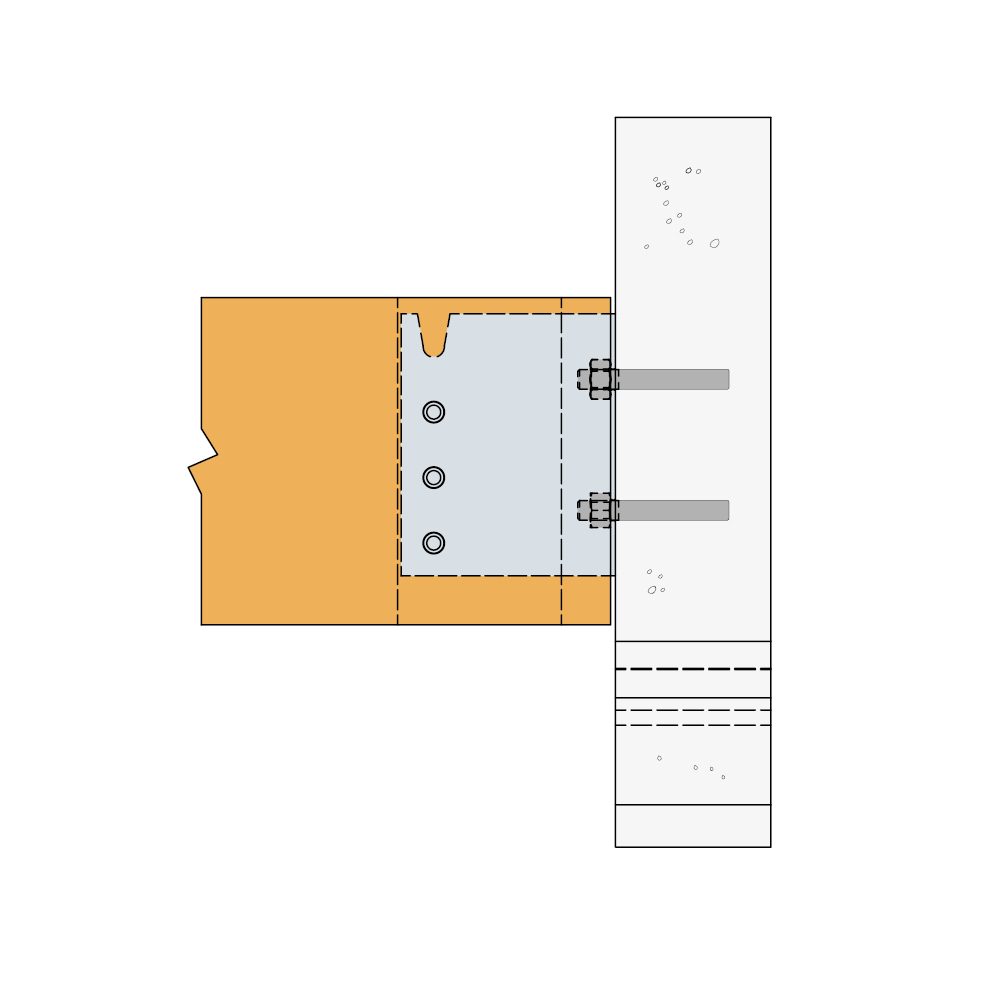

Sono progettati per connessioni a scomparsa tra elementi in legno e calcestruzzo. Il numero di spinotti e ancoraggi può essere scelto liberamente, a seconda del carico applicato. Le staffe a scomparsa BTC sono certificati per sopportare carichi in tutte e tre le direzioni. Pertanto, le connessioni tra travi con inclinazione del tetto possono essere realizzate in modo semplice e sicuro.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Acier électrozingué 20µm

Feu R 60

EPD

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.
275 g/m2 su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

La varietà di opzioni di connessione è riportata nell'ETA 07/0245, dove si trovano anche informazioni su:

densità > 350 kg/m³
diverse pendenze
connessioni con il calcestruzzo

Applicazione

Applicazioni

Elemento di supporto: calcestruzzo, acciaio
Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

Le scarpe fungono da connessioni a scomparsa tra le travi secondarie e le travi principali o le colonne.
È possibile realizzare connessioni con pendenze fino a 45°

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Dimensione travetto [mm]	DB nr.	NOBB nr.	Dimensioni [mm]					Fori supporto		Fori travetto	Box Quantity	Peso [kg]
	Altezza			A	B	C	t₁	t₂	Ø14	40-A1-A2-A3 [mm]	Ø13
	Min.			A	B	C	t₁	t₂	Ø14	40-A1-A2-A3 [mm]	Ø13
BTC120-B	160	1862285	51165921	120	131	96	3	6	2	40	3	15	1
BTC160-B	200	1870297	60010584	160	131	96	3	6	4	40-80	4	15	1.3
BTC200-B	240	1862286	51165936	200	131	96	3	6	4	40-120	5	12	1.7
BTC240-B	280	1870298	60010585	240	131	96	3	6	4	40-160	6	10	2
BTC280-B	320	-	-	280	131	96	3	6	6	40-100-100	7	8	2.3
BTC320-B	360	-	-	320	131	96	3	6	6	40-120-120	8	6	2.7
BTC360-B	400	-	-	360	131	96	3	6	6	40-140-140	9	6	3
BTC400-B	440	-	-	400	131	96	3	6	8	40-120-120-80	10	6	3.3
BTC440-B	480	-	-	440	131	96	3	6	8	40-120-120-120	11	5	3.7
BTC480-B	520	-	-	480	131	96	3	6	8	40-120-120-160	12	5	4
BTC520-B	560	-	-	520	131	96	3	6	8	40-160-160-120	13	4	4.3
BTC560-B	600	-	-	560	131	96	3	6	8	40-160-160-160	14	4	4.7
BTC600-B	640	-	-	600	131	96	3	6	8	40-160-160-200	15	4	5

Capacità caratteristiche - Trave/Supporto rigido

Codici	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k						R_2,k
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]						Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2	Ø 12	3	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4	Ø 12	4	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4	Ø 12	5	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4	Ø 12	6	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3
BTC280-B	6	Ø 12	7	STD12	45.6	50.1	55.6	61.7	68.3	69.4	39.1	42.9	47.7	52.9	58.5	59.5
BTC320-B	6	Ø 12	8	STD12	56	61.4	68.1	75.5	83.4	85.5	49	53.7	59.6	66.1	73	74.8
BTC360-B	6	Ø 12	9	STD12	66.8	73.1	80.9	89.6	99	102.2	59.4	65	71.9	79.6	88	90.8
BTC400-B	8	Ø 12	10	STD12	77.9	85.1	94	104.1	114.8	119.5	70.1	76.6	84.6	93.7	103.3	107.6
BTC440-B	8	Ø 12	11	STD12	89	97.2	107.3	118.7	130.9	133.3	81	88.4	97.5	107.9	119	121.2
BTC480-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	92.1	100.4	110.6	122.3	134.8	134.8
BTC520-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC560-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC600-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147

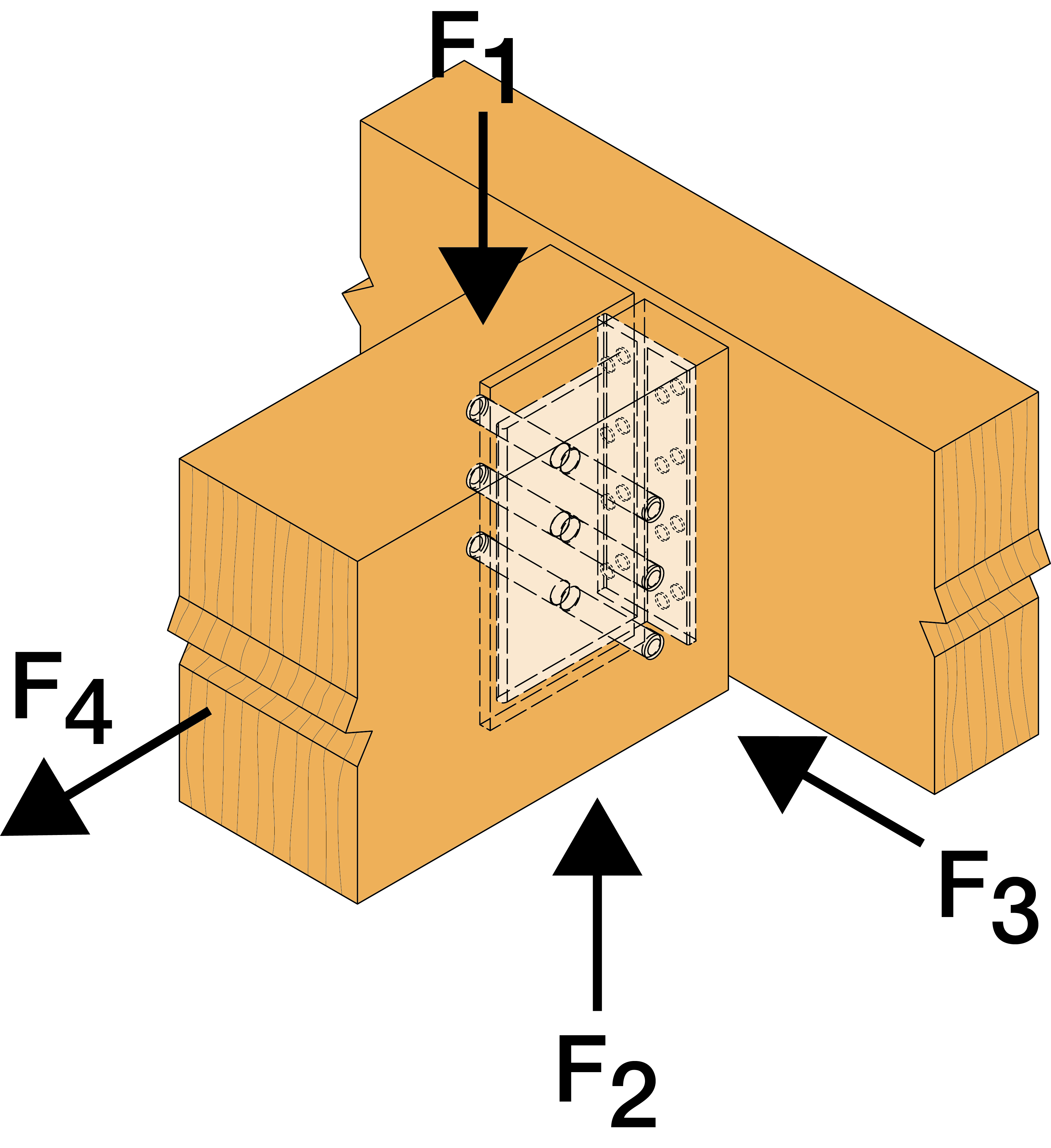

Per la combinazione di carichi:

Le capacità R_2,k sono calcolate come R_2,k = R_1,k x (numero di spinotti - 1) / (numero di spinotti).

Lo spinotto superiore non è considerato per le capacità di sollevamento in quanto è posizionato in un foro aperto.

La resistenza degli ancoraggi e il loro numero devono essere verificati secondo l'ETA e il tipo di supporto. Il numero di ancoraggi riportato nella tabella è il massimo. Se la loro resistenza è determinante, è quella da considerare per la connessione.

Capacità caratteristiche - Trave/Supporto rigido - R3.k e R4.k

Codici	Fissaggi				Product characteristic capacities - Timber C24 [kN]							Capacità caratteristiche - Legno C24 [kN]	Capacità caratteristiche semplificate - Legno C24
	Supporto		Travetto		R_3,k							R_4,k	R_4,k [kN]
	Q.tà	Tipo	Q.tà	Type	Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Type	60	80	100	120	140	160	180
BTC120-B	2	Ø 12	3	STD12	2.6	2.9	3.5	4	4.5	5.2	5.3	6,7/kmod	6.1
BTC160-B	4	Ø 12	4	STD12	3.2	3.9	4.4	5	5.9	6.5	7	13,4/kmod	12.2
BTC200-B	4	Ø 12	5	STD12	4	4.9	5.5	6.3	7.2	7.8	8.8	13,4/kmod	12.2
BTC240-B	4	Ø 12	6	STD12	4.8	5.7	6.6	7.5	8.4	9.1	10.4	13,4/kmod	12.2
BTC280-B	6	Ø 12	7	STD12	5.6	6.5	7.6	8.7	9.6	10.4	11.9	20,1/kmod	18.3
BTC320-B	6	Ø 12	8	STD12	6.4	7.3	8.6	9.7	10.8	11.8	13.4	20,1/kmod	18.3
BTC360-B	6	Ø 12	9	STD12	7.2	8.1	9.5	10.8	12	13.2	14.9	20,1/kmod	18.3
BTC400-B	8	Ø 12	10	STD12	8	8.9	10.5	11.9	13.2	14.7	16.4	26,8/kmod	24.4
BTC440-B	8	Ø 12	11	STD12	8.8	9.7	11.4	13	14.4	16.1	17.8	26,8/kmod	24.4
BTC480-B	8	Ø 12	12	STD12	9.6	10.6	12.4	14.1	15.6	17.6	19.3	26,8/kmod	24.4
BTC520-B	8	Ø 12	12	STD12	10.4	11.4	13.3	15.1	16.8	19.1	20.8	26,8/kmod	24.4
BTC560-B	8	Ø 12	12	STD12	11.2	12.3	14.3	16.2	18	20.5	22.3	26,8/kmod	24.4
BTC600-B	8	Ø 12	12	STD12	12	13.2	15.2	17.3	19.2	22	23.8	26,8/kmod	24.4

Capacità caratteristiche - Trave/Trave - R1,k e R2,k

Codici	Capacità caratteristiche - Trave/Trave C24
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k	R₂_,k
	Q.tà	Tipo	Q.tà	Tipo		Lunghezza spinotto
	Q.tà	Tipo	Q.tà	Tipo		60	80	100	120	140	160
BTC120-B	2	SSH12.0x60	3	STD12	10.1	10.1	10.1	10.1	10.1	10.1	10.1
BTC160-B	4	SSH12.0x60	4	STD12	20.1	18.1	18.3	18.7	19	19.4	19.6
BTC200-B	4	SSH12.0x60	5	STD12	20.1	19.6	19.8	20	20.1	20.1	20.1
BTC240-B	4	SSH12.0x60	6	STD12	20.1	20.1	20.1	20.1	20.1	20.1	20.1
BTC280-B	6	SSH12.0x60	7	STD12	30.2	30.2	30.2	30.2	30.2	30.2	30.2
BTC320-B	6	SSH12.0x60	8	STD12	30.2	30.2	30.2	30.2	30.2	30.2	30.2
BTC360-B	6	SSH12.0x60	9	STD12	30.2	30.2	30.2	30.2	30.2	30.2	30.2
BTC400-B	8	SSH12.0x60	10	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC440-B	8	SSH12.0x60	11	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC480-B	8	SSH12.0x60	12	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC520-B	8	SSH12.0x60	13	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC560-B	8	SSH12.0x60	14	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC600-B	8	SSH12.0x60	15	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2

Per la combinazione di carichi:

\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1

Le capacità R2,k sono calcolate come R2,k = R1,k x (numero di spinotti - 1) / (numero di spinotti).

Lo spinotto superiore non è considerato per le capacità di sollevamento in quanto è posizionato in un foro aperto.

Capacità caratteristiche - Trave/Trave - R3,k e R4,k

Codici	Capacità caratteristiche - Trave/Trave C24
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_3,k								R_4,k
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto
	Q.tà	Tipo	Q.tà	Tipo	60	80	100	120	140	160	180	200
BTC120-B	2	SSH12.0x60	3	STD12	1.8	3	2.4	3.6	4.2	4.9	5.5	6.2	6.3/kmod
BTC160-B	4	SSH12.0x60	4	STD12	2.5	3.9	3.2	4.7	5.5	6.3	7.1	7.9	10/kmod
BTC200-B	4	SSH12.0x60	5	STD12	3	4.7	3.8	5.7	6.6	7.6	8.6	9.5	12.6/kmod
BTC240-B	4	SSH12.0x60	6	STD12	3.3	5.3	4.3	6.4	7.6	8.7	9.8	11	12.6/kmod
BTC280-B	6	SSH12.0x60	7	STD12	4.1	6.4	5.2	7.7	8.9	10.2	11.5	12.8	17.6/kmod
BTC320-B	6	SSH12.0x60	8	STD12	4.7	7.2	5.9	8.7	10.1	11.5	13	14.4	20.2/kmod
BTC360-B	6	SSH12.0x60	9	STD12	4.9	7.8	6.3	9.4	11	12.6	14.2	15.8	20.2/kmod
BTC400-B	8	SSH12.0x60	10	STD12	5.7	8.9	7.3	10.6	12.3	14.1	15.9	17.6	25.2/kmod
BTC440-B	8	SSH12.0x60	11	STD12	6.3	9.7	8	11.6	13.5	15.4	17.3	19.3	27.8/kmod
BTC480-B	8	SSH12.0x60	12	STD12	6.6	10.3	8.4	12.4	14.4	16.5	18.6	20.7	27.8/kmod
BTC520-B	8	SSH12.0x60	13	STD12	6.8	10.9	8.8	13.1	15.4	17.6	19.9	22.1	27.8/kmod
BTC560-B	8	SSH12.0x60	14	STD12	7.1	11.5	9.2	13.9	16.3	18.7	21.1	23.6	27.8/kmod
BTC600-B	8	SSH12.0x60	15	STD12	7.4	12.1	9.7	14.6	17.2	19.8	22.4	25	27.8/kmod
