BTCALU

Staffa a scomparsa

Nascosta alla vista, BTCALU combina una elevata resistenza e prestazioni con un’estetica strutturale minimalista per le connessioni tra legno/legno e legno/calcestruzzo.

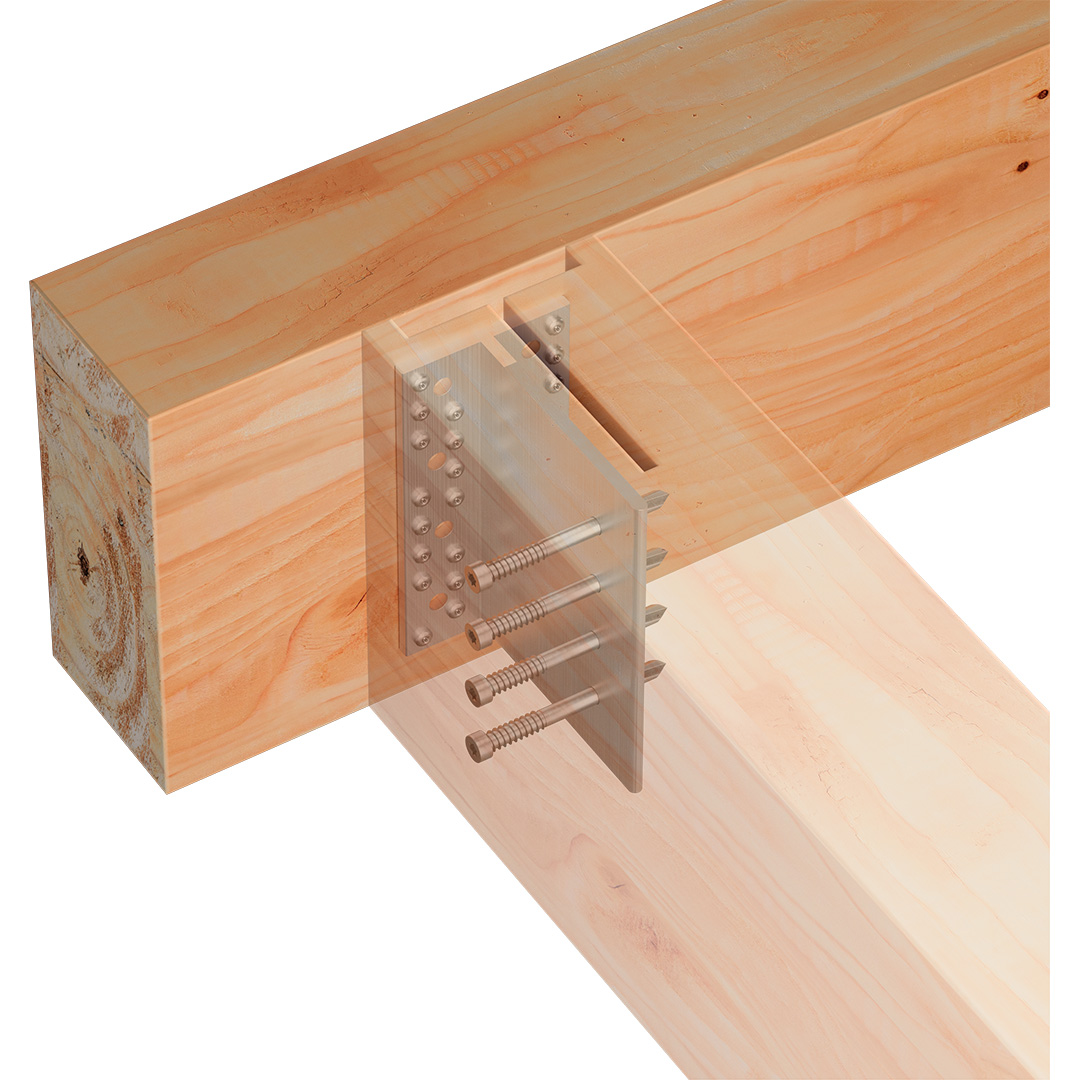

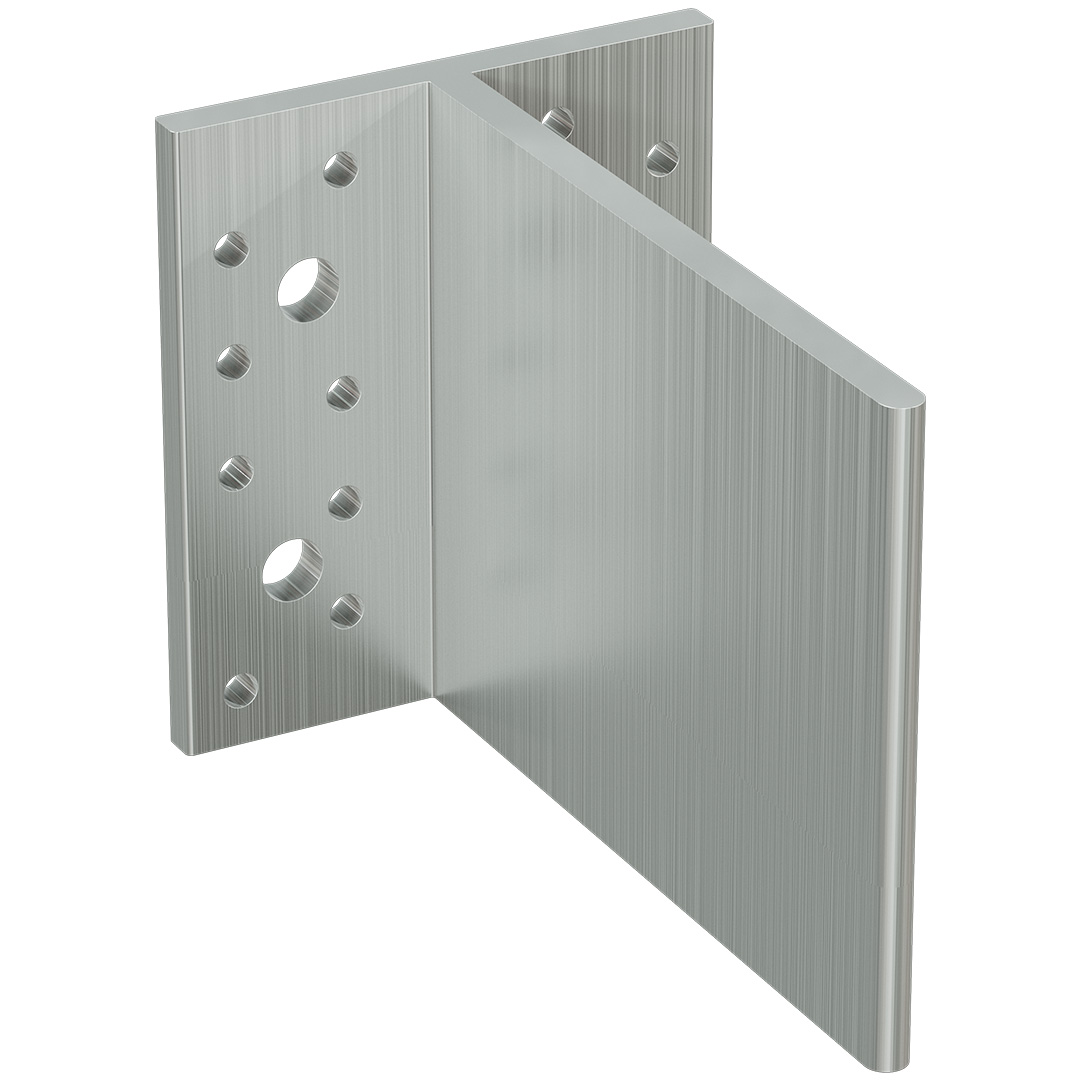

Il sistema è costituito da un profilo estruso in alluminio realizzato in un unico pezzo. La flangia si inserisce in una fessura pretagliata nell’elemento ligneo e viene fissata con spinotti autoforanti o lisci.

Scheda tecnica

ETE

Classe service 2

Aluminium

Intérieur

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Alluminio

Vantaggi

Alluminio - resistente, dal peso ridotto.

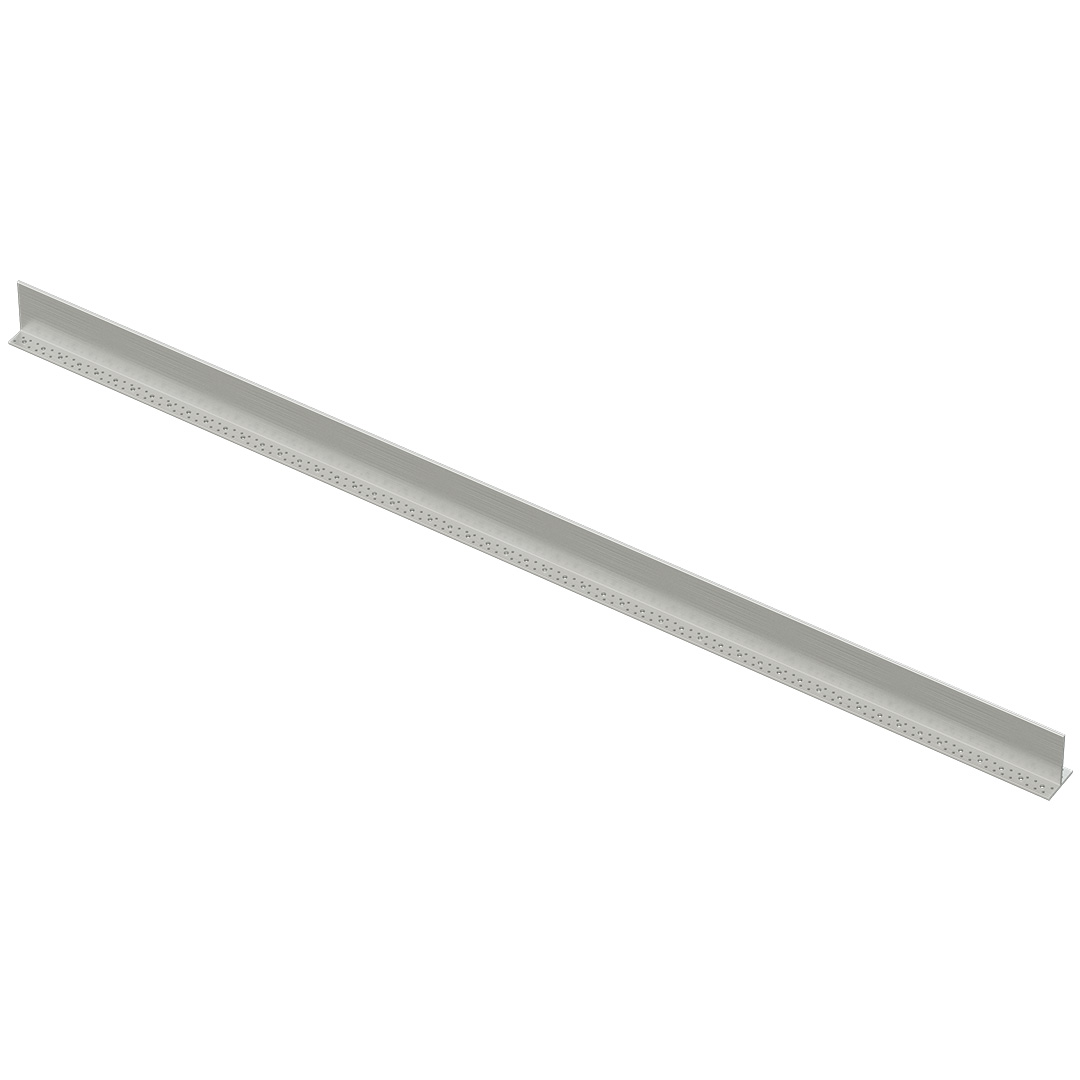

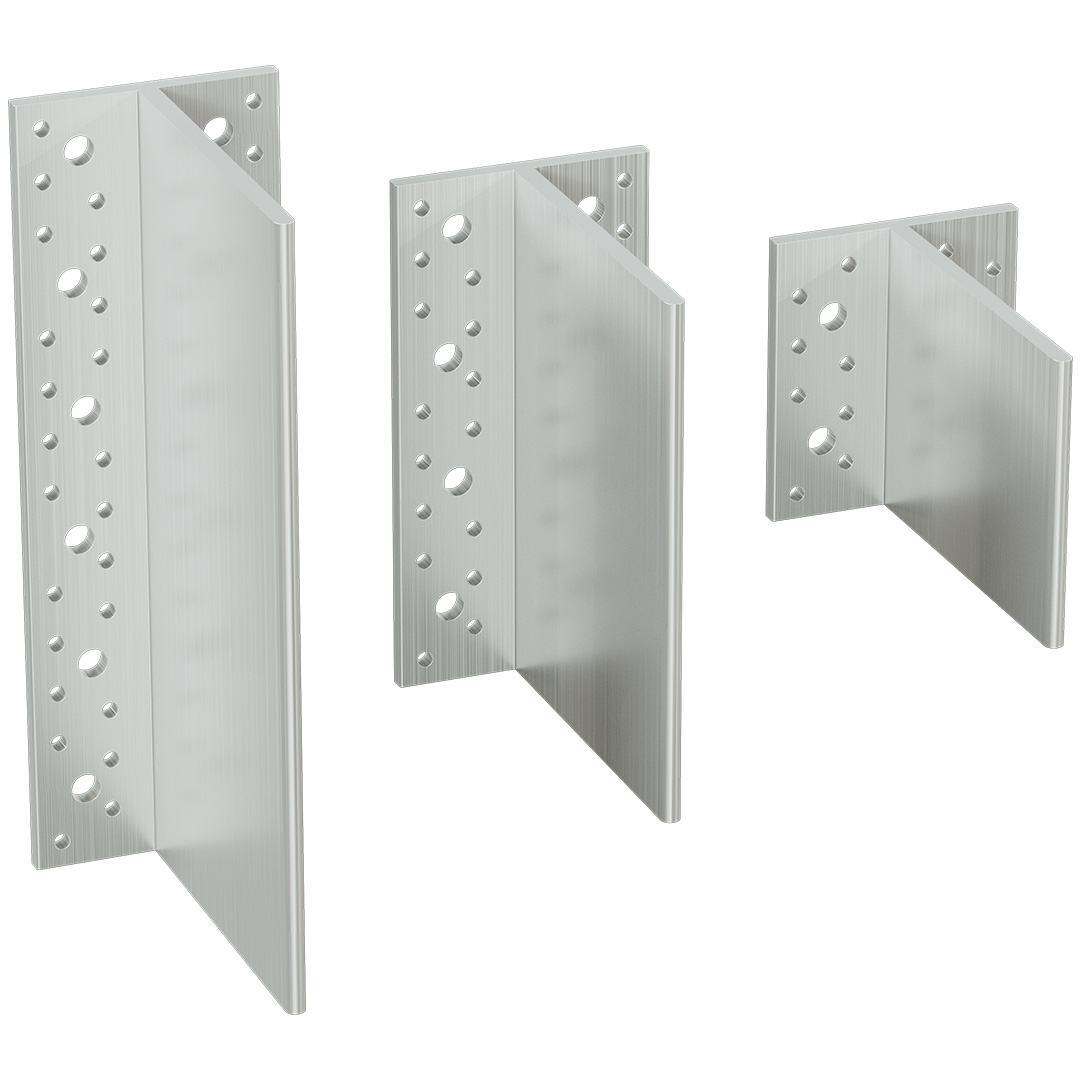

Disponibile in 5 lunghezze pretagliate e nella versione con barra lunga 2168 mm per il taglio in loco di dimensioni personalizzate.
Da utilizzare in collegamenti orizzontali o con inclinazioni fino a 45°.
La scanalatura di montaggio è un modo sicuro e comodo per sospendere una trave secondaria prima dell'installazione dei tasselli
Non è necessario un supporto aggiuntivo
Certificata alla resistenza al fuoco secondo il nostro ETA-07/0245.
Testato per l’uso con ancoraggi, tasselli e fissaggi Simpson Strong-Tie® | Friulsider.

Applicazione

Suitable on

Elemento di supporto: legno massiccio, legno ingegnerizzato, acciaio,
calcestruzzo
Elemento secondario: legno massiccio, legno ingegnerizzato

Utilizzo

Per la connessione di travi secondarie in legno o legno ingegnerizzato a travi principali/pali in legno massiccio/ingegnerizzato/calcestruzzo o acciaio.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Dimensioni [mm]						Fori Supporto
	A	B	C	t	α		Ø9	Ø5
	A	B	C	t	Min	Max	Ø9	Ø5
BTCALU90	90	123	80	6	-45	45	4	16
BTCALU120	120	123	80	6	-45	45	6	22
BTCALU160	160	123	80	6	-45	45	8	30
BTCALU200	200	123	80	6	-45	45	10	38
BTCALU240	240	123	80	6	-45	45	12	46

Capacità caratteristiche - Trave/Trave - CSA - STD 12


Codici	Capacità caratteristiche - Trave/Trave - CSA - STD12
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k verticale verso il basso						R_2,k verticale verso l'alto						R_3,k orizzontale						R₄,k assiale
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]						Lunghezza spinotto [mm]						Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	16	CSA5.0x50	3	STD12	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	3.2	4.5	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	STD12	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	3.9	5.6	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	STD12	41.9	42	42	42	42	42	41.9	42	42	42	42	42	4.9	7	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	STD12	52.3	54.1	57.9	61.7	61.7	61.7	52.3	54.1	57.9	61.7	61.7	61.7	5.9	8.4	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	STD12	62.8	64.9	69.5	75.7	82.8	82.9	62.8	64.9	69.5	75.7	82.8	82.9	6.9	9.8	12.6	12.6	12.6	12.6	25.7

Capacità caratteristiche - Trave/Trave - SSH - STD 12

Codici	Capacità caratteristiche - Trave/Trave - SSH - STD12
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k verticale verso il basso						R_2,k verticale verso l'alto						R_3,k orizzontale						R_4,k assiale
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]						Lunghezza spinotto [mm]						Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	SSH8x80	3	STD12	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	3.2	4.5	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	STD12	6	6	6	6	6	6	6	6	6	6	6	6	3.9	5.6	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	STD12	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	4.9	7	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	STD12	17	17	17	17	17	17	17	17	17	17	17	17	5.9	8.4	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	STD12	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	6.9	9.8	12.6	12.6	12.6	12.6	37.8

Capacità caratteristiche - Trave/Supporto rigido - FM753 - STD 12


Codici	Capacità caratteristiche - Trave/Supporto rigido - FM753 - STD12
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k verticale verso il basso						R_2,k verticale verso l'alto						R_3,k orizzontale						R_4,k assiale
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]						Lunghezza spinotto [mm]						Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	FM753 EVO M8	3	STD12	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.2	4.5	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	STD12	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	3.9	5.6	6.3	6.3	6.3	6.3	31.4
BTCALU160	8	FM753 EVO M8	4	STD12	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	4.9	7	8.4	8.4	8.4	8.4	41.9
BTCALU200	10	FM753 EVO M8	5	STD12	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	5.9	8.4	10.5	10.5	10.5	10.5	52.3
BTCALU240	12	FM753 EVO M8	6	STD12	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	6.9	9.8	12.6	12.6	12.6	12.6	62.8

Capacità caratteristiche - Trave/Trave - CSA - SDD7.5

Codici	Capacità caratteristiche - Trave/Trave - CSA - SDD7.5
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k verticale verso il basso					R_2,k verticale verso l'alto					R_3,k orizzontale					R_4,k assiale
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]					Lunghezza spinotto [mm]					Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	16	CSA5.0x50	3	SDD7.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	4.7	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	SDD7.5	21.6	23.8	24.8	24.8	24.8	21.6	23.8	24.8	24.8	24.8	6.3	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	SDD7.5	28.8	31.8	35.2	38.8	41.7	28.8	31.8	35.2	38.8	41.7	8.3	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	SDD7.5	36	39.7	44	48.5	52.2	36	39.7	44	48.5	52.2	10	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	SDD7.5	43.2	47.7	52.7	58.3	62.6	43.2	47.7	52.7	58.3	62.6	11.7	12.6	12.6	12.6	12.6	25.7

Capacità caratteristiche - Trave/Trave - SSH - SDD7.5

Codici	Capacità caratteristiche - Trave/Trave - SSH - SDD7.5
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k verticale verso il basso					R_2,k verticale verso l'alto					R_3,k orizzontale					R_4,k assiale
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]					Lunghezza spinotto [mm]					Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	SSH8x80	3	SDD7.5	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	4.7	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	SDD7.5	6	6	6	6	6	6	6	6	6	6	6.3	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	SDD7.5	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	8.3	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	SDD7.5	17	17	17	17	17	17	17	17	17	17	10	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	SDD7.5	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	11.7	12.6	12.6	12.6	12.6	37.8

Capacità caratteristiche - Trave/Supporto rigido - FM753 - SDD7.5

Codici	Capacità caratteristiche - Trave/Supporto rigido - FM753 - SDD7.5
	Fissaggi				Capacità caratteristiche - Legno C24 [kN]
	Supporto		Travetto		R_1,k verticale verso il basso					R_2,k verticale verso l'alto					R_3,k orizzontale					R_4,k assiale
	Q.tà	Tipo	Q.tà	Tipo	Lunghezza spinotto [mm]					Lunghezza spinotto [mm]					Lunghezza spinotto [mm]
	Q.tà	Tipo	Q.tà	Tipo	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	FM753 EVO M8	3	SDD7.5	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	4.7	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	SDD7.5	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	6.3	6.3	6.3	6.3	6.3	21.6
BTCALU160	8	FM753 EVO M8	4	SDD7.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	8.3	8.4	8.4	8.4	8.4	28.8
BTCALU200	10	FM753 EVO M8	5	SDD7.5	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	10	10.5	10.5	10.5	10.5	36
BTCALU240	12	FM753 EVO M8	6	SDD7.5	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	11.7	12.6	12.6	12.6	12.6	43.2

Installazione

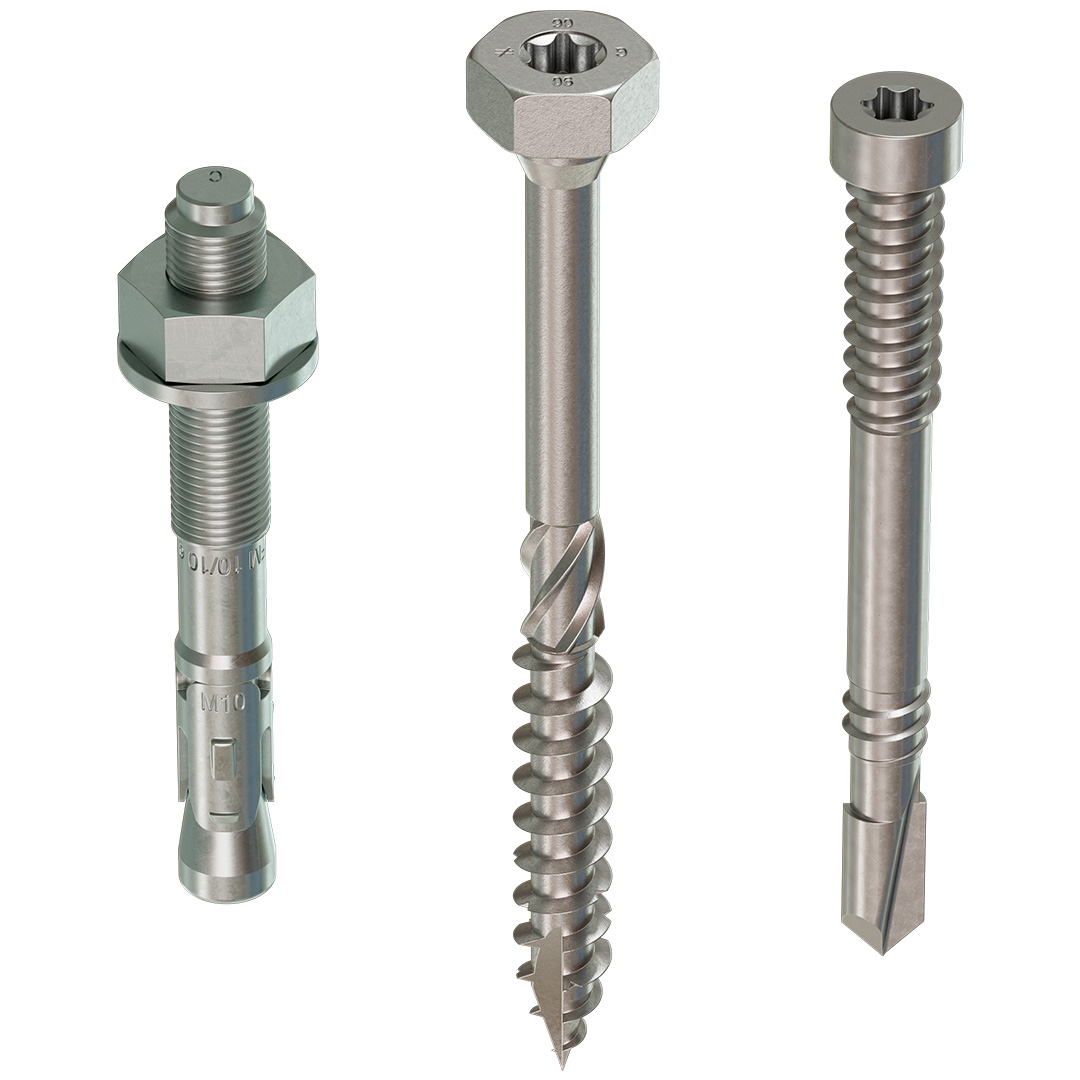

Fissaggi

Elemento secondario:

Spinotto lisco STD Ø8, Ø10, o Ø12,
Spinotto autoperforante SDD7.5

Elemento primario:

Calcestruzzo: ancoranti FM 753 evo M8, FM-753 CRACK M8, KEM HR+ BFK M8, tassello X3 Ø8, viti calcestruzzo
Acciaio: Bullone M8
Legno: chiodi CNA4,0xl, viti CSA5,0xl, SSH Ø8, SSF Ø8

Accessori:

Nastro adesivo LDPT

Installazione

Oltre ai formati pronti da 90 a 240 mm, BTCALU è disponibile anche nella versione da 2.168 mm di lunghezza che può essere tagliata su misura in loco. Si noti che la lunghezza massima consentita per il taglio personalizzato, per la quale sono disponibili valori di carico testati, è di 600 mm. BTCALU può essere installata su un supporto con inclinazione da -45° fino a +45° rispetto all’orizzontale. Per agevolare la massima ﬂessibilità di installazione, il prodotto viene fornito senza fori nella flangia. I fori devono essere eseguiti a intervalli regolari di 40 mm prima di inserire gli spinotti lisci STD Ø12. Se si utilizzano spinotti autofornati SDD7.5, la preforatura non è necessaria.

Tagliare il BTCALU all'altezza richiesta (i valori di carico sono indicati per un'altezza massima di 600 mm),

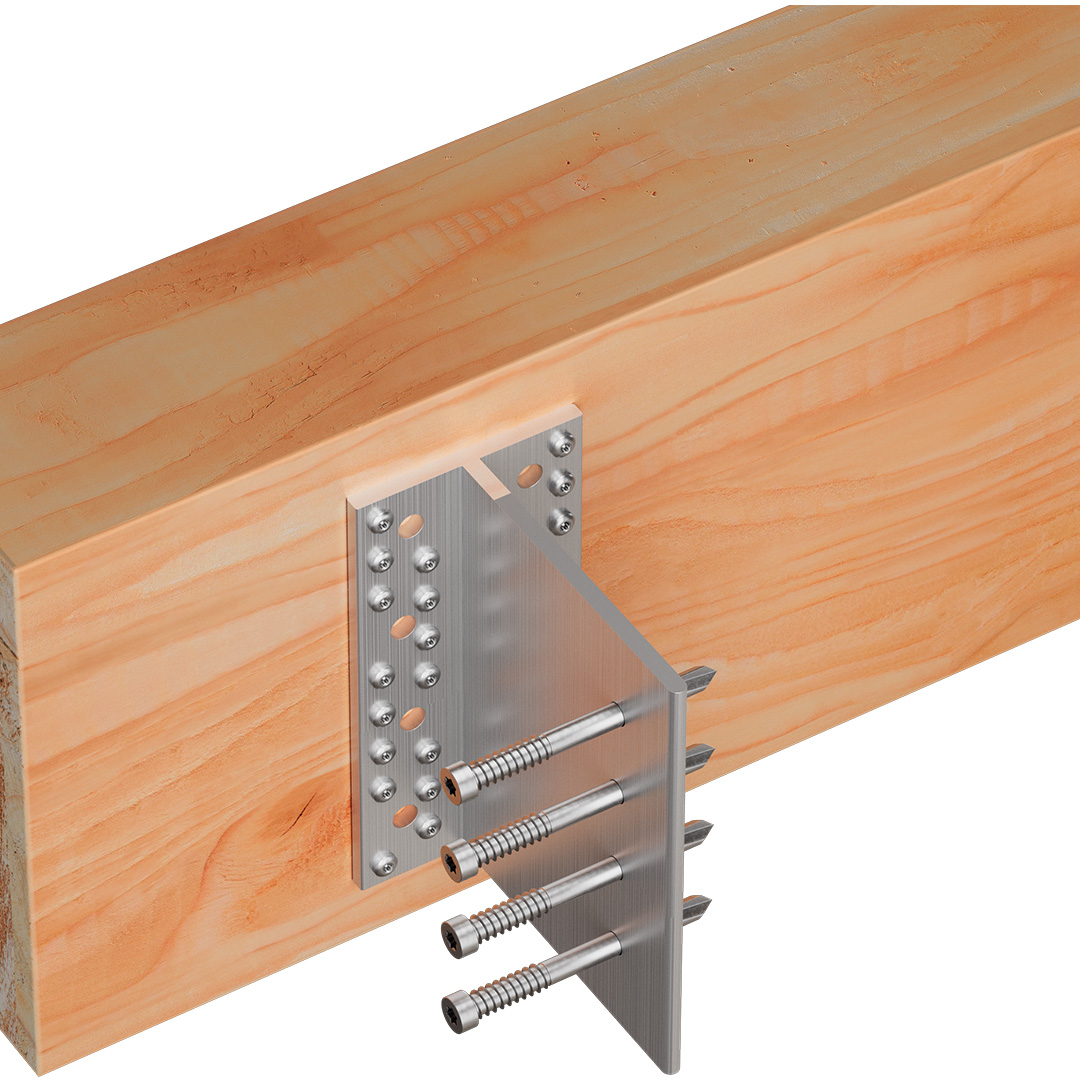

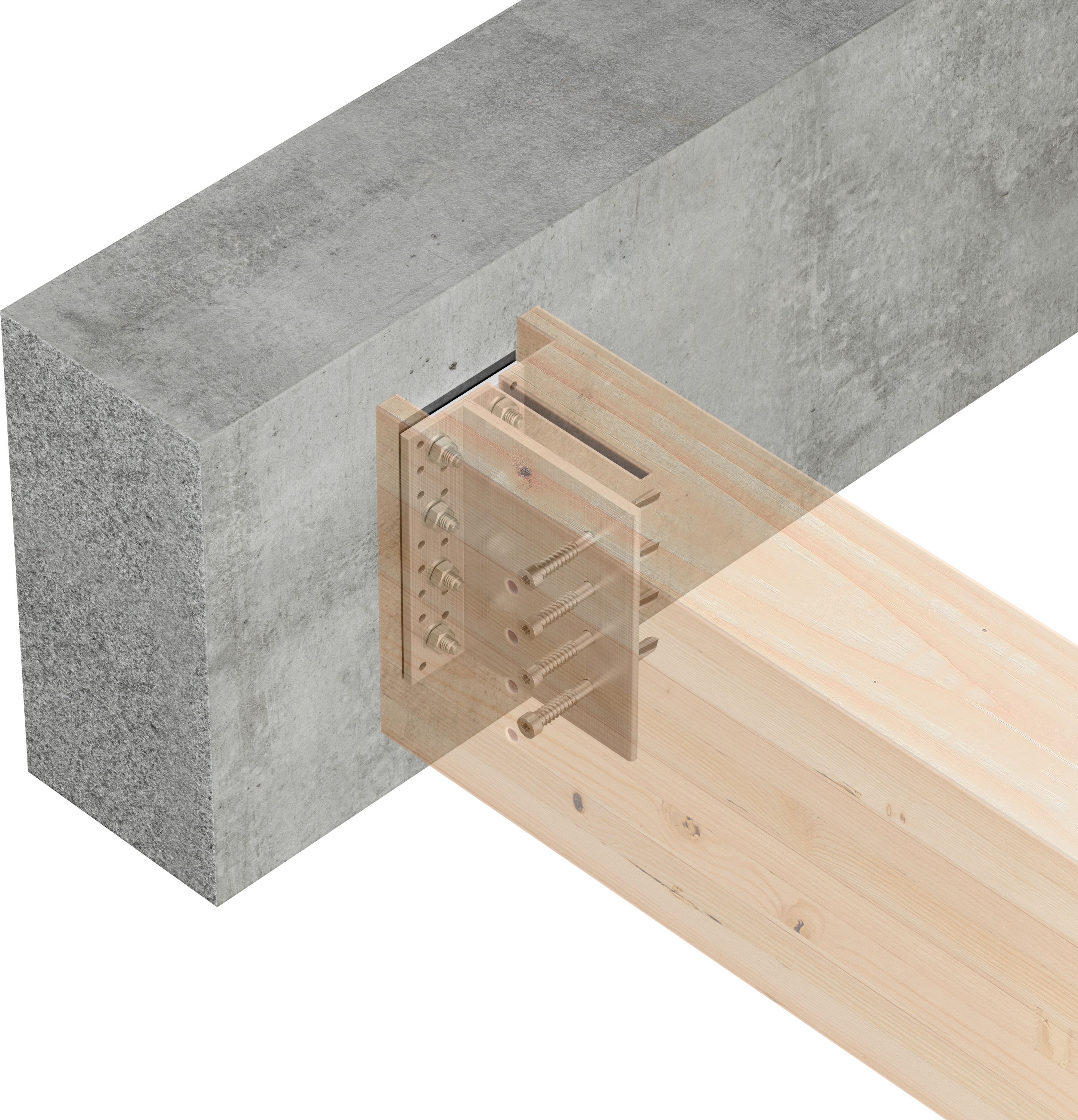

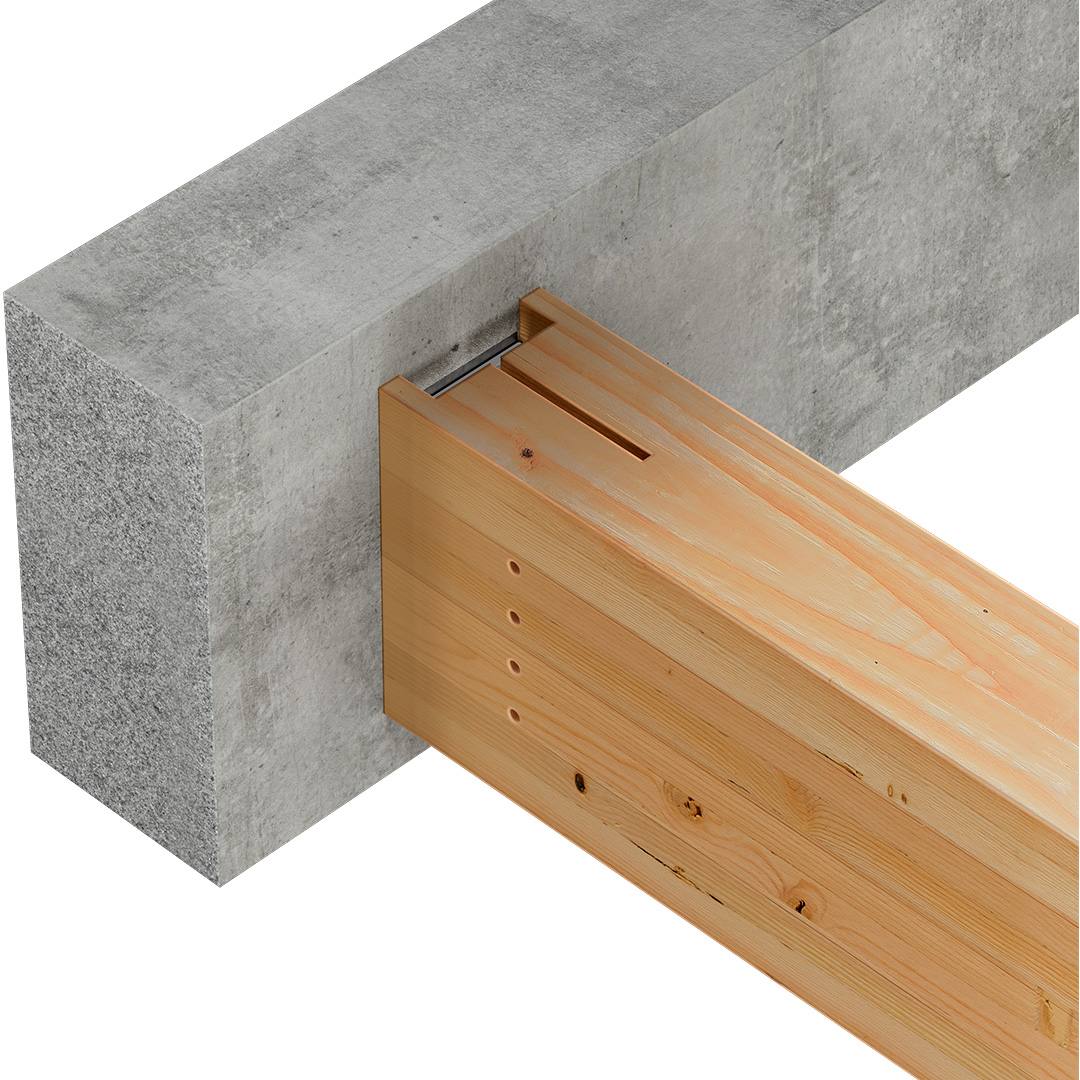

Fissare la staffa BTCALU al supporto principale utilizzando chiodi CNA Ø4×50 mm, viti CSA 5.0×40, viti SSH8 o SSF8 per supporti in legno. Per supporti in calcestruzzo è possibile utilizzare: FM 753 evo, ancorante chimico con barra filettata o viti calcestruzzo.

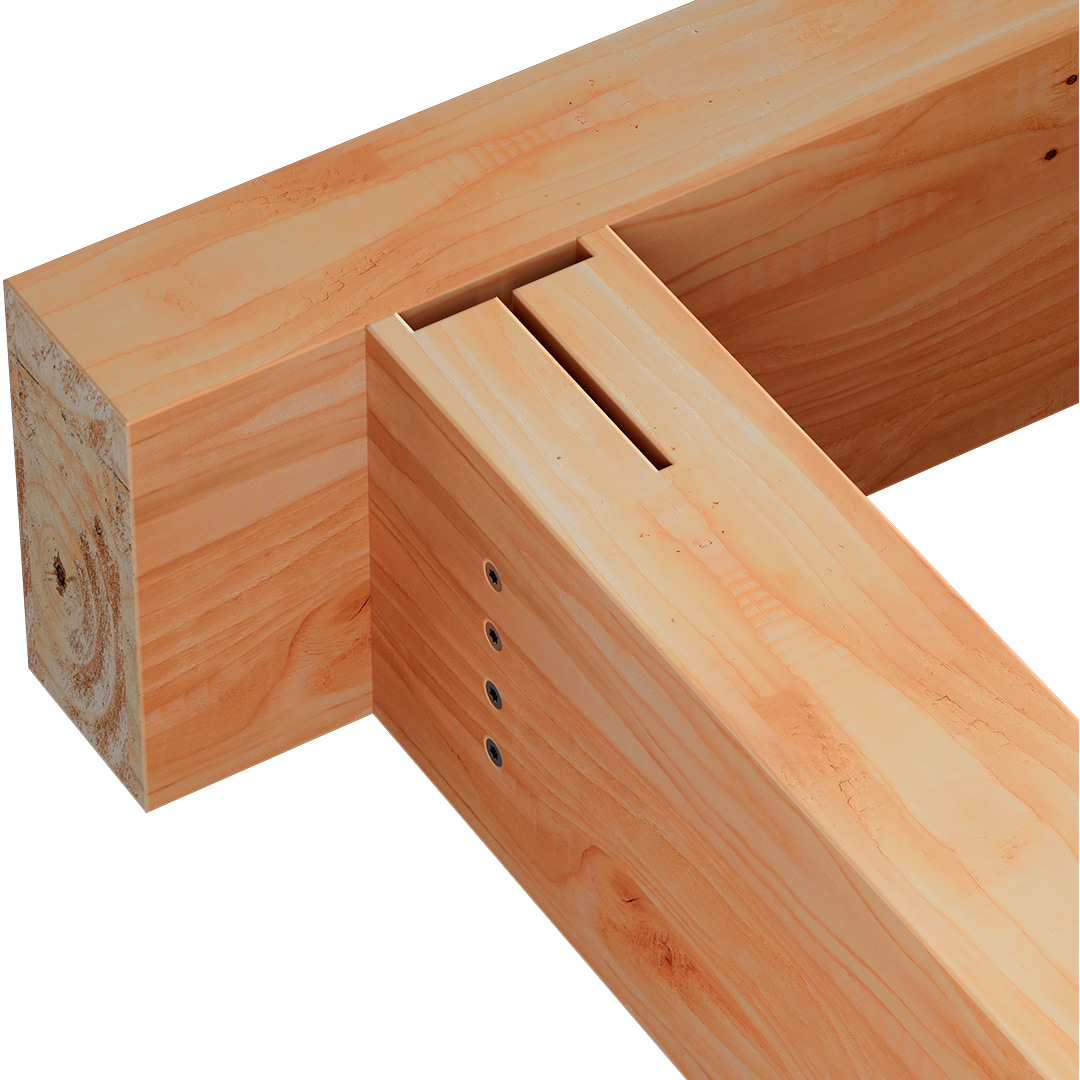

Eseguire un taglio verticale di 9 mm di spessore e 130 mm di profondità lungo l’asse verticale della trave secondaria.
Fresare la trave a seconda del tipo di ancorante scelto, considerando una profondità della flangia pari a 123 mm.

Nel caso vengano utilizzati spinotti lisci STD:

praticare contemporaneamente fori di 12 mm di diametro attraverso il legno e la flangia della staffa.
In alternativa, è possibile preforare il legno e utilizzarlo come guida per la
realizzazione dei fori sulla flangia.
Inserire gli spinotti e completare l’installazione.
Si consiglia di seguire le raccomandazioni di foratura indicate sull’ETA-07/0245.

Nel caso di utilizzo degli spinotti autoforanti SDD,
