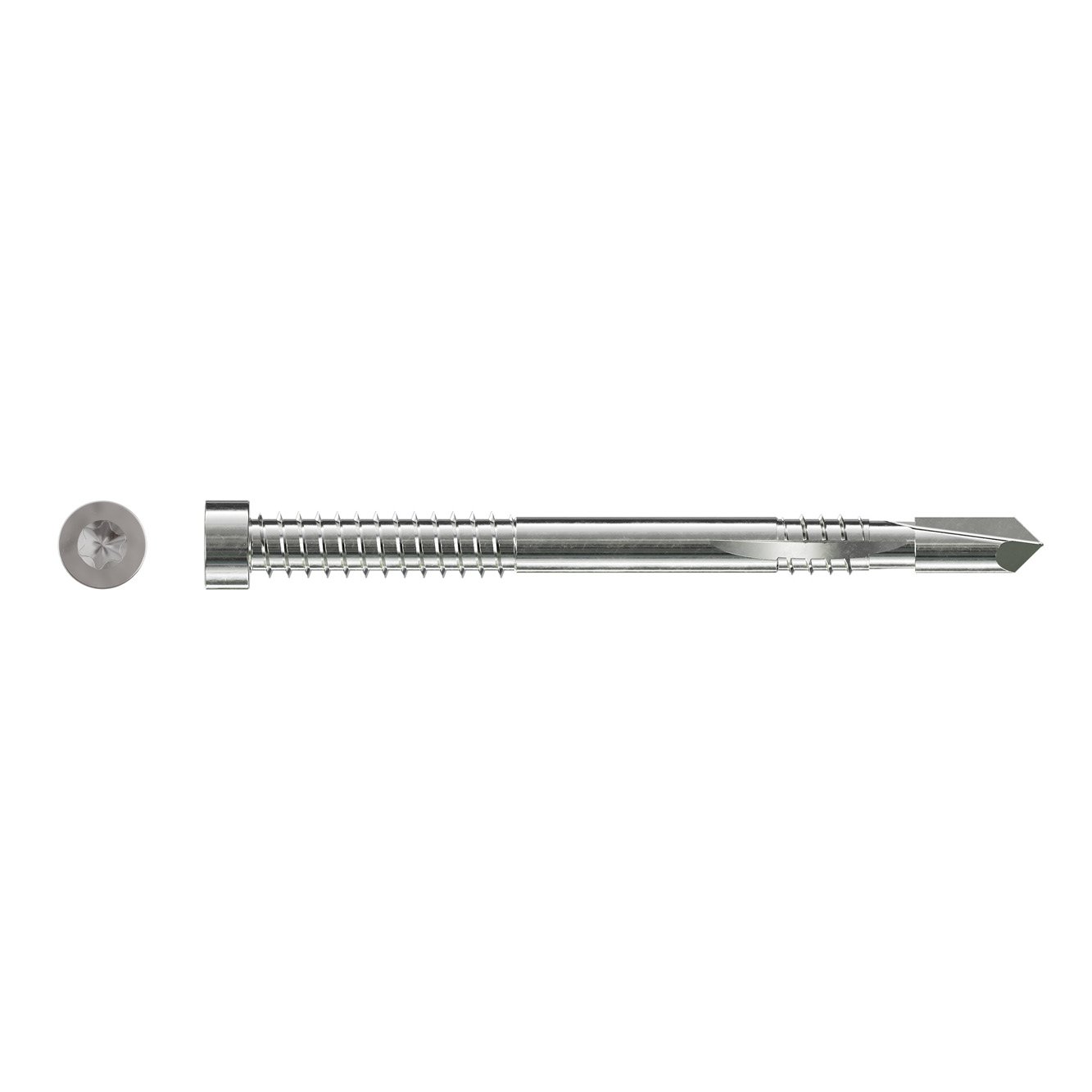

SDD

Spinotto autoforante - connessioni alluminio/legno

Lo spinotto SDD con marchio CE è il fissaggio ideale per le connessioni a scomparsa in combinazione con le staffe in alluminio come il BTALU.
Lo spinotto a doppia filettatura ha una testa cilindrica con impronta Torx T-40 e il design unico della punta riduce le spaccature nel legno. La scanalatura sulla filettatura inferiore consente di rimuovere il materiale durante l'installazione.

Scheda tecnica

Marquage CE

Classe service 2

Acier électrozingué 5µm

Intérieur

EPD

Dettagli del prodotto

Immagini

Caratteristiche

Vantaggi

Marchio CE
Non è necessario preforare
Impronta Torx T-40

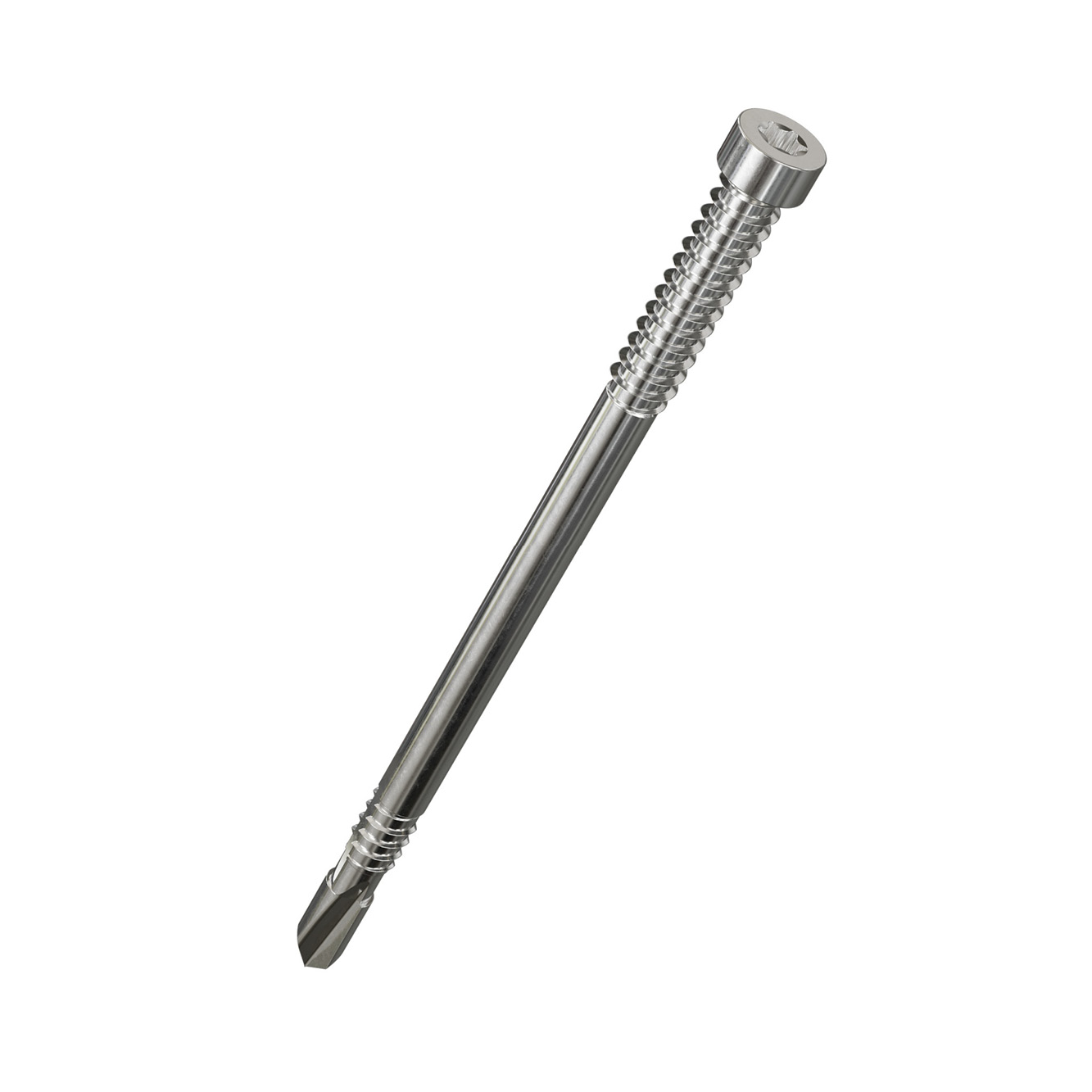

Piccola testa cilindrica per connessioni a scomparsa

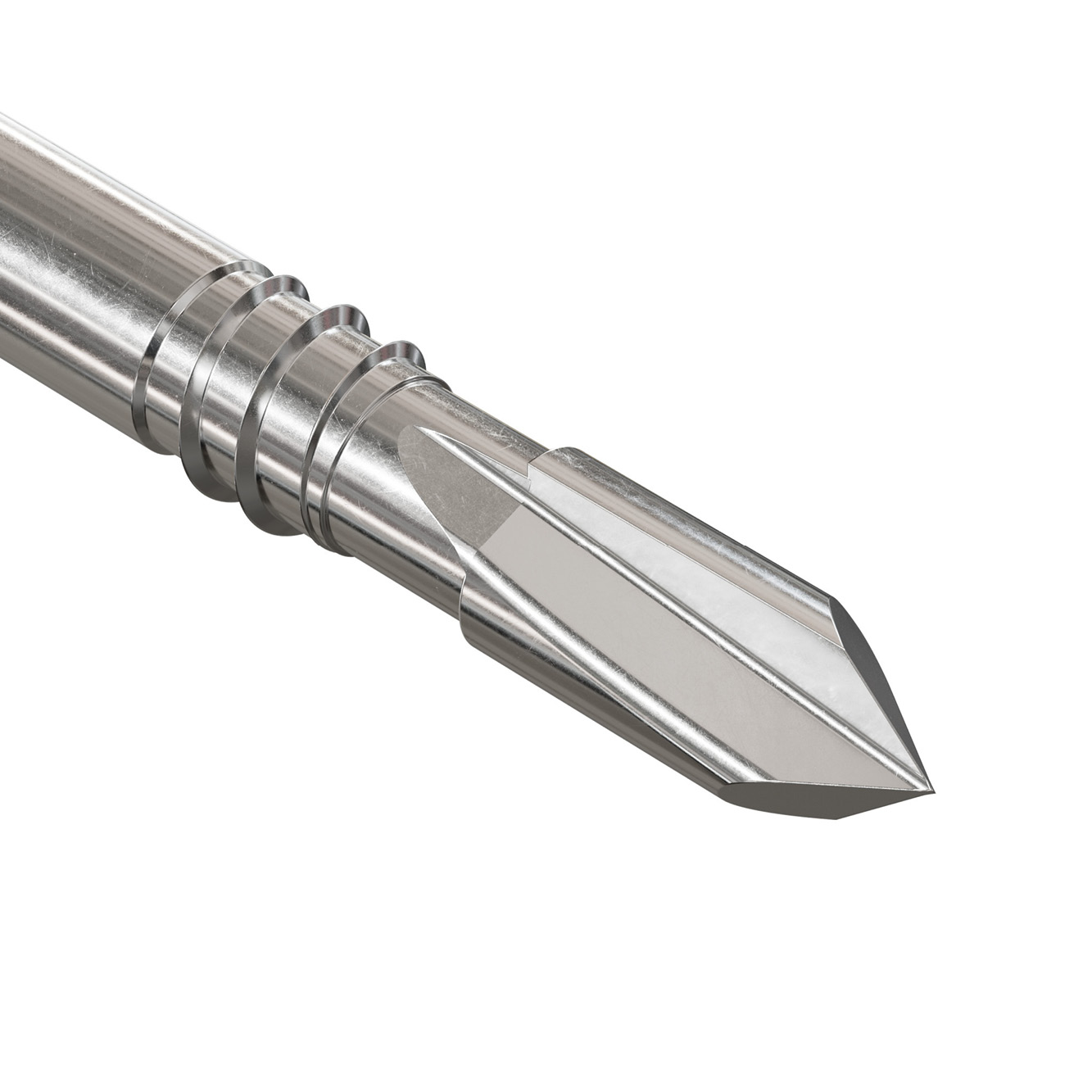

Scanalatura sulla filettatura per la rimozione dei trucioli

Materiale

Acciaio al carbonio elettrozincato

Applicazione

Applicazioni

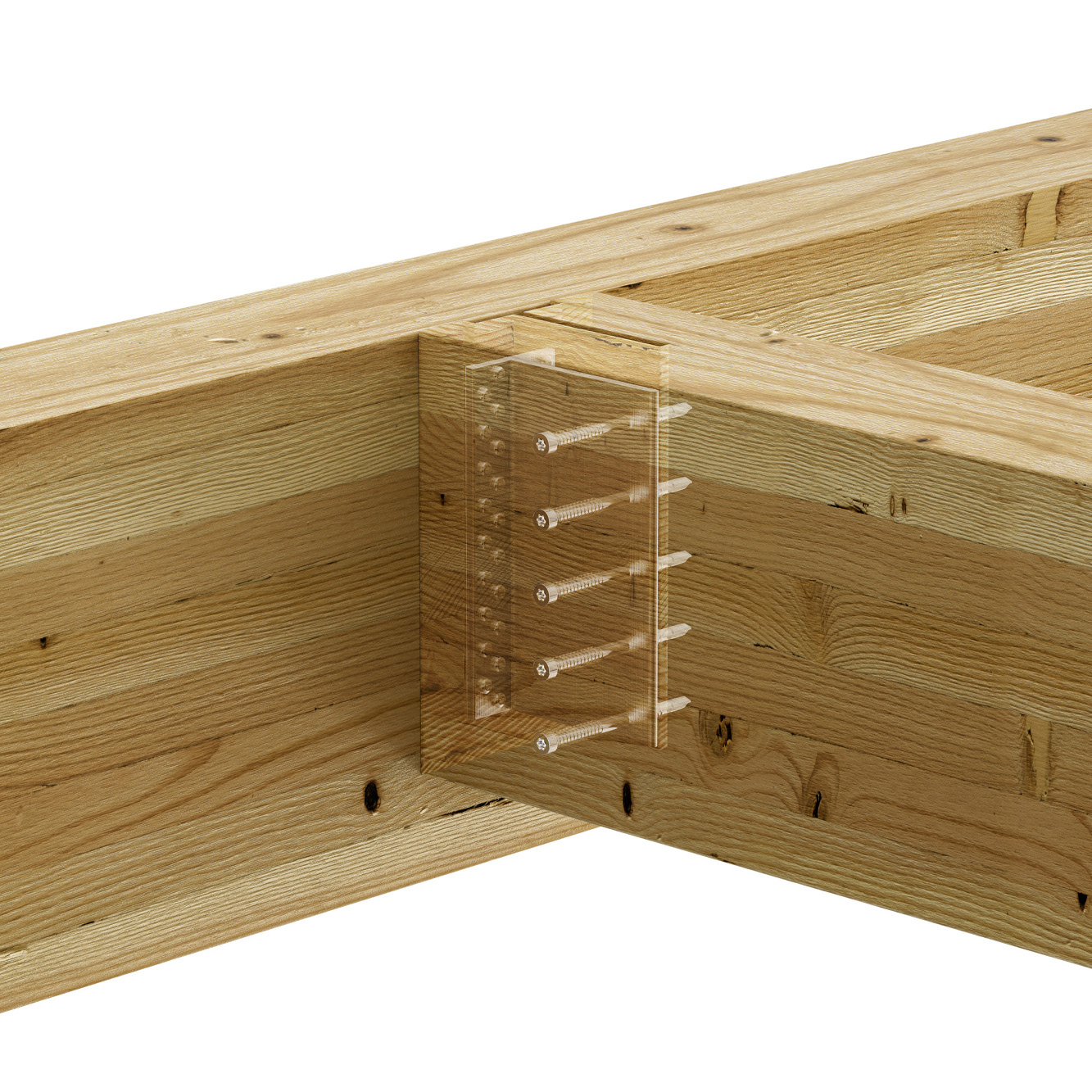

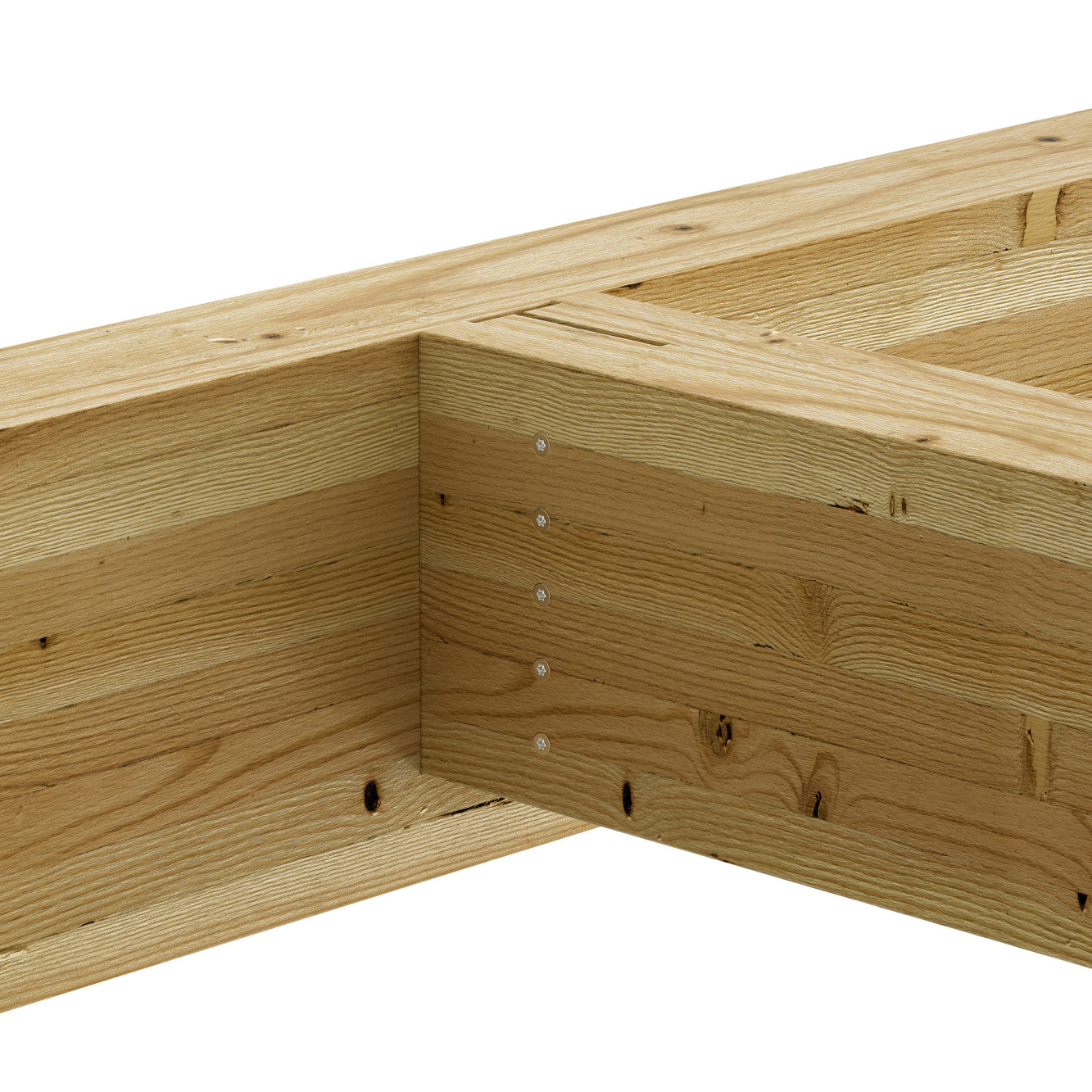

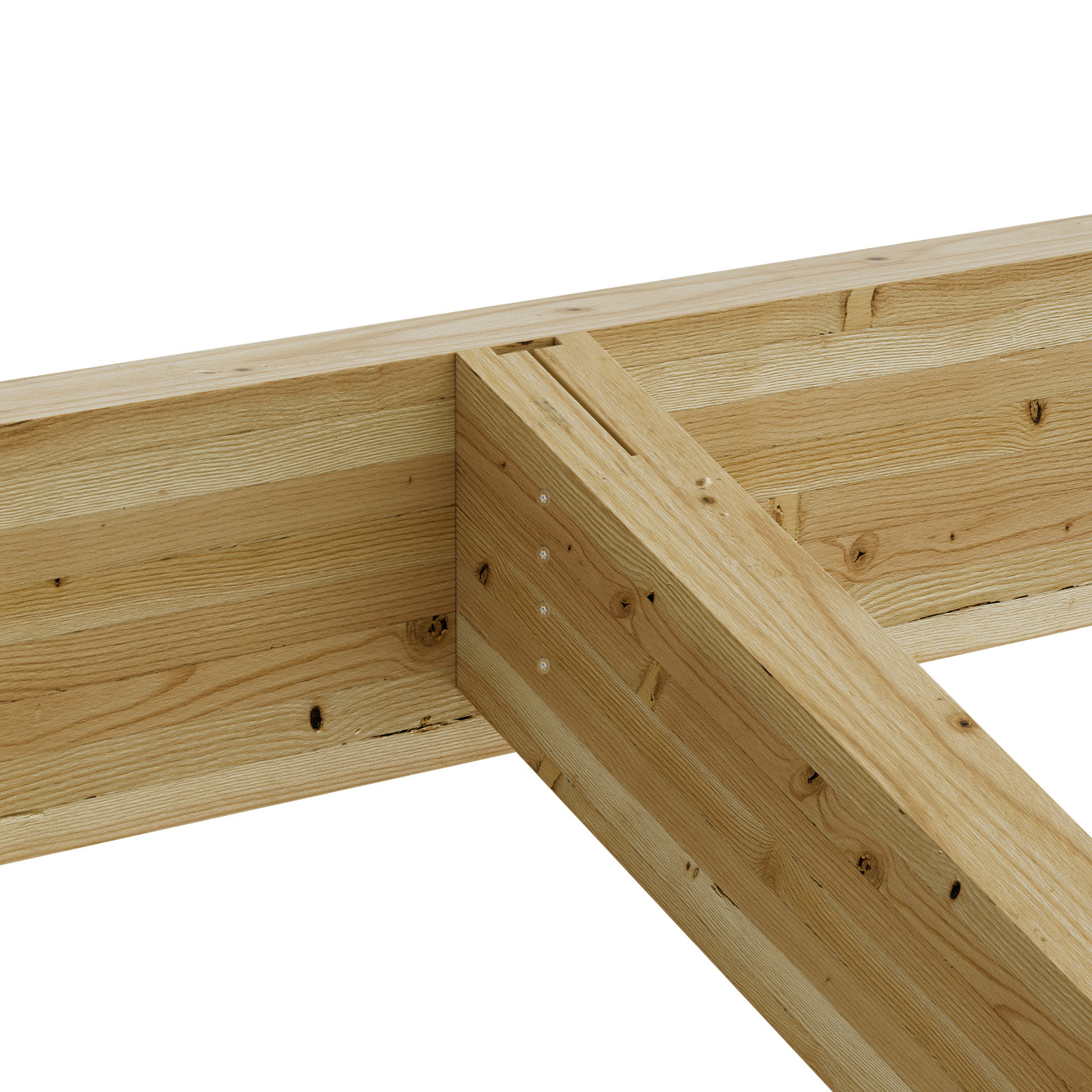

Travi in legno lamellare

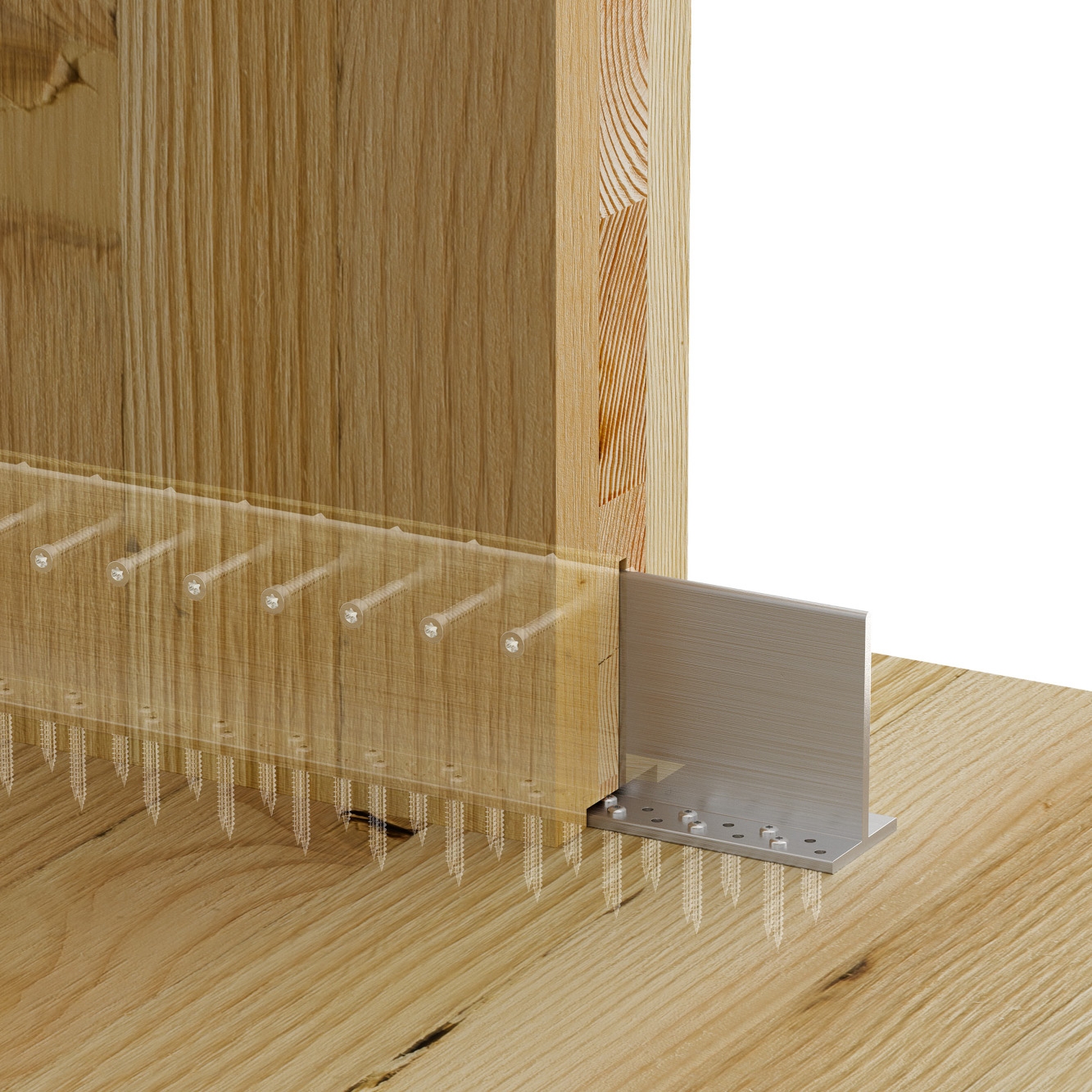

Parete in X-LAM a pavimenti in X-LAM

Utilizzo

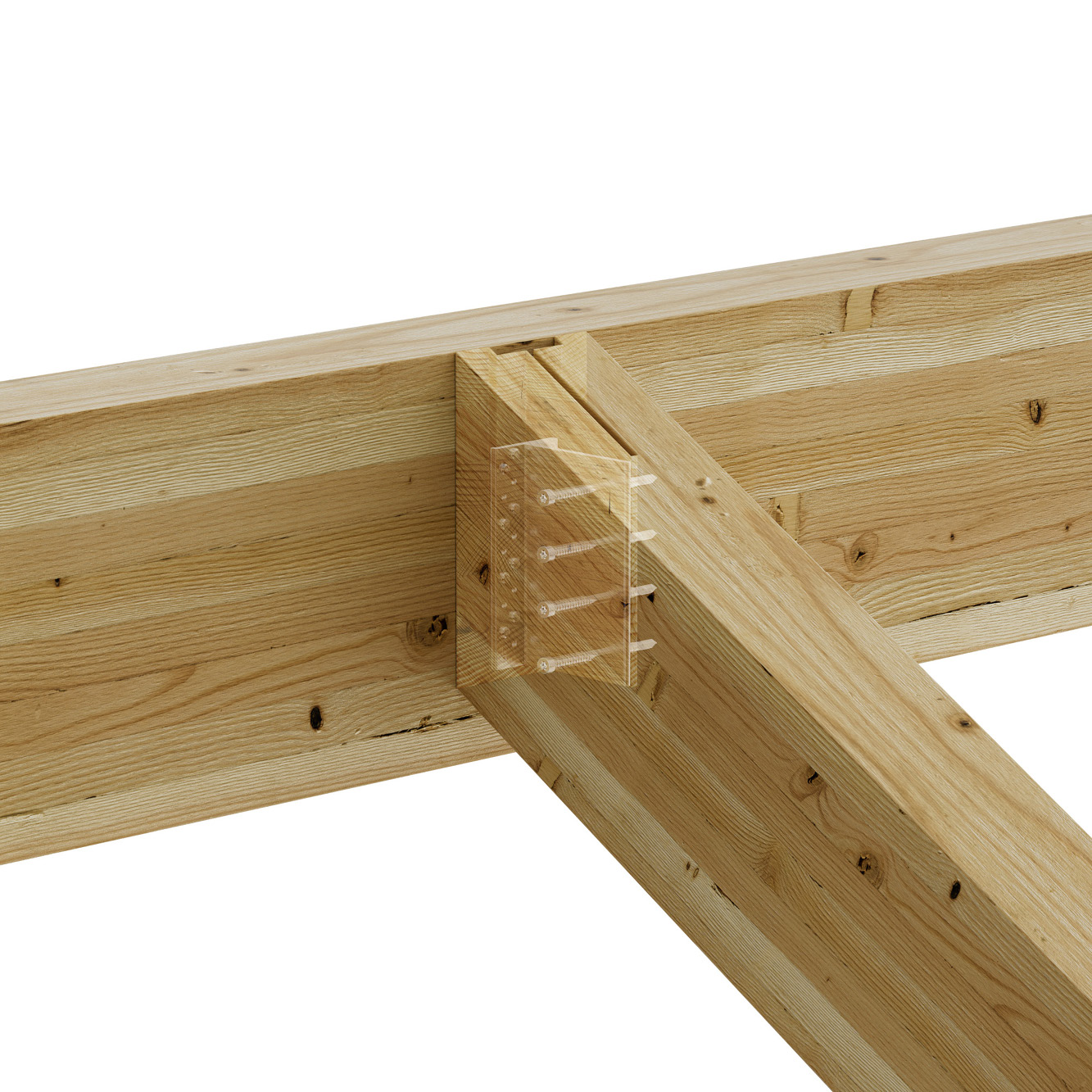

Staffe a scomparsa in alluminio

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Codice	DB nr.	NOBB nr.	Diametro filetto [d]	Lunghezza [L]	Diametro testa [dh]	Diametro del perno superiore [d1]	Lunghezza della filettatura superiore [Lg1]	Lunghezza della filettatura inferiore [Lg2]	Inserto	Q.tà	Peso [kg]
SDD7.5X93	78119	2395460	60153142	7.5	93	12	6.9	27	8.5	T-40	50	0.033
SDD7.5X113	78120	2395461	60153143		113	12	6.9	36	12.5	T-40	50	0.039
SDD7.5X133	78121	2395463	60153193		133	12	6.9	36	12.5	T-40	50	0.046
SDD7.5X153	78122	2395464	60153194		153	12	6.9	36	12.5	T-40	50	0.053
SDD7.5X173	78123	2395465	60153197		173	12	6.9	36	12.5	T-40	50	0.06

Installazione

Lo spinotto autoperforante può essere avvitato direttamente attraverso la parte in legno da assemblare con la scarpa in alluminio, senza preforare.

Per l'installazione con una scarpa in alluminio, si consiglia di utilizzare un avvitatore ad alta coppia e bassa velocità (600-1000 giri/min). Dopo il contatto della punta dello spinotto con l'alluminio, è necessario applicare una pressione di 25-30 kg sull'avvitatore.

Si raccomanda di avere un gioco di 1 o 2 mm tra intaglio e piastra, cioè un intaglio di 7-8 mm per una piastra di 6 mm di spessore (tipo BTALU), per consentire la rimozione dei trucioli. Lo spinotto deve essere perpendicolare alla piastra da forare.
