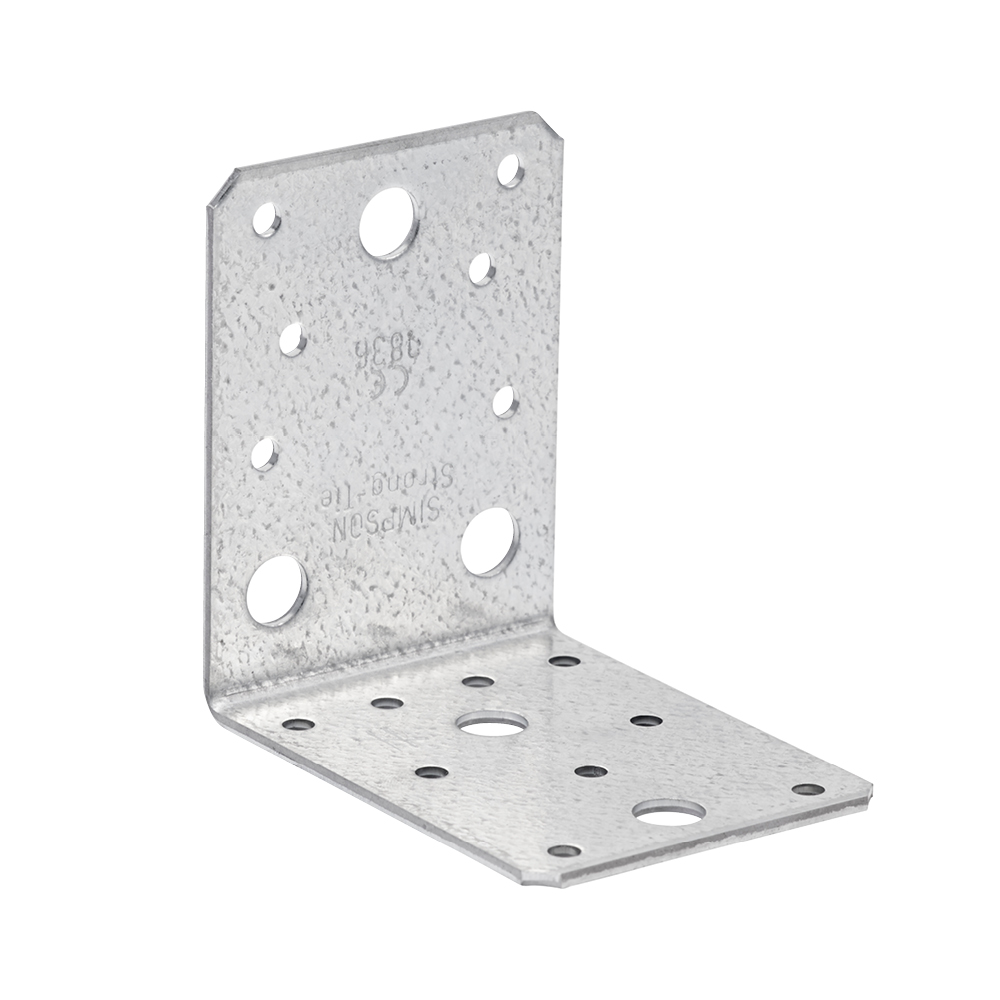

Piastra di fissaggio angolare

Le piastre angolari AB sono utilizzate per assemblaggi in strutture lignee per giunzioni legno-legno, legno-calcestruzzo.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.

Vantaggi

Giunzioni legno-legno

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno lamellare, calcestruzzo, acciaio, ecc.
Elemento secondario: legno massiccio, legno composito, lamellare, capriate, profili, ecc.

Utilizzo

Fissaggio in capriate leggere. Pannelli di rivestimento, sottostrutture di rivestimenti. Strutture a telaio, X-LAM, ecc.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori lato A			Fori lato B			Pz/conf.
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5	Ø8.5	Ø11	Ø5	Ø8.5	Ø11	Pz/conf.
AB70	7742299	21744552	70	70	55	2	4	2	-	7	1	-	100
AB90	3779303	21220785	88	88	65	2.5	6	-	3	9	-	2	100
AB105	3779329	21220801	103	103	90	3	8	-	3	11	-	3	50

Capacità caratteristiche predeterminate* - Trave/Trave - Chiodatura completa - 2 angolari per connessione

Codici	Capacità caratteristiche predeterminate* - Trave/Trave - Chiodatura completa
	Fissaggi		Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k*				R_2.k = R_3.k*
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB70	-	-	-	-	-	-	-	-	-	-
AB90	6	9	4.3	5.3	6.9	7.7	6.8	7.1	9.4	10.4
AB105	8	11	7.2	8.7	11.5	13.1	12.2	13.3	16.9	18.1

Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione k_mod.

1) R_4/5,k è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. Vedi ETA per altri valori di b ed e.

Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R1,k e R2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella 2. Se la trave è libera di ruotare, consultare il nostro ETA.

* Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) – k_mod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.

Capacità caratteristiche predeterminate* - Trave/Trave - Chiodatura parziale - 2 angolari per connessione

Codici	Capacità caratteristiche predeterminate* - Legno/Legno - Chiodatura parziale
	Fissaggi				Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB70	2	-	3	-	3.2	3.9	-	-	3.4	3.8	5.2	5.6
AB90	4	-	4	-	2.6	3.2	3.6	4.5	5	5.5	6.9	7.3
AB105	4	-	5	-	4.3	5.3	6.1	7.6	3.6	4	7	7.5

* Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) – kmod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Capacità caratteristiche predeterminate* - Trave/Calcestruzzo - 2 angolari per connessione

Codici	Capacità caratteristiche predeterminate* - Trave/Calcestruzzo				Capacità caratteristiche predeterminate* - Legno C24 - 2 angolari per connessione [kN]
	Fissaggi				R_1.k*				R_2.k = R_3.k
	Lato A		Lato B		CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB90	5	CNA*	2	Ø10	6	6	6	6	4.7	5	6.2	6.6
AB105	5	CNA*	2	Ø10	12.3	12.5	12.5	12.5	4.9	5.1	6.4	6.8

*Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) – k_mod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

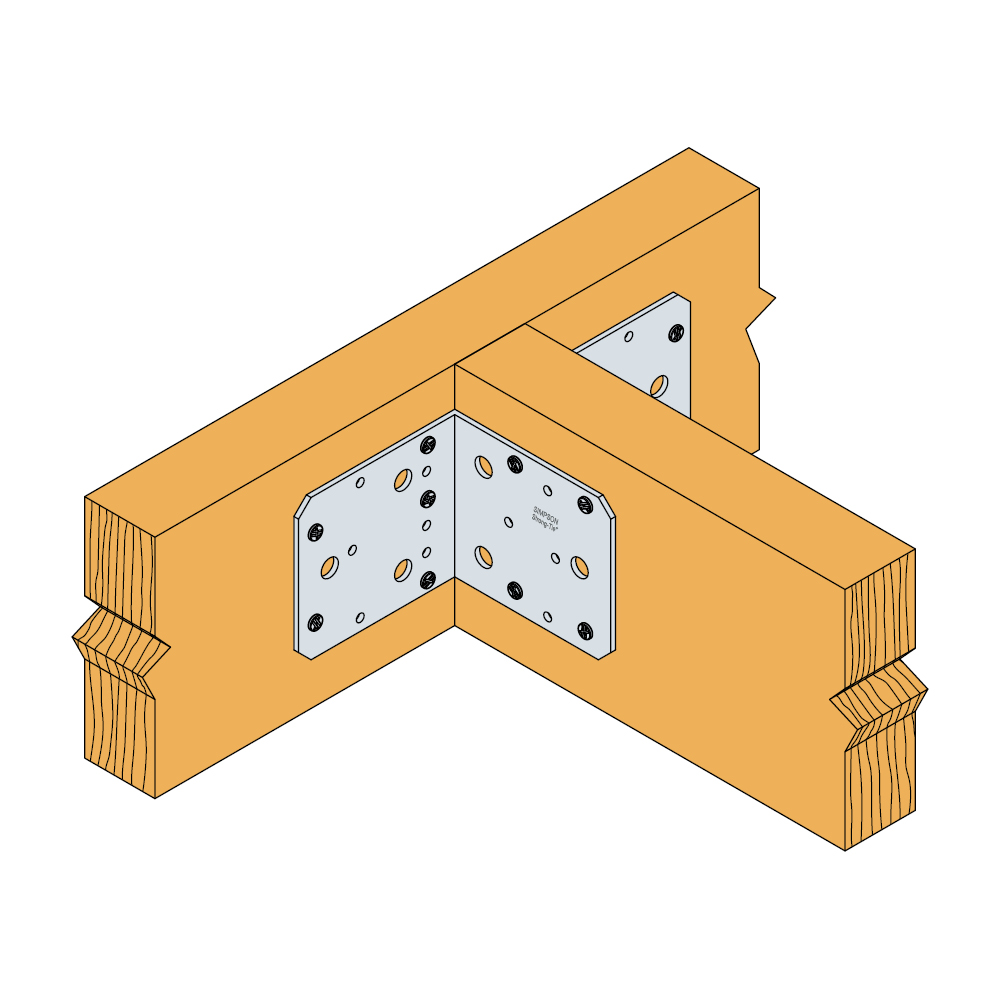

Capacità caratteristiche - Trave/Trave - Chiodatura completa - 2 angolari per connessione

Codici	Trave/Trave - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k = R_3.k				R_4.k = R_5.k⁽¹⁾
	Q.tà	Q.tà	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70	4	7	3.1/kmod^0.3	3.9/kmod^0.3	5.0/kmod^0.3	-	4.8	5.3	7	7.5	1.4/kmod^0.3	-
AB90	6	9	4.2/kmod^0.3	5.1/kmod^0.3	6.7/kmod^0.3	7.5/kmod^0.3, max: 6.9/kmod	6.8	7.1	9.4	10.4	1.9/kmod^0.3	2.5/kmod^0.5
AB105	8	11	7.0/kmod^0.3	8.5/kmod^0.3	11.2/kmod^0.3	12.7/kmod^0.3	12.2	13.3	16.9	18.1	3.3/kmod^0.3	4.7/kmod^0.3

Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione k_mod.

1) R_4/5,k è determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. Vedi ETA per altri valori di b ed e.

Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R_1,k e R_2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella 2. Se la trave è libera di ruotare, consultare il nostro ETA.

Capacità caratteristiche - Trave/Trave - Chiodatura parziale - 2 angolari per connessione

Codici	Trave/Trave - Chiodatura parziale
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k		R_2.k = R_3.k		R_4.k= R_5.k⁽¹⁾
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB70	2	3	3.9/kmod^0.3	-	3.8	5.6	1.4/kmod^0.3	-
AB90	4	4	3.1/kmod^0.3	4.4/kmod^0.3	5.5	7.3	1.2/kmod^0.5	1.7/kmod^0.3
AB105	4	5	5.4/kmod^0.3	7.4/kmod^0.3	4	7.5	2.1/kmod^0.5	2.9/kmod^0.4

Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione k_mod.

1) R_4/5,kè determinato per larghezza della trave b = 75 mm ed eccentricità e = 130 mm. Vedi ETA per altri valori di b ed e.

Se la struttura complessiva impedisce la rotazione la trave supportata, i valori di carico R_1,k eR_2/3,k in un installazione con un solo angolare sono pari alla metà del valore indicato nella tabella 2. Se la trave è libera di ruotare, consultare il nostro ETA.

Capacità caratteristiche - Trave/Calcestruzzo - 2 angolari per connessione

Codici	Trave/Calcestruzzo
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k				R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
AB90	5	CNA*	2	Ø10	5.4/kmod	5.4/kmod	5.4/kmod	5.4/kmod	4.73	5.03	6.3	6.66
AB105	5	CNA*	2	Ø10	min (12.3 ; 11.3/kmod)	min (13.7 ; 11.3/kmod)	min (17.5 ; 11.3/kmod)	min (19.7 ; 11.3/kmod)	4.8	5.1	6.4	6.8

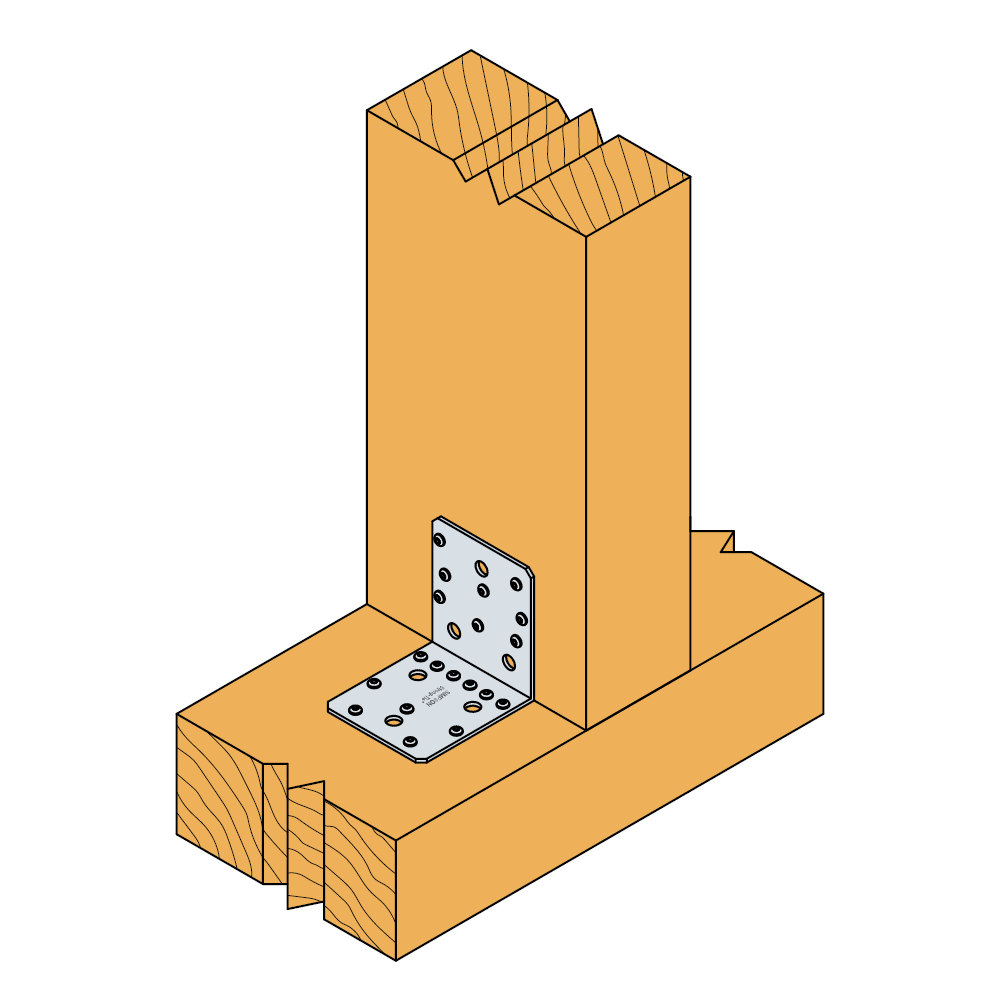

Capacità caratteristiche - Trave/Pilastro - 1 angolare per connessione

Codici	Trave/Pilastro
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_1.k				R_2.k
	Q.tà	Q.tà	Ala rivolta verso il basso		Ala rivolta verso l'alto		CNA4.0x40	CNA4.0x60
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AB90	4	4	5.2/ kmod^0.55	5.2/ kmod^0.55	4.0/ kmod^0.5	4.0/ kmod^0.5	0.7/ kmod	0.7/ kmod
AB105	6	5	10,0; max:9,8/ kmod	9.4/ kmod^0.6	8.1/ kmod^0.75	8.1/ kmod^0.75	1.4/ kmod	1.4/ kmod

Nel determinare la capacità di carico di progetto, è necessario tenere conto del fattore di correzione k_mod

Capacità caratteristiche - Traverso - 2 angolari per connessione

Codici	Trave/Trave
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x60
AB90	9	6	7.2	10.2
AB105	11	8	13.3	18.1

Capacità caratteristiche - X-LAM/Calcestruzzo

Codici	Fissaggi			Capacità caratteristiche - X-LAM/Calcestruzzo [kN]
	Lato A	Lato B		R1,k (Tensile) [kN]	_R1,k	R_2,k = R_3,k
	Q.tà	Q.tà	Tipo	R1,k (Tensile) [kN]	CNA4.0x50	CNA4.0x50
AB90	5	2	M10	-	3	3.1
AB105	5	2	M10	-	6.2	3.2

Il carico caratteristico si basa sulla durata del carico istantaneo e sulla classe di servizio 2 secondo EC5 (EN 1995) – k_mod = 0.9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Installazione

Fissaggi

Chiodi CNA Ø4 o viti CSA Ø5.

Informazioni tecniche

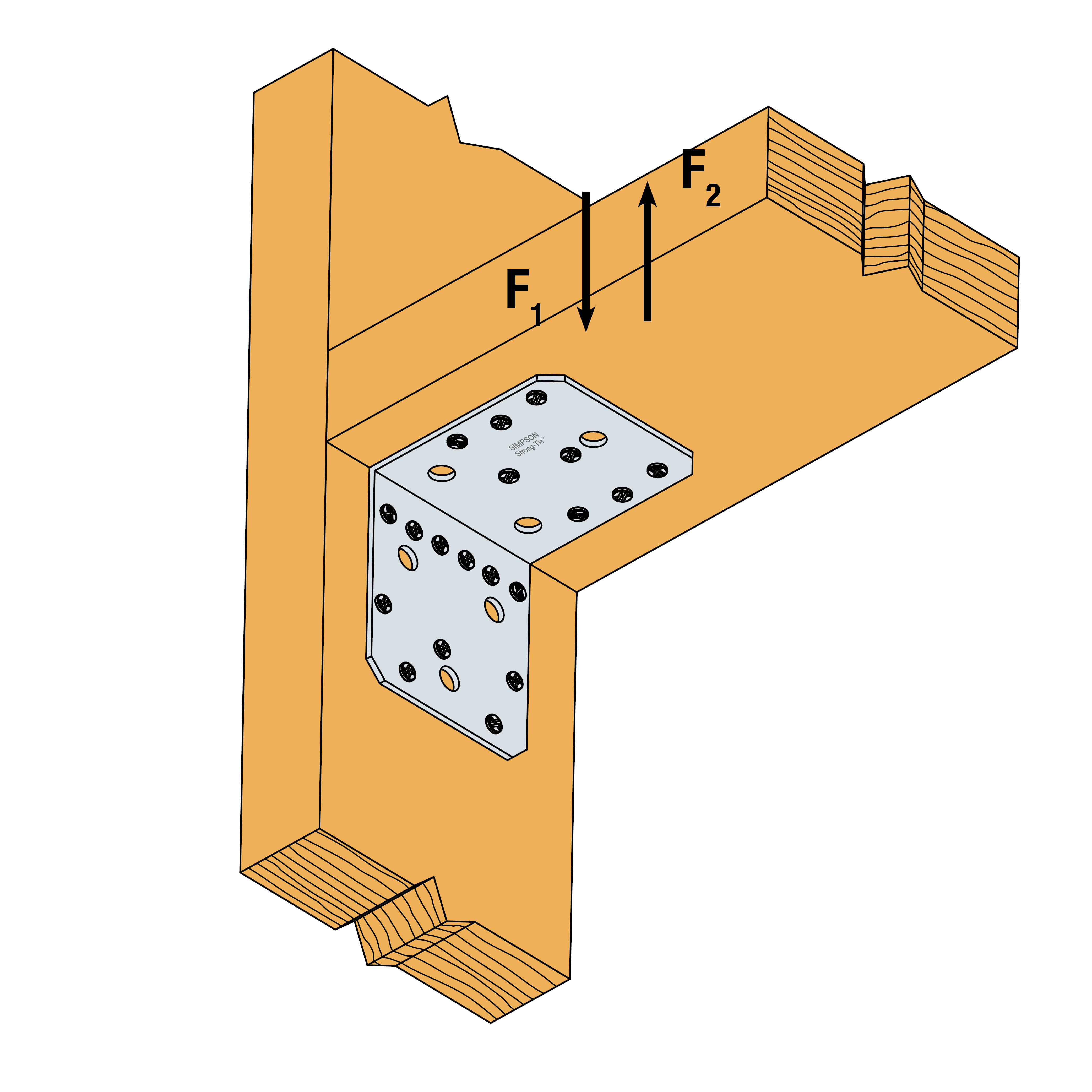

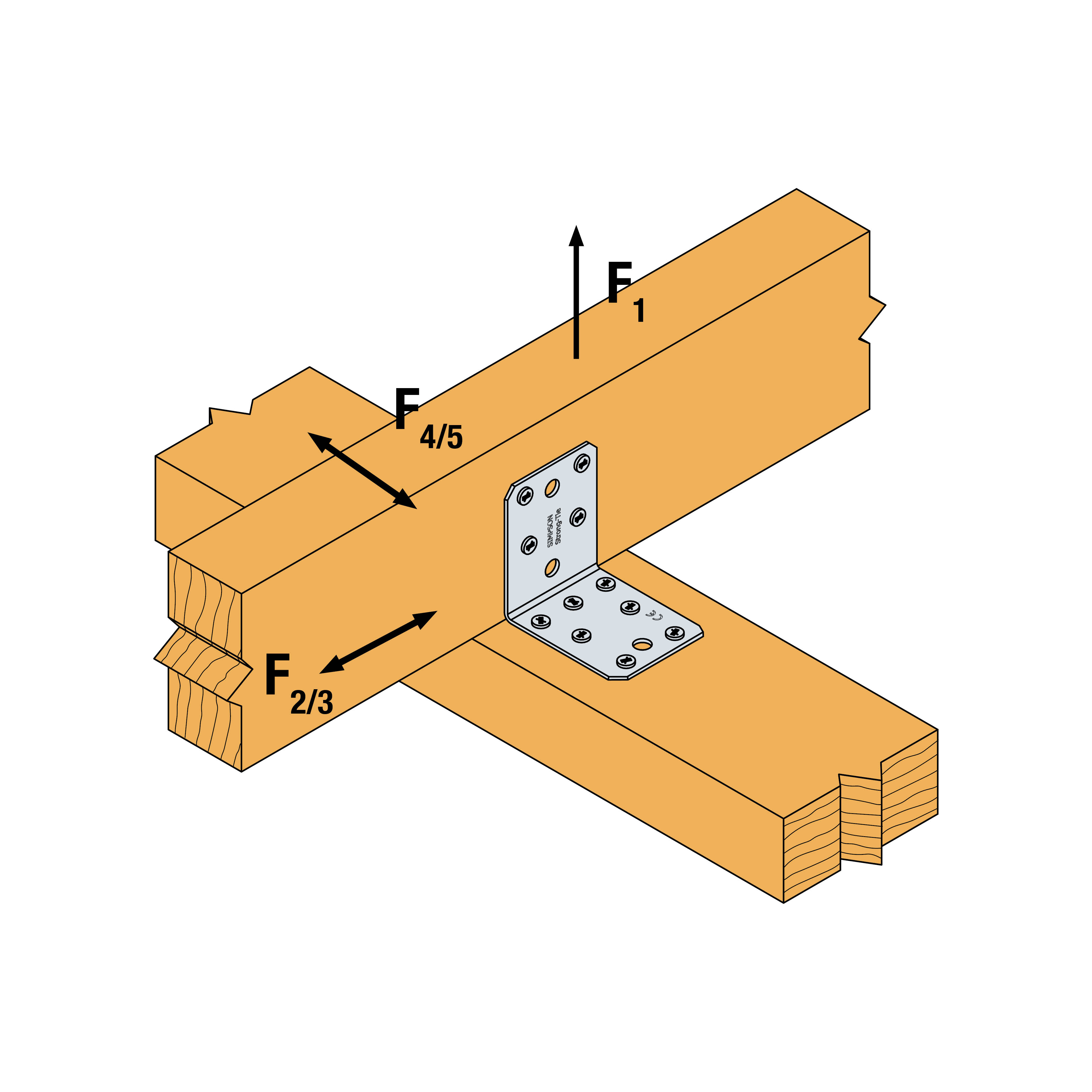

F1: forza di trazione nell'asse centrale della piastra angolare Situazione particolare di un fissaggio con solo una piastra angolare:

Se la struttura impedisce la rotazione dell'elemento fissato, la resistenza di trazione è pari alla metà del valore indicato per due piastre angolari.

In caso contrario, la resistenza della connessione dipende dalla distanza « f » tra la superficie di contatto verticale e il punto di applicazione del carico.

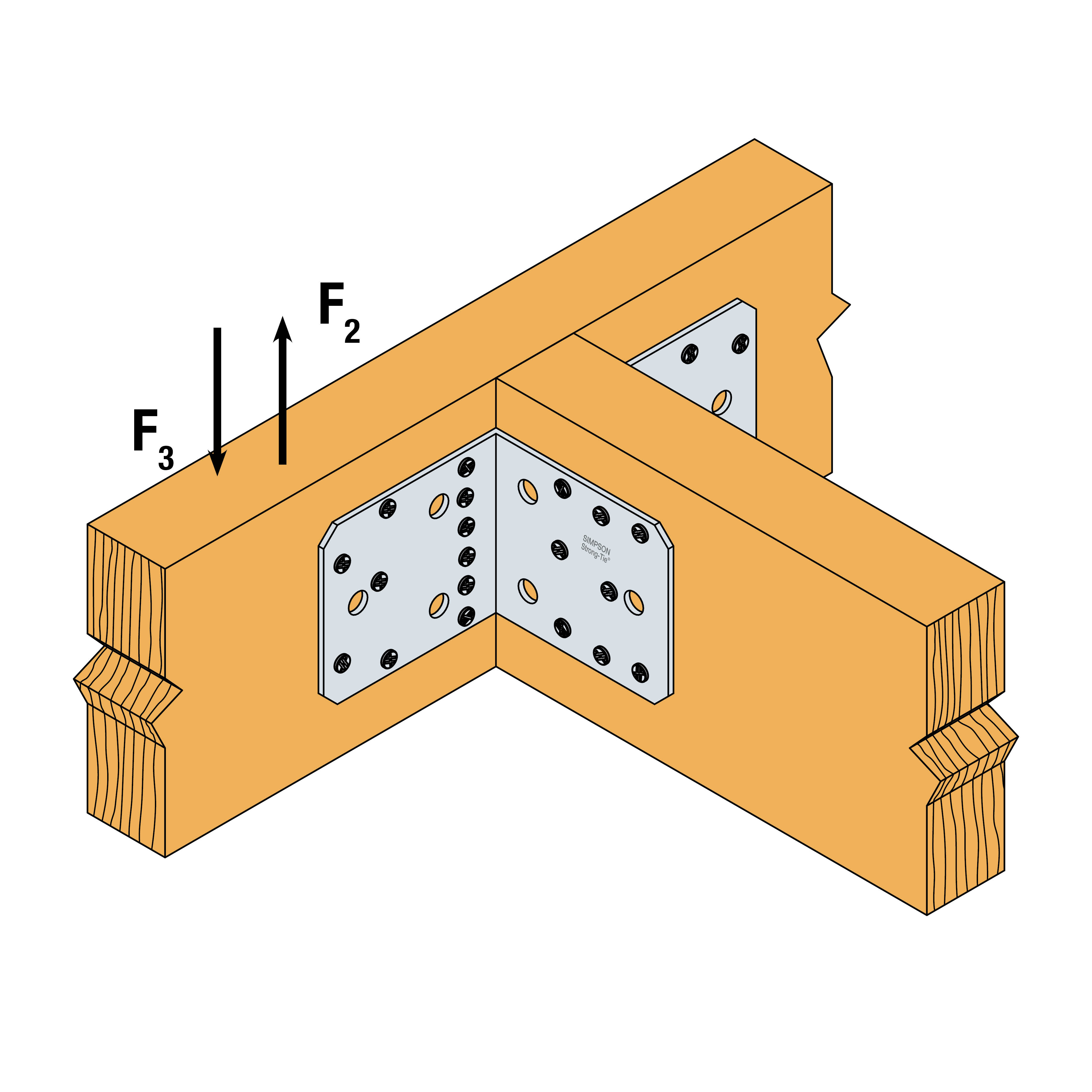

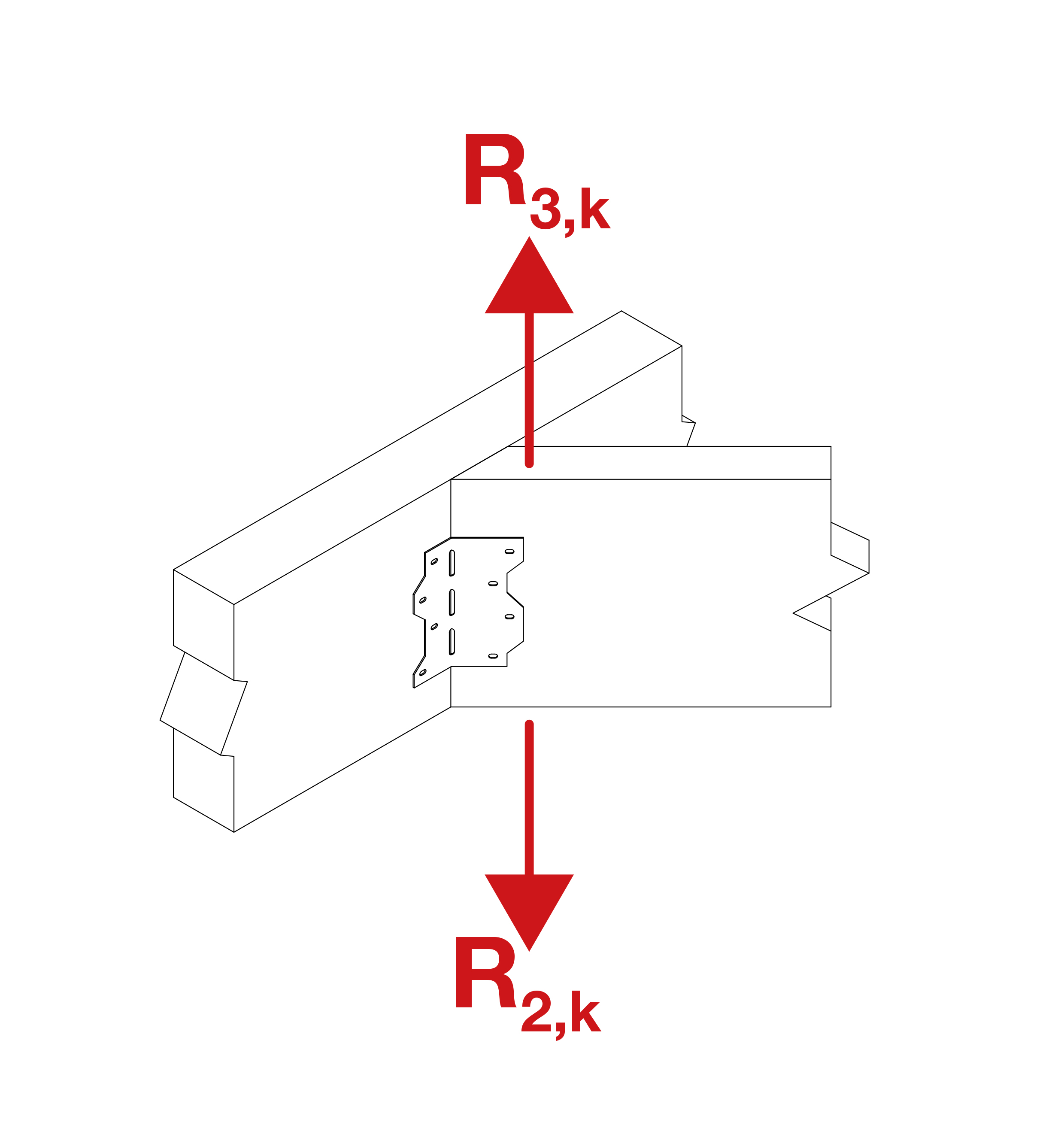

F2 e F3: forza laterale di taglio Situazione particolare di una connessione con solo una piastra angolare: Il valore di resistenza da considerare è pari alla metà di quello indicato per due piastre angolari.

F4 e F5: forza trasversale diretta verso od opposta alla piastra angolare La resistenza della connessione dipende dalla distanza " e " tra la base della piastra angolare e il punto di applicazione del carico.

In questa scheda sono presenti solo le forze F1, F2 e F3 per le connessioni con 2 piastre angolari. Contattaci per ulteriori informazioni.
