ABR

Piastra di fissaggio angolare con nervatura

Le piastre di fissaggio angolari ABR170 e ABR220 sono utilizzate per assemblaggi di sostegno di costruzioni in legno, soluzioni per facciate e assemblaggi legno-calcestruzzo.

Il connettore è progettato con nervature rinforzate.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.
275 g/m² su entrambi i lati con uno spessore di zincatura di ca. 20 μm

Vantaggi

Elevata rigidità.
Elevata resistenza.
Versatilità di utilizzo.
Possibilità di collegamento al calcestruzzo con una sola piastra di fissaggio angolare.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno ingegnerizzato, calcestruzzo, acciaio, ecc.
Elemento secondario: legno massiccio, legno composito, legno lamellare, profili, ecc.

Utilizzo

Fissaggio di montanti lignei per rivestimenti.
Fissaggio di travi, staffe, testate.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori lato A		Fori lato B		Pz/conf.
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5	Ø12	Ø5	Ø12	Pz/conf.

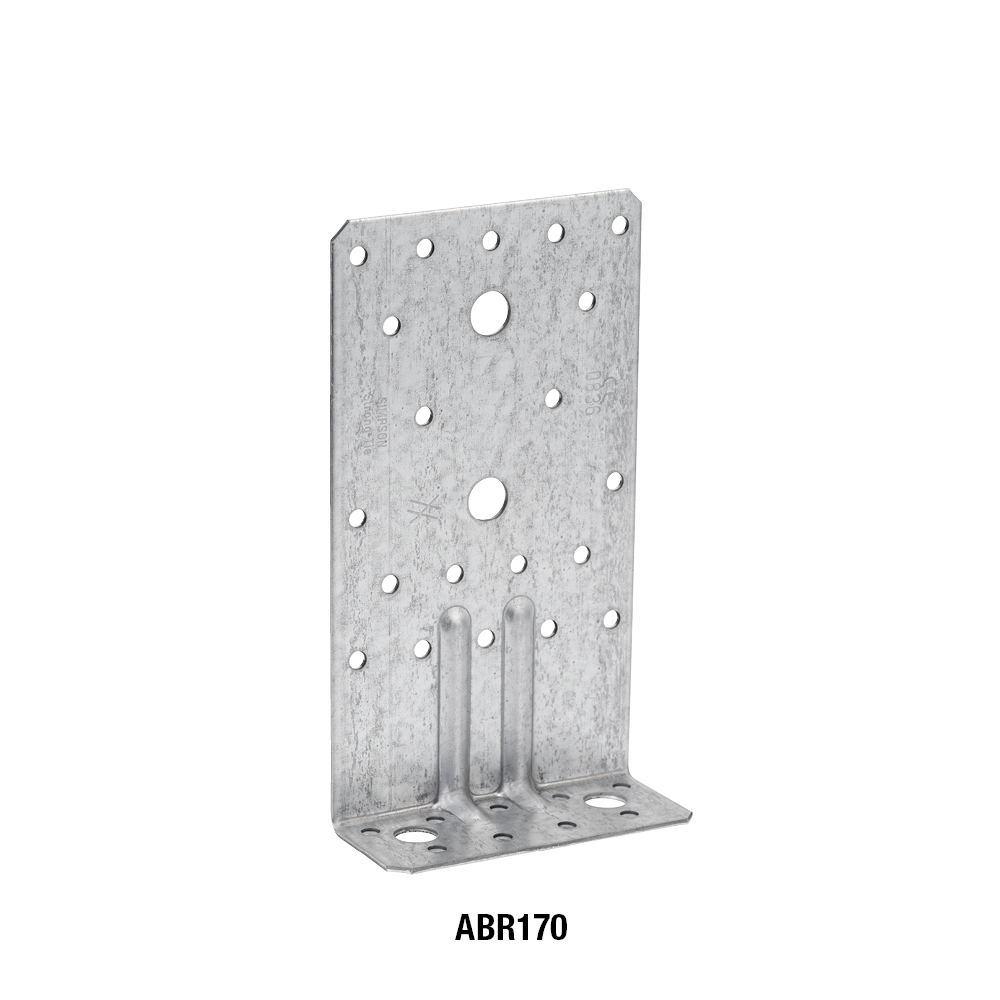

ABR170	1611299	46163812	170	40	95	2	20	2	9	2	25

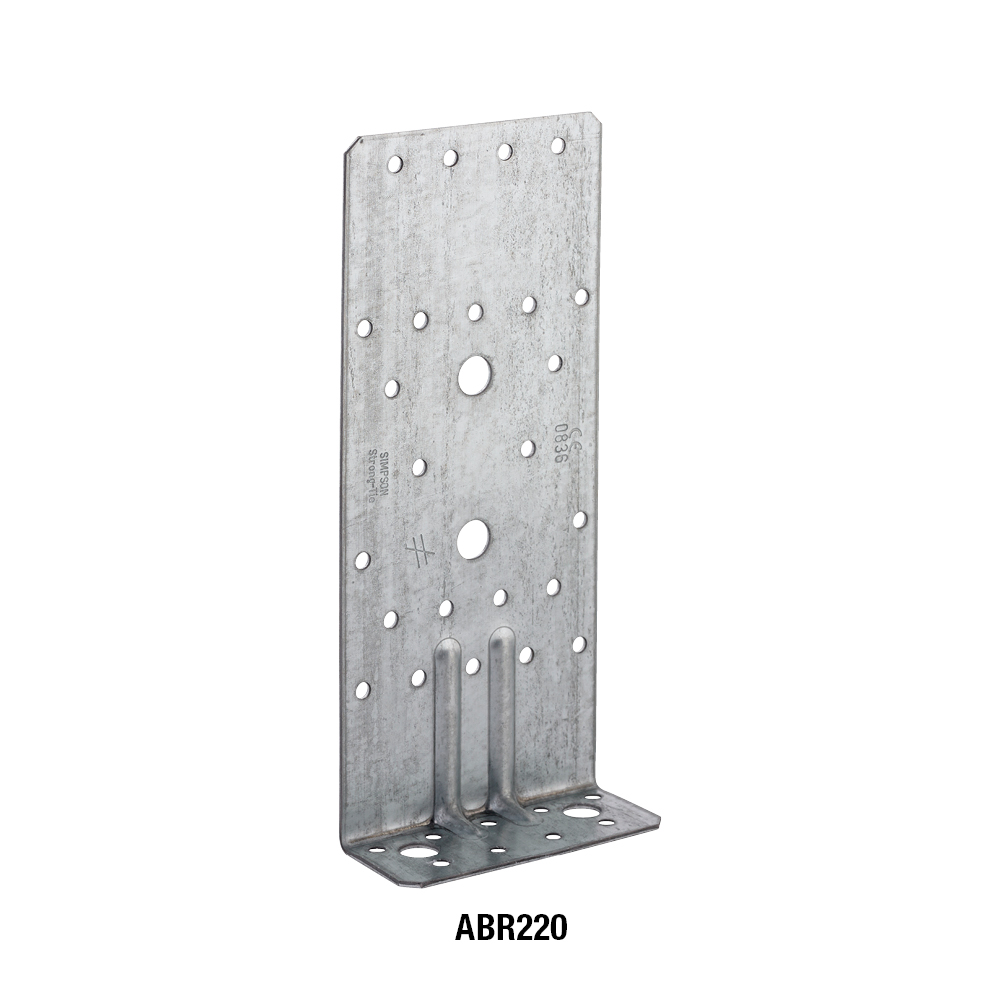

ABR220	1805973	51165872	220	40	95	2	24	2	9	2	25

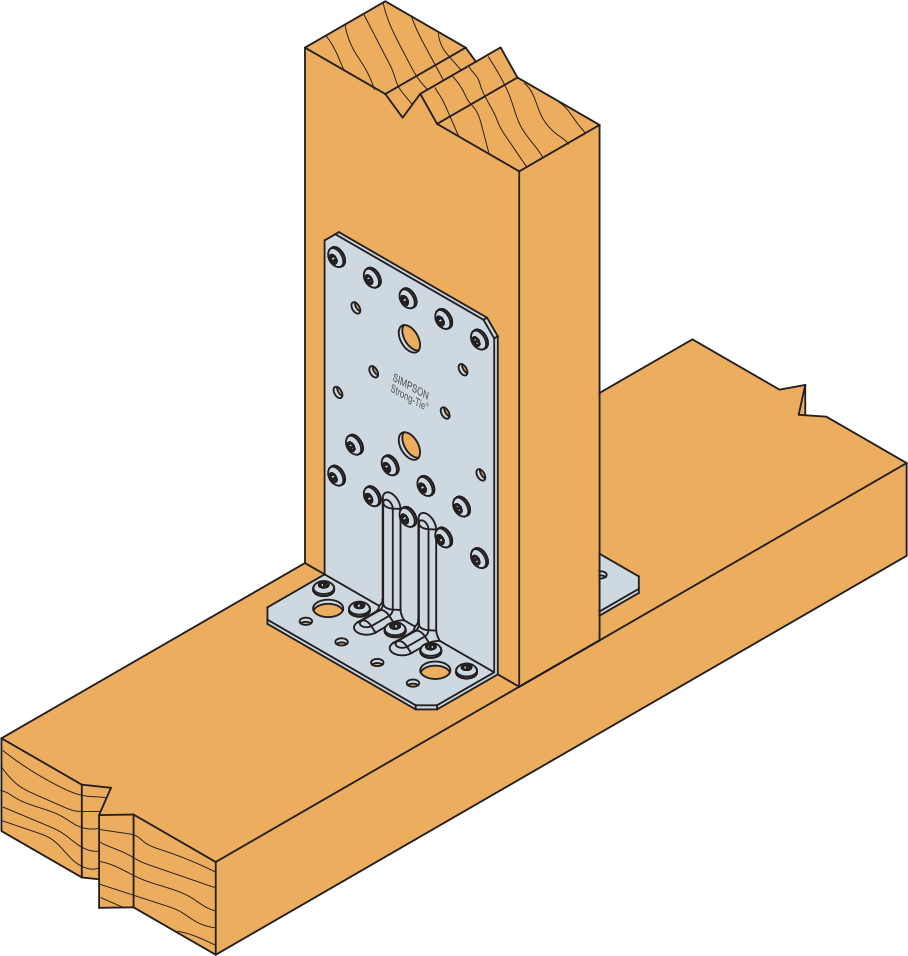

Capacità caratteristiche - Legno/Legno

Codici	Legno/Legno - Chiodatura completa
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k			R_2/3.k			R_4/5.k
	Q.tà	Q.tà	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR170	14	9	7.4	min (9,8 ; 9,4/ kmod)	min (12,3 ; 11,3/ kmod^0,35)	16.4	19.7	21.1	9.6/kmod^0.2	9.6/kmod^0.2	9.6/kmod^0.2
ABR220	14	9	7.4	min (9,8 ; 9,4/ kmod)	min (12,3 ; 11,3/ kmod^0,35)	16.4	19.7	21.1	9.6/kmod^0.2	9.6/kmod^0.2	9.6/kmod^0.2

Nel caso in cui la direzione di carico F₁ e/o F₂ agisca senza la direzione di carico F_4/5, il numero di chiodi può essere ridotto in base all'ETA.

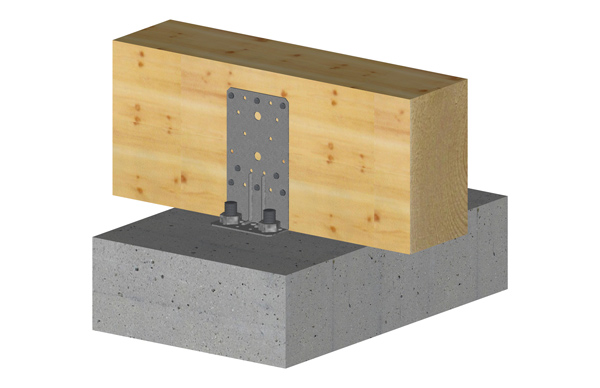

Capacità caratteristiche - Legno/Calcestruzzo

Codici	Legno/Calcestruzzo
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k			R_2/3.k			R_4/5.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR170	14	CNA	2	Ø10	min. (33.0 ; 25.2/kmod)	min. (39.8 ; 25.2/kmod)	25.2/kmod	19.7	min. (23.8 ; 24.6/kmod)	min. (25.4 ; 24.6/kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)
ABR220	14	CNA	2	Ø10	min. (33.0 ; 25.2/kmod)	min. (39.8 ; 25.2/kmod)	25.2/kmod	19.7	min. (23.8 ; 24.6/kmod)	min. (25.4 ; 24.6/kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)	min (9.15 + 80/ekmod ; 6.3b / e*kmod)

Per il calcolo di R_4/5, utilizzare: e ≥ 50 mm

Capacità caratteristiche predeterminate* - Legno/Calcestruzzo

Codici	Legno/Calcestruzzo
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k			R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR170	14	CNA	2	Ø10	28	28	28	19.7	23.8	25.4
ABR220	14	CNA	2	Ø10	28	28	28	19.7	23.8	25.4

* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.

Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

** Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - k_mod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

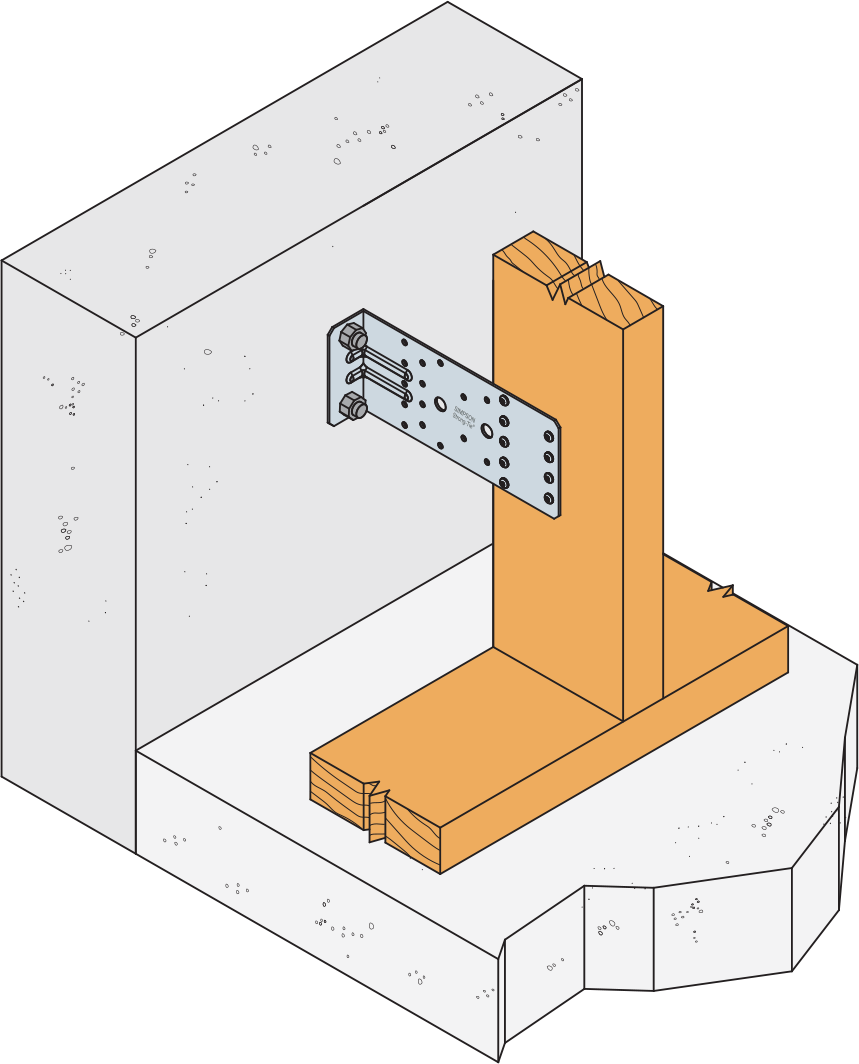

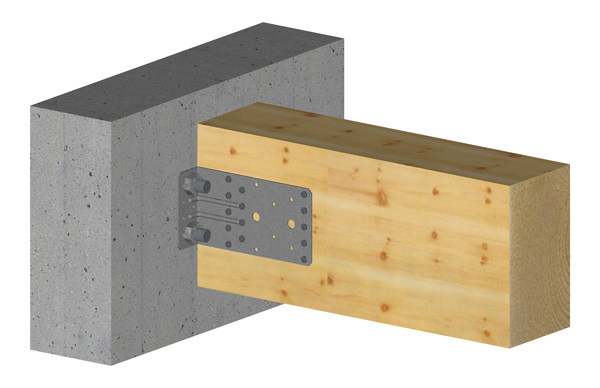

Capacità caratteristiche - Legno/Facciata

Codici	Legno-Calcestruzzo/Facciata
	Fissaggi				Capacità caratteristiche - Pilastro/Facciata - Chiodatura completa - 1 angolare per connessione [kN]
	Lato A		Lato B		R_1.k				R_2/3.k				R_6.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60	CNA4,0x35	CNA4,0x40	CNA4,0x50	CNA4,0x60
ABR170	9	CNA	2	M10	10.2	min. (11,8 ; 12,1/kmod)	min.(14,9 ; 12,1/kmod)	min. (16,9 ; 12,1/kmod)	3.5	3.8	4.7	4.9	min. (14,9; 11,0/kmod)	min. (16,5; 11,0/kmod)	min. (20; 11,0/kmod)	min. (21,1; 11,0/kmod)
ABR220	9	CNA	2	M10	min. (14,3 ; 12,1/kmod)	min. (15,9 ; 12,1/kmod)	min. (19,4 ; 12,1/kmod)	min. (20,6 ; 12,1/kmod)	2.7	2.9	3.6	3.7	min. (14,9; 9,0/kmod)	min. (16,5; 9,0/kmod)	min. (20; 9,0/kmod)	min. (21,1; 9,0/kmod)

Le capacità sono indicate per 1 piastra di fissaggio angolare ABR, assumendo che altre staffe ABR170 o ABR220 siano posizionate sul travetto.

È prevista l'opzione di fissare l'ABR con un solo bullone (quello superiore) per il solo carico in direzione F₁ e F₆, la capacità per F₁ è in questo caso la metà.

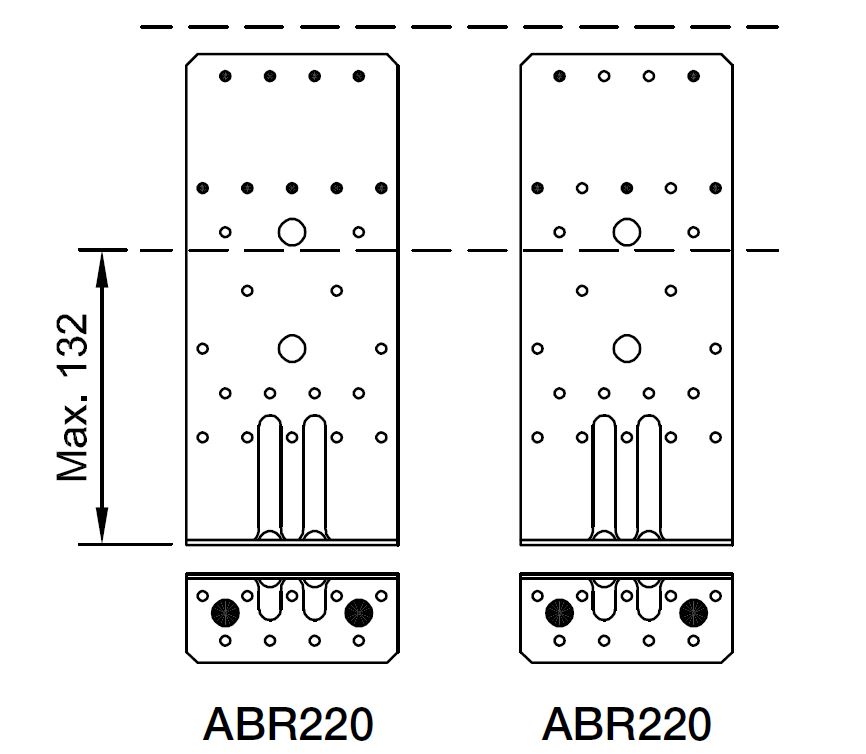

La distanza della trave ed il supporto deve essere inferiore a 132 mm per ABR220 e inferiore a 86 mm per ABR170.

Allowable capacities - Timber to facade - CSTB Cahier 3316

Codici	Product allowable capacities - Timber to Concrete - CSTB Cahier 3316
	Fasteners				Product capacities, beam to facade, full nailing, 1 ABR per connection [daN]
	Flange A		Flange B		R_1,d	R_2/3,d
	Qty	Type	Qty	Type	R_1,d	1 mm	3 mm
ABR170	9	CSA	1	M10	450	67.7	76.3
ABR220	9	CSA	1	M10	450	33.3	80

The capacities are given for one ABR, in the case, that in total more ABR are placed alternate opposite on the beam.

Only the upper bolt has to be installed on the ABR.

The distance of the beam to the support shall be less than 132 mm for ABR220, and less than 86 mm for ABR170.

Installazione

Fissaggi

Legno:

Chiodi CNA Ø4 o viti CSA Ø5

Calcestruzzo:

Bulloni

Consiglio tecnico

Informazione tecnica

Situazione particolare con due angolari per gruppo posizionati in modo opposto l'uno all'altro.

F₁: Forza continua nell'asse centrale dell'arcareccio.
F₂ e F₃: Forza laterale che agisce tra l'arcareccio e la trave in direzione dell'arcareccio.
F₄ e F₅: Forza laterale che agisce al centro degli angolari in direzione della trave, posizionate sopra la trave.

Situazione particolare con un solo angolare per gruppo

F₁: Forza continua nell'asse centrale dell'arcareccio con una distanza f tra la superfice di contatto verticale. Se la struttura complessiva impedisce la struttura impedisce la rotazione dell'elemento fissato, si può dividere il valore per due.
F₂ e F₃: Forza laterale che agisce tra l'arcareccio e la trave in direzione dell'arcareccio.
F₄: Forza laterale che agisce al centro degli angolari in direzione della trave, posizionate "e" sopra la trave.
F5 Forza laterale che agisce al centro delle staffe angolari in direzione opposto della trave, posizionata "e" sopra la trave.
