SSH

Vite portante per legno - connessioni acciaio/legno

La vite a testa esagonale SSH è una vite di collegamento per carichi pesanti progettata per applicazioni acciaio-legno. Il design della vite fornisce un'eccellente connessione all'acciaio e può trasferire carichi elevati. La testa che combina l'esagonale e l'impronta Torx, consente di installare la vite con una bussola, con una chiave o con un inserto.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Impreg® +

Exterieur

EPD

Fastener Designer

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Rivestimento Impreg^®+

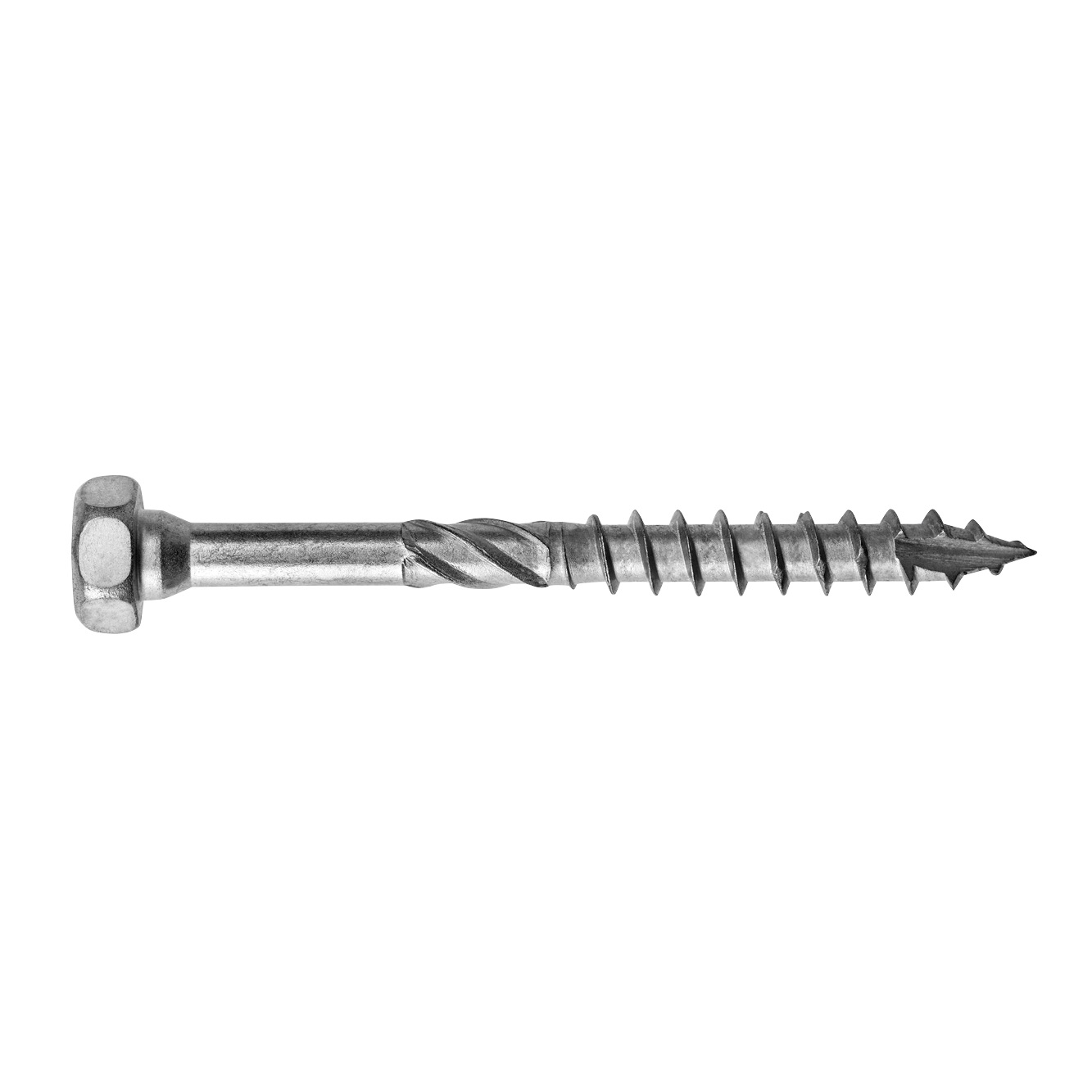

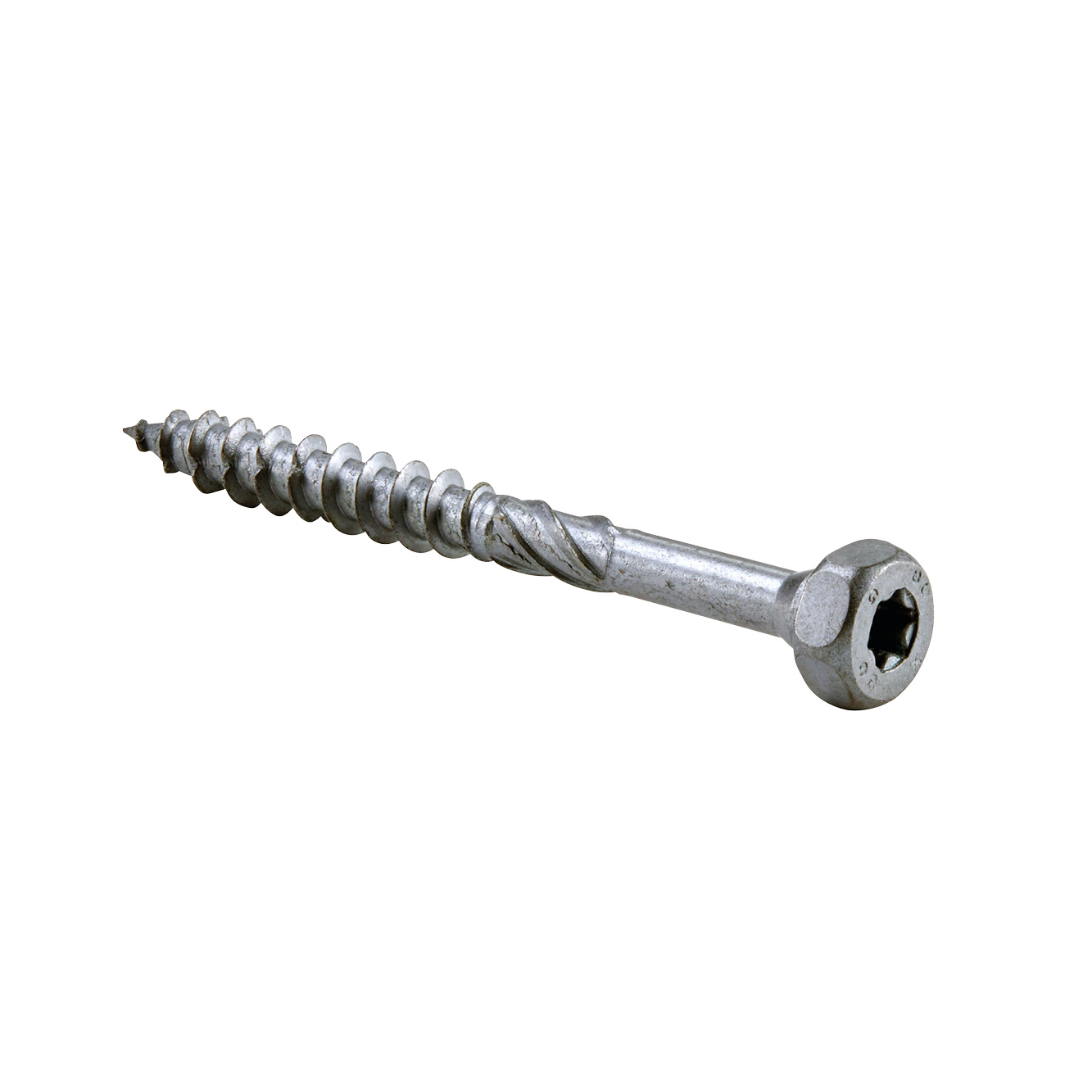

Caratteristiche prodotto

Testa esagonale con impronta Torx
Cono per il massimo adattamento
Filettatura di fresatura
Filettatura grossa seghettata
Punta tipo 17

Applicazione

Applicazioni

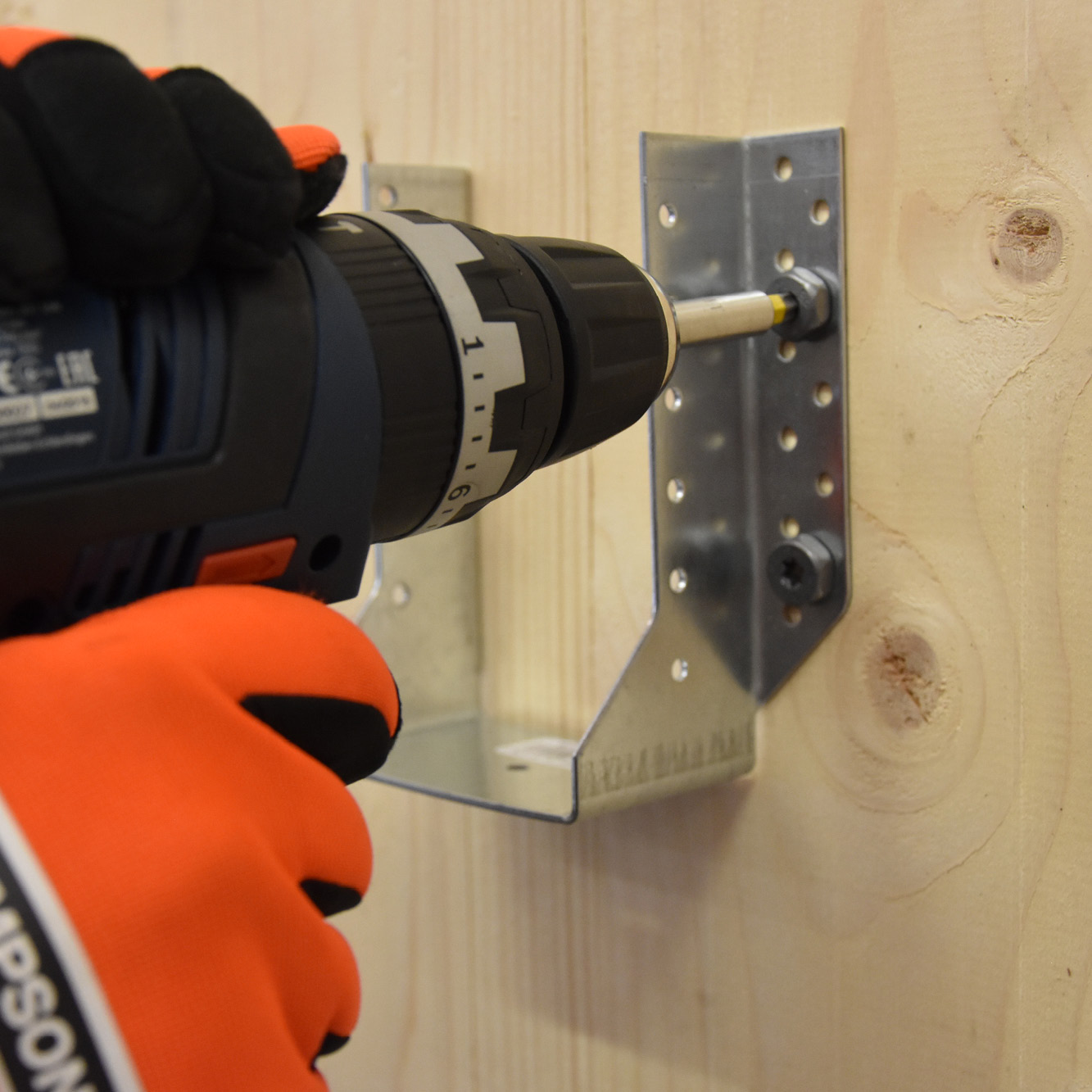

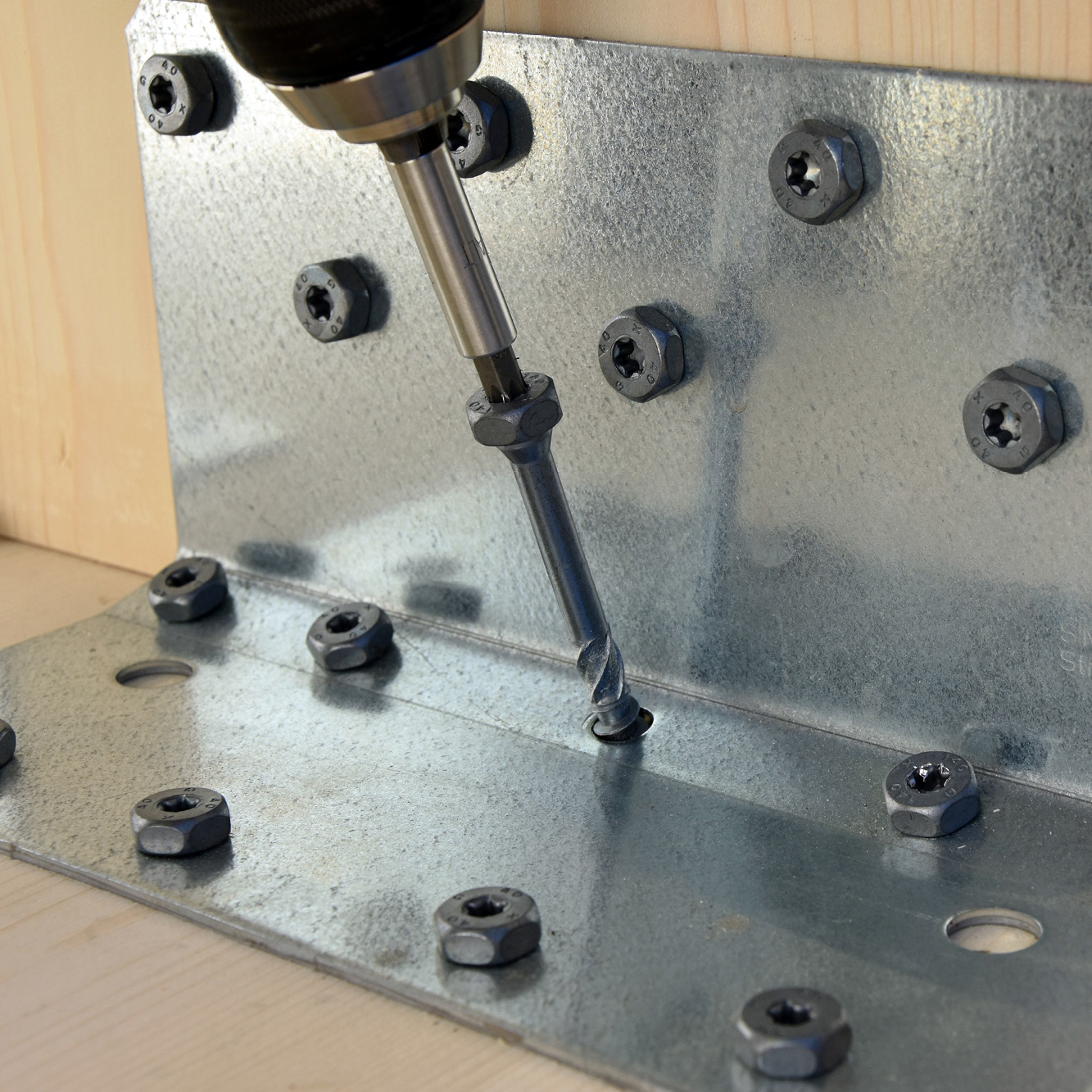

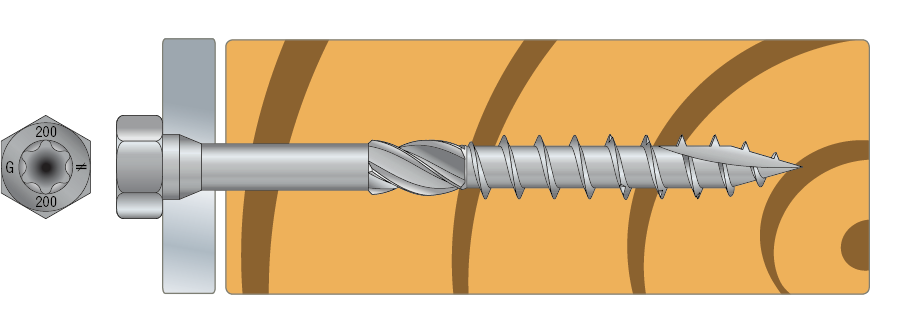

Acciaio-legno

Utilizzo

Adatto per applicazioni esterne

Dati tecnici

Dimensioni

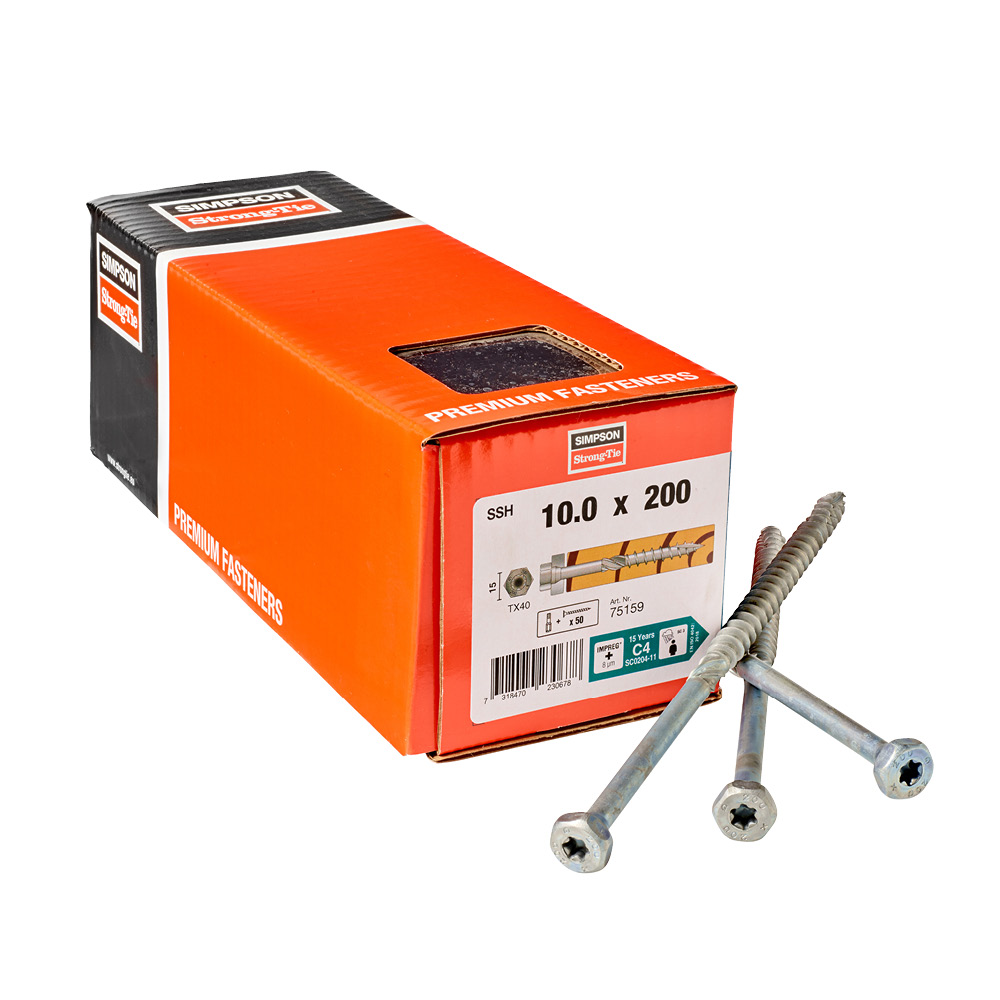

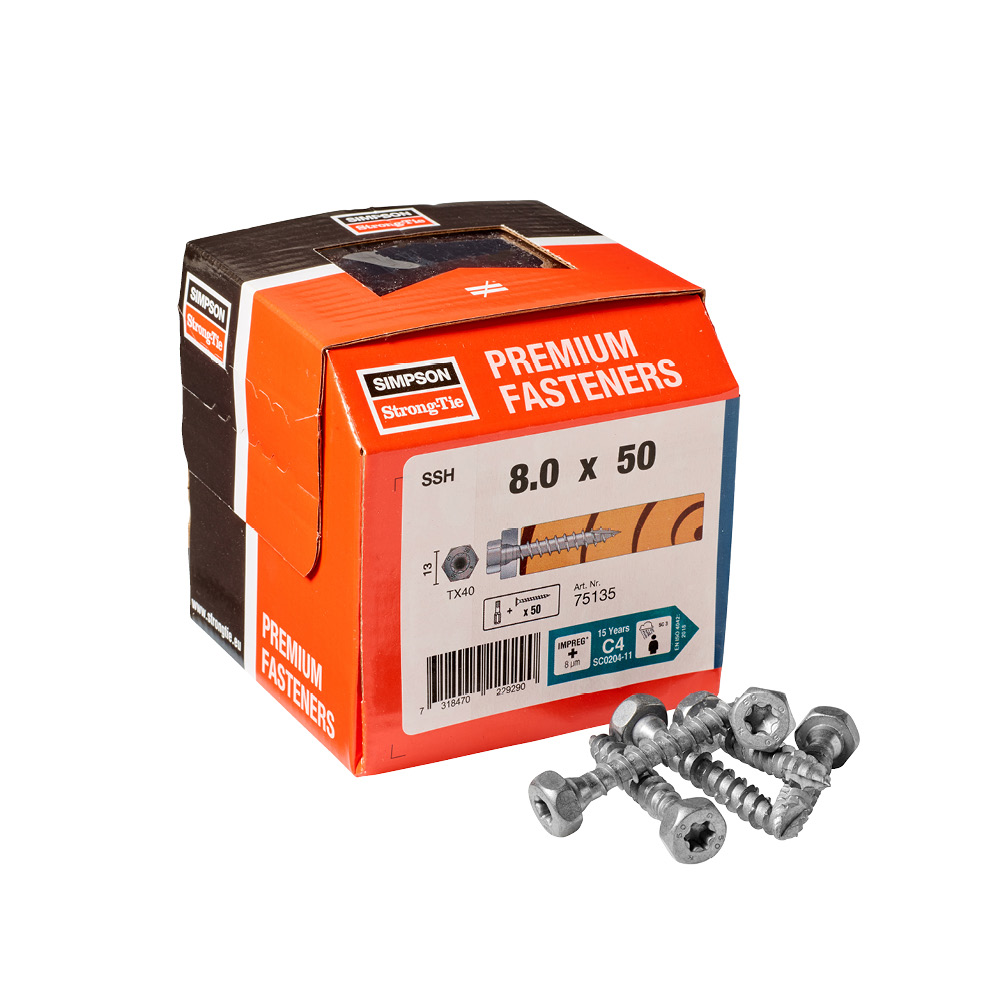

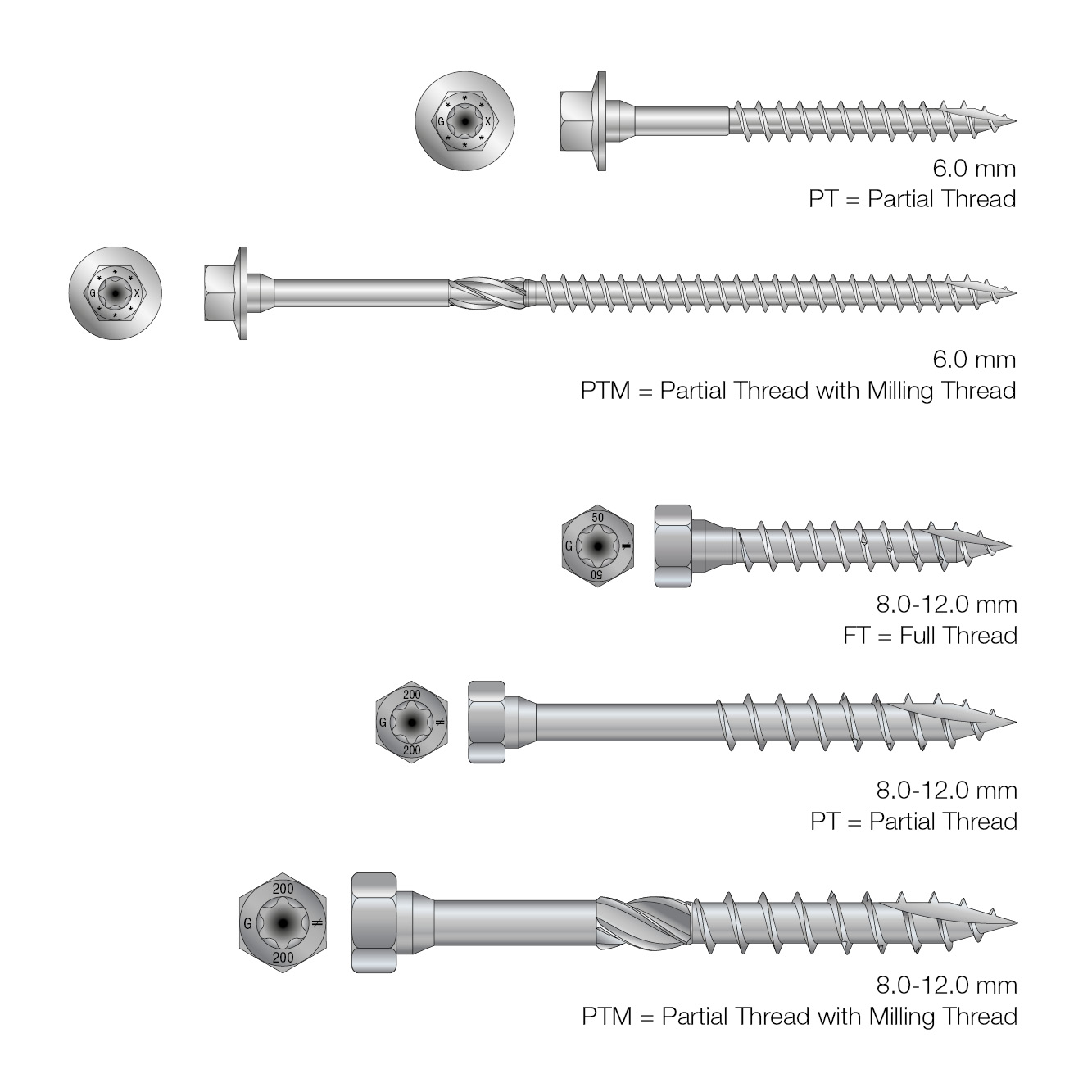

Gamma prodotto


Codici	Codice	Dimensioni [mm]							Filetto	bit	Q.tà
Codici	Codice	d	l	d_h	h_t	d_uh	d₁	l_g	Filetto	bit	Q.tà

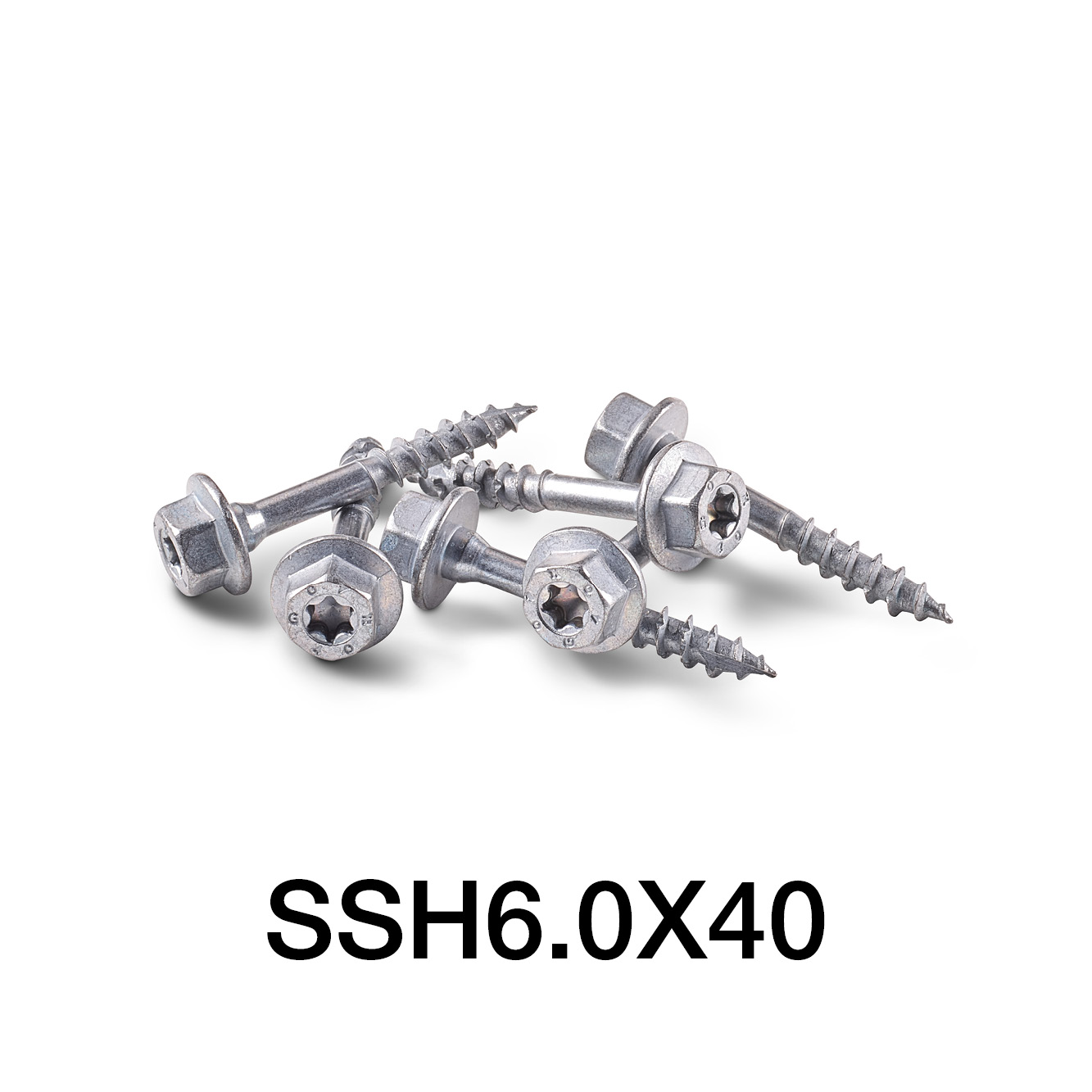

SSH6.0X40 Blister	77183	6	40	10	4.75	6.1	3.7	24	PT	T-30	-
SSH6.0X50 Blister	77184	6	50	10	4.75	6.1	3.7	33	PT	T-30	-
SSH8.0x40 Blister	77185	8	40	13	5.75	8.2	5.1	32	FT	T-40	-
SSH8.0x50 Blister	77186		50	13	5.75	8.2	5.1	42	FT	T-40	-
SSH8.0x60 Blister	77187		60	13	5.75	8.2	5.1	42	PT	T-40	-
SSH8.0X60	75136		60	13	5.75	8.2	5.1	42	PT	T-40	50
SSH8.0x80 Blister	77188		80	13	5.75	8.2	5.1	42	PTM	T-40	-

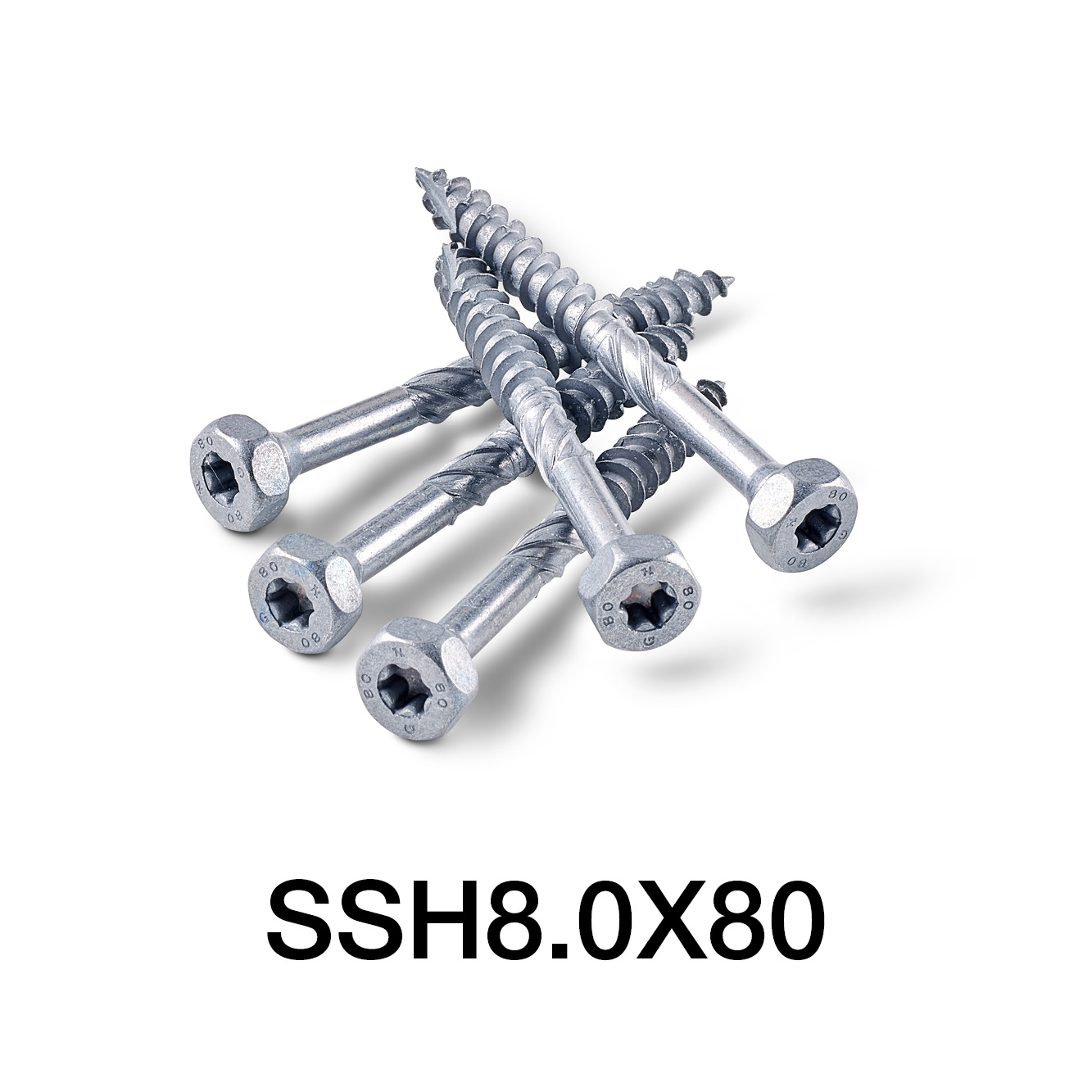

SSH8.0X80	75137		80	13	5.75	8.2	5.1	42	PTM	T-40	50
SSH8.0x90 Blister	77189		90	13	5.75	8.2	5.1	42	PTM	T-40	-
SSH8.0x100 Blister	77190		100	13	5.75	8.2	5.1	55	PTM	T-40	-
SSH8.0X100	75139		100	13	5.75	8.2	5.1	55	PTM	T-40	50
SSH10.0x40 Blister	77191	10	40	15	6	10.2	6.2	32	FT	T-40	-
SSH10.0x50 Blister	77192		50	15	6	10.2	6.2	42	FT	T-40	-
SSH10.0X50	75150		50	15	6	10.2	6.2	42	FT	T-40	50
SSH10.0x60 Blister	77193		60	15	6	10.2	6.2	42	PT	T-40	-

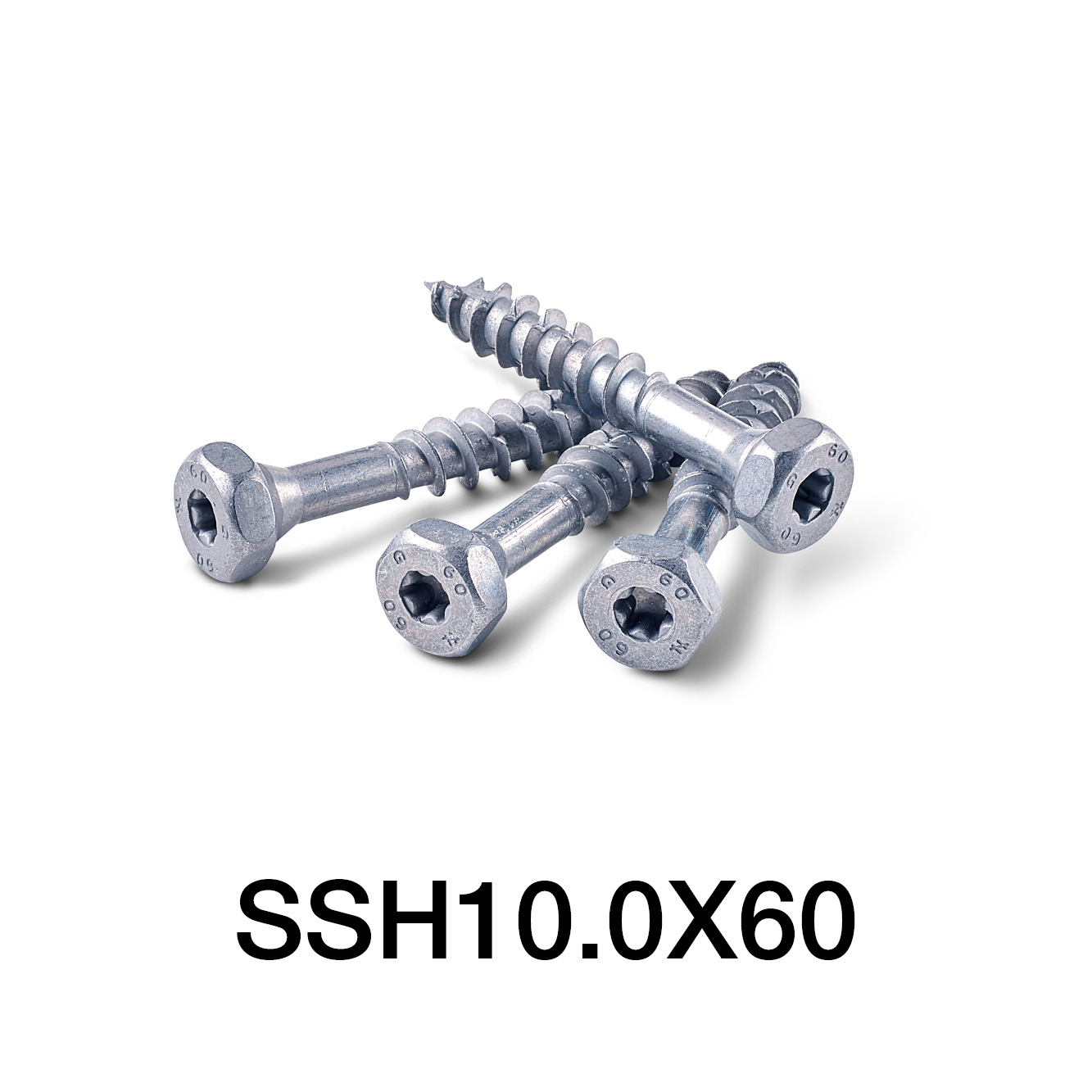

SSH10.0X60	75151		60	15	6	10.2	6.2	42	PT	T-40	50
SSH10.0x80 Blister	77194		80	15	6	10.2	6.2	42	PTM	T-40	-
SSH10.0X80	75152		80	15	6	10.2	6.2	42	PTM	T-40	50
SSH10.0x90 Blister	77195		90	15	6	10.2	6.2	42	PTM	T-40	-
SSH10.0x100 Blister	77197		100	15	6	10.2	6.2	55	PTM	T-40	-
SSH10.0X100	75154		100	15	6	10.2	6.2	55	PTM	T-40	50
SSH10.0x120 Blister	77198		120	15	6	10.2	6.2	85	PTM	T-40	-
SSH12.0X60	75162	12	60	17	6.25	12.2	6.7	48	FT	T-40	25
SSH12.0X80	75163		80	17	6.25	12.2	6.7	48	PTM	T-40	25
SSH12.0X100	75165		100	17	6.25	12.2	6.7	55	PTM	T-40	25
SSH12.0X120	75166		120	17	6.25	12.2	6.7	85	PTM	T-40	25
SSH12.0X140	75167		140	17	6.25	12.2	6.7	85	PTM	T-40	25
SSH12.0X160	75168		160	17	6.25	12.2	6.7	110	PTM	T-40	25
SSH12.0X180	75169		180	17	6.25	12.2	6.7	110	PTM	T-40	25
SSH12.0X200	75170		200	17	6.25	12.2	6.7	110	PTM	T-40	25

Prodotti compatibili

Codici	Angolari compatibili	Scarpe compatibili	Portapilastri compatibili	Prodotti garden compatibili
SSH8.0X60	EBC	-	-	-
SSH8.0X80	EBC	-	-	-
SSH8.0X100	EBC	-	-	-
SSH10.0X50	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X60	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X80	ABR105, E20/3	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X80	AE116, AG922, ABR255, AKRX3L	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X100	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X120	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X140	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X160	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X180	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X200	-	SAE(2), GLE, GSE, S45	PBP60/50	-

SAE(1) = SAE200 e SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 e SAE500

Capacità caratteristiche

Codici	Capacità caratteristiche
Codici	Momento di snervamento caratteristico – M_y,k [Nm]	Resistenza caratteristica ad estrazione - f_ax,k,90° [N/mm²]	Parametro caratteristico all’attraversamento della testa - f_head,k [N/mm²]	Resistenza caratteristica a trazione - f_tens,k [kN]	Resistenza caratteristica a torsione - f_tor,k [Nm]	Rapporto torsionale
SSH8.0X60	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X80	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X100	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0X50	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X60	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X80	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X100	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0X60	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X80	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X100	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X120	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X140	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X160	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X180	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X200	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH6.0	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH8.0	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0	52.3	12.2	18.8	40.4	62.4	≥ 1,5

Le proprietà caratteristiche di SSH8.0x40 e SSH10.0x40 sono disponibili nelle schede tecniche dei prodotti compatibili con queste viti (vedi tabella precedente).

Capacità caratteristiche verticali - Viti perpendicolari - 2 viti

Codici	Codice	Capacità caratteristiche verticali - Viti perpendicolari - 2 viti
		Angolo 30°			Angolo 45°			Angolo 60°			Angolo 75°			Angolo 90°
		R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]
SSH12.0X100	75165	8.1	5.6	277	11.4	7.9	390	13.9	9.6	474	15.5	10.7	528	16	11.1	548
SSH12.0X120	75166	10.4	7.2	356	15.5	10.7	528	20.1	13.9	686	23.4	16.2	800	24.6	17	840
SSH12.0X160	75168	11.7	8.1	400	18	12.5	617	24.4	16.9	835	29.8	20.6	1017	32	22.2	1096

Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno.
Questa tabella presenta le capacità caratteristiche verticali per 2 viti SSH installate perpendicolarmente alle fibre.
⁽¹⁾ Il valore di progetto è calcolato dal valore caratteristico con un coefficiente k_mod pari a 0,9.
⁽²⁾ Il valore ammissibile è calcolato a partire dal valore di progetto applicando un fattore di sicurezza per il sollevamento e la movimentazione pari a 1,5 e un fattore di sicurezza di 1,35.

Questo valore ammissibile deve essere confrontato con il carico di sollevamento non ponderato.

I valori di questa tabella sono stati verificati tramite test con un ente certificato. Per ulteriori informazioni, contattare l'ufficio tecnico.

Capacità caratteristiche verticali - Viti inclinati - 2 viti

Codici	Codice	Capacità caratteristiche verticali - Viti inclinati - 2 viti
		Angolo 45°			Angolo 60°			Angolo 90°
		R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]
SSH12.0X120	75166	15.8	10.9	538	-	-	-	24.6	17	840
SSH12.0X160	75168	20.5	14.2	701	26.3	18.2	899	32	22.2	1096

Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno.
Questa tabella presenta le capacità caratteristiche verticali per 2 viti SSH che operano con lo stesso angolo della cinghia di sollevamento.
⁽¹⁾ Il valore di progetto è calcolato dal valore caratteristico con un coefficiente k_mod pari a 0,9.
⁽²⁾ Il valore ammissibile è calcolato a partire dal valore di progetto applicando un fattore di sicurezza per il sollevamento e la movimentazione pari a 1,5 e un fattore di sicurezza di 1,35.

Questo valore ammissibile deve essere confrontato con il carico di sollevamento non ponderato.

I valori di questa tabella sono stati verificati tramite test con un ente certificato. Per ulteriori informazioni, contattare l'ufficio tecnico.

Capacità caratteristiche verticali - Viti perpendicolari con fresatura - 2 viti

Codici	Codice	Capacità caratteristiche verticali - Viti perpendicolari con fresatura - 2 viti
		Angolo da 45° a 90°
		R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]
SSH12.0X100	75165	16	11.1	548
SSH12.0X120	75166	24.6	17	840
SSH12.0X160	75168	32	22.2	1096

Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno.
Questa tabella presenta le capacità caratteristiche verticali per 2 viti SSH installate con fresatura perpendicolarmente alle fibre.
⁽¹⁾ Il valore di progetto è calcolato dal valore caratteristico con un coefficiente k_mod pari a 0,9.
⁽²⁾ Il valore ammissibile è calcolato a partire dal valore di progetto applicando un fattore di sicurezza per il sollevamento e la movimentazione pari a 1,5 e un fattore di sicurezza di 1,35.

Questo valore ammissibile deve essere confrontato con il carico di sollevamento non ponderato.

I valori di questa tabella sono stati verificati tramite test con un ente certificato. Per ulteriori informazioni, contattare l'ufficio tecnico.

Installazione

Sollevamento e trasporto di elementi in legno

Le viti SSH possono essere utilizzate con ganci specifici dedicati al sollevamento e al trasporto di elementi in legno (pannelli, pavimenti, travetti...).
Le viti SSH possono essere installate in 3 configurazioni:

- Viti SSH installate perpendicolarmente alla fibratura e sollecitate con un angolo,
- Vite SSH inclinata con lo stesso angolo della cinghia di sollevamento, sollecitata nel suo asse,
- Viti SSH installate con una fresatura, perpendicolari alla fibratura del legno e sollecitate con un angolo.

Il diametro e la profondità della fresatura sono indicati nei dati tecnici dei fornitori di ganci.

Interasse e distanze dai bordi - Viti con carico a taglio

Codici	Distanze minime tra i bordi ed interasse per le viti caricate a taglio [mm]
	Angolo tra il carico e fibre = 0°						Angolo tra il carico e fibre = 90°
	a_1.0	a_2.0	a_3.t.0	a_3.c.0	a_4.t.0	a_4.c.0	a_1.90	a_2.90	a_3.t.90	a_3.c.90	a_4.t.90	a_4.c.90
SSH6.0	30	18	72	42	18	18	24	24	42	42	42	18
SSH8.0	40	24	96	56	24	24	32	32	56	56	56	24
SSH10.0	50	40	80	40	30	30	40	40	80	70	40	30
SSH12.0	60	48	84	48	36	36	48	48	84	84	48	36

a₁ e a₂ possono essere moltiplicati per 0,85 per l'applicazione pannello/legno e per 0,7 per l'applicazione acciaio/legno.

Interasse e distanze dai bordi - Viti a carico assiale

Codici	Distanze minime tra i bordi ed interasse per le viti con carico assiale [mm]
Codici	a₁	a₂	a_3.c	a_4.c
SSH6.0	42	30	60	24
SSH8.0	56	40	80	32
SSH10.0	70	50	100	40
SSH12.0	84	60	120	48

Abacus

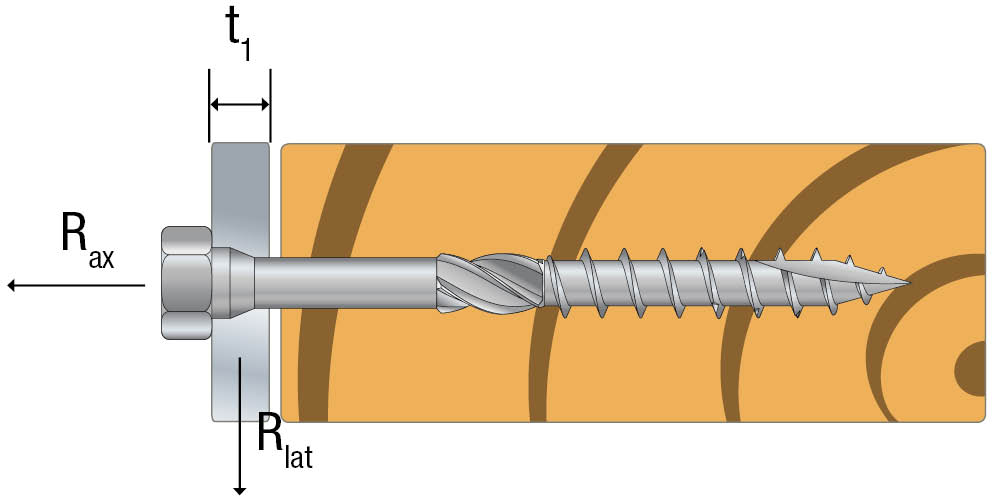

Capacità caratteristiche - Legno/Acciaio

Codici	Capacità caratteristiche - Legno/Acciaio [kN]
	Resistenza assiale	Resistenza di taglio- Piastra sottile		Resistenza di taglio- Piastra spesso
	R_ax,st,k	R_v,pre,st,k	R_v,nopre,st,k	R_v,pre,st,k	R_v,nopre,st,k
SSH8.0X60	4.7	4.73	2.76	6.39	4.48
SSH8.0X80	4.7	4.93	3.74	6.48	5.23
SSH8.0X100	6.1	5.29	4.4	6.85	5.59
SSH10.0X50	3.9	3.62	2.59	5.87	4.92
SSH10.0X60	5.1	5.68	3.16	7.68	5.29
SSH10.0X80	5.1	6.41	4.32	8.54	6.2
SSH10.0X100	6.7	6.81	5.47	8.94	7.09
SSH12.0X60	7	6.55	3.53	9.27	6.45
SSH12.0X80	7	8.23	4.84	10.91	7.41
SSH12.0X100	8.1	8.49	6.14	11.17	8.74
SSH12.0X120	12.4	9.59	7.45	12.27	9.84
SSH12.0X140	12.4	9.59	7.87	12.27	9.84
SSH12.0X160	16.1	10.5	8.78	13.18	10.75
SSH12.0X180	16.1	10.5	8.78	13.18	10.75
SSH12.0X200	16.1	10.5	8.78	13.18	10.75

Le capacità di taglio sono indicate per piastre di acciaio spesse (t_st = d) e sottili (t_st = 0,5xd) nelle seguenti configurazioni:

Asse di carico a 0° delle fibre del legno; R_v.0°.k
Asse di carico a 90° delle fibre del legno; R_v.90°.k

Queste capacità sono valide per legname di classe C24 o superiore.
Per spessori intermedi di acciaio, le capacità devono essere calcolate per interpolazione lineare tra i valori limite della piastra sottile e spessa.
L'ipotesi di preforo per il calcolo delle capacità e delle distanze è soddisfatta.
