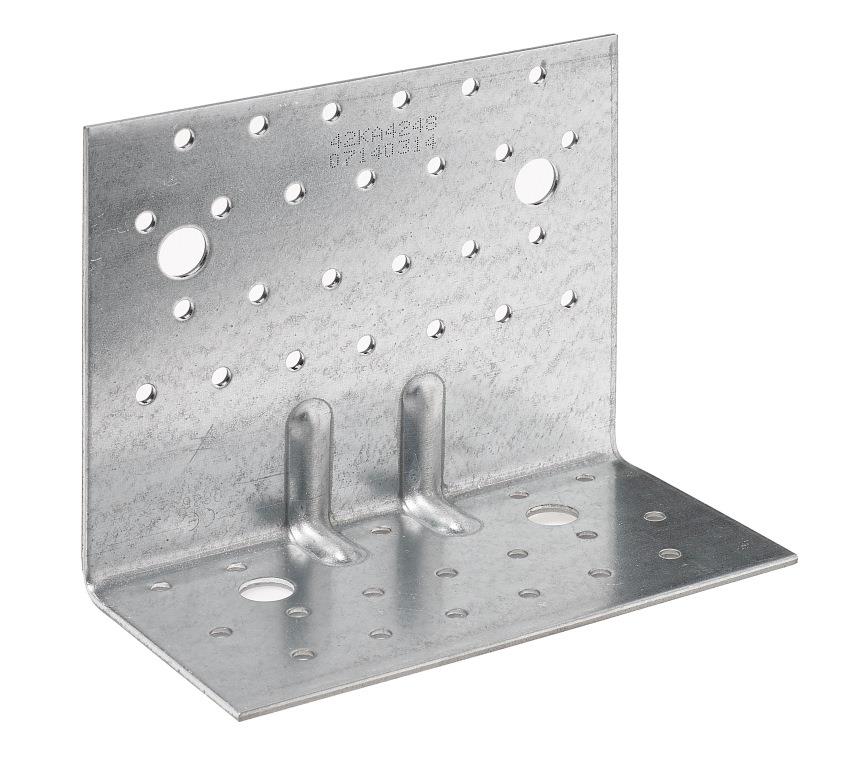

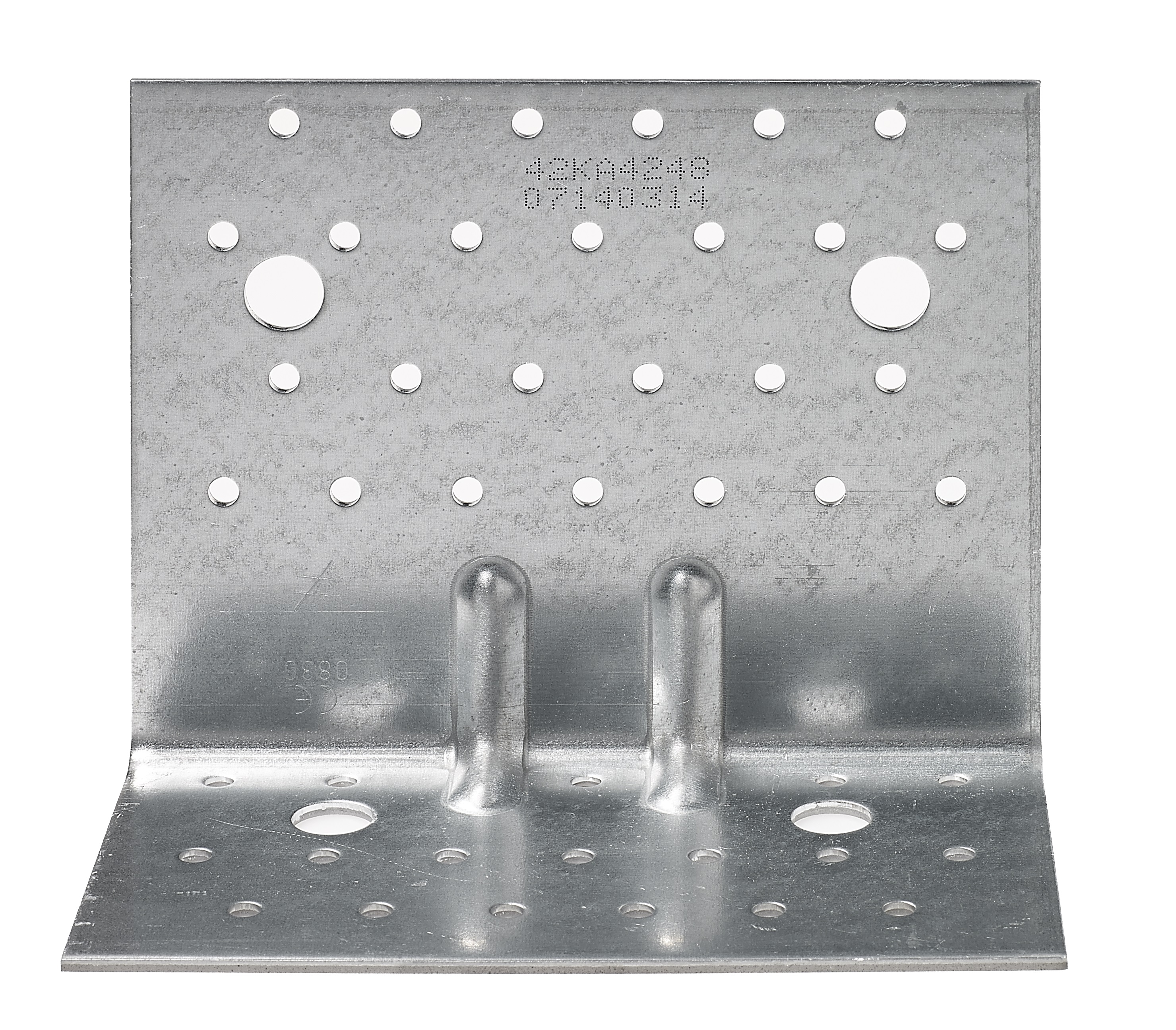

AG922

Piastra angolare per forze di taglio

L'angolare rinforzata di grandi dimensioni AG922 è adatto per le costruzioni a telaio in legno, ma più in generale per tutte le strutture in legno. Consente di sopportare anche carichi elevati F4.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346.
Spessore 2,5 mm

Vantaggi

Elevata capacità laterale
Elevata rigidità
Consentito il fissaggio su supporto in calcestruzzo

Applicazione

Applicazioni

Elemento di supporto: Legno massiccio, legno lamellare, calcestruzzo, acciaio.
Elemento secondario: Legno massiccio, legno ingegnerizzato, legno lamellare, capriate.

Utilizzo

Capriate

Dati tecnici

Dimensioni

Gamma prodotto

Codici	Dimensioni [mm]				Fori lato A		Fori lato B		Pz/conf.
Codici	A	B	C	t	Ø5	Ø13	Ø5	Ø13	Pz/conf.
AG922	121	79	150	2.5	26	2	18	2	25

Capacità caratteristiche - Trave/Trave - 2 angolari per connessione

Codici	Trave/Trave
	Fissaggi		Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A	Lato B	R_1.k	R_2.k = R_3.k
	Q.tà	Q.tà	CNA4.0x50	CNA4.0x50
AG922	16	13	18.5	29.5

Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione. Se la trave è libera di ruotare, consultare il nostro ETA-06/0106.

Capacità caratteristiche - Trave/Pilastro - 2 angolari per connessione

Codici	Product capacities - Timber post to timber beam
	Fasteners		Characteristic capacities - Timber C24 - 2 angle brackets per connection [kN]
	Flange A	Flange B	R_1.k
	Qty	Qty	CNA4.0x50
AG922	12	13	19.5

Capacità caratteristiche - Trave/Calcestruzzo - 2 angolari per connessione

Codici	Trave/Calcestruzzo
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k	R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50	CNA4.0x50
AG922	16	CNA*	2	Ø12	30.6	48.2

* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.

Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

Capacità caratteristiche - Pilastro/Calcestruzzo - 2 angolari per connessione

Codici	Pilastro/Calcestruzzo
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50
AG922	12	CNA*	2	Ø12	37.5

Capacità caratteristiche - Trave/Trave - 1 angolare per connessione - F4

Codici	Legno/Legno
	Fissaggi		Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A	Lato B	R_4.k
	Q.tà	Q.tà	CNA4.0x50
AG922	12	13	22.6

Capacità caratteristiche - Trave/Calcestruzzo - 1 angolare per connessione - F4

Codici	Trave/Calcestruzzo
	Fissaggi				Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B		R_4.k
	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x50
AG922	12	CNA*	2	Ø12	24.8

Capacità caratteristiche - Trave X-LAM/Trave X-LAM - Viti Ø12 - 2 angolari per connessione

Codici	Trave X-LAM/Trave X-LAM - Viti Ø12 - 2 angolari per connessione
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1.k	R_2.k = R_3.k
	Q.tà	Tipo	Q.tà	Tipo	SSH12x80	SSH12x80
AG922	2	SSH	2	SSH	23	23

Capacità caratteristiche - Trave X-LAM/Calcestruzzo - Viti Ø12 - 2 angolari per connessione

Codici	Trave X-LAM/Calcestruzzo - Viti Ø12 - 2 angolari per connessione
	Fissaggi				Capacità caratteristiche - Legno C24 - 2 angolari per connessione [kN]
	Lato A		Lato B		R_1,k	R_2,k = R_3,k
	Q.tà	Tipo [mm]	Q.tà	Tipo	SSH12x80	SSH12x80
AG922	2	SSH	2	Ø12	36.1	40

Installazione

Fissaggi

Legno:

Chiodi CNA Ø4x35 o Ø4x50 mm
Viti CSA Ø5x35 o Ø5x40 mm.
Bulloni
Viti legno
SSH Ø12x80 (X-Lam/X-Lam)

Calcestruzzo:

Ancorante meccanico: FM-753, FM-753 crack, CLR.
Ancorante chimico: KEM H, KEM V, KEM HR + BFK.

Supporto in muratura forata:

Ancorante chimico: KEM V, KEM HR, KEM HP + BFK + BRP.

Acciaio:

Bulloni

Installation

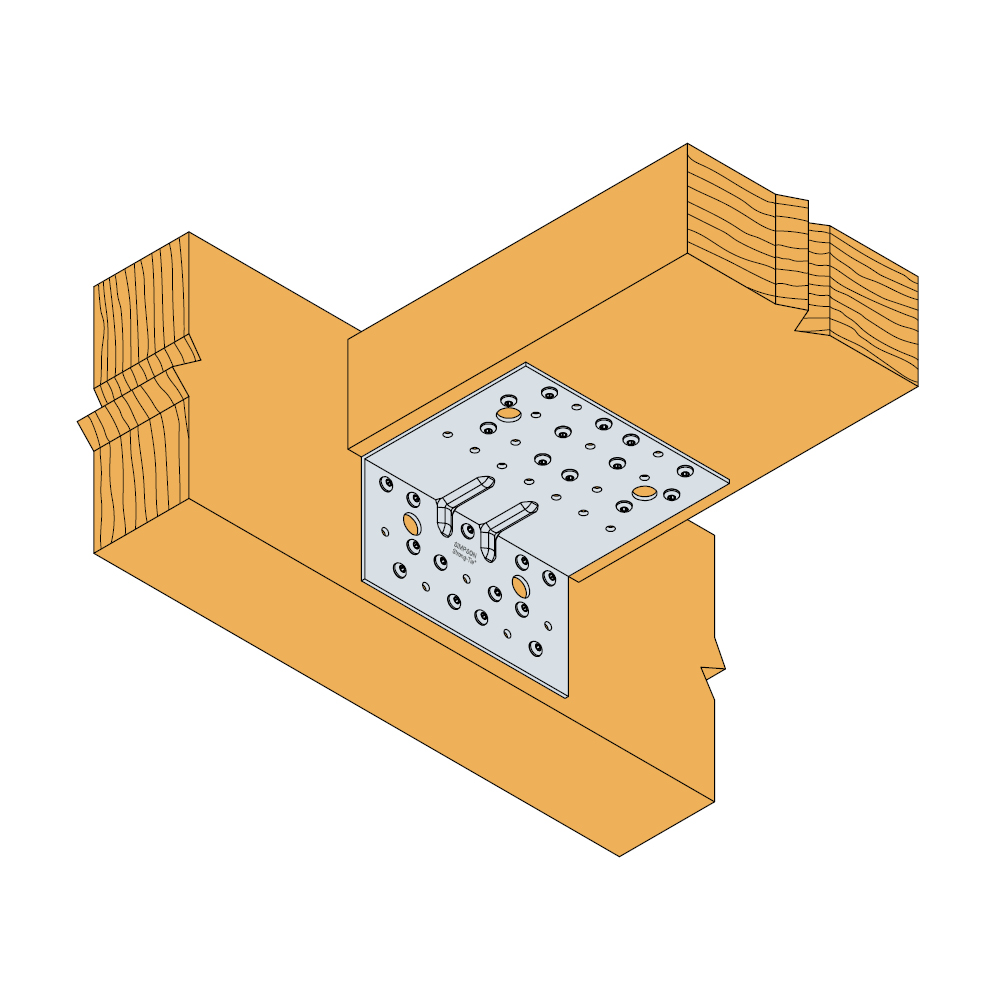

Avvicinare il travetto alla testata,
Aggiungere chiodi/viti per fissare la piastra di fissaggio angolare al travetto,
Se la testata è in legno, l'angolare viene fissata anche alla testata con viti o chiodi.
Se la testata è in calcestruzzo, l'angolare viene fissato secondo l'ancorante utilizzato.

Consiglio tecnico

Informazione tecnica

F1: forza di trazione nell'asse centrale dell'angolare
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione.

F2 e F3: forza laterale di taglio
Per ottenere i valori di resistenza per un singolo angolare, i valori della tabella precedente devono essere divisi per due, a condizione che la trave supportata sia bloccata in rotazione.

F4: forza trasversale diretta verso od opposta all'angolare
