AB255HD

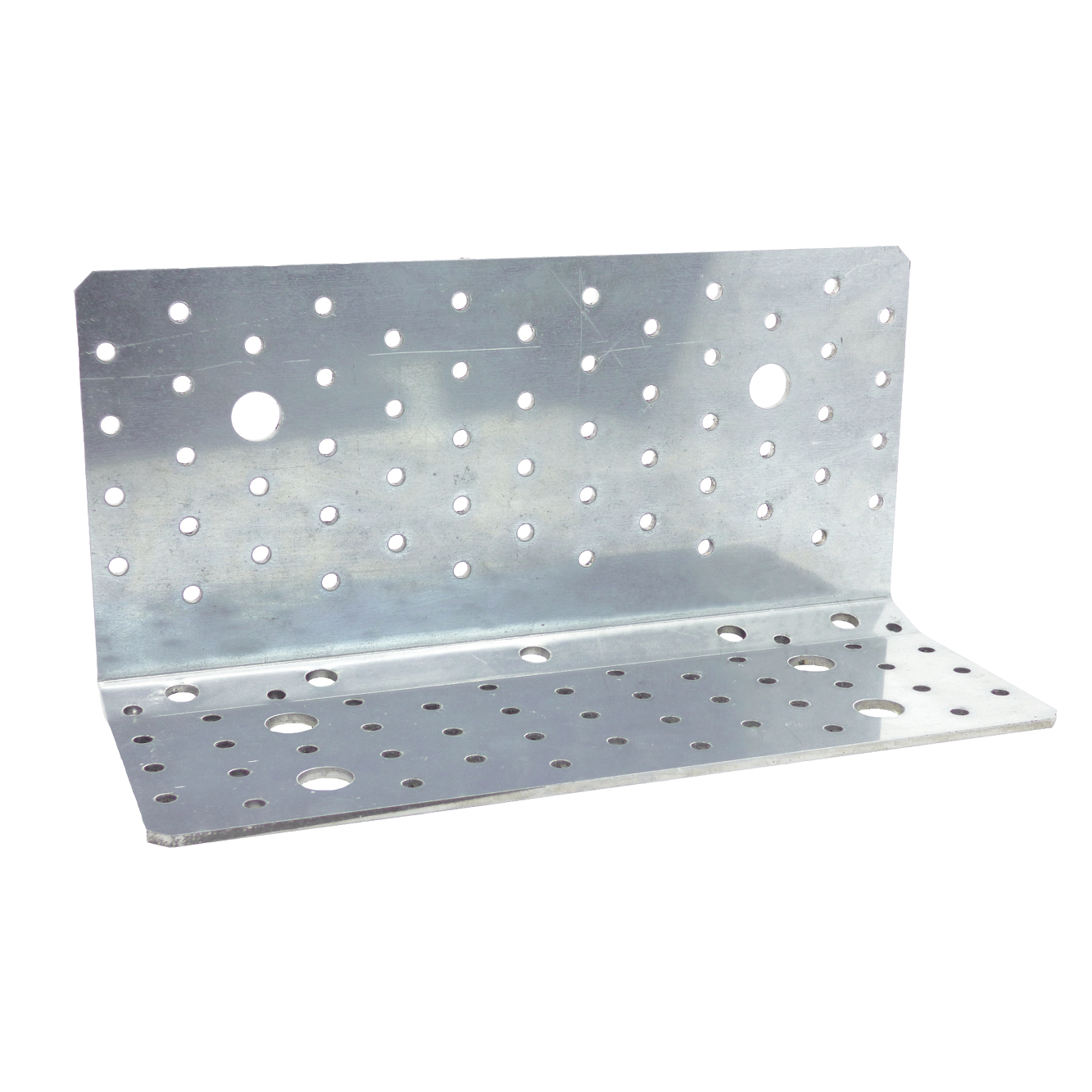

Piastra angolare per forze di taglio e trazione con viti inclinate

La piastra angolare rinforzata ABR255HD è stata sviluppata appositamente per fissare i pannelli in X-LAM.

Molto versatile, è particolarmente resistente ai carichi sia di taglio che verticali.

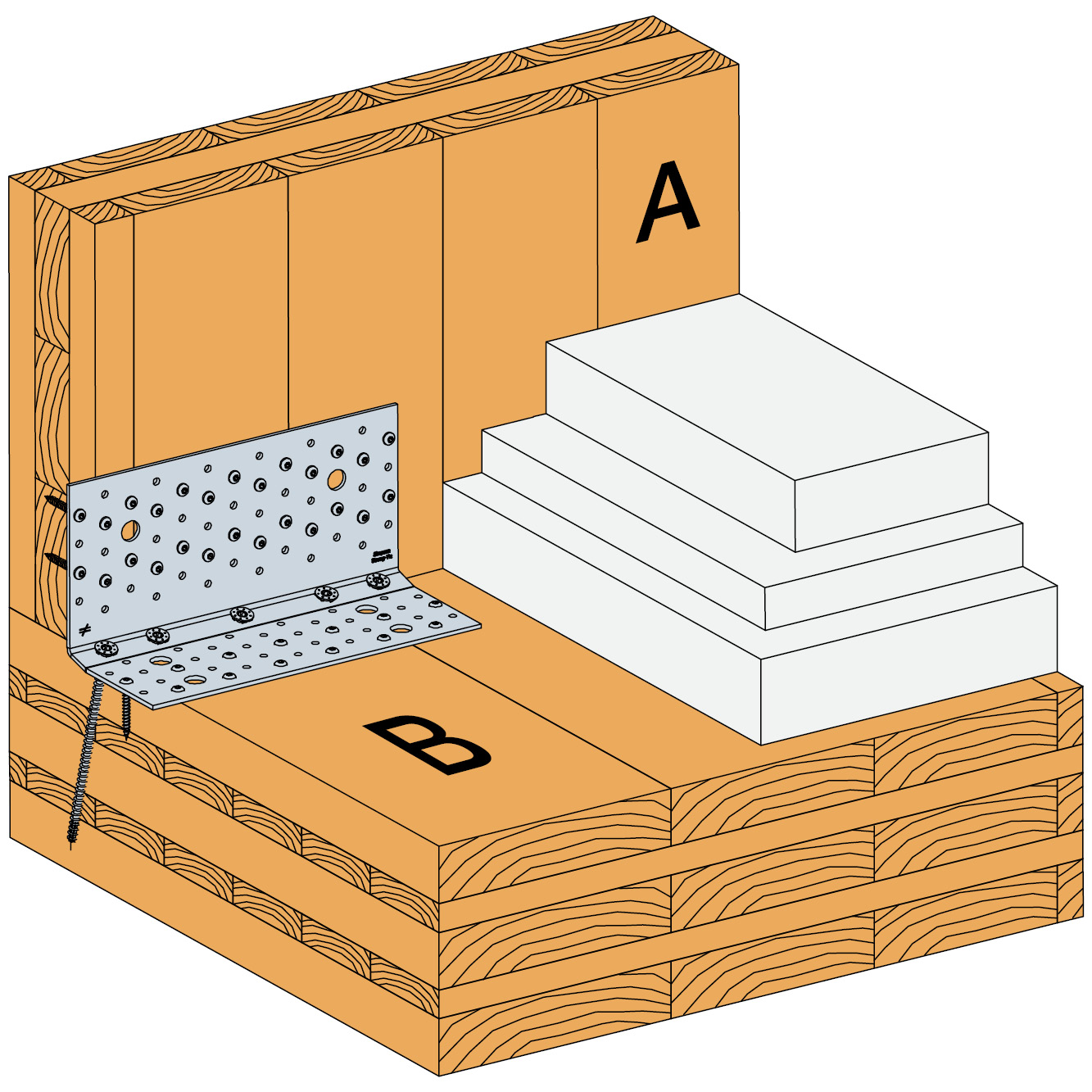

Con viti completamente filettate inserite in obliquo, consente capacità di sollevamento molto elevate e può essere nascosta sotto massetto in calcestruzzo.

Scheda tecnica

Marquage CE

ETE

Classe service 2

Intérieur

Acier galvanisé Z275

Dettagli del prodotto

Immagini


Caratteristiche

Materiale

Acciaio zincato S250GD + Z275 secondo EN 10346

Vantaggi

Ideale per l'impiego in edifici in X-LAM.
Elevate prestazioni per carichi orizzontali (F2 / F3) e verticali (F1).
Può essere nascosto sotto il massetto in calcestruzzo.

Applicazione

Applicazioni

Elemento di supporto: legno massiccio, legno lamellare, etc.
Elemento secondario: legno massiccio, legno composito, legno lamellare.

Utilizzo

Legno massiccio
X-Lam

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]				Fori lato A		Fori lato B			Pz/conf.
Codici	DB nr.	NOBB nr.	A	B	C	t	Ø5	Ø14	Ø5	Ø9	Ø14	Pz/conf.
AB255HD	2112421	57294576	123	100	255	3	56	2	41	5	4	10

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 1

Codici	Legno/Legno - Schema chiodatura 1
	Fissaggi						Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	Qty	Type	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	min (47.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	35	42.9	45.7	46	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (6.6 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.9 ; 9.2/kmod)	9.2/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R_1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 1

Codici	Legno/Legno - Schema chiodatura 1
	Fissaggi						Capacità caratteristiche predeterminate* - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	47	51	51	51	35	42.9	45.7	46	15.1	15.1	15.1	15.1	6.6	8.7	10.2	10.2

(*) Il carico caratteristico si basa su un carico di breve durata e sulla classe di servizio 2 secondo EC5 (EN 1995) - k_mod = 0,9. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R_1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 2

Codici	Legno/Legno - Schema chiodatura 2
	Fissaggi						Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	min (54.2 ; 56/kmod)	min (66.4 ; 56/kmod)	min (70.8 ; 56/kmod)	min (72.4 ; 56/kmod)	37.7	46.5	49.7	53.5	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (10.2 ; 9.2/kmod)	min (13.5 ; 9.2/kmod)	min (16.8 ; 9.2/kmod)	9.2/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R_1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 2

Codici	Legno/Legno - Schema chiodatura 2
	Fissaggi						Capacità caratteristiche predeterminate* - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	54.2	62.2	62.2	62.2	37.7	46.5	49.7	53.5	15.1	15.1	15.1	15.1	10.2	10.2	10.2	10.2

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R_1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.

Capacità caratteristiche - Legno/Legno - 1 angolare per connessione - Schema chiodatura 3

Codici	Legno/Legno - Schema chiodatura 3
	Fissaggi						Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN]
	Lato A		Lato B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	28.3	32.4	32.4	43.4	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (6.5 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.8 ; 9.2/kmod)	9.25/kmod

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R_1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.

Capacità caratteristiche predeterminate(*) - Legno/Legno - 1 angolare per connessione - Schema chiodatura 3

Codici	Legno/Legno - Schema chiodatura 3
	Fissaggi						Capacità caratteristiche predeterminate* - Legno C24 - 1 angolare per connessione [kN]
	Lato a		Lato B				R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Q.tà	Tipo	Q.tà	Tipo	Q.tà	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	46.8	46.8	46.8	46.8	28.3	32.4	32.4	43.4	15.1	15.1	15.1	15.1	6.5	8.7	10.2	10.2

Il valore riportato nella tabella precedente può essere utilizzato se il pannello non può ruotare.

I valori R_1.k sono validi per qualsiasi quantità di fissaggi CNA/CSA sul lato B.

I valori con altre lunghezze ESCRFTC sono disponibili nell'ETA.

Installazione

Fissaggi

Legno:

Chiodi Ø4x50 o Ø4x60mm
Viti CSA Ø5x50 mm
ESCRFTC8.0xL (lunghezze differenti, sulla base delle capacità richieste)

Su calcestruzzo:

Ancorante meccanico: WA M12-104/5
Ancorante chimico: resina AT-HP + barra filettata LMAS M12-150/35

Installazione

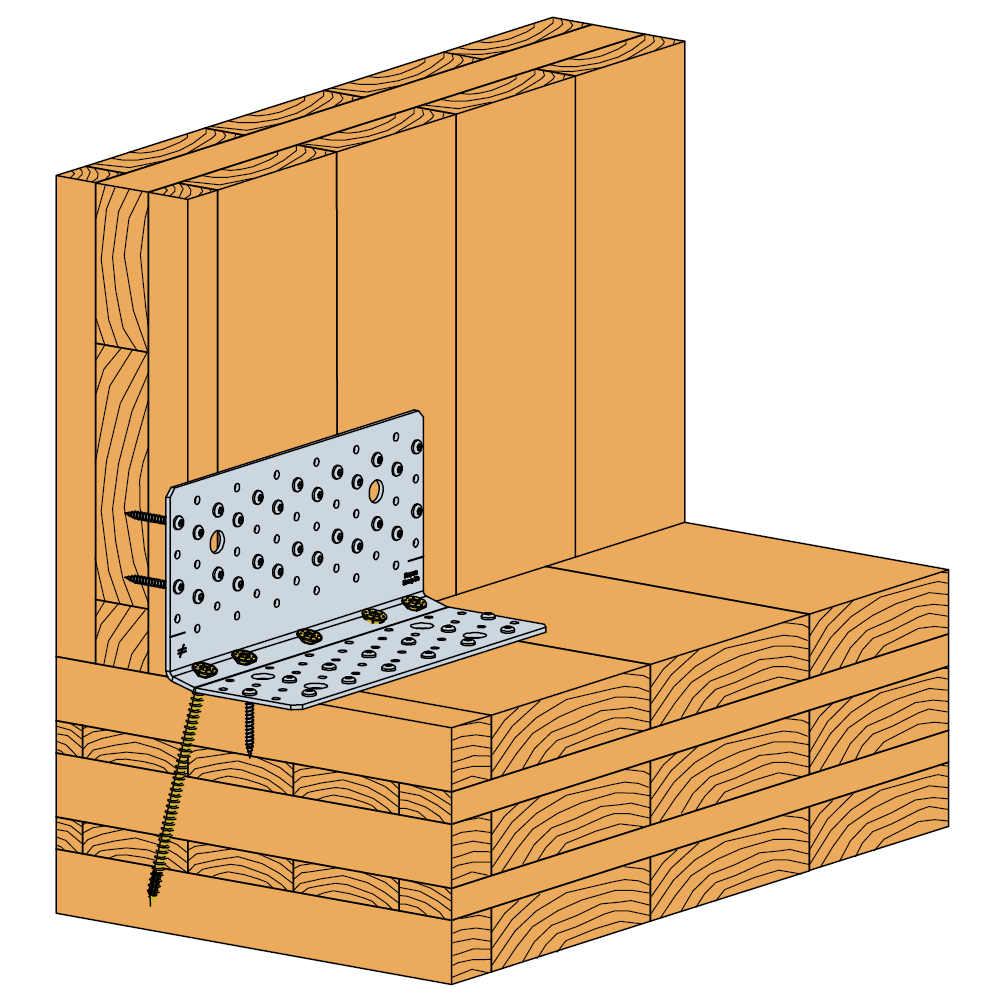

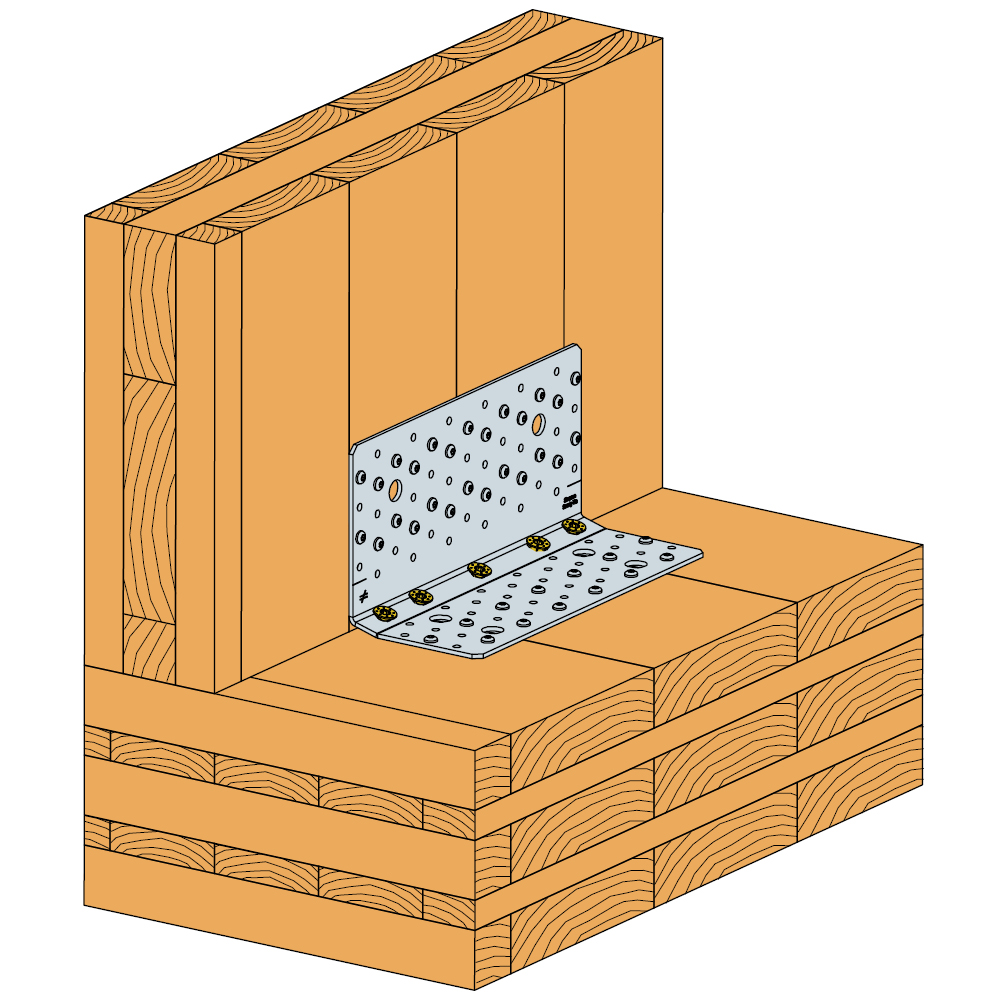

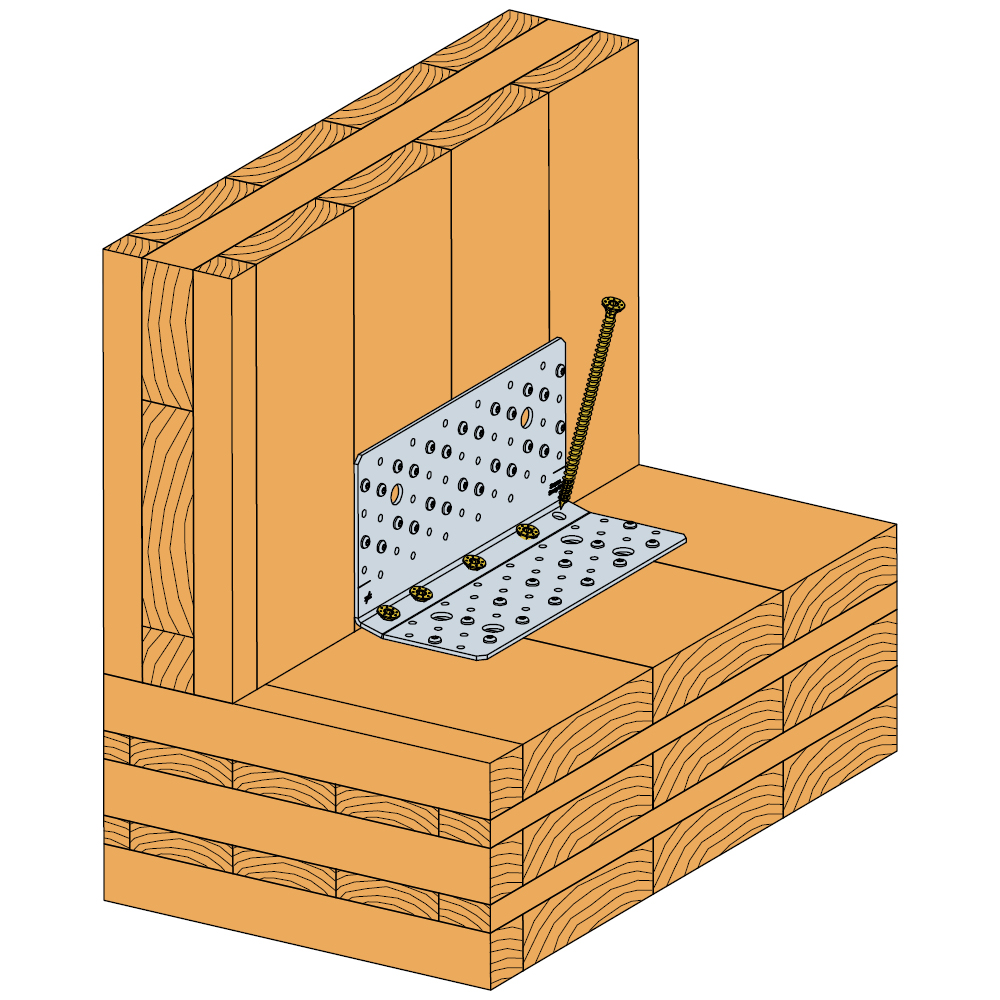

Installare prima i chiodi CNA o le viti CSA e di seguito le viti inseramente filettate ESCRFTC8.0 con un angolo di circa 70°.

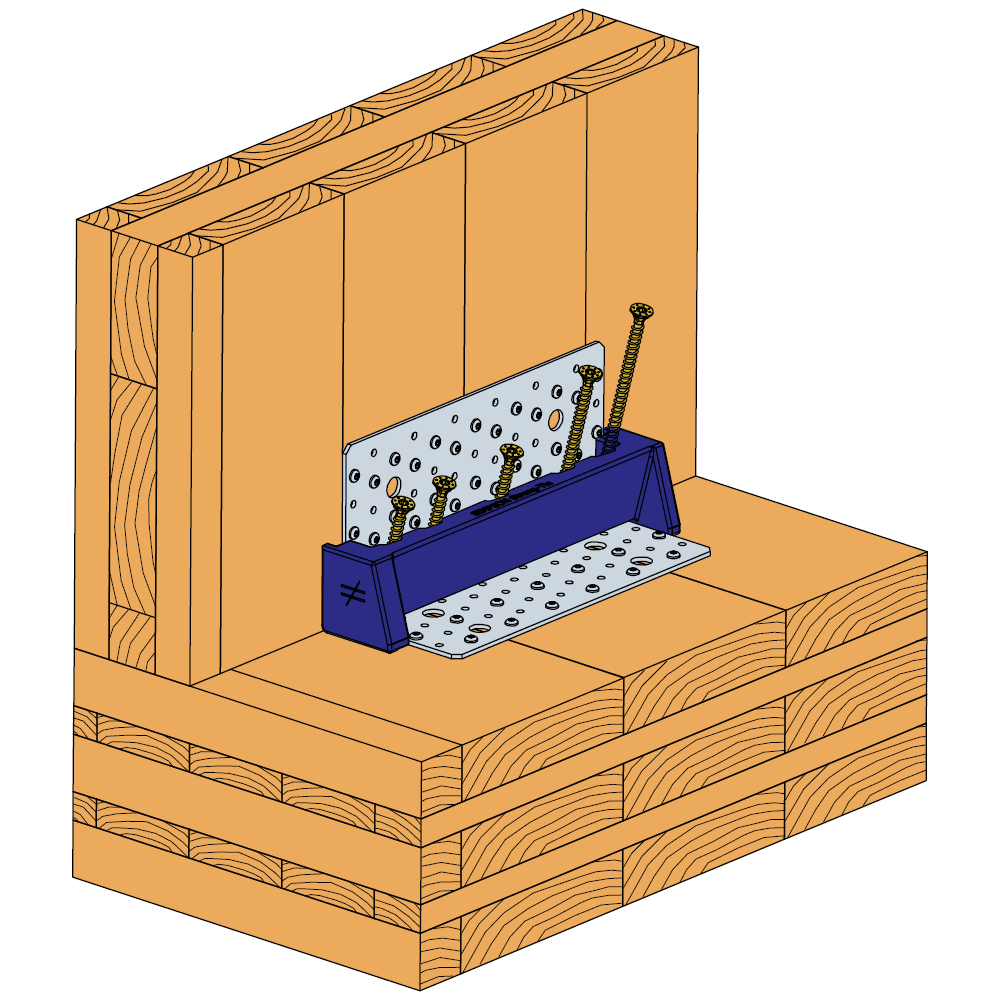

Per l'installazione delle viti oblique si consiglia di utilizzare una dima (è disponibile la dima SSJ).

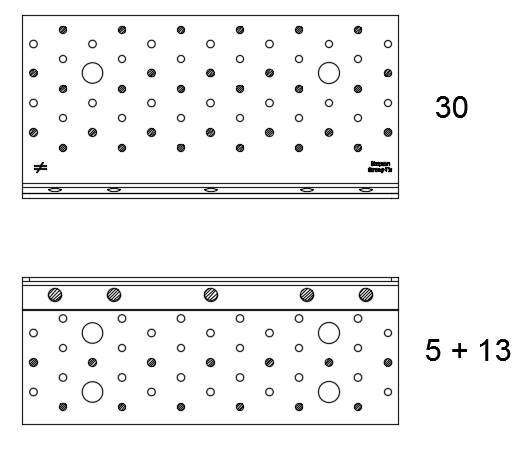

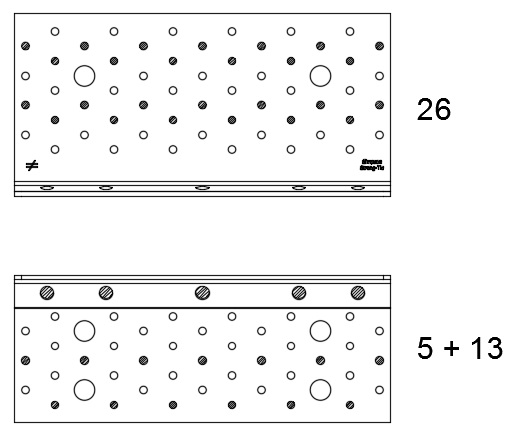

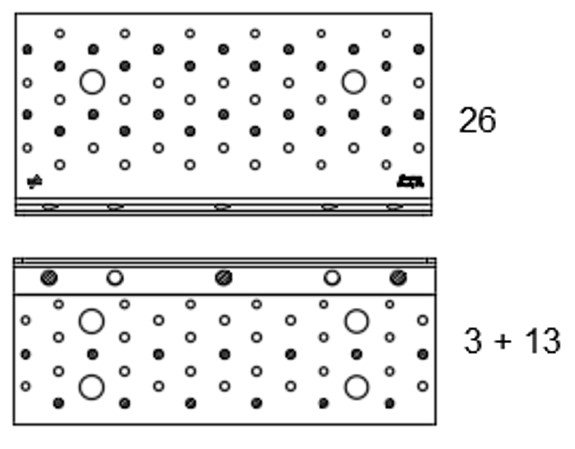

Di seguito sono riportati i possibili schemi di avvitamento/chiodatura:
