AKRX3
Piastra di fissaggio angolare con nervatura

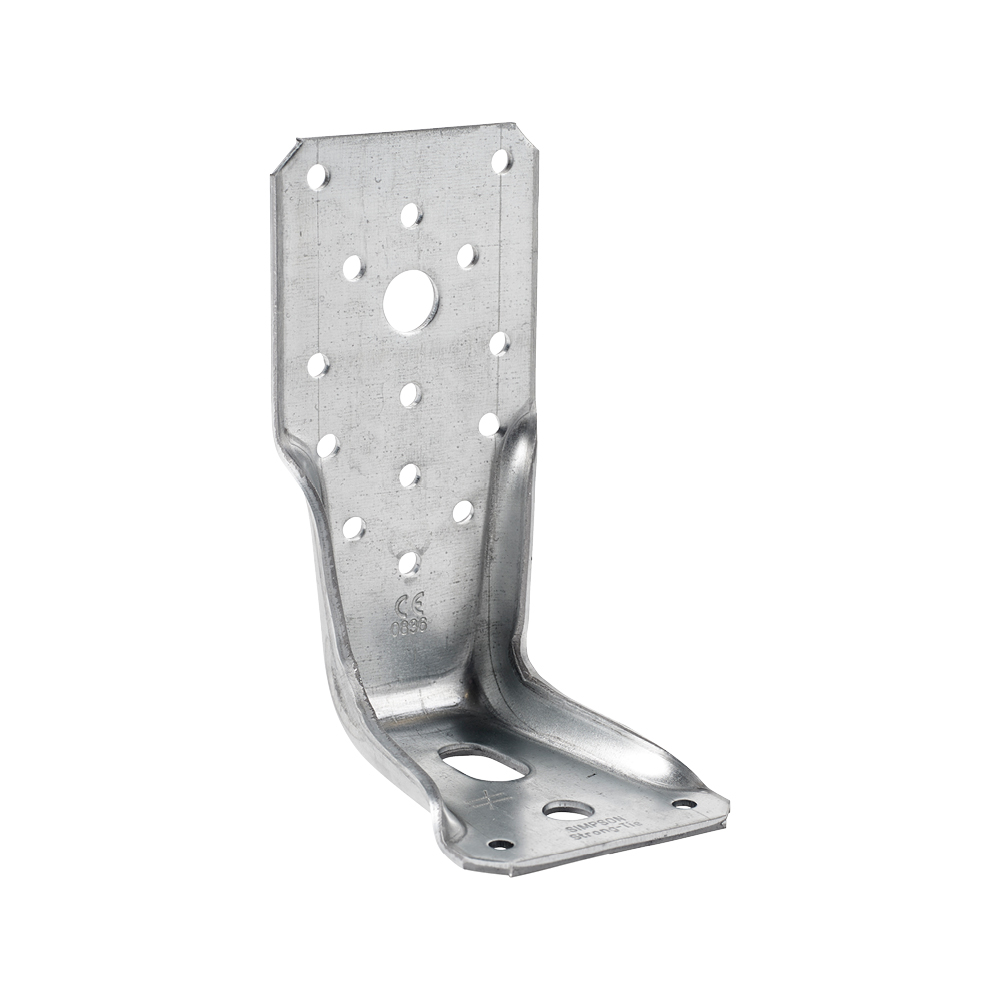

La staffa AKR è una staffa rinforzata con pieghe stampate a freddo, caratteristica che aumenta notevolmente la sua rigidità e la resistenza.
Pezzo unico. Gli angoli rinforzati offrono prestazioni migliorate.
Marquage CE
ETE
Classe service 2
Acier électrozingué 20µm
Intérieur
EPD
Dettagli del prodotto
Immagini

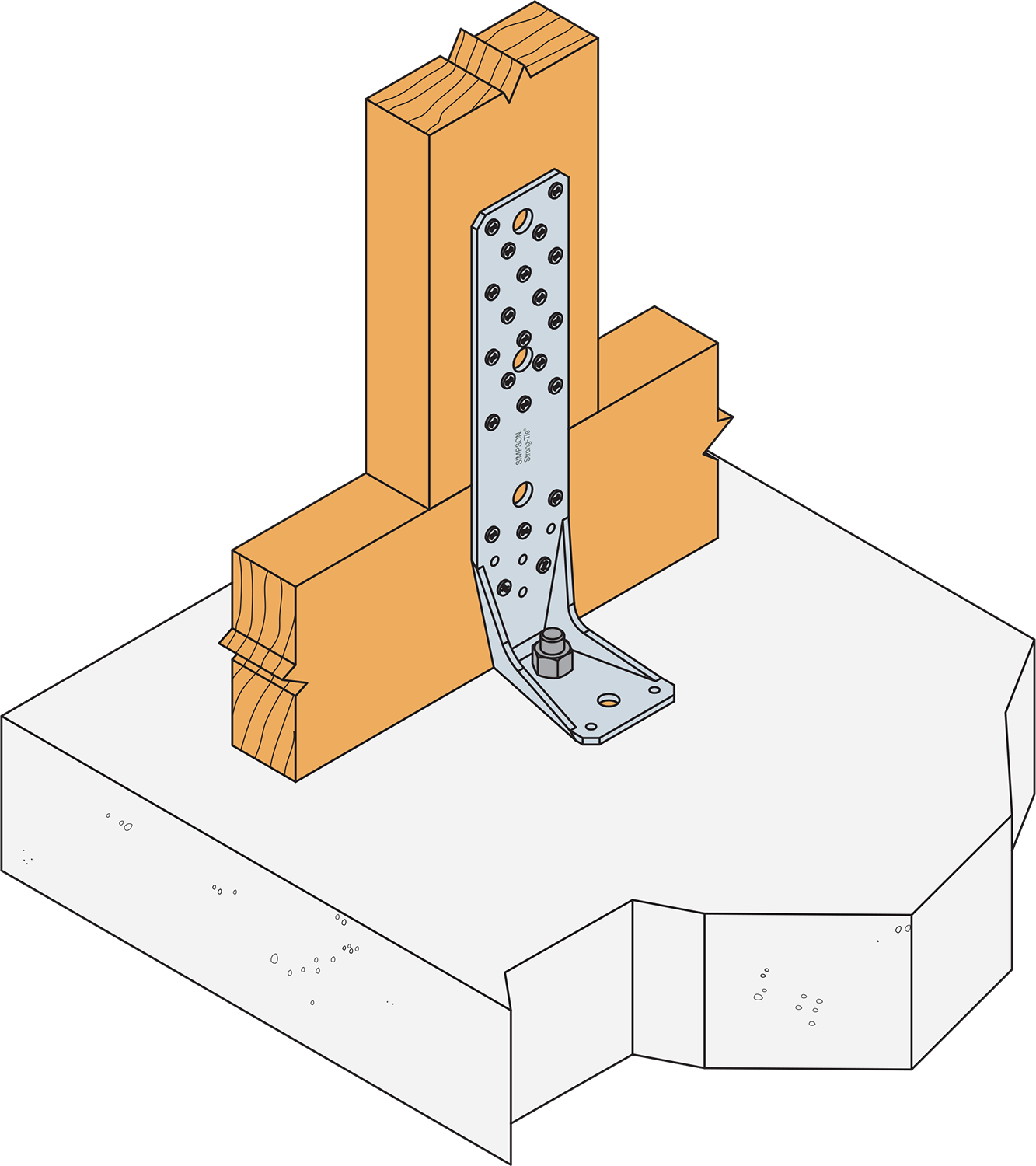

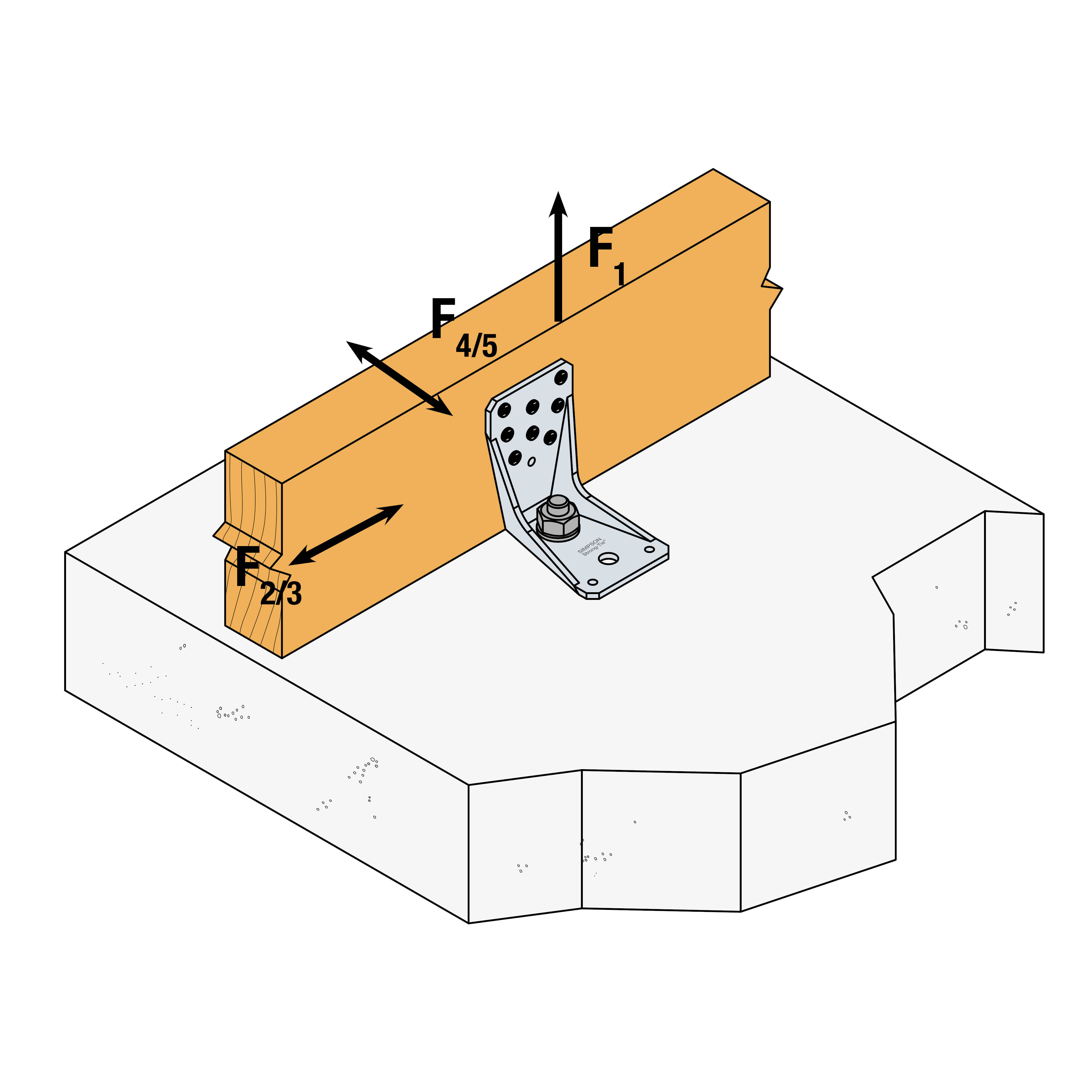

Fissaggio trave a calcestruzzo
Fissaggio con viti SDS
Caratteristiche
Applicazione
Dati tecnici
Dimensioni
Gamma prodotto
| Codici | DB nr. | NOBB nr. | Dimensioni [mm] | Pz/conf. | Peso [kg] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Fori Lato A | Fori Lato B | |||||||||
| Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | |||||||||
| AKR95X3 | 1862225 | 51165902 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - | 25 | 0.24 |
| AKR95X3L | 1870243 | - | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | - | 1 | 25 | 0.24 |
| AKR135X3 | 1859299 | 51165883 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | - | 25 | 0.3 |
| AKR135X3L | 1870241 | - | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | - | 1 | 25 | 0.3 |
| AKR165X3 | - | - | 165 | 85 | 65 | 3 | 15 | 1 | 2 | 1 | 1 | - | 25 | 0.37 |
| AKR165X3L | - | - | 165 | 85 | 65 | 3 | 15 | 1 | 2 | 1 | - | 1 | 25 | 0.37 |
| AKR205X3 | - | - | 205 | 85 | 65 | 3 | 20 | 2 | 2 | 1 | 1 | - | 25 | 0.43 |
| AKR205X3L | - | - | 205 | 85 | 65 | 3 | 20 | 2 | 2 | 1 | - | 1 | 25 | 0.43 |
| AKR245X3 | - | - | 245 | 85 | 65 | 3 | 22 | 2 | 2 | 1 | 1 | - | 25 | 0.49 |
| AKR245X3L | - | - | 245 | 85 | 65 | 3 | 22 | 2 | 2 | 1 | - | 1 | 25 | 0.49 |
| AKR285X3 | 1862224 | 51165898 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | - | 25 | 0.56 |
| AKR285X3L | 1870242 | - | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | - | 1 | 25 | 0.5 |

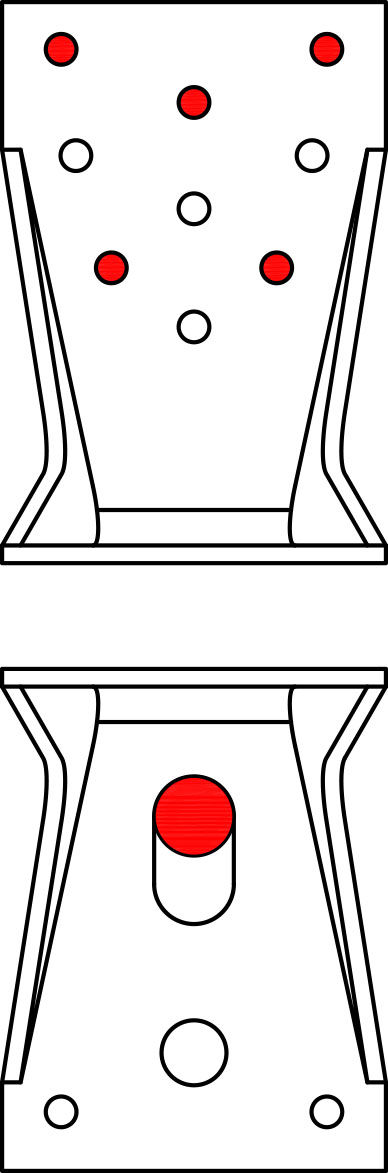

Di seguito sono riportati i valori di carico per questi schemi di chiodatura: Chiodatura completa, chiodatura parziale e chiodatura su colonna.
Ulteriori opzioni di collegamento sono indicati nell’ETA-07/0285.

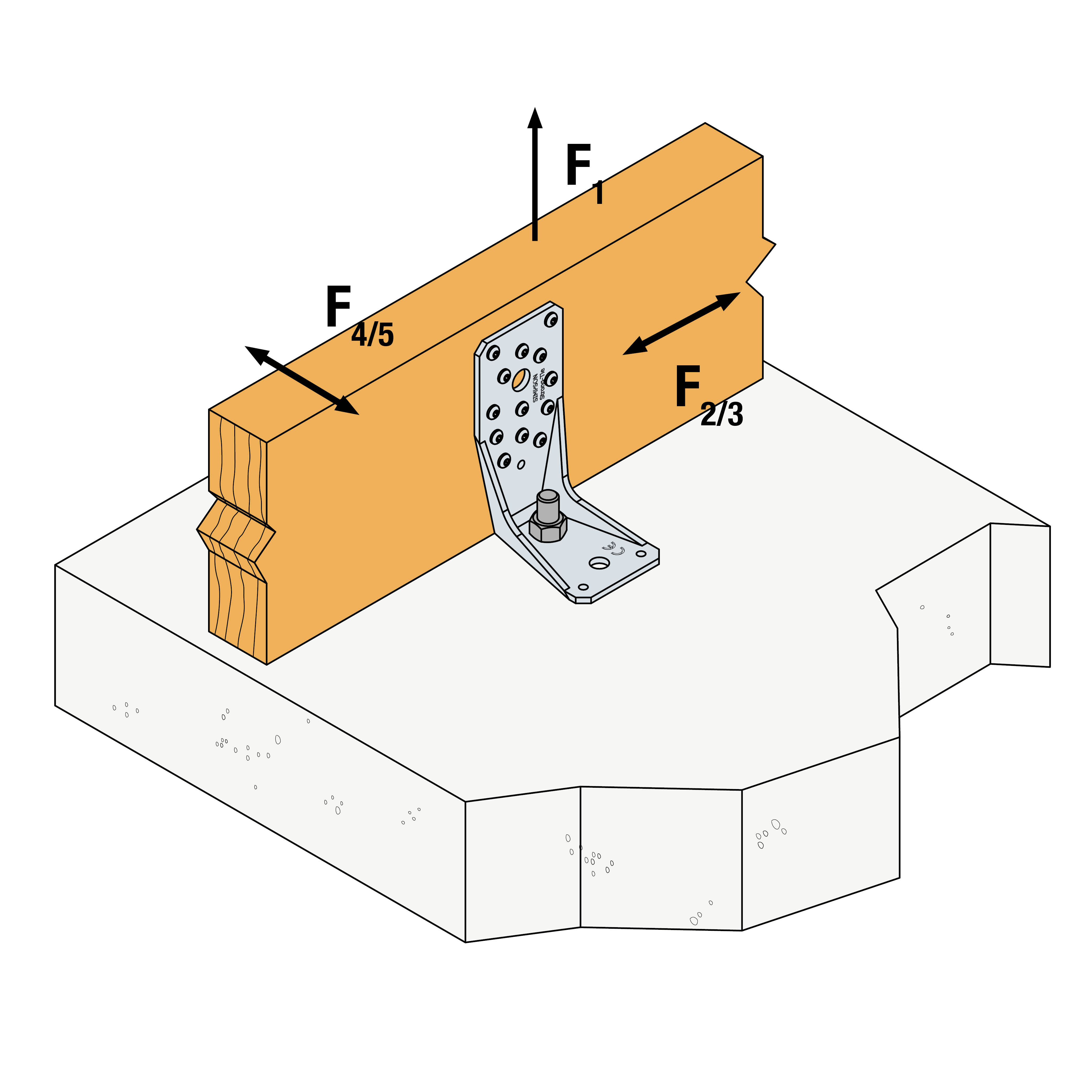

Capacità caratteristiche predeterminate - Legno/Calcestruzzo - Chiodatura completa - 1 angolare per connessione
| Codici | Fissaggi | Capacità caratteristiche predeterminate - 1 angolare per connessione [kN] | ||||
|---|---|---|---|---|---|---|
| Lato A | Lato B | R1.k*** | R2.k = R3.k | |||
| Q.tà | Tipo | Q.tà | Tipo | |||
| AKR95X3L | 8 | CNA4.0x50 | 1 | Ø12** | 8.7 | 2.8 |
| AKR135X3L | 13 | CNA4.0x50 | 1 | Ø12** | 15.5 | 4.6 |
| AKR285X3L | 25 | CNA4.0x50 | 1 | Ø12** | 15.3 | 4.4 |
** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
*** Il carico caratteristico si basa sulla durata del carico istantaneo e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 1,1. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.
Capacità caratteristiche predeterminate - Legno/Calcestruzzo - Chiodatura parziale - 1 angolare per connessione
| Codici | Fissaggi | Capacità caratteristiche predeterminate - 1 angolare per connessione [kN] | ||||
|---|---|---|---|---|---|---|
| Lato A | Lato B | R1.k*** | R2.k = R3.k | |||
| Q.tà | Tipo | Q.tà | Tipo | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.1 | 3.6 |
| AKR135X3L | 9 | CNA4.0x50 | 1 | Ø12** | 10.7 | 6.6 |
| AKR285X3L | 14 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.5 |
** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
*** Il carico caratteristico si basa sulla durata del carico istantaneo e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 1,1. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

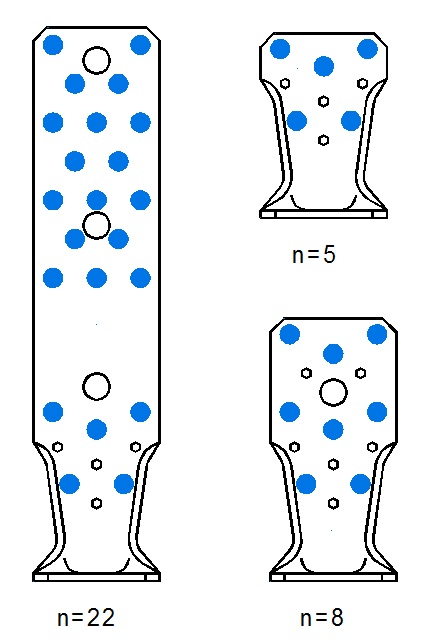

Capacità caratteristiche predeterminate - Pilastro/Calcestruzzo - Chiodatura parziale - 1 angolare per connessione
| Codici | Fissaggi | Capacità caratteristiche predeterminate - 1 angolare per connessione [kN] | ||||
|---|---|---|---|---|---|---|
| Lato A | Lato B | R1.k*** | R2.k = R3.k | |||
| Q.tà | Tipo | Q.tà | Tipo | |||
| AKR95X3L | 5 | CNA4.0x50 | 1 | Ø12** | 5.8 | 3.9 |
| AKR135X3L | 8 | CNA4.0x50 | 1 | Ø12** | 10.6 | 6.2 |
| AKR285X3L | 22 | CNA4.0x50 | 1 | Ø12** | 13.2 | 5.6 |
** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
*** Il carico caratteristico si basa sulla durata del carico istantaneo e sulla classe di servizio 2 secondo EC5 (EN 1995) - kmod = 1,1. Per altre durate di carico e classi di servizio, fare riferimento all'ETA.

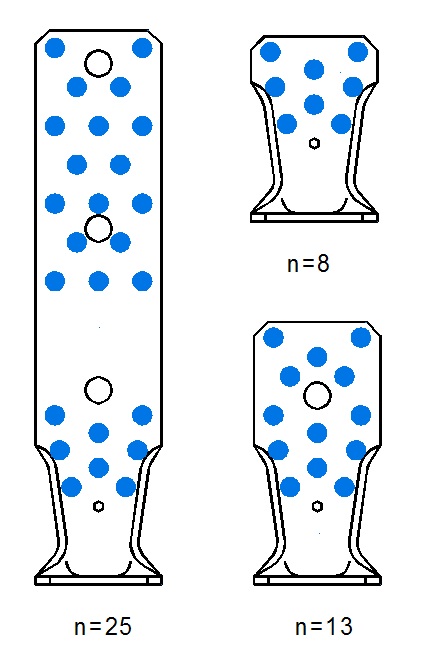

Capacità - Chiodatura completa
| Codici | Schema chiodatura | Fissaggi | Capacità caratteristiche - 2 angolari per connessione [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lato A | Lato B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Q.tà | Tipo | Q.tà | Tipo | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
| AKR95X3 | 1 | 8 | CNA* | 1 | Ø12* | min (17.55 ; 25.04/kmod + 13.2) | min (22.64 ; 25.04/kmod + 17.6) | min (26.48 ; 25.04/kmod + 22) | 5 | 6.2 | 6.9 | 15.75 / kmod |
| AKR95X3L | 1 | 8 | CNA* | 1 | Ø12** | min (13.31 ; 25.04/kmod + 8.92) | min (17.4 ; 25.04/kmod + 11.89) | min (20.89 ; 25.04/kmod + 14.87) | 4.4 | 5.6 | 6.4 | - |
| AKR135X3 | 5 | 13 | CNA* | 1 | Ø12** | min (31.78 ; 25.04/kmod + 8.69) | min (40.69 ; 25.4/kmod + 11.58) | min (46.92 ; 25.04/kmod + 14.48) | 8 | 10.1 | 11.2 | 15.75 / kmod |
| AKR135X3L | 5 | 13 | CNA* | 1 | Ø12** | min (24.88 ; 25.04/kmod + 5.87) | min (32.34 ; 25.4/kmod + 7.83) | min (38.36 ; 25.04/kmod + 9.78) | 7.2 | 9.1 | 10.4 | - |
| AKR165X3 | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR165X3L | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR205X3 | 10 | 14 | CNA* | 1 | Ø12** | min (33.42 ; 25.04/kmod + 8.68) | min (42.86 ; 25.04/kmod + 11.58) | min (49.6 ; 25.04/kmod + 14.48) | 7.8 | 10.1 | 11.8 | 15.75 / kmod |
| AKR205X3L | 10 | 14 | CNA* | 1 | Ø12** | min (25.96 ; 25.04/kmod + 5.86) | min (33.78 ; 25.04/kmod + 7.82) | min (40.2 ; 25.04/kmod + 9.78) | 6.1 | 8 | 9.6 | - |
| AKR245X3 | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR245X3L | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR285X3 | 15 | 25 | CNA* | 1 | Ø12** | min (45.25 ; 25.04/kmod + 8.69) | min (58.98 ; 25.04/kmod + 11.58) | min (70.31 ; 25.04/kmod + 14.48) | 8.9 | 11.6 | 14.1 | 15.75 / kmod |
| AKR285X3L | 15 | 25 | CNA* | 1 | Ø12** | min (32.96 ; 25.04/kmod + 5.87) | min (43.42 ; 25.04/kmod + 7.83) | min (52.87 ; 25.04/kmod + 9.78) | 6.6 | 8.7 | 10.7 | - |
* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.
** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
Capacità caratteristiche - Chiodatura parziale
| Codici | Schema chiodatura | Fissaggi | Capacità caratteristiche - 2 angolari per connessione [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lato A | Lato B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Q.tà | Tipo | Q.tà | Tipo | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
| AKR95X3 | 3 | 5 | CNA* | 1 | Ø12** | min (10.3 ; 25.04/kmod + 12.62) | min (13.34 ; 25.04/kmod + 16.82) | min (15.72 ; 25.04/kmod + 21.04) | 3.2 | 4 | 4.5 | 15.75 / kmod |
| AKR95X3L | 3 | 5 | CNA* | 1 | Ø12** | min (7.7 ; 25.04/kmod + 8.52) | min (10.1 ; 25.04/kmod + 11.36) | min (12.18 ; 25.04/kmod + 14.22) | 2.9 | 3.6 | 4.1 | - |
| AKR135X3 | 6 | 9 | CNA* | 1 | Ø12** | min (21.19 ; 25.04/kmod + 8.69) | min (27.21 ; 25.04/kmod + 11.58) | min (31.54 ; 25.04/kmod + 11.58) | 5.9 | 7.5 | 8.4 | 15.75 / kmod |
| AKR135X3L | 6 | 9 | CNA* | 1 | Ø12** | min (16.39 ; 25.04/kmod + 5.87) | min (21.35 ; 25.04/kmod + 7.83) | min (25.45 ; 25.04/kmod + 9.78) | 5.2 | 6.6 | 7.6 | - |
| AKR165X3 | 11 | 11 | CNA* | 1 | Ø12** | min (29.22 ; 25.04/kmod + 8.68) | min (37.14 ; 25.04/kmod + 11.58) | min (42.32 ; 25.04/kmod + 14.48) | 7.1 | 9 | 10.4 | 15.75 / kmod |
| AKR165X3L | 11 | 11 | CNA* | 1 | Ø12** | min (23.62 ; 25.04/kmod + 5.86) | min (30.5 ; 25.04/kmod + 7.82) | min (35.76 ; 25.04/kmod + 9.78) | 5.8 | 7.5 | 8.8 | - |
| AKR205X3 | 14 | 8 | CNA* | 1 | Ø12** | min (17.08 ; 25.04/kmod + 1.6) | min (22.08 ; 25.04/kmod + 2.14) | min (25.9 ; 25.04/kmod + 2.68) | 5.5 | 7 | 8 | 15.75 / kmod |
| AKR205X3L | 14 | 8 | CNA* | 1 | Ø12** | min (12.86 ; 25.04/kmod + 1.08) | min (16.84 ; 25.04/kmod + 1.44) | min (20.28 ; 25.04/kmod + 1.82) | 4.6 | 5.9 | 6.9 | - |
| AKR245X3 | 20 | 9 | CNA* | 1 | Ø12** | min (14.28 ; 25.04/kmod + 3.14) | min (18.7 ; 25.04/kmod + 4.18) | min (22.54 ; 25.04/kmod + 5.22) | 5.7 | 7.4 | 8.8 | 15.75 / kmod |
| AKR245X3L | 20 | 9 | CNA* | 1 | Ø12** | min (10.22 ; 25.04/kmod + 2.12) | min (13.5 ; 25.04/kmod + 2.82) | min (16.54 ; 25.04/kmod + 3.52) | 4.5 | 5.9 | 7.1 | - |
| AKR285X3 | 17 | 14 | CNA* | 1 | Ø12** | min (27.93 ; (25.04/kmod + 3.93) | min (36.23 ; 25.04/kmod + 5.24) | min (42.8 ; 25.04/kmod + 6.55) | 5.5 | 7.3 | 8.8 | 15.75 / kmod |
| AKR285X3L | 17 | 14 | CNA* | 1 | Ø12** | min (20.71 ; (25.04/kmod + 2.66) | min (27.2 ; 25.04/kmod + 3.54) | min (32.91 ; 25.04/kmod + 4.43) | 4.1 | 5.5 | 6.7 | - |
* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.
** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

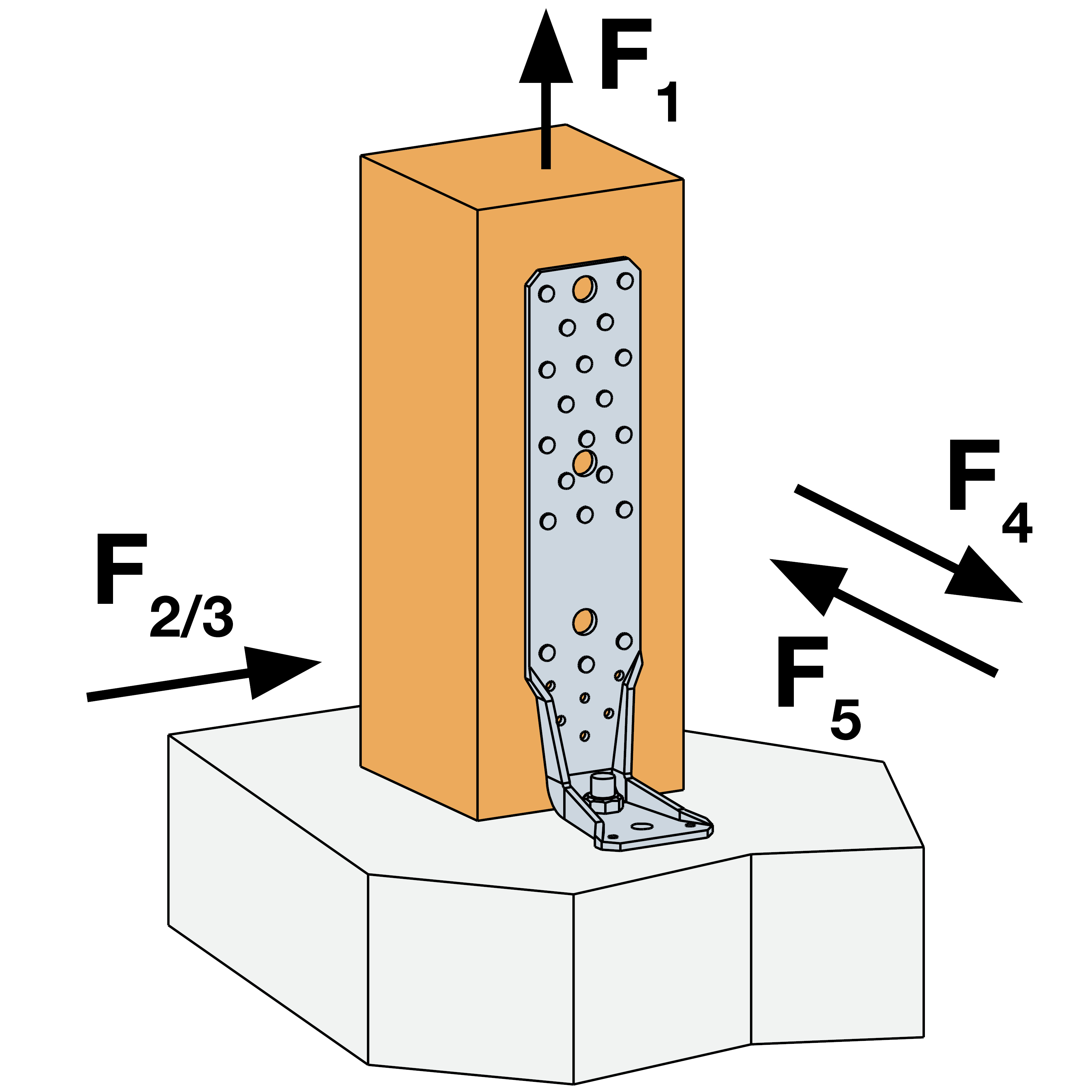

Capacità caratteristiche - Chiodatura al pilastro
| Codici | Schema chiodatura | Fissaggi | Capacità caratteristiche - 2 angolari per connessione [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lato A | Lato B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Q.tà | Type | Q.tà | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
| AKR95X3 | 2 | 5 | CNA* | 1 | Ø12** | min (11.5 ; 25.04/kmod + 5.97) | min (14.78 ; 25.04/kmod + 7.97) | min (17.19 ; 25.04/kmod + 9.96) | 3.5 | 4.4 | 5 | 15.75 / kmod |
| AKR95X3L | 2 | 5 | CNA* | 1 | Ø12** | min (8.83 ; 25.04/kmod + 4.04) | min (11.52 ; 25.04/kmod + 5.38) | min (13.76 ; 25.04/kmod + 6.73) | 3.1 | 3.9 | 4.5 | - |
| AKR135X3 | 7 | 8 | CNA* | 1 | Ø12** | min (20.49 ; 25.04/kmod + 3.93) | min (26.13 ; 25.04/kmod + 5.24) | min (29.94 ; 25.04/kmod + 6.55) | 5.6 | 7 | 7.9 | 15.75 / kmod |
| AKR135X3L | 7 | 8 | CNA* | 1 | Ø12** | min (16.31 ; 25.04/kmod + 2.66) | min (21.13 ; 25.04/kmod + 3.54) | min (24.91 ; 25.04/kmod + 4.43) | 4.9 | 6.2 | 7.1 | - |
| AKR165X3 | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR165X3L | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR205X3 | 12 | 8 | CNA* | 1 | Ø12** | min (14.3 ; 25.04/kmod + 3.94) | min (18.64 ; 25.04/kmod + 5.24) | min (22.24 ; 25.04/kmod + 6.56) | 4.8 | 6.2 | 7.2 | 15.75 / kmod |
| AKR205X3L | 12 | 8 | CNA* | 1 | Ø12** | min (10.4 ; 25.04/kmod + 2.66) | min (13.7 ; 25.04/kmod + 3.54) | min (16.68 ; 25.04/kmod + 4.42) | 3.8 | 5 | 5.9 | - |
| AKR245X3 | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR245X3L | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR285X3 | 16 | 22 | CNA* | 1 | Ø12** | min (41.66 ; 25.04/kmod + 3.93) | min (54.19 ; 25.04/kmod + 5.24) | min (64.34 ; 25.04/kmod + 6.55) | 5.8 | 7.6 | 9.3 | 15.75 / kmod |
| AKR285X3L | 16 | 22 | CNA* | 1 | Ø12** | min (30.58 ; 25.04/kmod + 2.66) | min (40.23 ; 25.04/kmod + 3.54) | min (48.85 ; 25.04/kmod + 4.43) | 4.2 | 5.6 | 6.9 | - |
* Fare riferimento alle colonne della tabella delle capacità caratteristiche per il tipo di elementi di fissaggio che possono essere utilizzati sul lato A. Le capacità variano a seconda del tipo di fissaggio utilizzato.
** Gli ancoraggi devono essere calcolati separatamente. Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.
| Fattore per il calcolo degli ancoranti con 2 AKR per connessioni | ||
| Direzione carico | kax | klat |
| F1 Ancorante 1 e 2 | 0,5 | 0 |
| F2/3 Ancorante 1 e 2 | 0,2 | 0,5 |
| F4/5 Ancorante 1 da F1,d | 1 | 0 |
| F4/5 Ancorante 2 | 0,5 | 1 |
Per la direzione del carico F4/5, con collegamento su entrambi i lati, vale quanto segue:
Un ulteriore carico di trazione (F*1,d) deve essere calcolato e verificato per l'AKR sinistro e per entrambi gli ancoranti. Vedi ETA-07/0285.
Carico combinato:

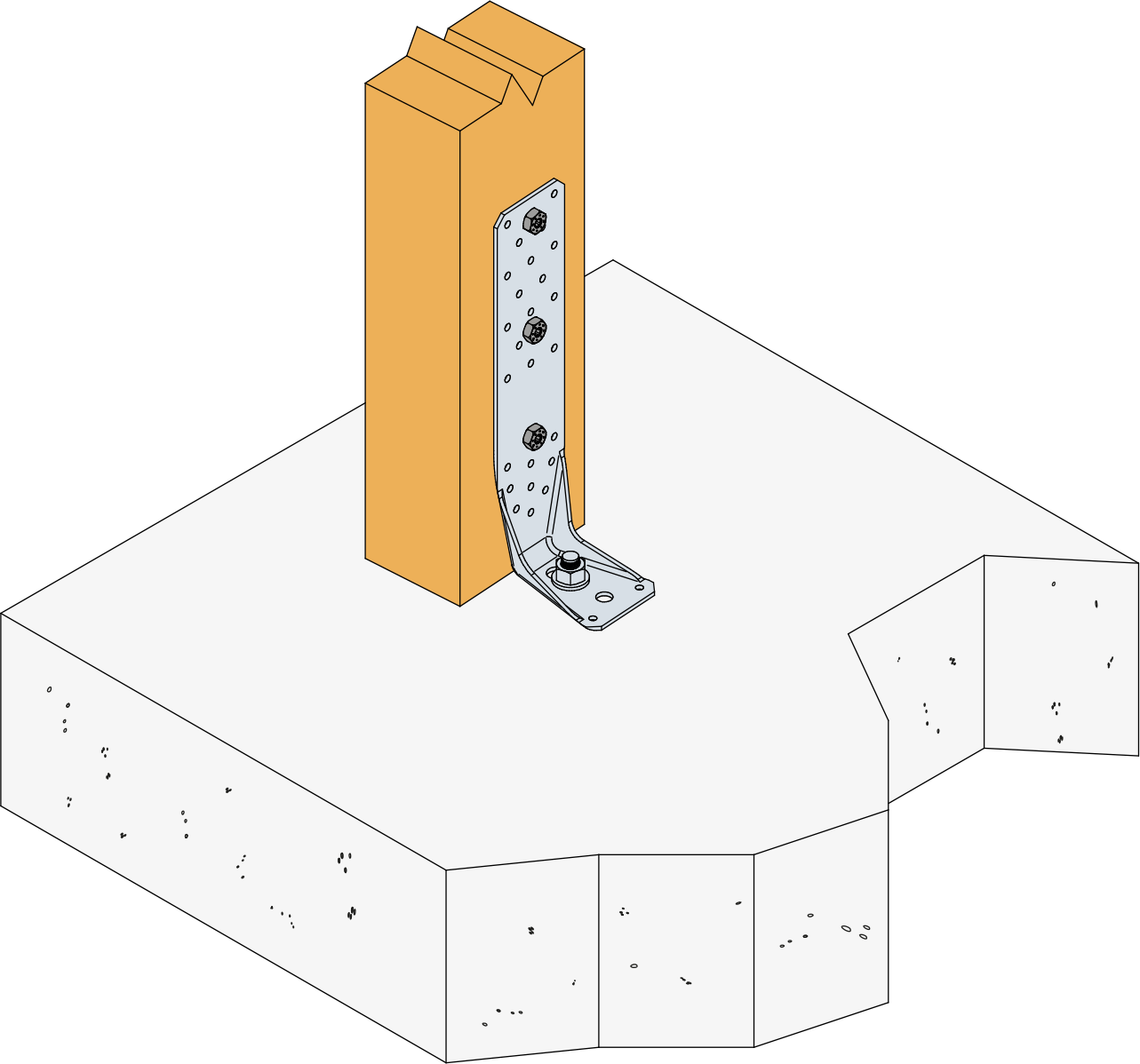

Capacità caratteristiche - Trave/Calcestruzzo - Viti Ø12 - 1 angolare per connessione
| Codici | Trave/Calcestruzzo - Viti Ø12 - 1 angolare per connessione | |||||
|---|---|---|---|---|---|---|
| Fissaggi | Capacità caratteristiche - Legno C24 - 1 angolare per connessione [kN] | |||||
| Lato A | Lato B | R1.k | R2.k = R3.k | |||
| Q.tà | Tipo | Q.tà | Tipo | SSH12x80 | SSH12x80 | |
| AKR285X3L | 3 | SSH | 1 | Ø12 | 13.3 | - |
Per gli ancoraggi idonei, consultare la gamma di prodotti Friulsider. Le soluzioni di ancoraggio tipiche sono FM-753 crack, KEM-E, FM-753, KEM-H, a seconda del tipo di calcestruzzo, degli interasse e delle distanze dai bordi.

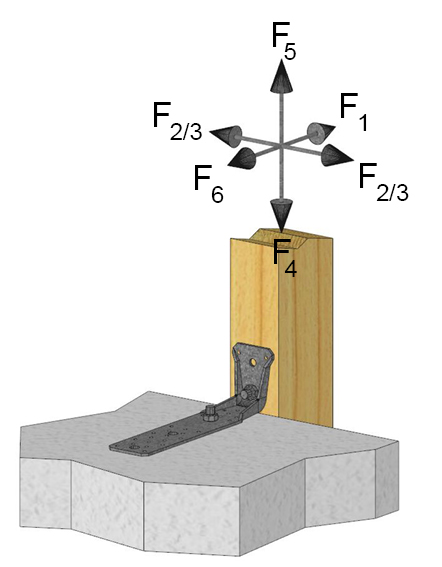

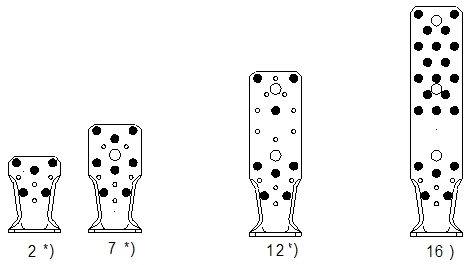

Capacità caratteristiche - Pilastro/Calcestruzzo - 1 angolare per connessione
| Codici | Capacità caratteristiche - Pilastro/Calcestruzzo - 1 angolare per connessione | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fissaggi | Schema chiodatura | Capacità caratteristiche | ||||||||
| Lato A | Lato B | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | ||||
| Q.tà | Tipo | Q.tà | Tipo | |||||||
| AKR205X3L | - | - | 2 | Ø12 | 1 | Ø10 | 22 | 6,1/kmod | 0,4/kmod | 5,4/kmod |
| AKR245X3L | - | - | 2 | Ø12 | 1 | Ø10 | 22 | 6,1/kmod | 0,4/kmod | 5,4/kmod |
| AKR285X3L | 15.3 | 4.4 | 2 | Ø12 | 1 | Ø10 | 22 | 6,1/kmod | 0,4/kmod | 5,4/kmod |
Per i valori indicati nella tabella precedente sono state prese in considerazione diverse ipotesi (per ulteriori dettagli e altri valori, fare riferimento a ETA-07/0285 pag. 135 - Allegato D61 - Capacità caratteristiche per lo schema chiodatura 22 - tabelle da D61-11 a 15):
For R1,k capacities:
- L'elemento di fissaggio Ø10 nel pilastro in legno (Lato B) è posizionato nel foro superiore => la distanza e tra gli elementi di fissaggio in legno e il lato orizzontale AKR è di 65 mm
- la distanza X1 tra il legno e il calcestruzzo è di 5 mm
Per R2,k=R3,k:
- L'elemento di fissaggio Ø10 nel pilastro in legno (Lato B) è posizionato nel foro superiore => la distanza e tra gli elementi di fissaggio in legno e il lato orizzontale AKR è di 65 mm
Per R4,k:
- la distanza X1 tra il legno e il calcestruzzo è di 5 mm
Per R6,k:
- La larghezza del palo di legno a contatto con l'AKR è considerata di 30 mm superiore alla larghezza dell'AKR.
Installazione
Installazione

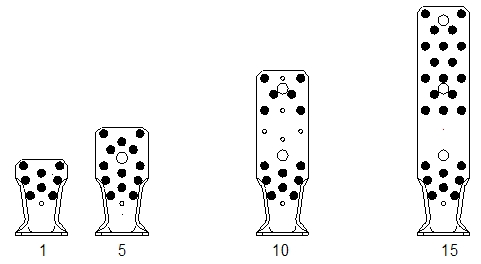

Chiodatura completa
Chiodatura su travi

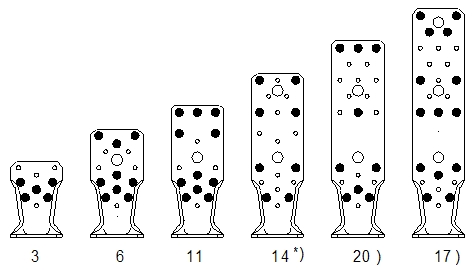

Chiodatura parziale
Fissaggio trave a calcestruzzo
Fissaggio con viti SDS
