PU

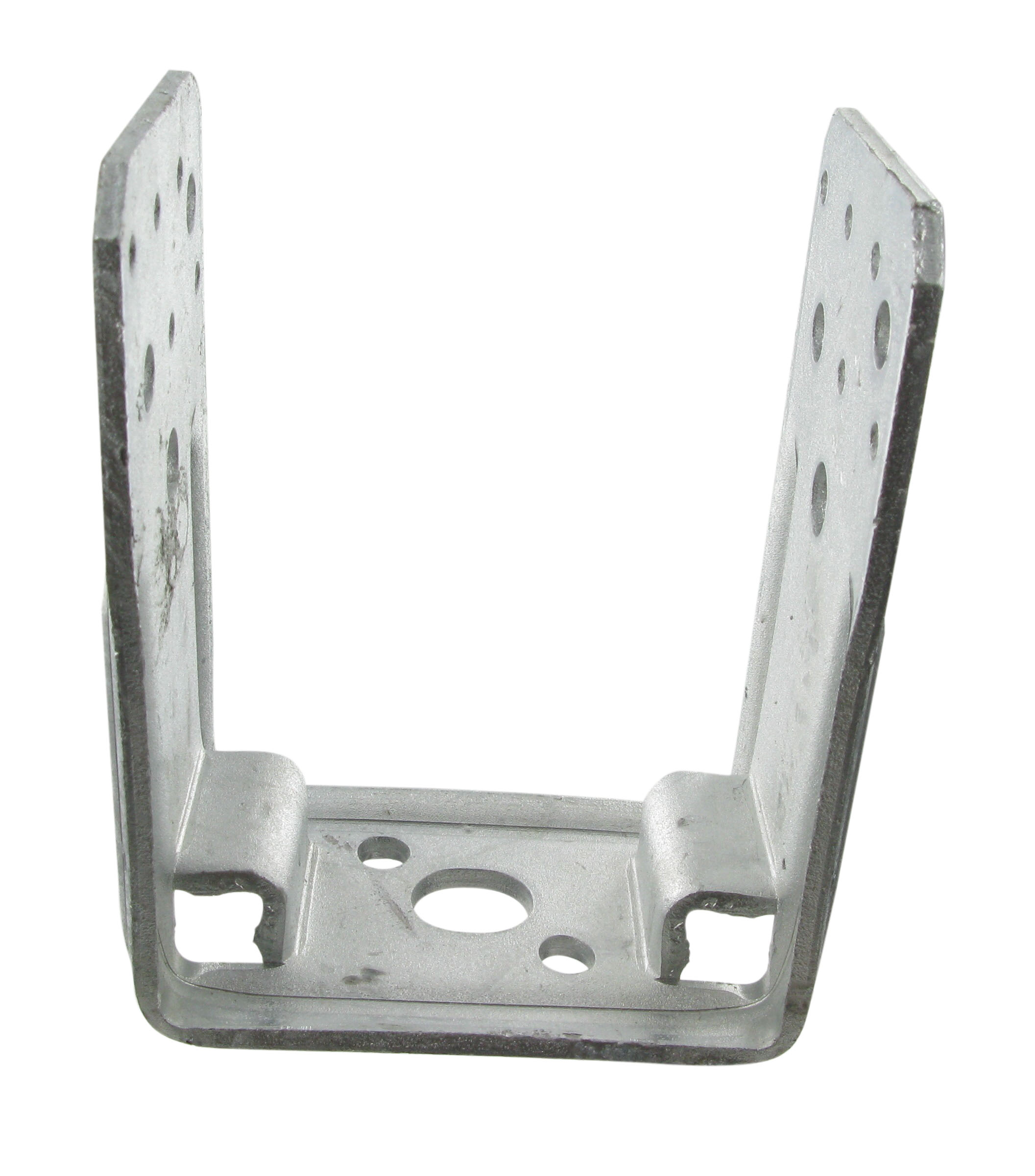

Portapilastro a U

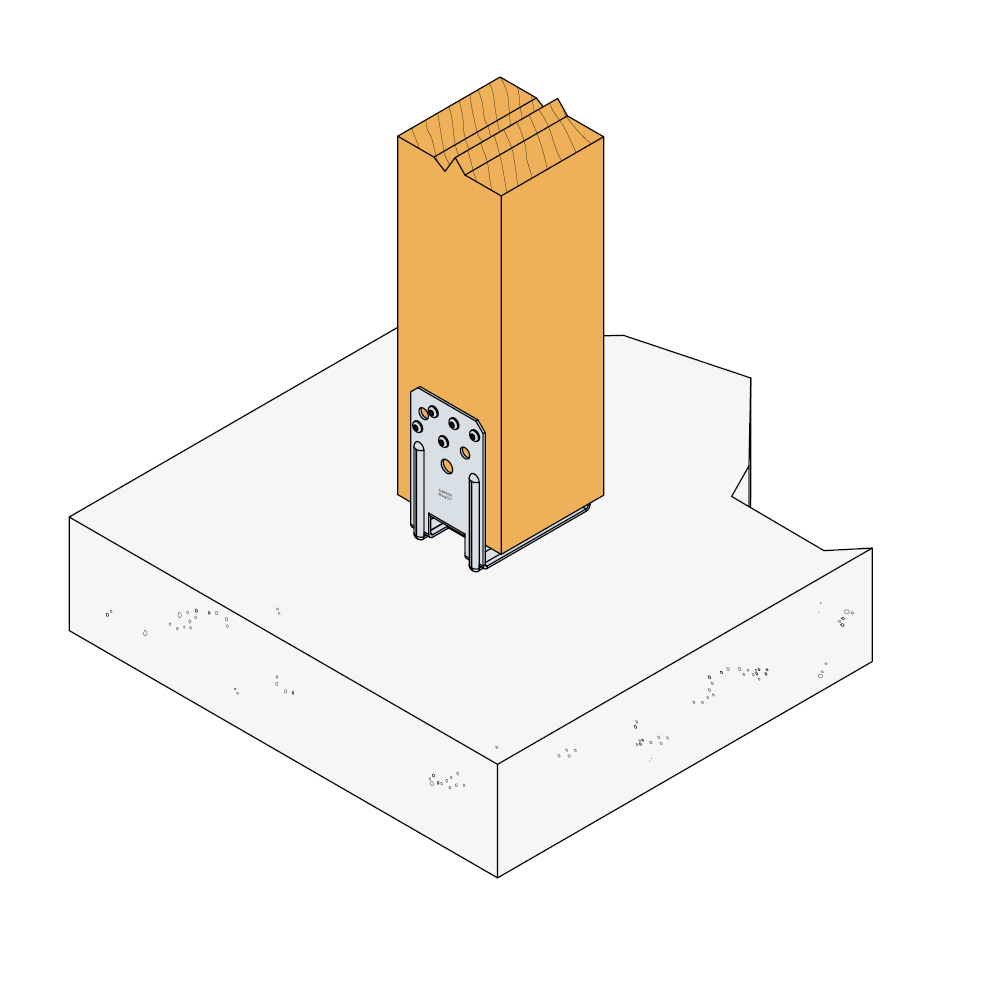

Il PU viene utilizzato per fissare i pilastri su un basamento in calcestruzzo tramite ancoranti, l'appoggio rialzato di 20mm protegge il pilastro dall'umidità di risalita.
Marquage CE
ETE
Classe service 3
Acier galvanisé à chaud
Exterieur
EPD
Dettagli del prodotto
Immagini
Caratteristiche
Applicazione
Dati tecnici
Dimensioni
Capacità caratteristiche

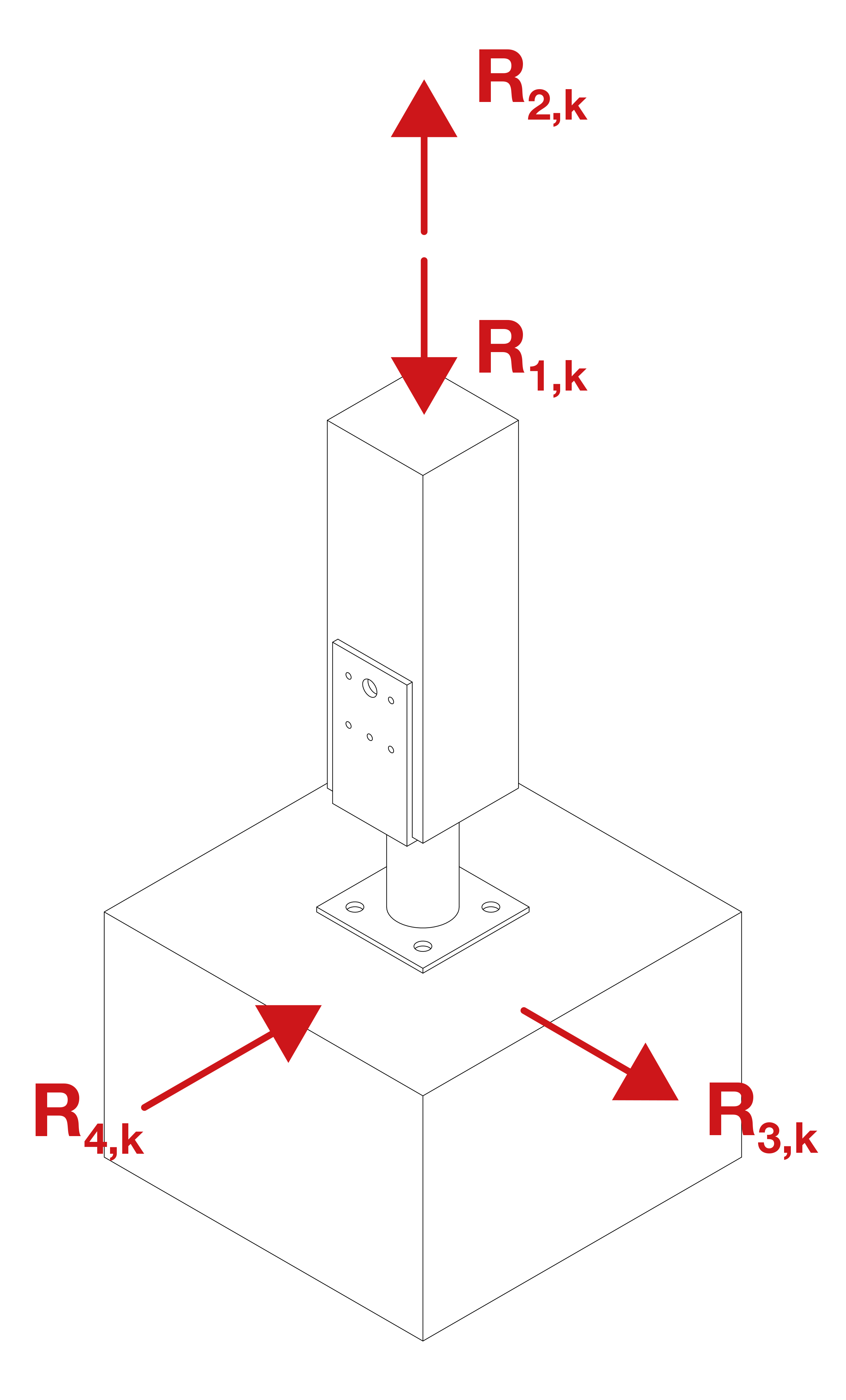

| Codici | Fissaggi | Capacità caratteristiche - Legno C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sul pilastro | Sul calcestruzzo | R1.k | R2.k | |||
| Q.tà | Tipo | Q.tà | Tipo | |||
| PU70-B | n | CNA4,0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 14.1/kmod) |
| PU80-B | n | CNA4,0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 11.7/kmod) |
| PU90-B | n | CNA4,0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 10.0/kmod) |
| PU100-B | n | CNA4,0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 8.76/kmod) |
| PU120-B | n | CNA4,0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 6.99/kmod) |
| PU140-B | n | CNA4,0x l | 1 | Ø16 | min (19.1 ; n x Rlat.k) | min (n x Rlat.k ; 5.82/kmod) |
Rlat.k = capacità laterali con chiodi CNA

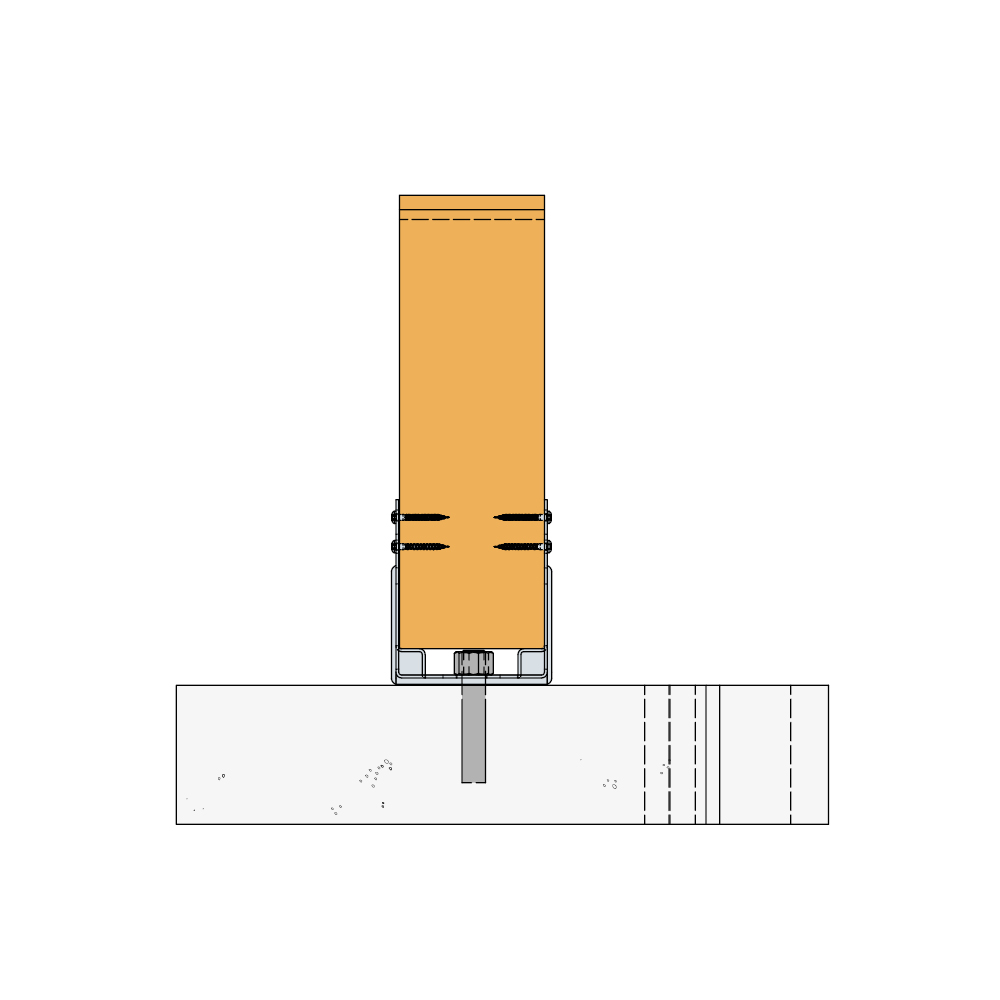

Installazione
Installazione
