PPD

Supporto per travi a cementare

Il portapilastro PPD è adatto al fissaggio di supporti e pali in legno su fondazioni di calcestruzzo.

Scheda tecnica

Marquage CE

ETE

Classe service 3

Acier galvanisé à chaud

Exterieur

EPD

Dettagli del prodotto

Immagini

Caratteristiche

Materiale

Acciaio S235JR secondo EN 10025:1993
Zincatura galvanica

Vantaggi

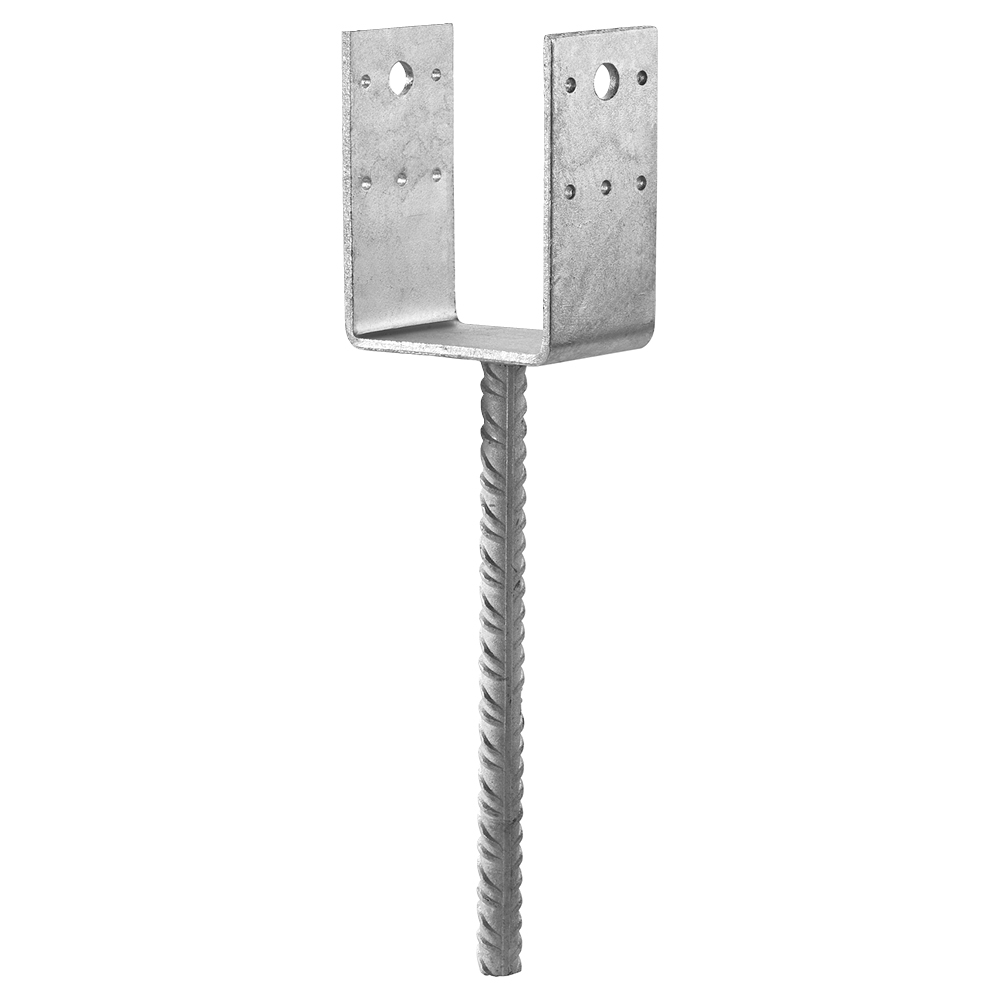

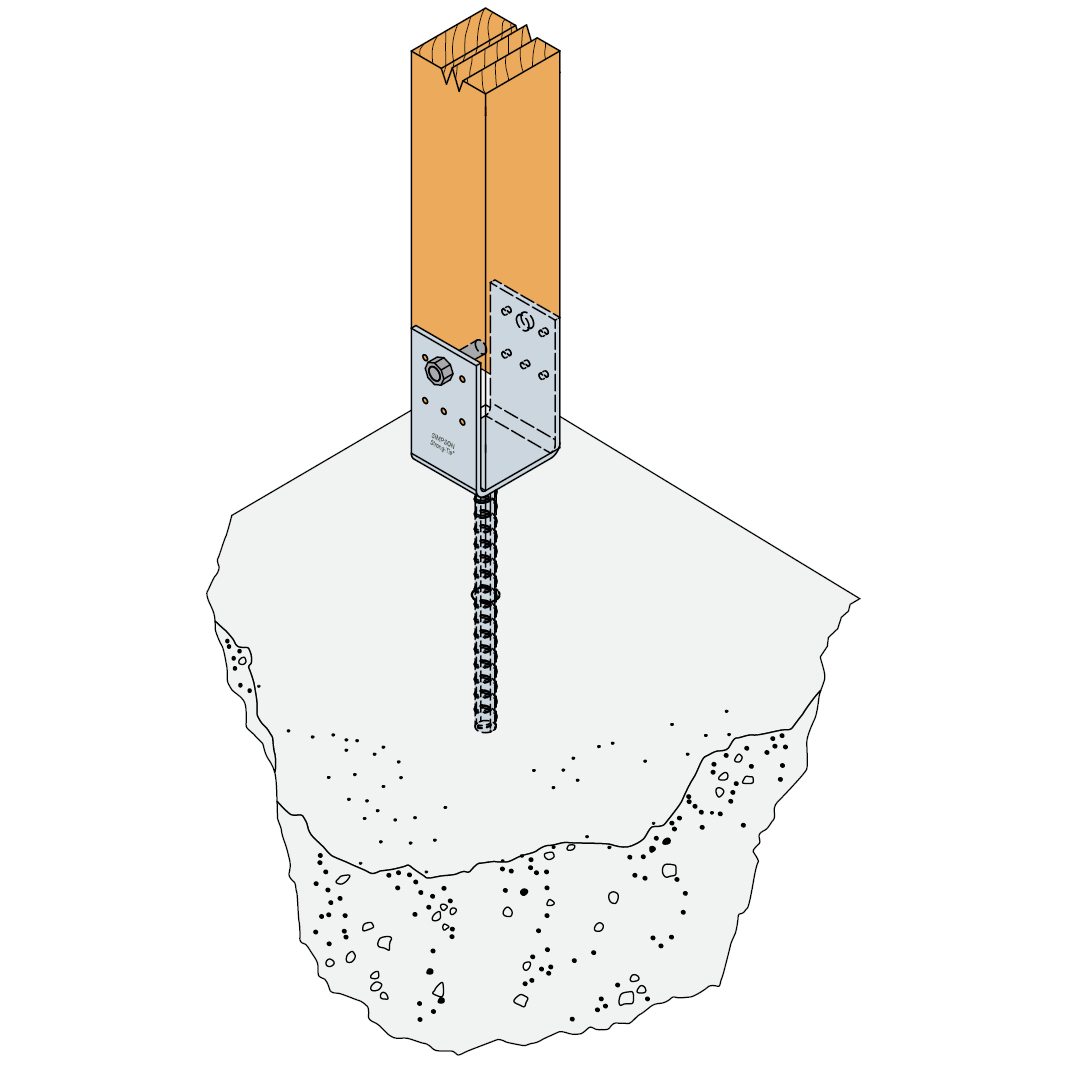

I portapilastri sono costituiti da piastre di acciaio a U con un ferro d'armatura saldato e zincati.
Consentono un fissaggio sicuro e sono facili da installare.

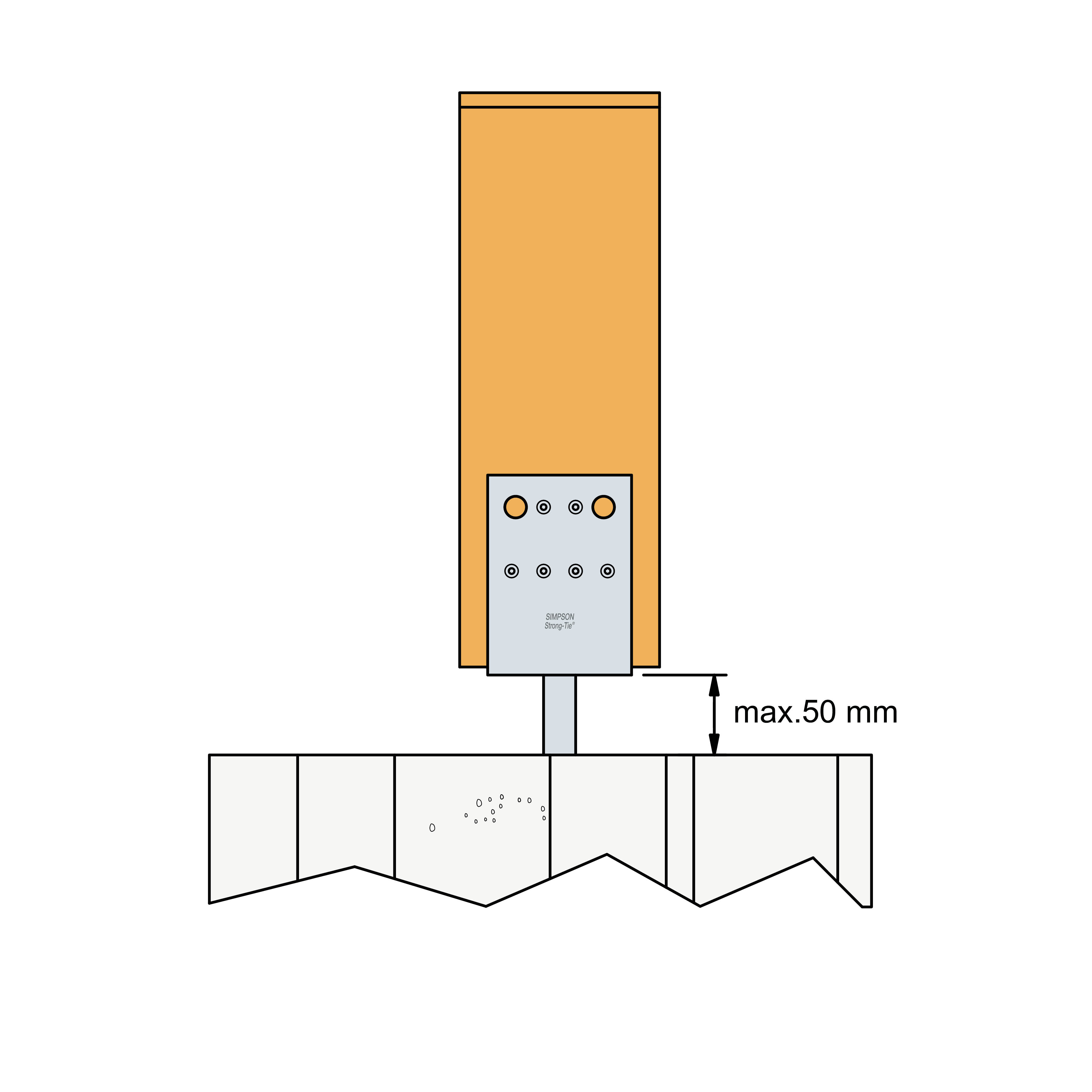

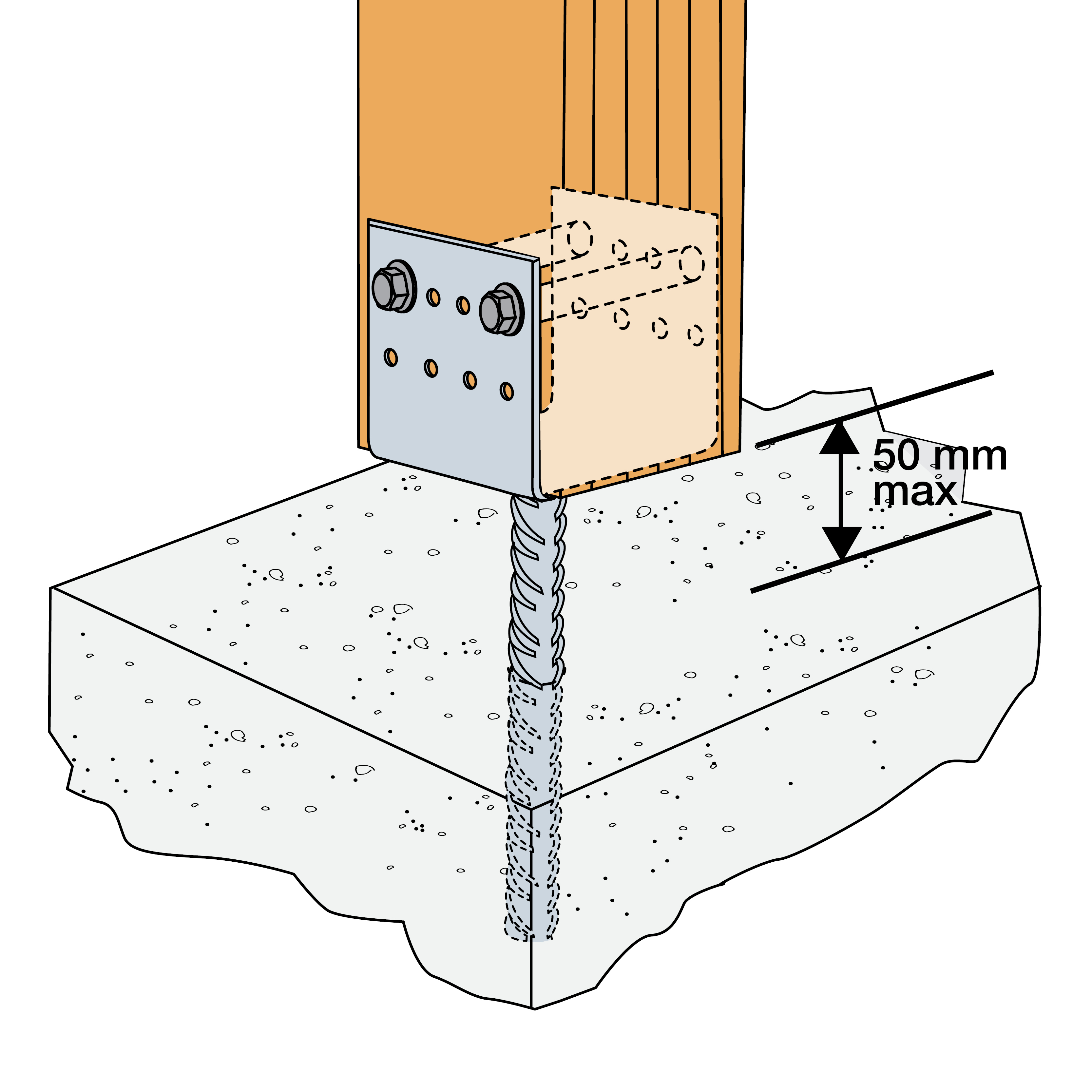

Applicazione

Applicazioni

Elemento di supporto: calcestruzzo
Elemento secondario: legno massiccio, legno ingegnerizzato

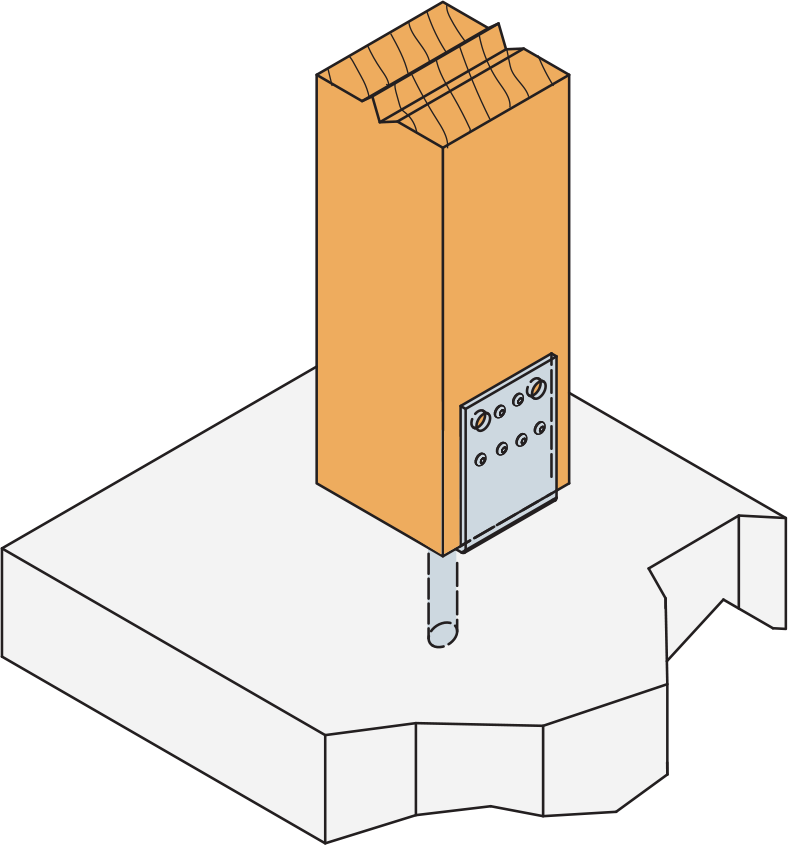

Utilizzo

Sono destinati principalmente all'uso in edifici leggeri, ad esempio: pergole e terrazze.

Dati tecnici

Dimensioni

Gamma prodotto

Codici	DB nr.	NOBB nr.	Dimensioni [mm]						Fori lato superiore		Box Quantity	Peso [kg]
Codici	DB nr.	NOBB nr.	A	B	C	F	G	t	Ø5	Ø13,5	Box Quantity	Peso [kg]
PPD48/40G-R	1454371	43975502	48	40	121.5	250	16	5	8	2	20	0.85
PPD50/40G	5653795	24942922	50	40	120.5	250	16	5	8	2	20	0.85
PPD70/70G	-	-	70	70	126.5	250	16	5	10	2	10	1.3
PPD73/40G-R	1454372	43975521	73	40	121.5	250	16	5	8	2	14	0.93
PPD73/70G	8978124	21594239	73	70	125	250	16	5	10	2	15	1.3
PPD80/70G	2856730	21219563	80	70	121.5	250	16	5	10	2	15	1.3
PPD90/70G	-	-	90	70	126.5	250	16	5	10	2	10	1.9
PPD90/90G	8978132	21594247	90	90	136.5	250	20	5	12	4	10	1.9
PPD98/60G-R	1454373	43975536	98	60	122.5	250	16	5	10	2	6	1.2
PPD100/40G	8978033	21594262	100	40	120.5	250	16	5	8	2	20	0.98
PPD100/70G	8978041	21594270	100	70	121.5	250	16	5	10	2	10	1.4
PPD100/90G-R	1452519	21594288	100	90	131.5	250	20	5	12	4	10	1.9
PPD115/90G-R	8978066	21594296	115	90	124	250	20	5	12	4	8	1.9
PPD120/90G-FR	5104553	43899584	120	90	121.5	250	20	5	12	4	10	1.9
PPD123/90G-R	8978074	21594304	123	90	120	250	20	5	12	4	4	1.9
PPD140/90G-R	8978082	21594312	140	90	121.5	250	20	5	12	4	10	2
PPD148/90G-R	1452525	43975472	148	90	117.5	250	20	5	12	4	6	2

Capacità caratteristiche

Codici	Legno/Calcestruzzo
	Fissaggi		Capacità caratteristiche - Legno C24 [kN]
	Sul palo		R_1.k		R_2.k	R_3.k	R_4.k
	Q.tà	Tipo	Classe calcestruzzo
	Q.tà	Tipo	C12/15	C20/25
PPD48/40G-R	8	CNA Ø4,0x40	min (40.3 ; 28.0/kmod)	min (40.3 ; 40.9/kmod)	min (14.7 ; 13.0/kmod)	3.4/kmod	min (8.3 ; 5.8/kmod)
PPD50/40G	8	CNA Ø4,0x40	min (42.0 ; 28.0/kmod)	40.9/kmod	min (14.7 ; 12.2/kmod)	3.4/kmod	min (8.3 ; 5.8/kmod)
PPD70/70G	10	CNA Ø4,0x40	28.0/kmod	min (63.5 ; 40.9/kmod)	min (18.4 ; 13.5/kmod)	3.6/kmod	min (10.9 ; 5.8/kmod)
PPD73/40G-R	8	CNA Ø4,0x40	min (50.8 ; 28.0/kmod)	38.6/kmod	7.3/kmod	3.4/kmod	5.8/kmod
PPD73/70G	10	CNA Ø4,0x40	28.0/kmod	min (69.7 ; 40.9/kmod)	min (18.4 ; 12.8/kmod)	3.5/kmod	min (10.9 ; 5.8/kmod)
PPD80/70G	10	CNA Ø4,0x40	28.0/kmod	min (81.9 ; 40.9/kmod)	min (18.4 ; 11.4/kmod)	3.7/kmod	min (10.9 ; 5.8/kmod)
PPD90/70G	10	CNA Ø4,0x40	36.9/kmod	min (94.8 ; 54.5/kmod)	min (18.4 ; 10.4/kmod)	5.5/kmod	min (14.6 ; 10.8/kmod)
PPD90/90G	12	CNA Ø4,0x40	36.9/kmod	min (78.4; 54.5/kmod)	min (22.0 ; 13.4/kmod)	6.4/kmod	min (18.7 ; 11.4/kmod)
PPD98/60G-R	10	CNA Ø4,0x40	28.0/kmod	min (73.7 ; 40.9/kmod)	7.6/kmod	3.6/kmod	5.8/kmod
PPD100/40G	8	CNA Ø4,0x40	min (47.9 ; 28.0/kmod)	min (47.9 ; 34.9/kmod)	5.0/kmod	3.4/kmod	5.8/kmod
PPD100/70G	10	CNA Ø4,0x40	28.0/kmod	40.9/kmod	8.7/kmod	3.7/kmod	5.8/kmod
PPD100/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (99.4 ; 54.5/kmod)	min (22.0 ; 11.7/kmod)	6.6/kmod	min (18.7 ; 11.4/kmod)
PPD115/90G-R	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.9/kmod	7.0/kmod	11.4/kmod
PPD120/90G-FR	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.4/kmod	7.2/kmod	11.4/kmod
PPD123/90G-R	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.1/kmod	7.2/kmod	11.4/kmod
PPD140/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (102.2 ; 54.5/kmod)	7.8/kmod	7.2/kmod	11.4/kmod
PPD148/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (99.9 ; 54.5/kmod)	7.3/kmod	7.3/kmod	11.4/kmod

Carico Combinato

Capacità caratteristiche predeterminate*

Codici	Legno/Calcestruzzo
	Fissaggi		Capacità caratteristiche predeterminate* - Legno C24 [kN]
	Sul palo		R_1.k*		R_2.k*	R_3.k*	R_4.k*
	Q.tà	Tipo	Classe calcestruzzo
	Q.tà	Tipo	C12/15	C20/25
PPD70/70G	10	CNA Ø4,0x40	43	62.9	18.4	5.5	8.9
PPD80/70G	10	CNA Ø4,0x40	43	62.9	17.5	5.7	8.9
PPD90/70G	10	CNA Ø4,0x40	56.7	83.8	16	8.4	14.6
PPD100/70G	10	CNA Ø4,0x40	43	62.9	12.4	5.6	8.9
PPD120/90G-FR	12	CNA Ø4,0x40	56.7	83.8	14.4	11	17.5
PPD140/90G-R	12	CNA Ø4,0x40	56.7	83.6	12	11	17.5

*Il carico caratteristico si basa su un carico di media durata e sulla classe di servizio 3 secondo EC5 (EN 1995) - k_mod = 0,7. Per altre durate di carico e classi di servizio, fare riferimento all'ETA 07/0285.
